Urinal Installationsset Vitra, Deckel, Geberit Element, Betätigung, Zubehör

• Hersteller:
• Artikelnummer: NEW-8150
• EAN: 0815732100474

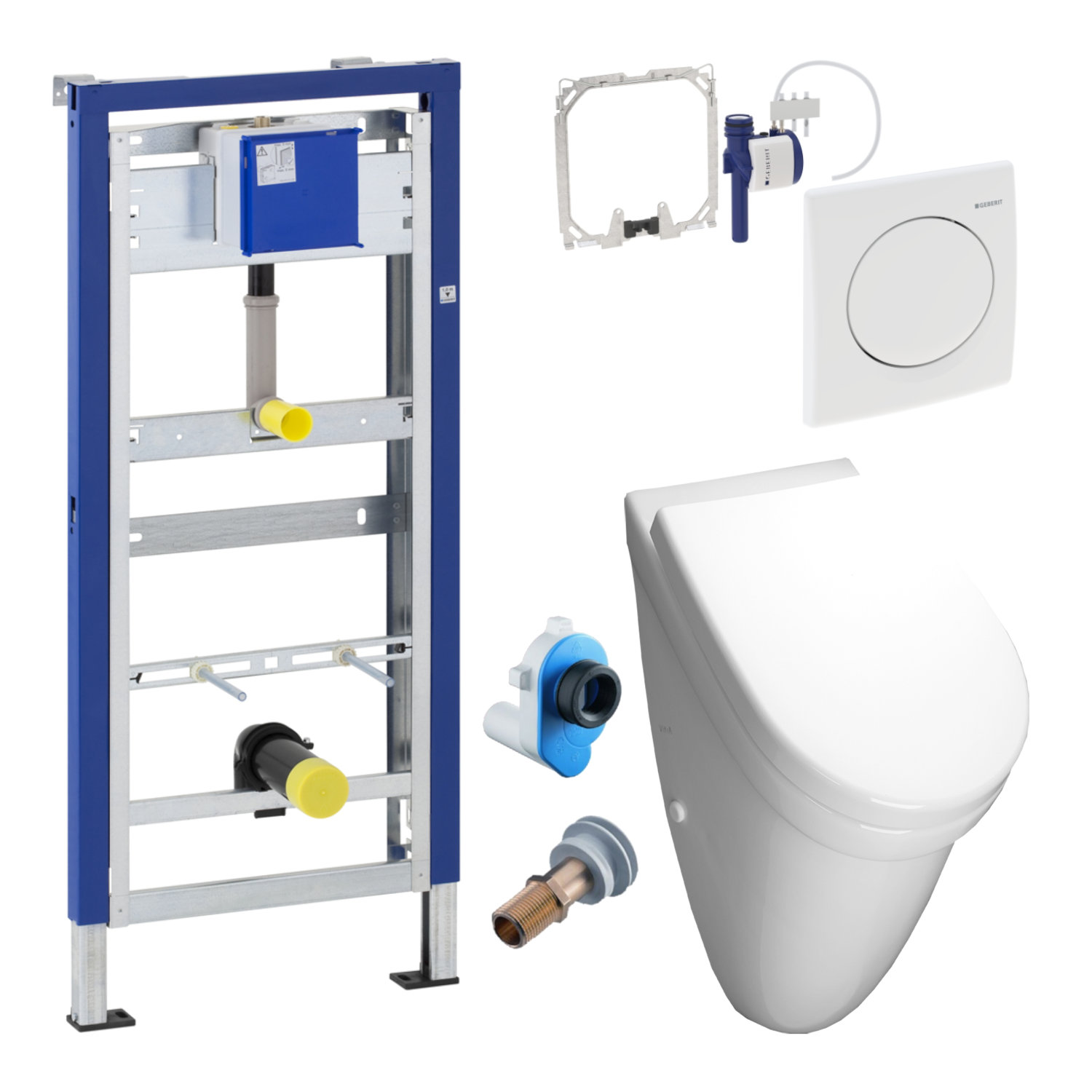

Im Lieferumfang enthalten:

• optional wählbar:
  • Vitra Urinal mit Deckel, weiß
  • Geberit DuofixBasic Element für Urinal, 130 cm, für Urinalsteuerung Basic
  • Geberit Urinalsteuerung mit pneumatischer Spülauslösung (HyBasic)
  • HAAS Urinal-Zulaufgarnitur aus Messing
  • HAAS Urinal-Absaug-Siphon für waagerechten Ablauf

Produktbeschreibung der Bestandteile:

Vitra Urinal mit Deckel, weiß

• mit Deckel, Scharniere aus Edelstahl

• Material: Keramik
• Farbe: weiß alpin

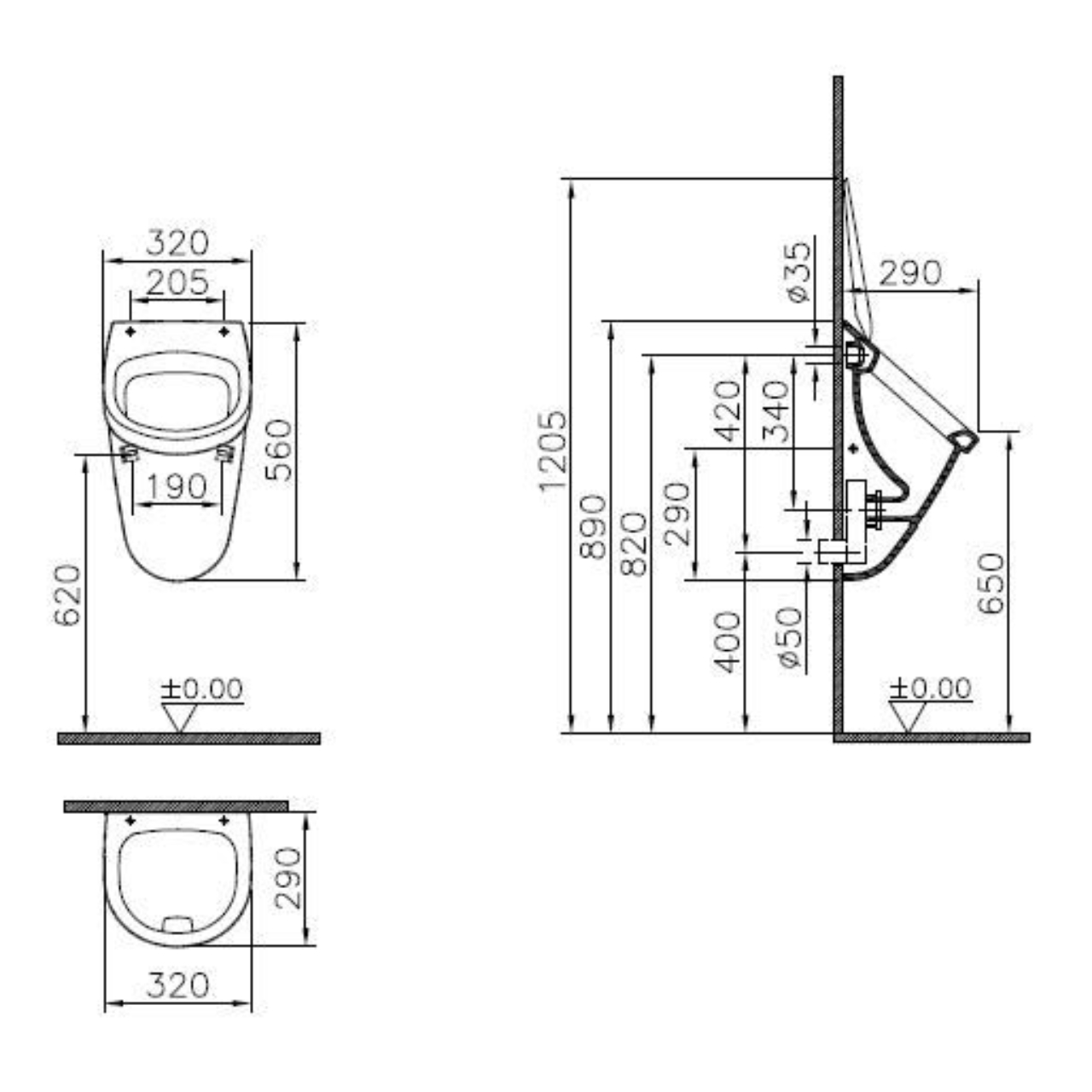

• Abmessungen:
  • Breite: 320 mm
  • Höhe: 560 mm
  • Tiefe: 290 mm
  • Gewicht: 15 kg

Geberit DuofixBasic Element für Urinal, 130 cm, für Urinalsteuerung Basic

• für Trockenbau
• zur Montage von Urinalen
• nicht geeignet für Urinale mit Sprühkopf
• zum Einbau in teil- oder raumhohe Vorwandinstallationen
• zum Einbau von Geberit Urinalsteuerungen Basic (ab Baujahr 2013)
• zum Einbau in raumhohe Installationswände
• für Fußbodenaufbauten 0 - 20 cm

• Selbsttragender Rahmen pulverbeschichtet
• Rahmen oben offen
• Rahmen mit Bohrlöchern ⌀ 9 mm für Befestigung im Holzständerbau
• Rahmen mit Aufnahmelöchern für Geberit Duofix Wandanker für Elemente mit Rahmen oben offen
• Fußstützen verzinkt
• Fußstützen verstellbar 0 - 20 cm
• Fußplatten aus Kunststoff
• Fußplattentiefe passend zum Einbau in U-Profile UW 50
• Universelles UP-Gehäuse für Geberit Urinalsteuerungen
• Anschlussklemme für Elektroanschluss im UP-Gehäuse
• Wasseranschluss oben am UP-Gehäuse
• Wasseranschluss MasterFix- und MeplaFix-fähig
• Anschlusswinkel werkzeuglos montierbar
• Absperrventil mit Drossel, vormontiert
• Mit eingebautem Leerrohr zum Spülen der Leitung
• Bauschutz für Serviceöffnung 13,5 x 13,5 cm werkzeuglos ablängbar
• Befestigung für Zulauf ⌀ 32 mm höhenverstellbar
• Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
• Urinalbefestigungen M8, breiten- und höhenverstellbar
• Zusätzliche Befestigung für Urinal mit Zubehör möglich

technische Informationen

• Fließdruck: 100 - 800 kPa
• maximaler Prüfdruck Wasser: 1600 kPa
• maximaler Prüfdruck Luft / Inertgas: 300 kPa
• maximale Wassertemperatur: 30 °C
• Durchfluss bei 100 kPa ohne Durchflussbegrenzer: 0,3 l/s
• Durchfluss bei 100 kPa mit Durchflussbegrenzer: 0,18 l/s

Lieferumfang

• Wasseranschluss R ½″ (DN 15)
• Bauschutz
• 2 Wandanker
• Verbindungsrohr zwischen Zulauf ⌀ 32 mm und Urinal, mit Dichtung auf Urinal
• Schutzstopfen
• Anschlussbogen aus PE-HD, ⌀ 63 / 50 mm
• Schutzkappe
• Dichtung ⌀ 57 / 50 mm
• Urinalgeruchsverschluss ⌀ 50 mm, mit Dichtung auf Urinal
• Traverse für Beplankungsauflage
• 2 Gewindestangen M8
• Befestigungsmaterial

Geberit Urinalsteuerung mit pneumatischer Spülauslösung (HyBasic)

• Zur manuellen Spülauslösung von Urinalen
• Zum Einbau in Geberit Duofix Elemente für Urinal, 130 cm, universell, für Urinalsteuerung Basic

• Spülauslösung über Betätigungsplatte (Farbe: weiß-alpin)
• Betätigungsplatte aus Kunststoff, verschraubbar
• Spülzeiteinstellung mit Luftdüsen (pneumatisch)

technische Informationen

• Fließdruck: 100 - 800 kPa (1 - 8 bar)
• maximaler Prüfdruck Wasser: 1600 kPa
• maximaler Prüfdruck Luft / Inertgas: 300 kPa
• relative Luftfeuchte: < 100 %
• maximale Wassertemperatur: 30 °C
• Betätigungskraft: 15 N
• Durchfluss bei 100 kPa ohne Durchflussbegrenzer: 0,3 l/s
• Durchfluss bei 100 kPa mit Durchflussbegrenzer: 0,22 l/s
• Berechnungsdurchfluss: 0,3 l/s
• Spülzeit Einstellbereich: 4/8/12 s

Lieferumfang

• Betätigungsplatte
• Befestigungsrahmen
• Pneumatikventil inkl. Pneumatikschlauch 20 cm
• Befestigungsmaterial

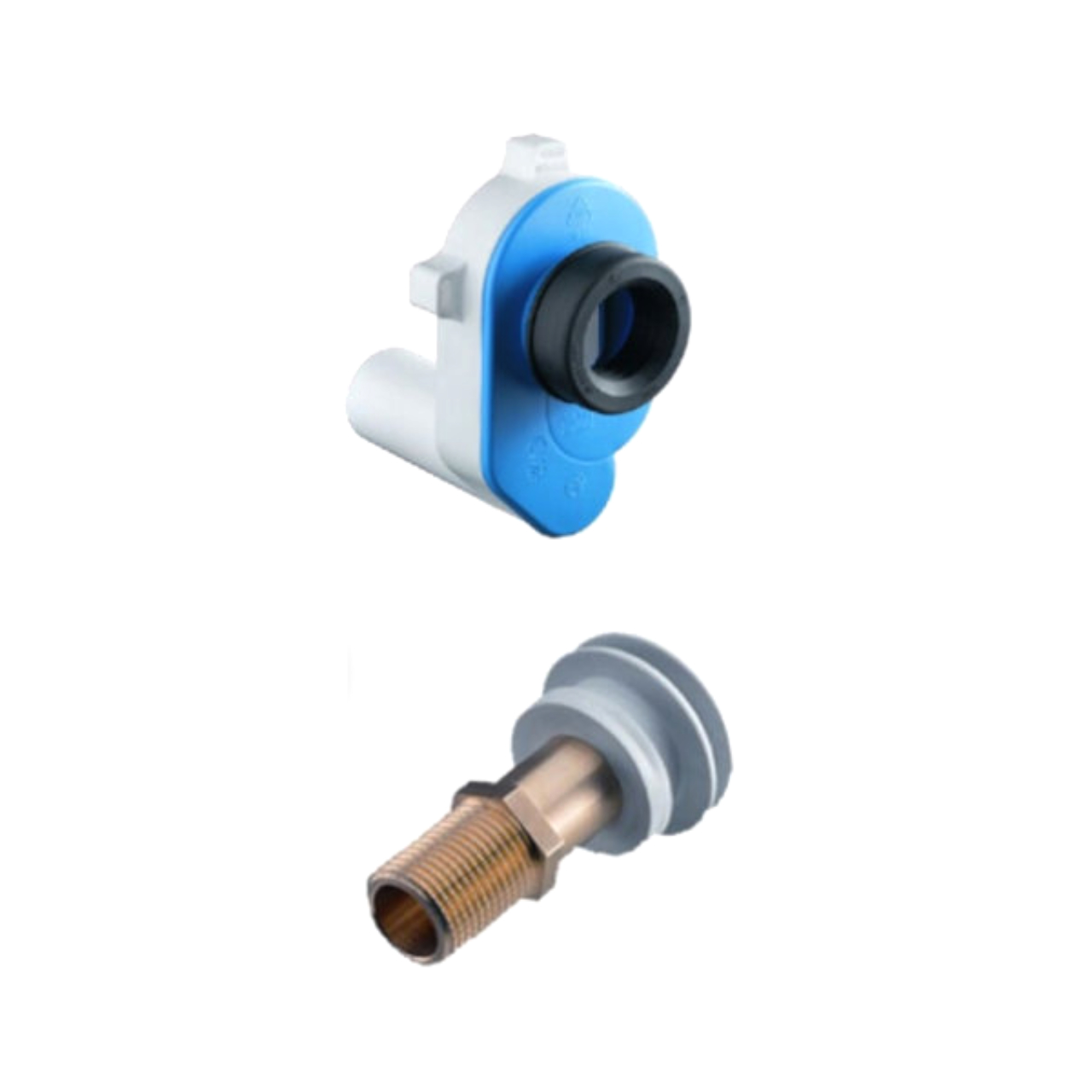

HAAS Urinal-Zulaufgarnitur aus Messing

• Messingstutzen mit ½″ Gewinde (DN 15)
• lösbarer Lippendichtung, grau
• passend für Urinale mit Anschluss von hinten

HAAS Urinal-Absaug-Siphon für waagerechten Ablauf

• aus Polyethylen (sehr gute chemische Beständigkeit)
• mit Gummi-Dichtung (komplett montiert)

• passend für Keramik-Anschluss Ø 45 - 52 mm
• waagerechter Ablauf
• Höhe: 80 mm (von Mitte "Einlauf" zu Mitte "Ablauf")
• nach DIN 1380:2001-05 und DIN 19541:2004-12
• Material (Dichtung): EPDM, alterungs- und witterungsbeständig nach DIN EN 681-1
