Dieses CNC-Kit enthält:
- 1 x Nema 23 Schrittmotor bipolar 1,8 Grad 3,00Nm(424,83oz.in) 5,0A 57 x 57 x 100mm 4 Drähte
- 1 x Digitaler Schrittmotor-Treiber 1,8-5,6A 24-50VDC für Nema 23, 24, 34 Motoren
Der NEMA 23-Schrittmotor hat einen Nennstrom von 5,0A und ein Haltedrehmoment von 3,0Nm(424,83 ozin). Mit einem Schrittwinkel von 1,8 Grad und Abmessungen von 57x57x100mm ist dieser 4-Leiter-Motor ideal für die präzise Positionierung in verschiedenen Automatisierungsanwendungen und bietet zuverlässige Leistung und robuste Drehmomentabgabe in einem kompakten Formfaktor.
Elektrische Spezifikation
- Hersteller-Teilenummer: 23HS39-5004S
- Motortyp: Bipolarer Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltedrehmoment: 3,00Nm(424,83oz.in)
- Nennstrom/Phase: 5,0A
- Phasenwiderstand: 0,6ohms±10%
- Induktivität: 2,3mH ± 20%(1 kHz)
- Isolationsklasse: B 130°C [266°F]
Physikalische Spezifikation
- Rahmengröße: 57 x 57mm
- Gehäuselänge: 100mm
- Schaftdurchmesser: Φ8mm
- Schaftlänge: 21mm
- D-Profilwelle Länge: 15mm
- Anzahl der Kabel: 4
- Kabellänge: 400mm

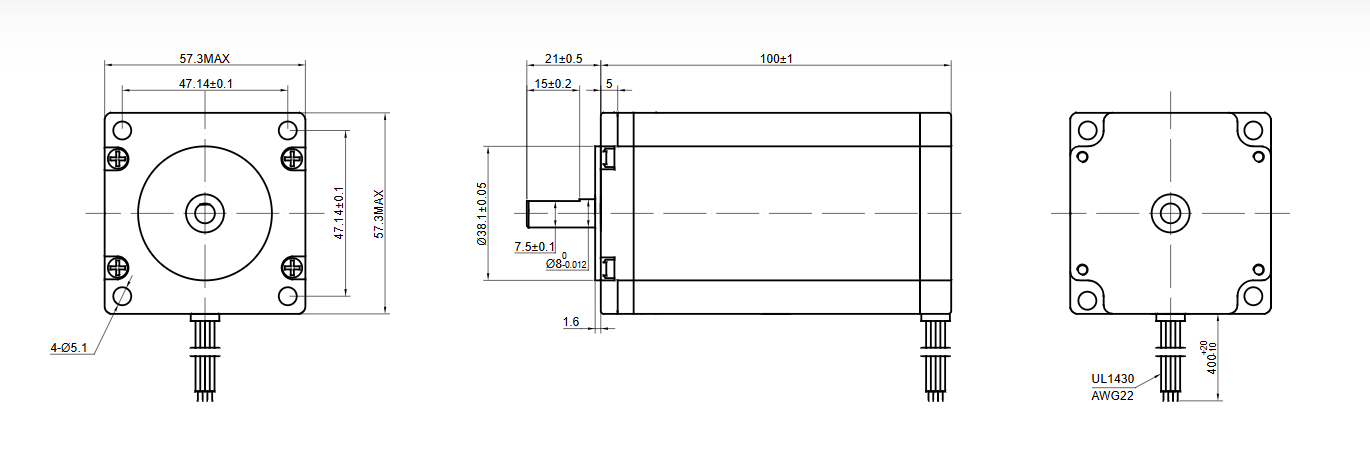

Maße
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|

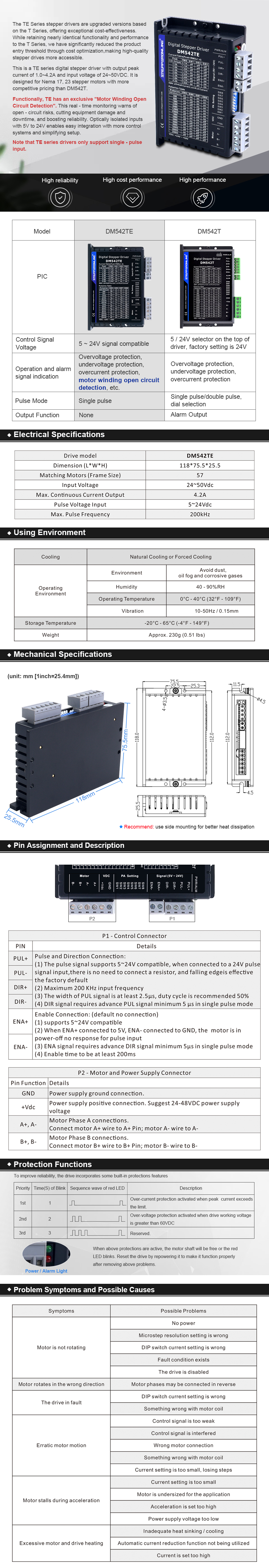

Elektrische Spezifikationen
Ausgangsspitzenstrom: 1,0–4,2A(0,7–3,0A Effektivwert)
Eingangsspannung: +24–50V Gleichstrom
Logikeingangsspannung: 5–24V Gleichstrom
Logikeingangsstrom: 7–20mA
Impulseingangsfrequenz: 0–200kHz
Impulsbreite: 2,5µs
Isolationswiderstand: 500MΩ
Betriebsumgebung und andere Spezifikationen (Tj = 25℃/77℉)
Kühlung: Natürliche Konvektion oder Zwangskühlung
Umgebung: Staub, Ölnebel und korrosive Gase vermeiden
Luftfeuchtigkeit: 40 % RH – 90 % RH
Betriebstemperatur: 0℃ – 40℃
Vibration: 10–55Hz / 0,15mm
Lagertemperatur: -20℃ – 65℃
Umgebung: Staub, Ölnebel und korrosive Gase vermeiden
Luftfeuchtigkeit: 40 % RH – 90 % RH
Betriebstemperatur: 0℃ – 40℃
Vibration: 10–55Hz / 0,15mm
Lagertemperatur: -20℃ – 65℃
