Dieses CNC-Kit enthält:

• 1 x  S-Serie Nema 34 Closed Loop Schrittmotor 12,00Nm(1699,34oz.in) Encoder 1000PPR(4000CPR)

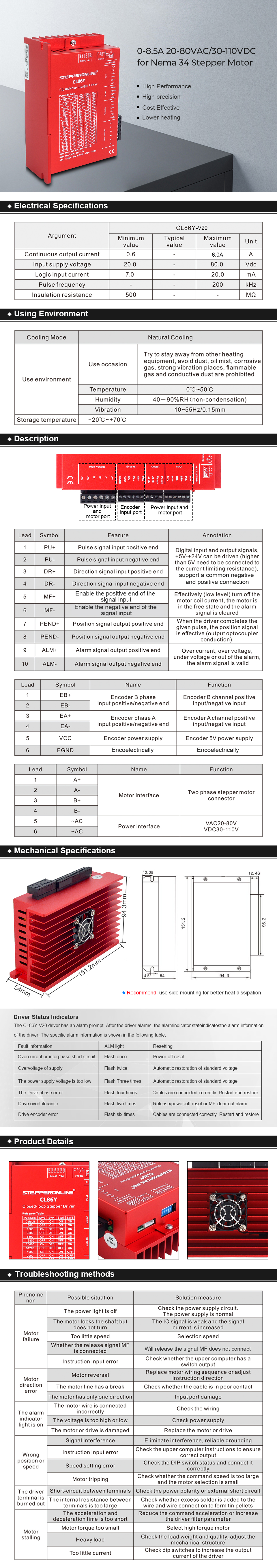

• 1 x Y Series Closed-Loop Schrittmotorantrieb V2.0 0-8,5A 20-80VAC/30-110VDC für Nema 34 Schrittmotor
• 1 x  RS232-Debugging-Kabel

Motorspezifikation

• Hersteller-Teilenummer: 34HS59-6004D-E1K-1M5
• Motortyp: Bipolarer Schrittmotor
• Schrittwinkel: 1,8 Grad
• Haltedrehmoment: 12,00Nm(1699,34oz.in)
• Nennstrom/Phase: 6,0A
• Phasenwiderstand: 0,59 Ohm ± 10%
• Induktivität: 4,8mH ± 20%(1KHz)
• Isolationsklasse: B 130°C [266°F]
• Rahmengröße: 86 x 86mm
• Gehäuselänge: 174mm
• Wellendurchmesser: Φ14mm
• Wellenlänge: 37mm
• Passfederwellenlänge: 25mm
• Kabellänge: 1500mm

Encoder Spezifikation

• Ausgangsschaltungstyp: Differenzialtyp
• Encodertyp: Optisch inkrementell
• Encoderauflösung: 1000PPR(4000CPR)
• Ausgangssignalkanäle: 2 Kanäle
• Mindestversorgungsspannung: 4V
• Maximale Versorgungsspannung: 5V
• Ausgangsstrom: 100 mA
• Ausgangshochspannung: 5V
• Ausgangsniedrigspannung: 4,5V
• Maximale Ausgangsfrequenz: 60kHz

Motor- und Encoderanschluss

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

PIN	Schwarz	Rot	Weiß	Hallo	Grün	Blau
Encoder	EA+	VCC	GND	EB+	EB-	EA-
