Dieses CNC-Kit enthalten:
- 3 x Digitaler Schrittmotortreiber 1.0-4.5A 18-50VDC für Nema 17, 23, 24 Schrittmotor
- 3 x Nema 23 Bipolar 3Nm(4,25 Zoll) 4.2A 57x57x114mm 4 Drähte Schrittmotor CNC
- 1 x 400W 36V 11A 115/230V Schaltnetzteil
- 1 x Breakout-Board
- 1 x USB-Kabel
Motorspezifikation
- Hersteller-Teilenummer: 23HS45-4204S
- Motorentyp: Bipolar
- Schrittwinkel: 1.8deg
- Haltemoment: 3.0Nm(425oz.in)
- Strom/Phase: 4.2A
- Widerstand/Phase: 0.9ohms
- Induktivität: 3.8mH±20%(1KHz)
- Rahmengröße: 57 x 57mm
- Körper Länge: 113mm
- Schaftdurchmesser: Φ10mm
- Schaftlänge: 24mm
- D-Schnittlänge: 20mm
- Anzahl Leiter: 4
- Leitungslänge: 400mm
- Isolationsklasse: B 130°C[266°F]
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Black
|
Grün
|
Rot
|
Blau
|
Merkmale
- Ausgestattet mit einer USB-Kabel mit Ferritkern zur Reduzierung von EMI
- Automatische Werkzeugeinstellung für schnelle Werkstückkalibrierung
- 4 optoisolierte Relaisausgänge für robuste Signalverarbeitung
- Not-Aus-Eingang und Endschalterunterstützung für Sicherheit
- Flexible Spindelsteuerung: Unterstützt PWM-Modus und Relaismodus
- Handrad-Schnittstelle für manuelles Joggen und präzise Anpassung
- 4 optoisolierte digitale Signaleingänge (erweiterbar auf 12 Eingänge via Konfiguration)
- Unterstützt bis zu 4-Achsen-Synchronsteuerung. Die 4. Achse kann als Folgerachse eingestellt werden
- Automatische Referenzfahrt (Rückkehr zum Nullpunkt) mit automatischer Nivellierung der Folgerachse während des Prozesses
- Industrielle Störfestigkeitsdesign mit importierten Komponenten für hohe Zuverlässigkeit
- Hochpräzise Interpolation mit einer Ausgangsimpulsfrequenz von 100 kHz, minimiert Bearbeitungsfehler
- Zwei Anschlussoptionen: Schraubklemmen und Stiftleisten mit 2,54-mm-Raster für flexible Verdrahtung
- USB-Schnittstelle für universelle Kompatibilität – funktioniert mit jedem Computer, auf dem Mach3 läuft (benötigt nur einen USB-Anschluss)
- Treiberloses Design für nahtlose Integration in verschiedene Hardware-/Softwareumgebungen (Unterstützt verschiedene Windows-Versionen, einschließlich WinXP und Win7.)

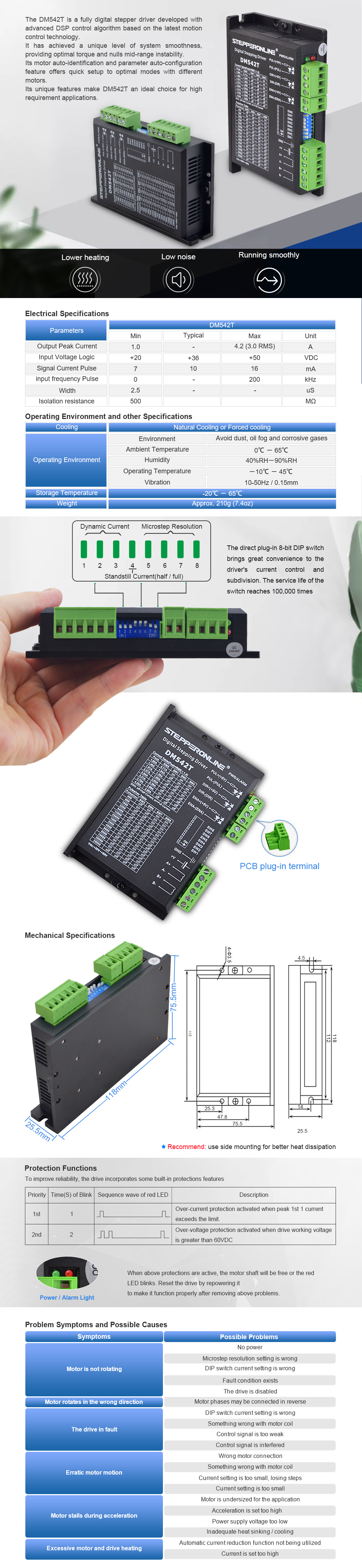

Treiberspezifikation
- Impulsbreite: 2,5μS
- Isolationswiderstand: 500MΩ
- Impulseingangsfrequenz: 0-200kHz
- Ausgangsspitzenstrom: 1,0-4,5A(3,2RMS)
- Eingangsspannung: +18-50VDC(typisch 36VDC)
- Logischer Signalstrom: 7-16 mA(typisch 10mA)
- Unterstützt den PUL/DIR-Modus
- Automatische Leerlaufstromreduzierung
- Überspannungs-und Überstromschutz
- Sanfter Start ohne "Sprung" beim Einschalten
- 5V/24V-Logikspannungswähler, Standardeinstellung 24V
- Anti-Resonance sorgt für optimales Drehmoment und verhindert Instabilität im mittleren Drehzahlbereich
- Impulseingangsfrequenz bis zu 200kHz, TTL-kompatibel und optisch isolierter Eingang
- Geeignet für 2-Phasen-und 4-Phasen-Motoren, funktioniert gut mit Nema 17-Treiber, Nema 23-Treiber
- 8 wählbare Spitzenströme, darunter 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,50A
- Automatische Motorerkennung und automatische Parameterkonfiguration beim Einschalten sorgen für optimale Reaktionen bei verschiedenen Motoren
- Multi-Stepping ermöglicht eine Schritteingabe mit niedriger Auflösung, um eine höhere Mikroschrittausgabe zu erzeugen, und sorgt so für eine gleichmäßigere Motorbewegung
- 16 wählbare Mikroschrittauflösungen, darunter 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
Leistungsspezifikation
- Teilenummer: LE-400-36
- Eingangsspannung: 115/230VAC±20%
- Eingangsfrequenz: 47–63Hz
- Eingangsstrom: 40A/230VAC
- Ausgangsspannung: 36V
- Ausgangsstrom: 11,0A
- Nennausgangsleistung: 400W
- Leckstrom: <0,5mA/230VAC
- Abmessungen: 215*115*30mm(L*B*H)
- Interner EMI-Filter
- Hohe Effizienz, niedrige Kosten
- Zwangsluftkühlung durch eingebauten DC-Lüfter
- Überstrom-, Überspannungs-, Kurzschluss- und Überhitzungsschutz
