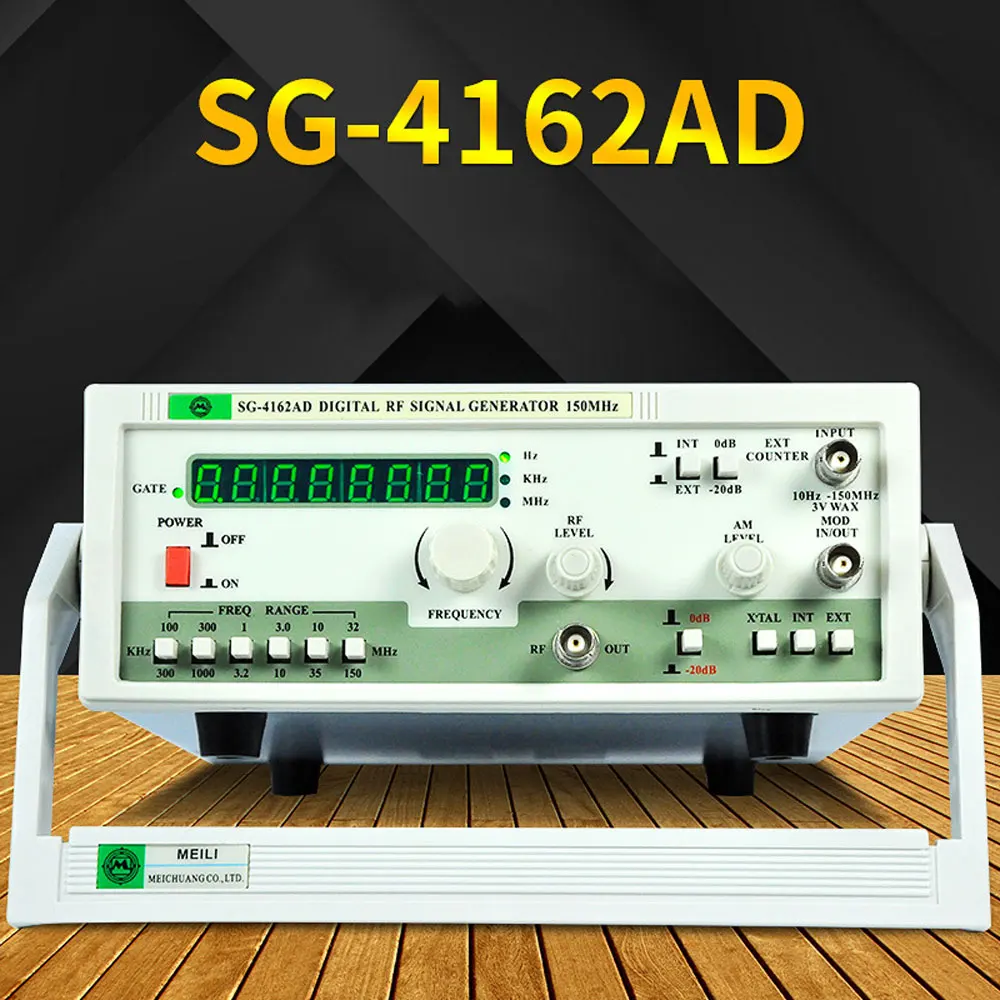

SG-4162AD high frequency 100kHz-150M function signal generator sine wave signal generator
Product Details
A) Hochfrequenz-Signalgenerator
Frequenzbereich ............ A 100KHz-300KHz
B 300KHz -1000KHz
C 1MHz --3,2MHz
D 3,0MHz --10MHz
E 10MHz -35MHz
F 32MHz --150MHz
(Die dritte Harmonische erreicht 450MHz)
Frequenzgenauigkeit ... ........................ Die Ablesegenauigkeit beträgt drei Stellen nach dem Dezimalpunkt.
Hochfrequenzausgang ........ 100mVeff, (etwa 35MHz)
Ausgangskontrolle ........ 0dB / 20dB und Feineinstellung
Modulation ................... Intern 1KHz
Extern 50Hz-20KHz (bei weniger als 1Vrms)
Audio-Ausgang ........................ 1KHz (fest), 1Vrms Minimum
Kristall HC-6 / u Sitz ......................... Für . 1 - 15MHz angewandt auf HC-6/u Quarzhalter verwendet. (Nicht enthalten)
Spannungsversorgung .................................... 220Vac ± 10% 50Hz
B) Frequenzmesser
Frequenzbereich .................................... Niederfrequenz 10Hz bis 10MHz
Hohe Frequenz 10MHz bis 150MHz
Eingangsspannung .................................... weniger als 50mV
Maximale Eingangsspannung ... ........................ über weniger als 3V Effektivwert
Torzeit ... ........................ 1s
Genauigkeit .................................... niedrige Frequenz 1Hz / hohe Frequenz 10Hz
Eingangsimpedanz .................................... Niederfrequenz 1M Ω / Hochfrequenz 50 Ω
Betriebstemperatur ............ 0 bis 40 ℃.
1. Signalgenerator Frequenzbereich 100KHz ~ 150MHz
2. 8-stellige Digitalanzeige der internen oder externen Signalfrequenz
3. Eingebauter Frequenzmesser, kann externe Signalfrequenz 10Hz ~ 150MHz messen
4. Band interne und externe Modulation
Anweisungen für den Gebrauch
1. Bereit zum Betrieb
1) Der Netzschalter ist auf „OFF“ gestellt.
2) Schließen Sie das Netzkabel an und stecken Sie den Stecker ein.
3) Verbinden Sie die Hochfrequenzsignal-Ausgangsleitung mit dem Anschluss „Ausgang“.
4) Wählen Sie den Frequenzbereich und stellen Sie den Frequenzdrehknopf ein, um die gewünschte Frequenz zu erreichen.
5) Die Ausgangsleitung sollte so kurz wie möglich sein, um die Absorption unerwünschter Störungen zu vermeiden. Lange abgeschirmte Leitungen können den Frequenzgang der Hochfrequenzbänder verringern, insbesondere bei Verwendung von Rechteckwellen.
2. Anschluss
Wenn der Signaldraht an den Ausgang angeschlossen ist, ist der rote Draht das hohe Potential (oder der Feuerdraht), der schwarze Draht ist der Erdungsdraht und wird mit dem Gehäuse verbunden.
Wenn Hochfrequenzsignale an den Antenneneingang des Empfängers angeschlossen werden sollen, sollte ein 50 bis 200 Ω Widerstand in Reihe geschaltet werden. Wenn Sie mit einer Stabantenne empfangen, schließen Sie eine Spule mit einigen Drahtwindungen an die Messleitung an, um das Signal an die Antenne zu koppeln.
Bei der Erfassung einer Hochfrequenz und einer Zwischenfrequenz-Verstärkerschaltung ist eine mittlere zu durchlaufen. 1 - 5pF kleine Kapazität, um Verstimmungseffekte zu vermeiden.
Hinweis: Beim direkten Anschluss der Testschaltung ist darauf zu achten, dass keine hohe Gleichspannung in der zu prüfenden Schaltung vorhanden ist. Andernfalls kann die Frequenz in Reihe geschaltet werden ein 0,05 [mu] F. - 100pF Kapazität.
Packliste
Host x1, Netzkabel x1, Konformitätsbescheinigung x1, Bedienungsanleitung x1
SG-4162AD function signal generator is suitable for scientific research and experiment of electronic circuits and pulse circuits
| Performance parameter |
|
| output signal |
|
| Frequency Range |
A: 100kHz-300kHz B: 300kHz-1MHz C: 1MHz – 3.2MHz D: 3MHz – 10MHz E: 10MHz -35MHz F: 32MHz – 150 MHz 3rd harmonic up to 450MHz |
| Frequency accuracy |
± reading accuracy ± 1 digit |
| Output amplitude |
100mVrms (at 35MHz) |
| Amplitude control |
0dB, 20dB and trim |
| modulation |
In: 1kHz; Out: 50Hz - 20kHz (<1Vrms) |
| Audio output |
1kHz (fixed, ≥ 1Vrms) |
| frequency meter |
|
| Frequency Range |
Low frequency: 10Hz-10MHz High frequency: 10MHz – 150MHz |
| Sensitivity |
<50mV |
| input resistance |
Low frequency: 1M Ω High frequency: 50 Ω |
| Input voltage |
About <3V |
| General parameters |
|
| power supply |
AC 220V ± 10%, 50-60Hz (110V ± 10% optional) |
| working environment |
0 ℃ to 40 ℃ / ≤ 90% RH |
| size |
310 (W) x 100 (H) x 260 (D) mm |
| weight |
3.2kg |
