Das hochpräzise Planetengetriebe der MGL-Serie verfügt über ein Übersetzungsverhältnis von 4/5/10/20/50:1 und ein maximales Spiel von 30~45arcmin. Anders als die Getriebe der MG-Serie ist die MGL-Serie für Standardmotoren der Nema 23-Serie mit Standardwellen ausgelegt. Dies ermöglicht mehr Flexibilität bei der Anpassung des Motors an das Getriebe.
Dieses Inline-Planetengetriebe verfügt über eine integrierte Eingangswellenkupplung, wodurch es mit Standardwellen mit 8mm Durchmesser von Nema 23-Schrittmotoren, bürstenlosen Gleichstrommotoren und bürstenbehafteten Gleichstrommotoren kompatibel ist.

Diese Getriebe der MGL-Serie sind ideal für Standardmotoren Nema 23 mit einer langen Wellenlänge von 20-25mm geeignet.

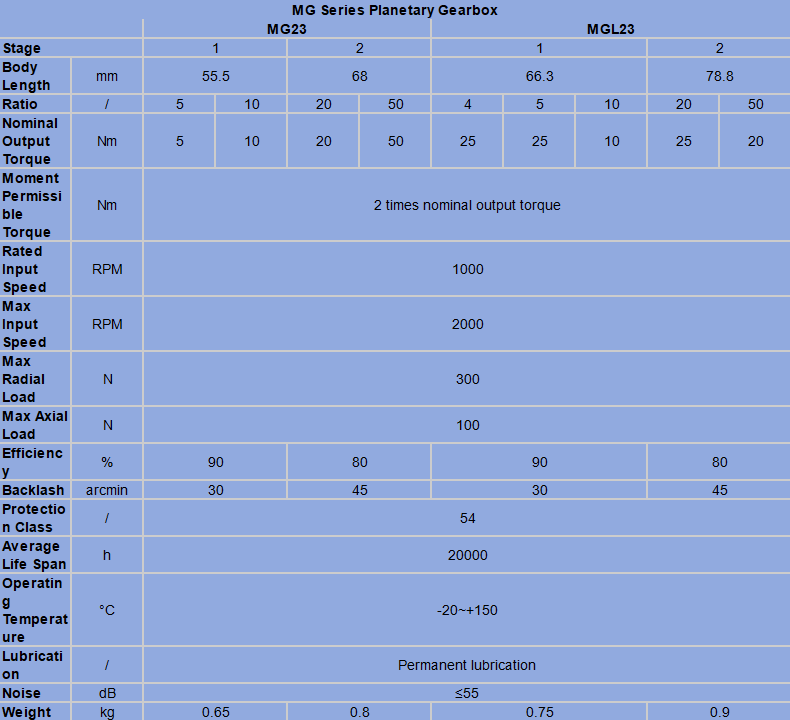

Getriebespezifikationen

• Getriebetyp: Spur Getriebe
• Getriebematerial: Pulvermetallurgie
• Übersetzungsverhältnis: 4/5/10/20/50:1
• Maximale axiale Wellenlast: 100N
• Maximale radiale Wellenlast: 300N
• Geräusch: <=55dB
• Wasserdichtigkeit: IP54
• Lebensdauer: 20000 Stunden

Physikalische Spezifikationen

• Rahmengröße: 57 x 57mm
• Nenn-Eingangsdrehzahl: 1000rpm
• Maximale Eingangsdrehzahl: 2000rpm
• Ausgangswellentyp: Keilnut
• Ausgangswellendurchmesser: Φ14mm
• Ausgangswellenlänge: 34mm
• Eingangswellendurchmesser: Φ8mm
• Länge der Eingangswelle: 20-25mm
