Auf einen Blick

Steilkegel ISO20 (7:24) · für ER20-Spannzangen · Auskraglänge 35 mm · mit Spannmutter Typ MS und Anzugsbolzen M8

  • Fachhändler für CNCWerkzeuge, Spannmittel und Kleinteile
  • Versand aus Deutschlandmit DHL
  • Für GewerbekundenGrößere Mengen und weitere Größen auf Anfrage

Produktbeschreibung

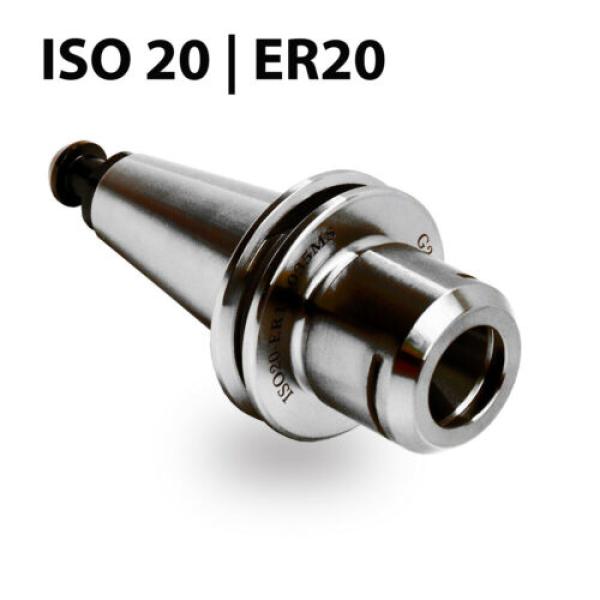

Werkzeugaufnahme mit Steilkegel ISO20 für ER20-Spannzangen – auch Spannzangenfutter oder Werkzeughalter genannt, bei manchen Anbietern SK20.
Die Aufnahme sitzt mit ihrem Kegel in der Spindel und wird über den Anzugsbolzen eingezogen. Vorn spannt eine ER20-Spannzange das Werkzeug. So lassen sich Fräser, Bohrer und Gravierstichel vorbereitet einwechseln, von Hand oder im automatischen Werkzeugwechsler.

Typische Einsatzgebiete:

  • CNC-Fräsen und Portalfräsen mit Werkzeugwechselspindel (ATC)
  • Frässpindeln mit ISO20-Aufnahme
  • Graviermaschinen

Technische Details:

  • Produktgruppe: Spannmittel
  • Produktfamilie: Werkzeugaufnahmen (Spannzangenfutter)
  • Werkzeugkegel: ISO20, Steilkegel 7:24
  • Passende Spannzange: ER20
  • Auskraglänge: 35 mm
  • Spannmutter: Typ MS, im Lieferumfang
  • Anzugsbolzen: im Lieferumfang, Gewinde M8
  • Gewicht je Stück: 150 g

Lieferumfang:

  • 1 Werkzeugaufnahme ISO20 ER20
  • 1 Spannmutter
  • 1 Anzugsbolzen
  • ohne Spannzange

Hinweis:

  • Baulänge und Anzugsbolzen von ISO20-Aufnahmen unterscheiden sich je nach Spindelhersteller. Bitte vor dem Kauf mit den Angaben Ihrer Spindel abgleichen.

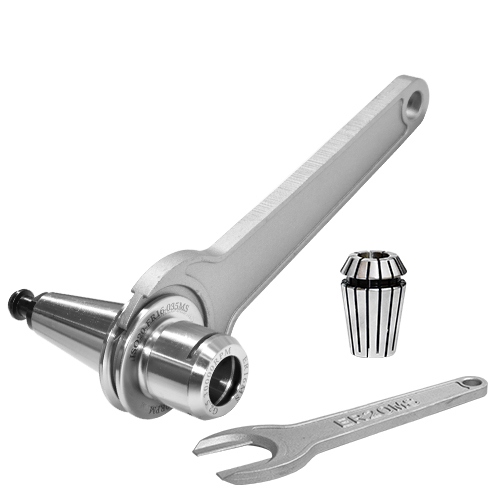

  • Zum Spannen werden der Spannschlüssel ISO20 ER20 und der Konterschlüssel ISO20 benötigt; beide sind getrennt erhältlich.

Weitere Daten:

  • Zolltarifnummer: 8466.10.20
  • Herkunftsland: China

Fragen zum Artikel?

Zu Maßen, Einsatz oder größeren Mengen – schreiben Sie uns über „Verkäufer kontaktieren“. Wir antworten persönlich.
