Komplettes Dachtritt 60 cm für platte Eindeckung (Bitumenschindel, Pappe, Trapezblech usw.)

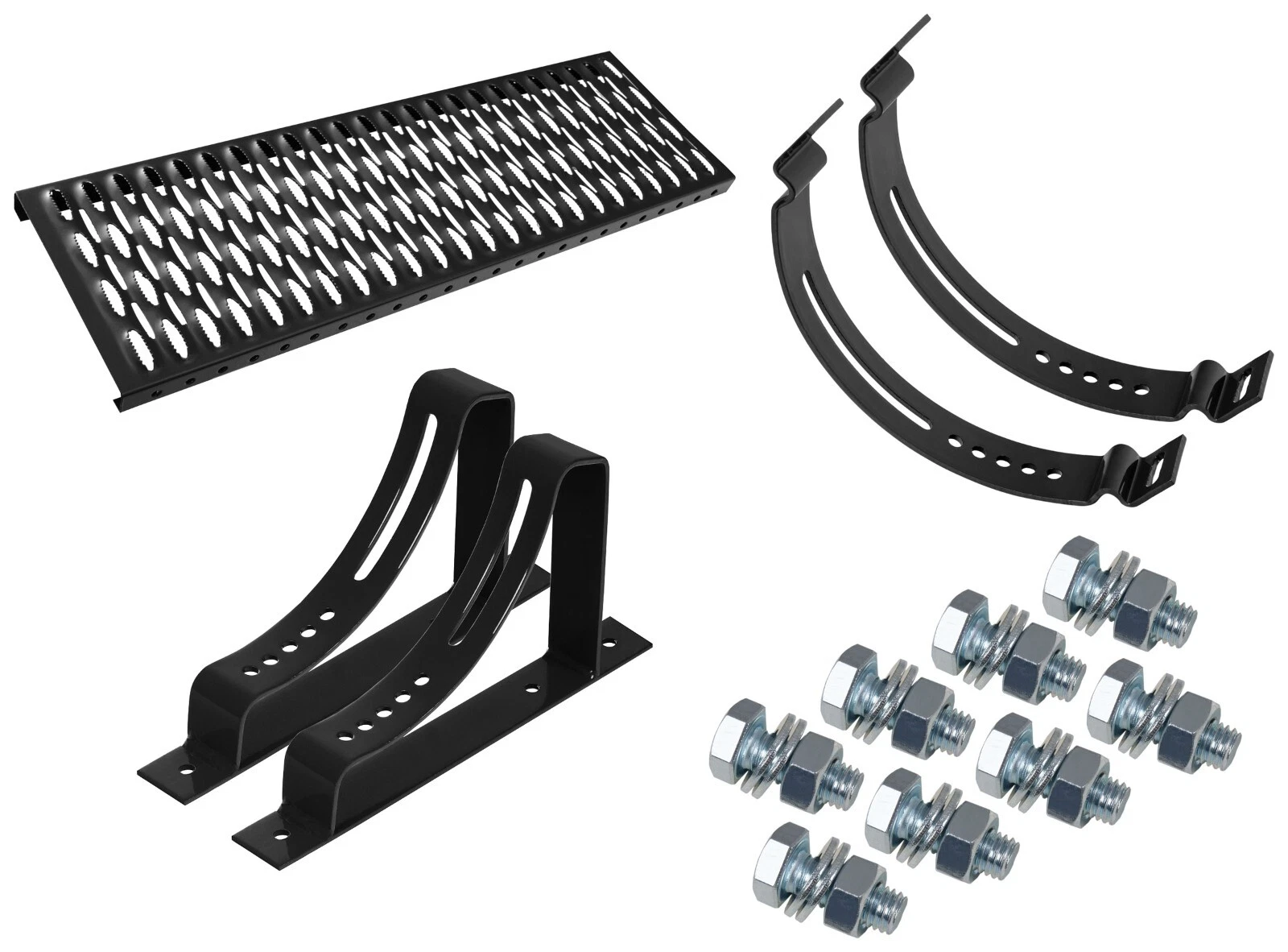

Im Lieferumfang enthalten:
- Dachtritt
- 2x Stütze
- 2x Bügel
- Schrauben und Muttern
Produktbeschreibung:
Dachtritte ermöglichen eine sichere Bewegung auf der Dachfläche. Dieses Komunikationssystem ermöglicht den Zugang zu Entlüftung / Rauchabzug oder Geräten wie auch der Antennenmast. Ebenfalls können die Dachtritte auch, im Notfall, als Fluchtweg benutzt werden.
Erhältliche Farben
RAL 3004 Kirsche
RAL 3009 Kastanienrot
RAL 3011 Rot
RAL 6020 Dunkel Grün
RAL 7016 Anthrazit
RAL 7016 Anthrazit
RAL 7024 Graphit
RAL 8004 Ziegelrot
RAL 8017 Braun
RAL 9005 Schwarz
RAL 9006 Silber
Montageanleitung:
Der komplette Dachtritt besteht aus folgenden Einzelteilen: Stütze U (1), Bügel (2) sowie Laufrost (4). Der Einzeltritt besteht aus der Stütze (1) und dem Trittrost selbst. Mit der Stütze Typ U lassen sich Einzel- und Dachtritte montieren auf Blechdächern, Bituminschindeln, Schuppen, Trapezblech und Dachpappe.
Die Stütze (1) sollte in einer Linie zum Sparren montiert werden an die Lattung mittels Schrauben welche das Verbinden mit dem Sparren gewährleisten. In manchen Fällen ist die Montage einer Behelfskonstruktion nötig. Die Stütze sollte auf ganzer Länge unterbaut werden.
Im Anschluss wird der Bügel (2) mittels M8x20mm Schraube an die Stütze (1) oder der Einzeltritt montiert. Der Bügel und Dachtritt wird in der waagerechten montiert ±3%. Der Trittrost wird mittels Schrauben M8x20 (2) an den Bügel montiert, an den dafür vorhergesehenen Stellen. Das Montageschema finden Sie in Bildform weiter unten.
| TECHNISCHE DATEN | |
|---|---|
| Material | Im metallurgischen Prozess verzinkter Stahl |
| Materialstärke | nach EN 516:2006 |
| Zinkschicht [µm] | ≥55 |
| Lackschicht [µm] | ≥60 |
| Trittbreite [mm] | 256 |
| Trittlänge [mm] | 600 |
