Komplettes Dachtritt 40 cm für Dachsteine, Dachziegel und Biberschwanzziegel zum Einhängen auf der Latte

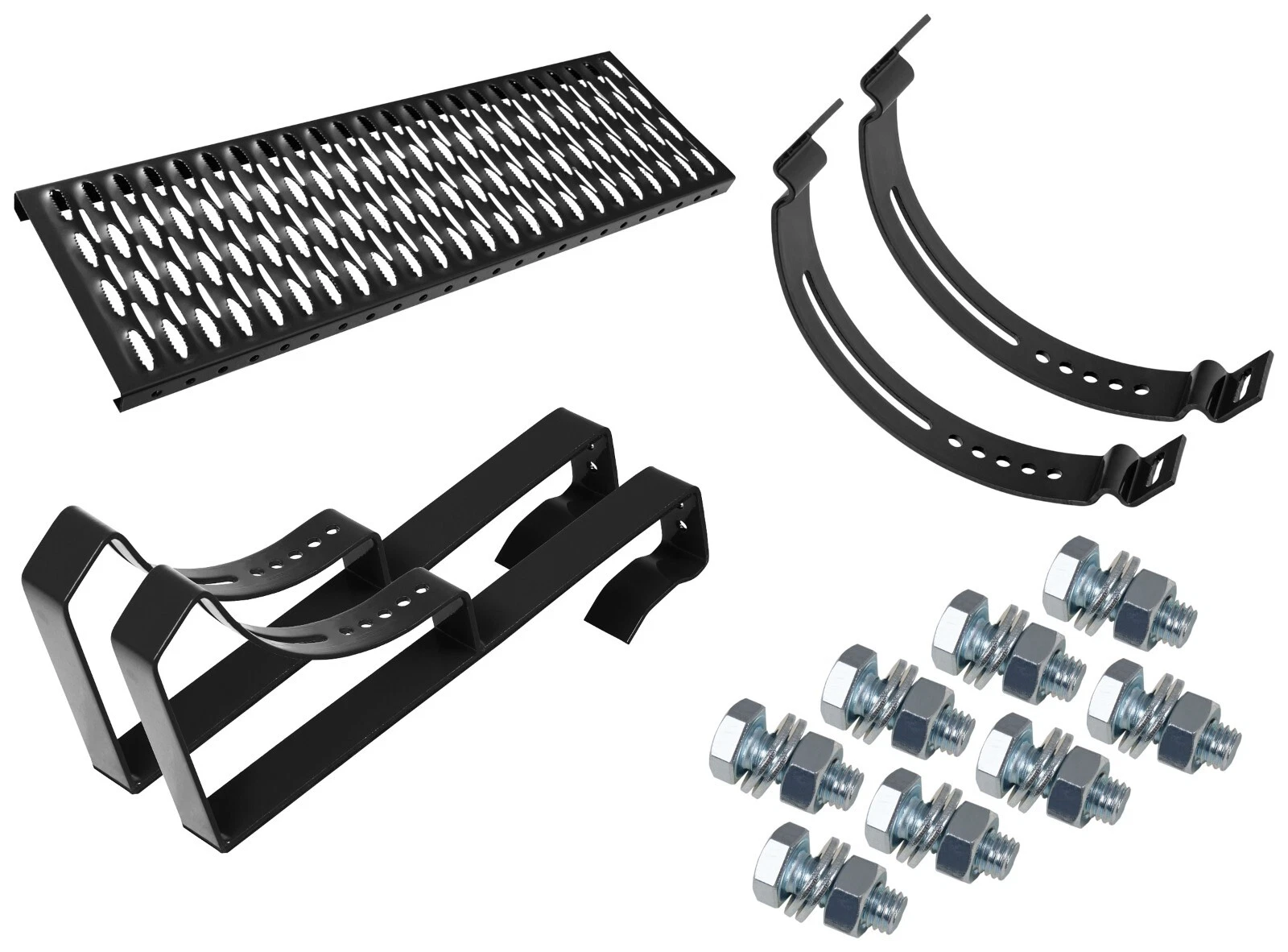

Im Lieferumfang enthalten:
- Dachtritt
- 2x Stütze
- 2x Bügel
- Schrauben und Muttern
Produktbeschreibung:
Dachtritte ermöglichen eine sichere Bewegung auf der Dachfläche. Dieses Komunikationssystem ermöglicht den Zugang zu Entlüftung / Rauchabzug oder Geräten wie auch der Antennenmast. Ebenfalls können die Dachtritte auch, im Notfall, als Fluchtweg benutzt werden.
Erhältliche Farben
RAL 3004 Kirsche
RAL 3009 Kastanienrot
RAL 3011 Rot
RAL 6020 Dunkel Grün
RAL 7016 Anthrazit
RAL 7016 Anthrazit
RAL 7024 Graphit
RAL 8004 Ziegelrot
RAL 8017 Braun
RAL 9005 Schwarz
RAL 9006 Silber
Montageanleitung:
Der komplette Dachtritt besteht aus folgenden Elementen: Der Stütze LN1 (1), dem Bügel (2) sowie dem Laufrost (4).
Die Stütze LN1 legen wir auf den Dachziegel und verschrauben diese mit der Latte (8) mit Hilfe von Holzschrauben. Diese haben ein Mindestmaß von Ø6 mm x 45 mm oder mit Sechskantschrauben mind. Ø8 mm (5).
Anschließend wird der Bügel (2) mit der Stütze verbunden, mittels M8x20 Schrauben, um das Montieren des Laufrostes in waagerechter Position ±3% zu ermöglichen.
Den Laufrost (4) verbinden wir mit dem Bügel (2) mittels Schrauben M8x20 an den dafür vorgesehenen Stellen. Der Dachziegel sollte ggf. geschliffen werden um ein anheben des Dachziegels zu vermeiden (Foto Nr.2). Es wird empfohlen im Ziegel ein U zu schleifen, sodass die Stütze unter dem Ziegel sauber verlegt werden kann.
Die Anzahl der Stützen hängt von der Länge des Dachtrittes ab. Ab 1,5m werden 3 Stützen montiert. Der maximale Abstand zwischen den Stützen sollte 800 mm betragen. Maßgebend ist bei der Konstruktion die Tatsache das die Stütze aus einem Element gefertigt ist und auf der ganzen Fläche aufliegt.
Der untere Bereich der Stütze hat einen PE-Klebebandfilm welcher den Druck auf dem Ziegel kompensiert.
| TECHNISCHE DATEN | |
|---|---|
| Material | Im metallurgischen Prozess verzinkter Stahl |
| Materialstärke | nach EN 516:2006 |
| Zinkschicht [µm] | ≥55 |
| Lackschicht [µm] | ≥60 |
| Trittbreite [mm] | 256 |
| Trittlänge [mm] | 400 |
ACHTUNG: Bitte beachten Sie: Farben und Dekore können vom Original leicht abweichen. Die Bildschirmeinstellungen Ihres Computers und des Browsers können die Tiefe der Farbe beeinflussen. Wenn Sie Zweifel haben, kontaktieren Sie uns bitte. Wir beraten Sie gerne und helfen Ihnen bei der Auswahl der richtigen Produkte.
