Edelstahl Ofenrohr Kaminrohr Rauchrohr doppelwandig DW 160 mm 30 mm Isolierung

Beschreibung

Edelstahl Ofenrohr Rauchrohr Abgasrohr doppelwandig DW 160 mm isoliert 30 mm

Doppelwandige Rauchrohre DW 160 mm aus hochlegiertem, rostfreien und hoch- temperaturbeständigem Edelstahl mit einer Materialstärke des Innenrohres von 0,6 mm aus V4A/ 1.4404 und einer Isolierstärke von 30 mm. Bei den nicht rauchführenden Bauteilen (wie z.B. Wandblenden, Klemmbändern, Haltern, Dachdurchführungen ect.) handelt es sich um Universal Artikel aus Edelstahl V2A/ 1.4509.

Zur Verwendung als Verbindungsleitung vom Kaminofen zum Schornstein sowohl auch als Außenwandschornstein. Sie brauchen bei diesen Rohren nur einen Abstand von 50 mm zu brennbaren Materialien einzuhalten.

Besonders gut geeignet zum direkten aufsetzen auf den Kaminofen, in Verbindung mit den Bauteilen EW-DW, Kugelfang und dem Entwässerungselement.

Hinweis

Die Angabe DW bezieht sich immer auf den Durchmesser Innenrohr

DW 160 = Innendurchmesser DN 160 mm / Außendurchmesser 220 mm. Bitte berücksichtigen Sie eine Einstecktiefe von 70 mm bei jeder einzelnen Verbindung (Einzelbauteil). Jedes rauchführende Bauteil benötigt ein Klemmband was separat bestellt werden muss wählbar in schmal oder breit.

Technische Daten

• Innendurchmesser 160 mm / Außendurchmesser 220 mm
• Materialstärke Innenrohr 0,6 mm
• Materialstärke Außenrohr 0,5 mm
• Isolierung 30 mm Mineralwolle
• Einsteckmuffe 70 mm
• Edelstahllegierung Innenrohr 1.4404 (AISI 316L/V4A)
• Edelstahllegierung Außenrohr 1.4301 (AISI 304/V2A)
• Korrosionsklasse V3
• System für den Unterdruck
• Dauerbetriebstemperatur: 600° C
• Rußbrandbeständig bis zu 1000° C
• Schweißmethode Plasma WIG vollverschweißt
• Abstand zu brennbaren Bauteilen 50 mm
• Freie Auskragung (freistehend) max. 3,0 m
• zugelassene Brennstoffarten Gas, Flüssiggas, Erdgas, Heizöl, feste Biobrennstoffe wie Holz, Holzpellets, Briketts
• durch das Materialprüfungsamt Nordrhein-Westfalen
• Fertigung erfolgt industriell nach DIN EN ISO 9001
• Hersteller Schornstein Olymp
• DOP Leistungserklärung
• Nr. Dop: 0432-CPR-00728-20

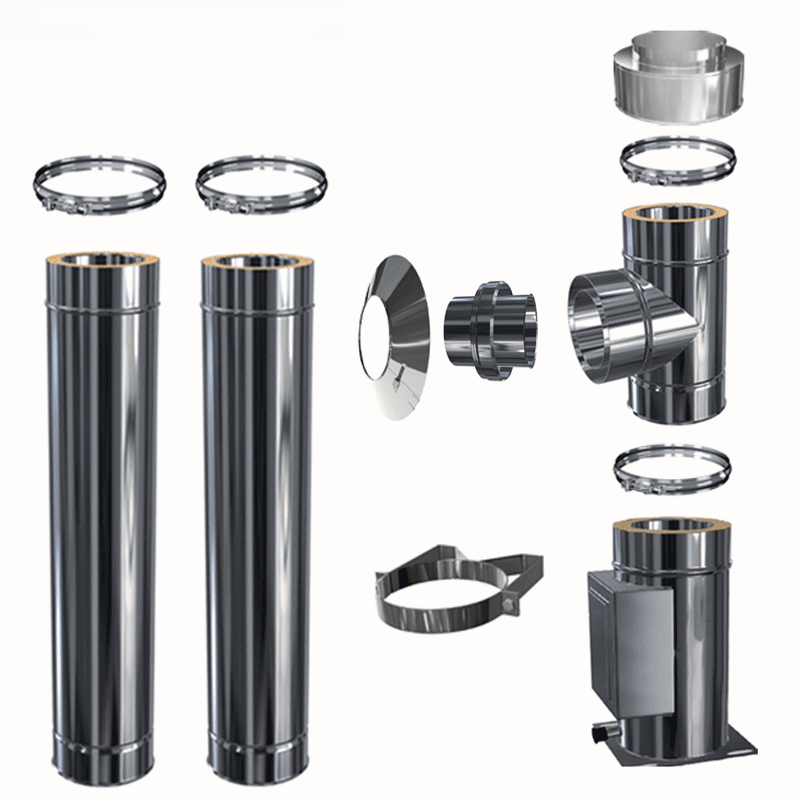

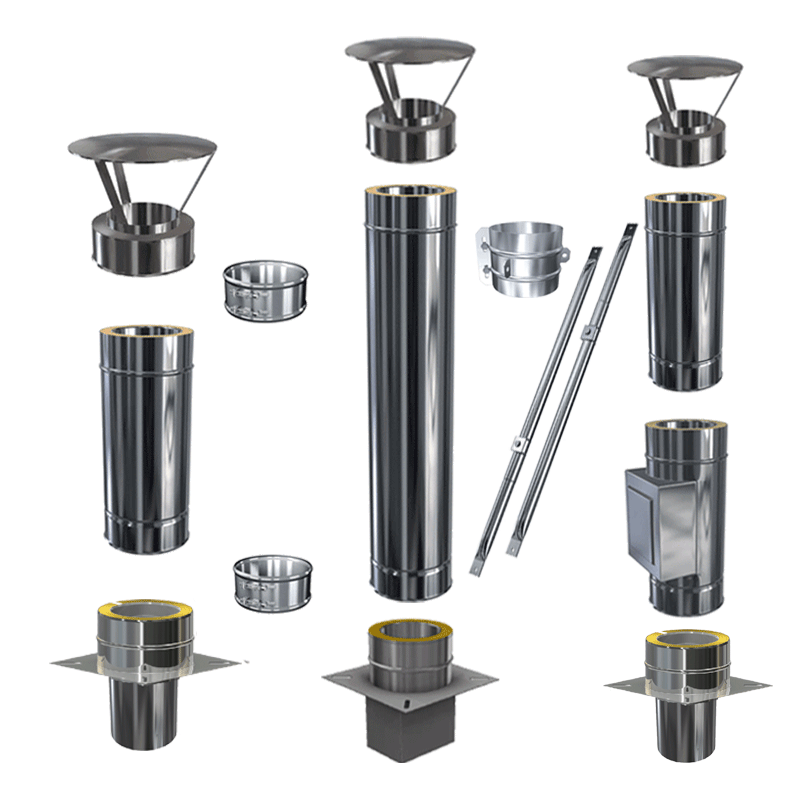

Wählbaren DW Einzelbauteile

• Übergang EW-DW
• Kugelfang
• Entwässerungselement L/250 mm
• Entwässerungselement L/500 mm
• Längenelement 250 mm
• Längenelement 500 mm
• Längenelement 1000 mm
• Längenelement L/250 mm kürzbar mit integriertem Wandfutter
• Längenelement L/500 mm kürzbar mit integriertem Wandfutter
• Längenelement L/1000 mm kürzbar mit integriertem Wandfutter
• Justierelement 370 - 500 mm verstellbar
• Längenelement mit Prüföffnung
• Prüföffnung mit Kasten und Tür
• T-Stück 90°
• Deckel mit Kondensatablauf
• Grundplatte mit Kondensatablauf
• Brandschutzkasten für Mauerstärke 100 mm (dauertemperaturbeständigem Brandschutzmaterial F90)
• Brandschutzkasten für Mauerstärke 100 mm - 150 mm (dauertemperaturbeständigem Brandschutzmaterial F90)
• Brandschutzkasten für Mauerstärke 150 mm - 200 mm (dauertemperaturbeständigem Brandschutzmaterial F90)
• Brandschutzkasten für Mauerstärke 200 mm - 250 mm (dauertemperaturbeständigem Brandschutzmaterial F90)
• Wandblende / Wandrosette
• Wand- und Deckenblende für Brandschutzkasten 2-teilig
• Grundplatte für Zwischenstütze
• Bogen 30°
• Bogen 45°
• Bogen 90°
• Bogen 90° mit Revisionstür
• Universal Klemmband schmal
• Universal Klemmband breit
• Universal Klemmband statisch
• Universal 3-Punkt-Abspannschelle
• Abspannstangen inkl. Dachhaken 1,5 m - 2,5 m (1Paar/2Stück)
• Abspannstangen inkl. Dachhaken 2,0 m - 3,0 m (1Paar/2Stück)

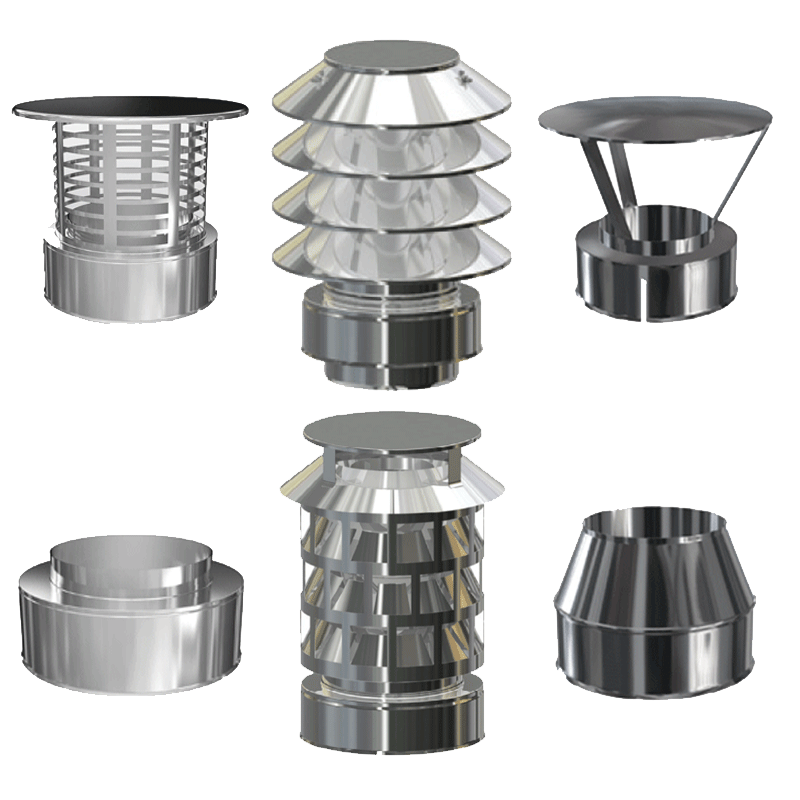

• Mündungsabschluss flach
• Mündungsabschluss konisch

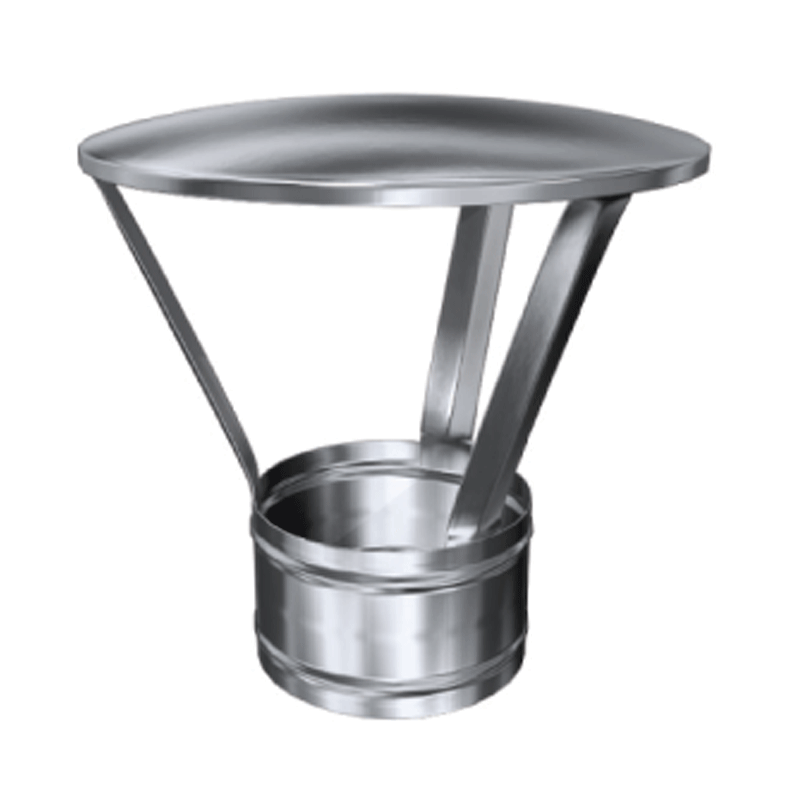

• Regenhaube mit Mündungsabschluss
• Regenhaube mit Funkenschutz
• Regenhaube mit Lammelen
• Rauchsauger mit Mündungsabschluss

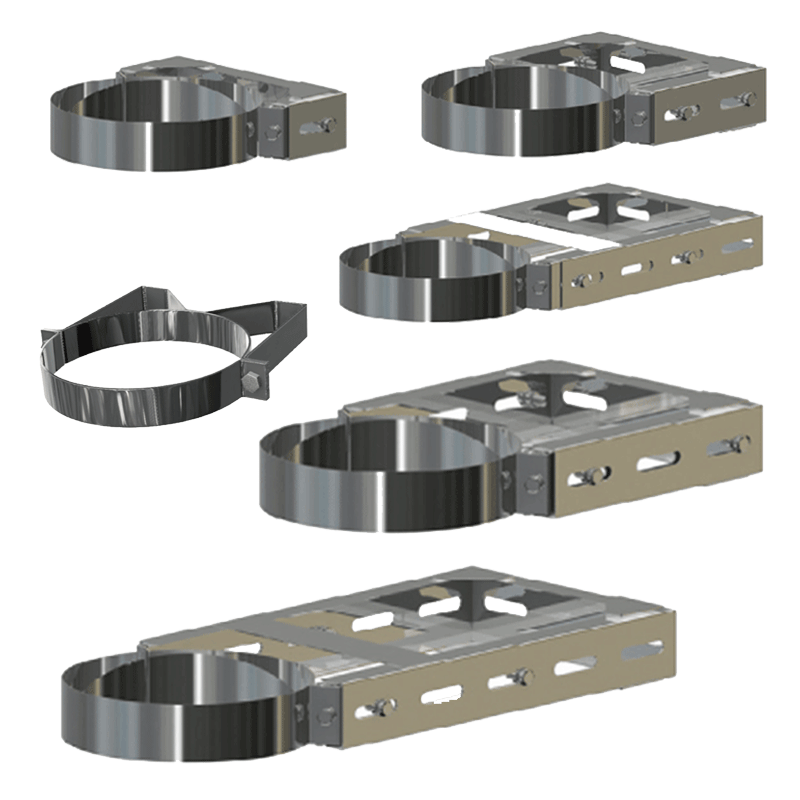

• Wandhalter 50 mm = starr
• Wandhalter verstellbar von 87 mm bis 121 mm
• Wandhalter verstellbar von 114 mm bis 161 mm
• Wandhalter verstellbar von 217 mm bis 331 mm
• Wandhalter verstellbar von 318 mm bis 532 mm
• Wandhalter verstellbar von 614 mm bis 752 mm
• Sparrenhalter
• Edelstahl Flachdachdurchführung 0°
• Edelstahl Dachdurchführung 5° - 20°
• Edelstahl Dachdurchführung 20° - 35°
• Edelstahl Dachdurchführung 35° - 50°
• Edelstahl Dachdurchführung mit Bleimantel 5° - 20°
• Edelstahl Dachdurchführung mit Bleimantel 20° - 35°
• Edelstahl Dachdurchführung mit Bleimantel 35° - 50°
• Wetterkragen
• Deckenblende mit Hinterlüftung 0° - 30°
• Deckenblende mit Hinterlüftung 30° - 50°
