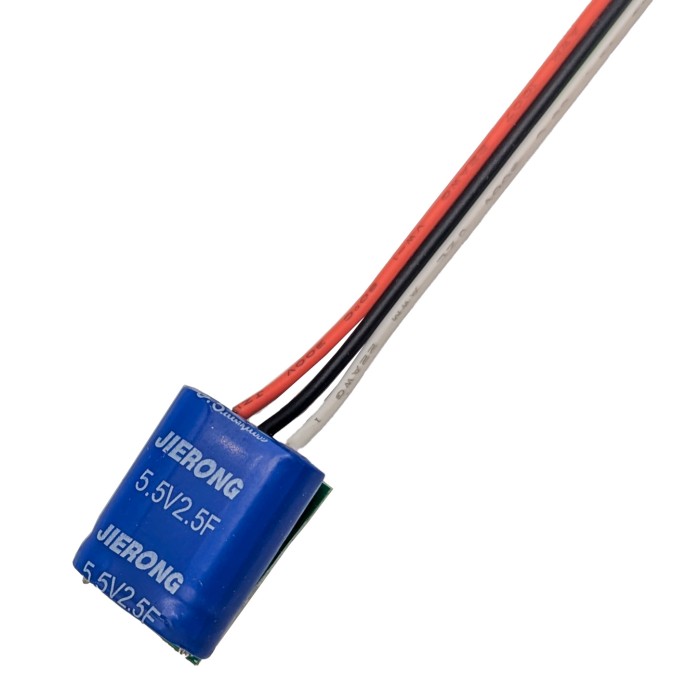

nanoCap Powercap Spannungspuffer für Decoder & Soundmodule Spur 0 bis Spur G
Der Spannungspuffer (Powercap) ermöglicht einen unterbrechungsfreien Betrieb für Lokdecoder und Soundmodule. Auch im Analogbetrieb oder für Standgeräusche geeignet. Ultra kompakt, ideal für kleine Lokomotiven.
Zuverlässigkeit in jeder Situation: Verhindert Unterbrechungen auf Ihrer Modellbahnanlage, selbst auf anspruchsvollen oder stromlosen Strecken.
Nahtlose Integration: Dank seiner ultrakompakten Bauweise lässt sich der miniCap in nahezu jede Modellbahn integrieren.
Einfache Installation: Mit klaren Anschlussoptionen und einer detaillierten Anleitung gelingt der Einbau des miniCap mühelos.
Optimierte Modellbahn-Performance: Sorgt für eine durchgängige und störungsfreie Fahrt sowie eine konstante Soundwiedergabe.
Langlebig und effizient: Entwickelt, um dauerhaft und zuverlässig in Ihrer Modellbahnumgebung zu arbeiten.
Funktionsumfang:
Der miniCap (Powercap) wurde speziell entwickelt, um kurzzeitige Stromunterbrechungen bei Modellbahnlokomotiven zu überbrücken und Geräusche zu puffern. Während einer Unterbrechung versorgt der Puffer sowohl den Motor als auch den Decoder, sodass die Lok weiterhin mit der eingestellten Geschwindigkeit fährt, ohne von stromlosen Streckenabschnitten beeinträchtigt zu werden.
Auch für Soundmodule im Analogbetrieb ist der Puffer ideal geeignet, sei es für Standgeräusche im Stillstand oder Fahrgeräusche während des Betriebs mit Decoder.
Abhängig von Ladezustand und Last kann der miniCap den Decoder für bis zu 1-2 Minuten puffern und größere stromlose Abschnitte mühelos überbrücken.
Seine kompakte Bauweise macht ihn ideal für Großbahnen von Spur 0 bis Spur G.
Anschluss:
Der miniCap ist mit den meisten gängigen Decodern kompatibel. Besonders einfach gestaltet sich der Anschluss an die DRIVE-Serie und die Funktionsdecoder von ML-Train. Das weiße Kabel wird an einen beliebigen Ausgang angeschlossen, wobei die BC-Funktion in der Sonderfunktion aktiviert werden muss.
Beispiel: Anschluss des Puffers an A1 – CV123 = 20. Für Fremddecoder entnehmen Sie bitte die spezifischen Einstellungen dem Handbuch des jeweiligen Herstellers.
Rotes Kabel: An DEC+ anschließen.
Grünes oder schwarzes Kabel: An DEC- anschließen.
Wird ein Puffer eingebaut, sollte im Decoder CV29 Bit 2 = 0 gesetzt werden, damit die Puffer-Spannung nicht als Analogstrom interpretiert wird.
Decoder ohne BC-Unterstützung können alternativ mit einem Schalter zwischen dem weißen und schwarzen Kabel betrieben werden.

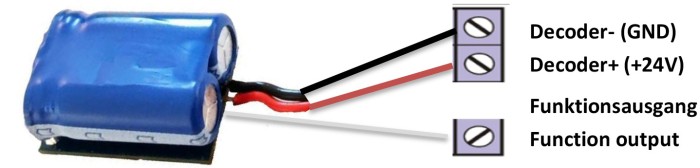

Anschluss an Decoder mit BC:

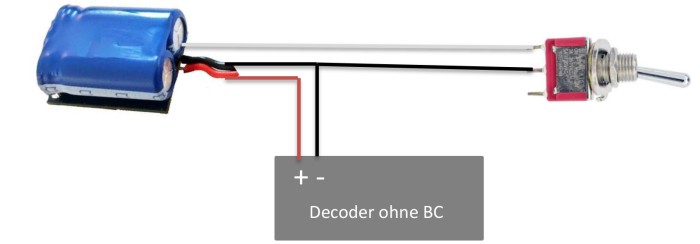

Anschluss an Decoder ohne BC:
Technische Daten:
Spannung: 5 - 24 V (DC) Stromaufnahme: 300 mA (bei 24 V Gleisspannung) Maximale Ausgangsspannung: 10 V Maximale Stromabgabe: 1 A Temperaturbereich: -20 bis 65 °C Abmessungen: L1,5 x B2,2 x H1,5 cm
Die folgende Firma hat das Produkt für ML-Train hergestellt:
micron-dynamics, Marius Dege,
(WEEE: DE69511296)
