XY-MD03 RS485 Modbus RTU Temperatur Luftfeuchte Hygrometer Sensor

XY-MD03 RS485 Modbus RTU Temperatur Luftfeuchte Hygrometer Sensor -40°C bis +80°C IP68 5-28V

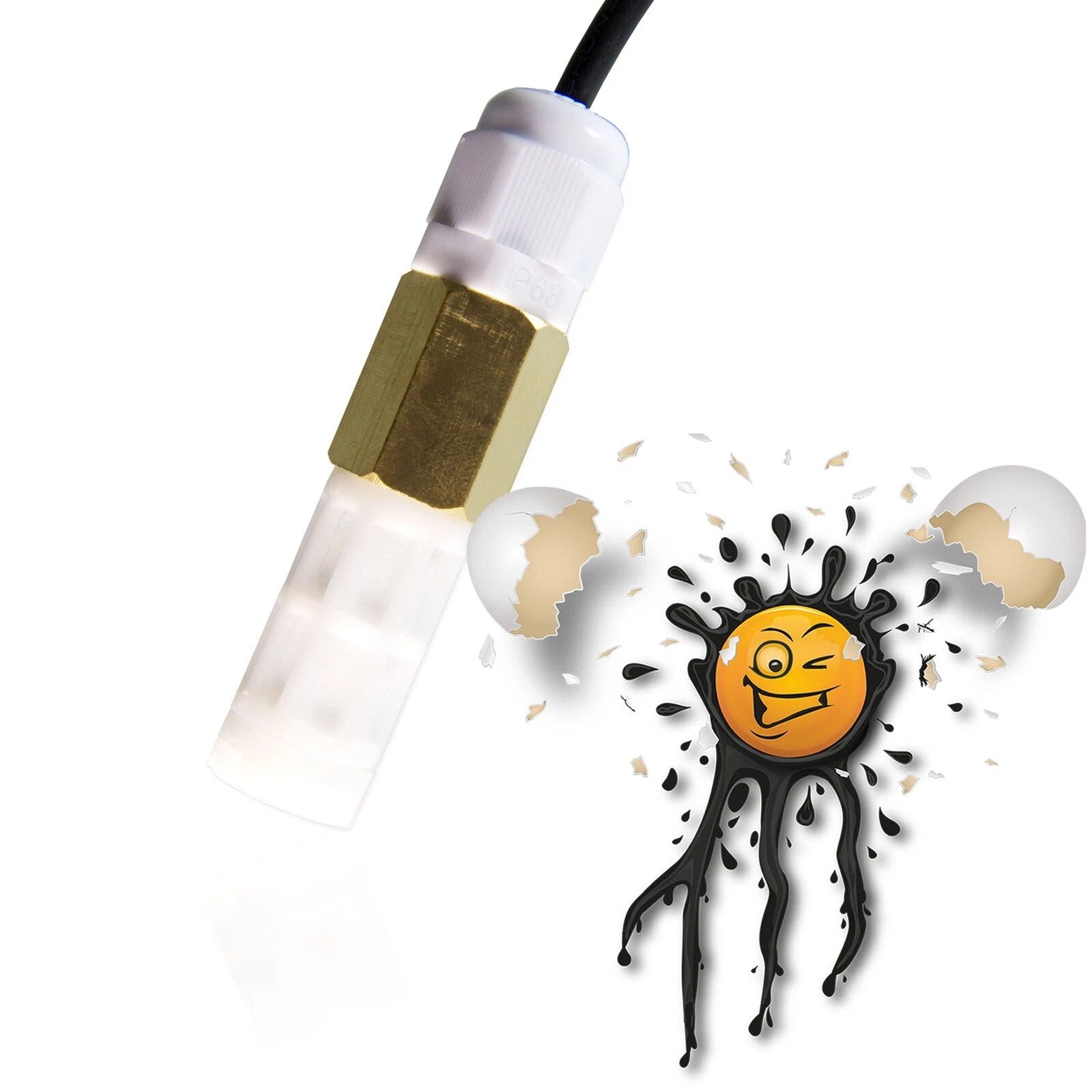

XY-MD03 SHT30 RS485 Modbus RTU Temperature Humidity Sensor 1 Meter Wire © ei-ot ®

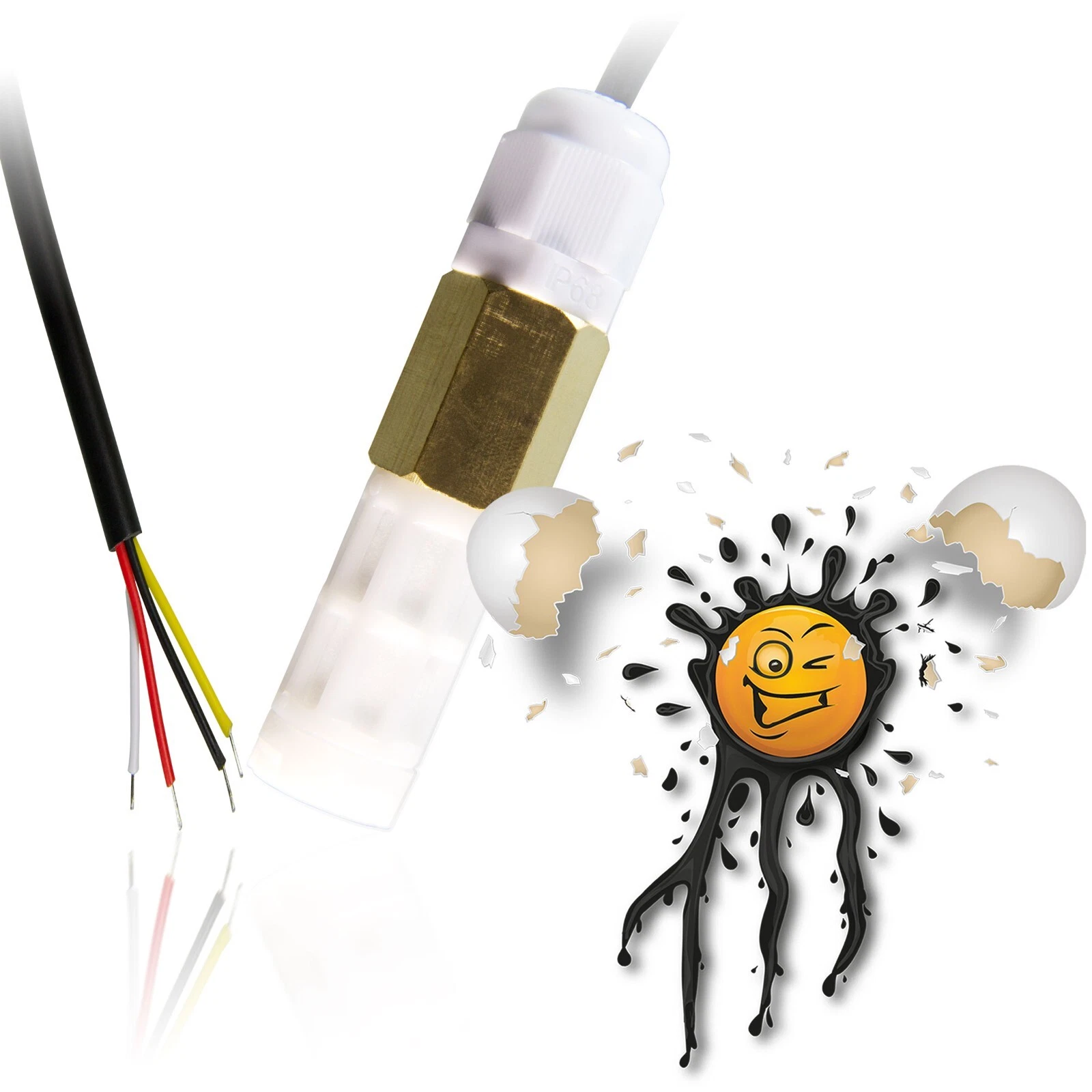

XY-MD03 SHT30 RS485 Modbus RTU Temperature Hygrometer Sensor © ei-ot ®





Der XY-MD03 ist ein kombinierter

  • Temperatur-
  • Luftfeuchtigkeits-

Sensor wasserdichten Gehäuse.

Der XY-MD03 Temperatur- und Luftfeuchte- Sensor verfügt über eine RS485 Schnittstelle und unterstützt das Modbus RTU Protokoll. Der XY-MD03 basiert auf dem SHT30 Hygrometer / Temperatur- und Luftfeuchtigkeits- Sensor in Kombination mit einem RS485 Bus Treiber.
Anwendungsbeispiel
Ein typischer Einsatzzweck für den XY-MD03 ist die Erfassung eines Raumklimas um je nach Temperatur und Luftfeuchtigkeit mit entsprechenden Endgeräten zu interagieren. Häufiger Einsatzbereiche sind hier Badezimmer, Kellerräume, usw. um mittels dem XY-MD03
  • die Raumtemperatur erfassen, um bei Bedarf eine Heizung zu regeln
  • Luftfeuchtigkeit erfassen, um einen Lüfter zu steuern
Durch sein IP68 Gehäuse erlaubt der XY-MD03 einen weitreichenden Einsatzbereich, insbesondere bei sehr widrigen Umgebungen.
Lieferumfang
der XY-MD03 Sensor bestehend aus
  • 1 Stück XY-MD03 Sensor
  • mit 4 poligen Anschlußkabel Länge 1 Meter

Inbetriebnahme
der XY-MD03 ist in einem Kunststoffgehäuse verbaut und sollte vorzugsweise in einem Bereich wo eine entsprechende Luftzirkulation herrscht platziert werden. Der Anschluss erfolgt basierend auf dem typischen RS485 Schema
  • rot VCC an 5 bis 28V+
  • schwarz GND an GND -
  • gelb RS485 A
  • weiß RS485 B
Der XY-MD03 Sensor eignet sich insbesondere für den kombinierten Einsatz mit unserem RS485 Modul mit Tasmota Firmware und integriertem Modbus Protokoll.

XY-MD03 IP68 Hygrometer Sensor mit RS485 Schnittstelle



XY-MD03 Temperatur- und Luftfeuchte- sensor:

    • Temperatur Messbereich von -40°C bis +80°C
    • Temperatur Messtoleranz ± 0.3°C @25°C
    • Luftfeuchtigkeit Messbereich von 0% bis 100%
    • Luftfeuchte Messtoleranz ± 3% @ 60%RH 25°C
    • RS485 Schnittstelle RTU Modbus
    • Messintervall 0,5 Sek.
    • geringe Leistungsaufnahme bei aktiver Temperaturmessung < 50mW



The XY-MD03 Sensor for

  • Temperature
  • Humidity
Measurement The XY-MD03 temperature and humidity sensor has an RS485 interface and supports the Modbus RTU protocol. The XY-MD03 is based on the SHT30 hygrometer / temperature and humidity sensor in combination with an RS485 bus driver.
Application example
A typical application for the XY-MD03 is to record a room climate in order to interact with corresponding end devices depending on the temperature and humidity. Common areas of application here are bathrooms, basement rooms, etc. using the XY-MD03
  • measure temperature to control a heating device
  • measure humidity to control a fan
Thanks to its IP68 housing, the XY-MD03 allows a wide range of applications, - especially in very adverse environments -.
Delivery
XY-MD03 Sensor Set comes with
  • 1 pcs. XY-MD03 Sensor
  • with 4-pole wire length 1 Meter

Installation
The XY-MD03 is built into a metal housing and should preferably be placed in an area where there is adequate air circulation. The connection is based on the typical RS485 scheme
  • red VCC 5 to 28V+
  • black GND to GND -
  • yellow RS485A
  • white RS485B
The XY-MD03 sensor is particularly suitable for combined use with our RS485 module with Tasmota firmware and Modbus Protocol support.

XY-MD03 IP68 Humidity Temperatur Sensor with RS485 Interface



XY-MD03 Temperature Humidity Sensor:

    • Temperature Measurement Range from -40°C up to +80°C
    • Temperature Accuracy ± 0.3°C @25°C
    • Humidity Measurement Range from -40°C up to +120°C
    • Humidity Accuracy ± 3% @ 60%RH 25°C
    • RS485 Interface Modbus support
    • Measurement Interval 0.5 Sec.
    • Low Power consumption < 50mW during Temperature  Measurement

XY-MD03 RS485 Modbus Temperature Humidity Sensor Features
VCC Spannungsversorgung 5 - 28 Volt VCC  / Input Voltage DC 5 - 28 Volt
Schnittstellen RS485 Interfaces RS485
Messintervall 0,5 Sekunden measurement interval 0.5 sec.
Temperatur Messbereich -40°C bis +80°C Temperature Measurement Range -40°C to +80°C
Luftfeuchtigkeit Messbereich 0% bis 100% Humidity Measurement Range 0% bis 100%
Messtoleranz  ±0,3°C (typ.)
±3% (typ.)		 Accuracy  ±0.3°C (typ.)
±3% (typ.)
Leistungsaufnahme  < 50mW (Messung) Power Consumption  < 50 mW (measurement)
