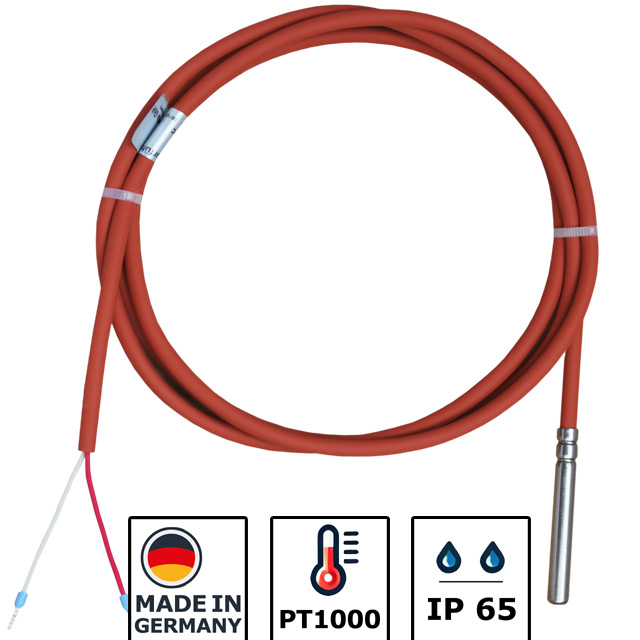

Temperaturfühler mit PT1000 Sensor und Silikon-Leitung, feuchtedicht rolliert
Temperaturfühler mit PT1000 Sensor und Silikon-Leitung.
flexible hitzebeständige Silikon-Leitung mit Aderendhülsen.
Zur Temperaturmessung in Heizungs,- Klima- und Lüftungstechnik.
PT1000 Sensor nach DIN EN 60751.
Der ideale Temperaturfühler für die universelle und kostengünstige Temperaturerfassung bis 200°C in der Gebäudeautomation, Heizungs-, Klima- und Lüftungstechnik.
Made in Germany - Unsere Produkte werden ausschließlich in Deutschland unter Einhaltung hoher Qualitätstandards hergestellt.
Sie wünschen andere Sensoren, Leitungen oder Anderes? Sie benötigen größere Stückzahlen?
Kontaktieren Sie Uns. Kundenspezifische Lösungen nach Ihren Wünschen ist unser Spezialgebiet.
Bitte wählen Sie die Länge der Anschlussleitung oben aus.
Eigenschaften
- PT1000 Sensor nach DIN EN 60751
- flexible hitzebeständige Silikon-Leitung mit Aderendhülsen

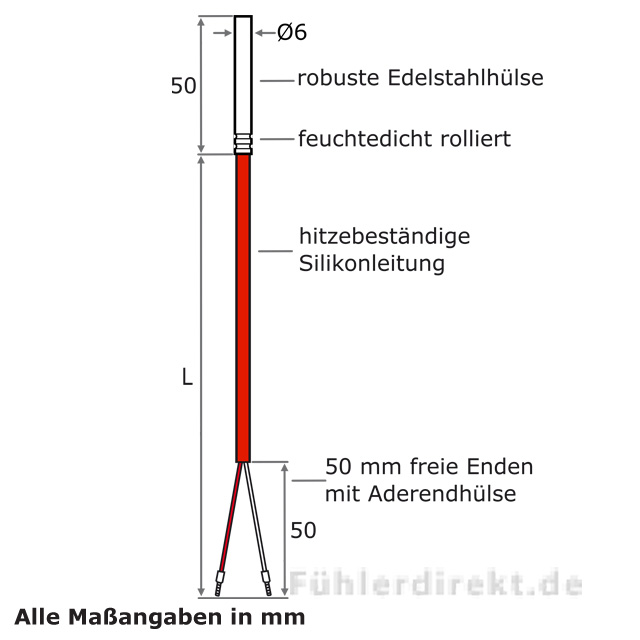

- 6 x 50 mm Edelstahlschutzhülse, feuchtedicht rolliert
- Messbereich: -50 °C ... +200 °C
Lieferumfang
- Temepraturfühler
- Bedienungsanleitung
- einzeln verpackt
Technische Daten
Temperatursensor / Fühler
PT1000 (nach IEC 751 / DIN EN 60751)
Nennwiderstand PT 1000
1000 OHM bei 0°C
Toleranz
Klasse B ±0,3°C bei 0°C
Messbereich
-50 °C … +200 °C (kurzzeitig bis 250 °C)
Messstrom
ca. 1 mA
Isolationswiderstand
Bei 20°C und 100V DC, > 100 MOhm
Schaltungsart
2-Leiter ( optional auch als 3- oder 4-Leiter)
Anschlussleitung
flexible hitzebeständige Silikon-Leitung
Leitungslänge
1 - 10 Meter (bitte auswählen)
Leitungsquerschnitt
2 x 0,22mm²
Anschlussenden
50mm freie Enden abisoliert mit Aderendhülsen
Schutzhülse
Edelstahl, Ø=6mm, Material=1.4571, 2-fach rolliert
Schutzhülsenlänge
50 mm ( andere auf Anfrage)
Schutzart
IP65
Kennlinien
| Temp. | PT100 | PT500 | PT1000 | NTC1,8K | NTC2K | NTC5K | NTC10K 103AT | NTC10K | NTC20K | NI1000 | TK5000 | KTY81-110 | KTY81-210 |
| in C° | Ohm | Ohm | Ohm | Ohm | KOhm | KOhm | KOhm | KOhm | KOhm | Ohm | Ohm | Ohm | Ohm |
| -50 | 80,31 | 401.54 | 803,10 | 63229 | - | 333,914 | 329,5 | 667,83 | 1667,57 | 743,00 | 790,88 | 515 | 1030 |
| -40 | 84,27 | 420.01 | 842,70 | 35480 | 44,981 | 167,835 | 188,5 | 335,67 | 813,44 | 791,00 | 830,83 | 567 | 1135 |
| -30 | 88,22 | 435.48 | 882,20 | 20659 | 25,444 | 167,835 | 111,3 | 176,68 | 415,48 | 842,00 | 871,69 | 624 | 1247 |
| -20 | 92,16 | 460.80 | 921,60 | 12443 | 14,955 | 48,487 | 67,77 | 96,79 | 221,30 | 893,00 | 913,48 | 684 | 1396 |
| -10 | 96,09 | 480.43 | 960,90 | 7730 | 9,097 | 27,649 | 42,47 | 55,30 | 122,47 | 946,00 | 956,24 | 747 | 1495 |
| 0 | 100,00 | 500.00 | 1000,00 | 4940 | 5,707 | 16,325 | 27,28 | 32,65 | 70,20 | 1000,00 | 1000,00 | 815 | 1630 |
| 10 | 103,90 | 519.51 | 1039,00 | 3241 | 3,682 | 9,952 | 17,96 | 19,90 | 41,56 | 1056,00 | 1044,79 | 886 | 1772 |
| 20 | 107,79 | 538.97 | 1077,90 | 2177 | 2,437 | 6,246 | 12,09 | 12,49 | 25,35 | 1112,00 | 1090,65 | 961 | 1922 |
| 25 | 109,74 | 548.65 | 1097,40 | 1800 | 2,000 | 5,00 | 10,00 | 10,00 | 20,00 | 1141,00 | 1113,99 | 1000 | 2000 |
| 30 | 111,67 | 558.36 | 1116,70 | 1496 | 1,651 | 4,028 | 8,313 | 8,06 | 15,89 | 1171,00 | 1137,61 | 1040 | 2080 |
| 40 | 115,54 | 577.70 | 1155,40 | 1049 | 1,143 | 2,662 | 5,827 | 5,32 | 10,21 | 1230,00 | 1185,71 | 1122 | 2245 |
| 50 | 119,40 | 596.98 | 1194,00 | 750 | 0,807 | 1,800 | 4,160 | 3,60 | 6,72 | 1291,00 | 1234,97 | 1209 | 2417 |
| 60 | 123,24 | 616.20 | 1232,40 | 545 | 0,580 | 1,2435 | 3,020 | 2,49 | 4,52 | 1353,00 | 1285,44 | 1299 | 2597 |
| 70 | 127,07 | 635.36 | 1270,00 | 403 | 0,424 | 0,8758 | 2,228 | 1,75 | 3,10 | 1417,00 | 1337,14 | 1392 | 2785 |
| 80 | 130,89 | 654.47 | 1308,90 | 303 | 0,315 | 0,6281 | 1,668 | 1,26 | 2,12 | 1483,00 | 1390,12 | 1490 | 2980 |
| 90 | 134,70 | 673.51 | 1347,00 | 230 | 0,237 | 0,4581 | 1,266 | 0,92 | 1,54 | 1549,00 | 1444,39 | 1591 | 3118 |
| 100 | 138,50 | 692.50 | 1385,00 | 178 | 0,181 | 0,3393 | 0,9731 | 0,68 | 1,12 | 1618,00 | 1500,00 | 1696 | 3392 |
| 110 | 142,29 | 711.43 | 1422,00 | 139 | 0,141 | 0,2550 | 0,7576 | 0,51 | 0,82 | 1688,00 | 1556,98 | 1805 | 3607 |
| 120 | 146,06 | 730.31 | 1460,60 | 110 | 0,110 | 0,1943 | 167,835 | 0,39 | 0,61 | 1760,00 | 1615,36 | 1915 | 3817 |
| 130 | 149,82 | 749.12 | 1498,20 | 87 | - | 0,1499 | 167,835 | 0,30 | 0,46 | 1883,00 | 1675,18 | 2023 | 4008 |
| 140 | 153,58 | 767.88 | 1535,80 | 71 | - | 0,1170 | 167,835 | 0,23 | 0,35 | 1909,00 | 1736,47 | 2124 | 4166 |
| 150 | 157,31 | 786.58 | 1573,10 | - | - | 0,0923 | 167,835 | 0,18 | 0,27 | 1987,00 | 1799,26 | 2211 | 4280 |
