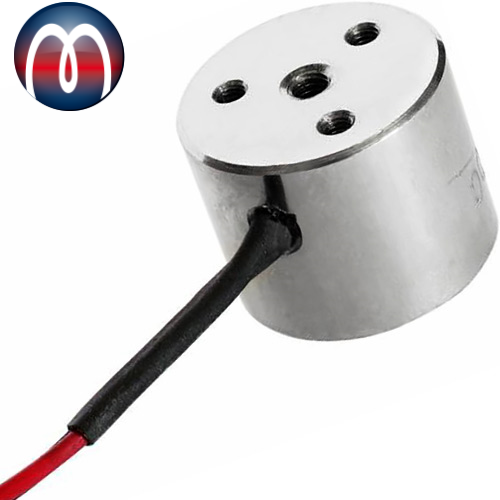

Elektro-Haftmagnet frei Anschlüsse 12V - 24V
Elektromagnete werden eingesetzt um Brandschutztüren offen oder Fenster geschlossen zu halten
Vollständig gekapselter Elektromagnet in Industriequalität
"Über 300.000 Zufriedene Kunden"
Einsatzbereich Elektro Haltmagnet vielseitig einsetzbar Anwendung Elektrohaltemagnete durch Strom erzeugt haftet nur wenn Strom da ist Befestigungslöcher an der Rückseite Technische Daten 12 VDC und 24 VDC mit freiem Anschluss IP 54 ED 100% Temperatur - 35ºC vernickelt Körper
Elektromagnete oder auch Elektrohaftmagnete entwickeln ihre hohe Anzugskraft gegenüber magnetischen Materialien, wenn sie bestromt werden. Die Anwendungen sind vielfältig - überall wo eisenhaltige Teile während der Bearbeitung oder Montage fixiert werden müssen, Eisenteile anzuziehen oder zu transportieren sind.
Elektrische Haftmagnete werden u.a. eingesetzt, um Brandschutztüren offen bzw. Fenster geschlossen zu halten. Die größte Verbreitung finden Elektromagnete aber als Haltemechanismus für Feuertüren oder andere Sicherheitseinrichtungen. Grundsätzlich müssen Brandschutztüren im Alarmfall geschlossen sein. Mit Haft-magneten ist dies kein Problem, da sichergestellt wird, dass die Tür im Alarmfall schließt. Ein Fenster öffnet im Alarmfall automatisch. Die Feststellung wird durch Unterbrechung der Stromzufuhr automatisch aufgehoben.
Produkteigenschaften
- Baugrößen (Durchmesser): 25 mm, 30 mm, 35 mm, 50 mm
- Betriebsspannung 12V oder 24V
- Gewicht: 66 g oder 108 g
- Anschlusstyp: freie Kabel, 500 mm
- mit Gewindebohrungen auf der Rückseite
- Haltekraft: 110 N – 800 N
- Elektro Haftmagnet, freie Anschlüsse, 12V / 24V Betriebsspannung
- Strom: 12V - 180 mA / 180mA
- Strom: 24V - 90 mA / 140 mA
- εD-Bewertung: 100%
- IP-Bewertung: 54
- Stromverbrauch: 2,16 W oder 3,36 W
- Betriebstemperatur: 35°C
Einsatzbereich
Haftmagnete sind Topfmagnete, die zum Halten und Spannen von ferromagnetischen Werkstücken eingesetzt werden. Sie zeichnen sich durch hohe Haltekräfte und individuelle Bauformen aus. Die Elektromagnete finden Anwendung in der industriellen Hebetechnik, in Aufzugsbremsen, in Türvorhaltevorrichtungen für den Brandschutz und werden zur Maschinensicherheit eingesetzt. Permanent-Haftmagnete bieten den Vorteil, dass Werkstücke auch im Falle eines Stromausfalls sicher gehalten werden.
- Elektro Haltmagnet vielseitig einsetzbar
Anwendung
Elektro-Haftmagnete können an Decken, Wänden oder Böden montiert werden. Sie können Unter Putz oder verdeckt-liegenden in Fensterprofil oder Tür-rahmen eingebaut werden. Zu jedem Haftmagnet ist auch eine Gegenplatte nötig.
- Elektrohaltemagnete durch Strom erzeugt
- haftet nur wenn Strom da ist
- Befestigungslöcher an der Rückseite
- Werkzeugmaschinen
- Türverriegelung / Halten
- Zuführungsmechanismen
- Aktionen mit kurzem Hub / hoher Kraft
- Textilmaschinen
- Automation
- Büromaschinen
- Grill-Verriegelung
- Verpackungsmaschinen
Technische Daten
- 12 VDC und 24 VDC mit freiem Anschluss
- IP 54
- ED 100%
- Temperatur - 35ºC
- vernickelt Körper
Merkmale
- fünf Baugrößen mit 25mm, 32mm, 40mm, 50mm und 80mm Durchmesser
- Haltekraft bis 2100N (in Anschlagposition bei Bestromung)
- hohe Haltekraft bei geringer Leistung
- Standardwicklungen für 12Vdc oder 24Vdc
- flexibler Kabelabgang zur Seite oder nach hinten
Hinweis zur Haftkraft
Die von uns ermittelten Haftkräfte sind bei Raumtemperatur an einer polierten Platte aus Stahl S235JR (ST37) mit einer Stärke von 10 mm bei senkrechtem Abzug des Magneten bestimmt worden (1kg~10N). Eine Abweichung von bis zu -10% gegenüber dem angegebenen Wert ist in Ausnahmefällen möglich.
Edle Optik und hochwertiges Material
Durch die edle Optik unseres Elektro-Haftmagnet, Elektromagnet freie Anschlüsse 12V - 24V, können diese gut sichtbar platziert werden.
ROHS-Richtlinie
Dieser Artikel entspricht der europäischen RoHS-Richtlinie (2002/95/EG - RoHS - Restriction of Hazardous Substances) zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektround Elektronikgeräten. Nicht registrierungspflichtig gemäß REACH.
