Bei der Serie 29 von Pepperl + Fuchs handelt es sich um preiswerte und vor allem zuverlässige Lichtschranken für Standardanwendungen rund um automatische Toranlagen, Aufzüge und Schrankenanlagen, in der Lager- und Fördertechnik, im Logistikbereich und Überwachungsaufgaben.Eine Reflexions-Lichtschranke enthält Sender und Empfänger in einem Gehäuse. Das Licht des Senders wird von einem Reflektor zum Empfänger zurückgestrahlt. Bei Unterbrechung des Lichtstrahls durch ein Objekt wird die Schaltfunktion ausgelöst.Durch das robuste und wassergeschützte ABS-Kunststoffgehäuse erreichen sie eine hohe Schutzart und eignen sich damit ideal für Aufgaben im Outdoor-Grenzbereich. Die Allspannungs-Lichtschranke ermöglicht beliebige DC und AC Versorgungsspannungen zwischen 24V und 230V. Neben der robusten Basistechnologie bieten die Lichtschranken zahlreiche Produktdetails, die dem Anwender Montage, Anschluss und Betrieb erleichtern.
Merkmale:Lichtschranke mit großer Reichweite zur Erfassung von Personen, Objekten und Fahrzeugenkompakte stabile und wassergeschützte Bauform mit ausreichend Klemmraumhohe Bedienfreundlichkeit durch einfache Einstellung und Ausrichtungkeine messbare Störaussendung auf allen Frequenzenbesonders störunempfindlich im Betriebsfunk- und Handybereich2500 V Prüfspannung zwischen den Relais-Anschlussklemmen und der GeräteelektronikFremdlichtunempfindlich, auch bei Energiesparlampenmit PolarisationsfilterAllspannungsversion AC/DC
Typische Anwendungen:Schließkantenüberwachung an automatischen Torsystemen und AufzügenÜberwachung der Schwenkbereiche von SchrankenanlagenObjekterkennung und -verfolgung in der Fördertechnik
Wir empfehlen bei Verwendung im Außenbereich (zwecks Reflektionsvermeidung und Verschmutzung) unsere Wetterschutzkappe für den Rundreflektor. Diesen finden Sie in unserm ebay-shop unter Lichtschranken.
Nicht im Lieferumfang enthalten!
Bei der Serie 29 von Pepperl + Fuchs handelt es sich um preiswerte und vor allem zuverlässige Lichtschranken für Standardanwendungen rund um automatische Toranlagen, Aufzüge und Schrankenanlagen, in der Lager- und Fördertechnik, im Logistikbereich und Überwachungsaufgaben.
Eine Reflexions-Lichtschranke enthält Sender und Empfänger in einem Gehäuse. Das Licht des Senders wird von einem Reflektor zum Empfänger zurückgestrahlt. Bei Unterbrechung des Lichtstrahls durch ein Objekt wird die Schaltfunktion ausgelöst.
Durch das robuste und wassergeschützte ABS-Kunststoffgehäuse erreichen sie eine hohe Schutzart und eignen sich damit ideal für Aufgaben im Outdoor-Grenzbereich. Die Allspannungs-Lichtschranke ermöglicht beliebige DC und AC Versorgungsspannungen zwischen 24V und 230V. Neben der robusten Basistechnologie bieten die Lichtschranken zahlreiche Produktdetails, die dem Anwender Montage, Anschluss und Betrieb erleichtern.
Merkmale:
Lichtschranke mit großer Reichweite zur Erfassung von Personen, Objekten und Fahrzeugen
kompakte stabile und wassergeschützte Bauform mit ausreichend Klemmraum
hohe Bedienfreundlichkeit durch einfache Einstellung und Ausrichtung
keine messbare Störaussendung auf allen Frequenzen
besonders störunempfindlich im Betriebsfunk- und Handybereich
2500 V Prüfspannung zwischen den Relais-Anschlussklemmen und der Geräteelektronik
Fremdlichtunempfindlich, auch bei Energiesparlampen
mit Polarisationsfilter
Allspannungsversion AC/DC
Typische Anwendungen:
Schließkantenüberwachung an automatischen Torsystemen und Aufzügen
Überwachung der Schwenkbereiche von Schrankenanlagen
Objekterkennung und -verfolgung in der Fördertechnik
Wir empfehlen bei Verwendung im Außenbereich (zwecks Reflektionsvermeidung und Verschmutzung) unsere Wetterschutzkappe für den Rundreflektor. Diesen finden Sie in unserm ebay-shop unter Lichtschranken.
Nicht im Lieferumfang enthalten!
Sicherheitshinweise:
Vor der Inbetriebnahme Betriebsanleitung lesen!
Anschluss, Montage und Einstellung nur durch Fachpersonal!
Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie, darf nicht für Personenschutz
oder NOT-AUS-Funktion verwendet werden.
» TECHNISCHE DATEN ...
- Allgemeine Daten
- Betriebsreichweite: 0 ... 12 m
- Reflektorabstand: 0,04 ... 12 m
- Grenzreichweite: 14 m
- Lichtsender: LED, polarisiert (vermindert Fehlfunktionen bei reflektierenden Objekten)
- Lichtart: rot, Wechsellicht, 640 nm
- Lichtfleckdurchmesser: ca. 35 mm im Abstand von 12 m
- Öffnungswinkel: + 1,0 °
- Fremdlichtgrenze: 90000 Lux

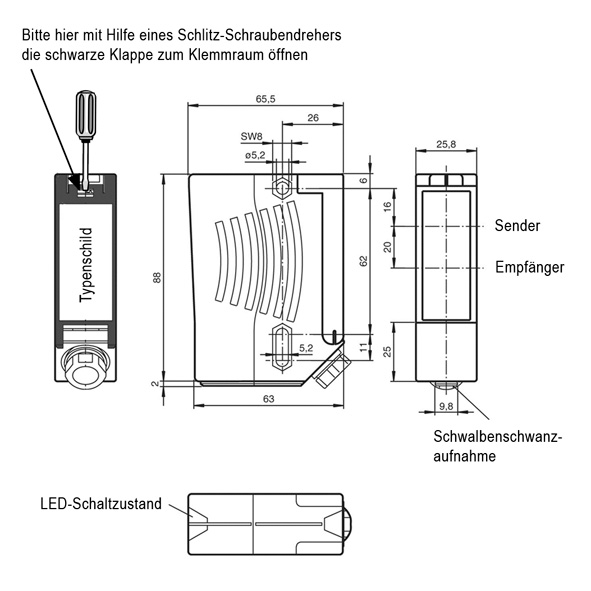

- Maße (HxBxT): 90 x 25,8 x 65,5 mm
- mitgeliefertes Zubehör: Rund-Reflektor Ø 84 mm Typ C110-2, Edelstahl-Haltewinkel Typ OMH-RLK29-HW
- optionales Zubehör: Wetterschutzkappe für Rund-Reflektor (in unserem Shop erhältlich!)
- Anzeigen/Bedienelemente Funktionsanzeige: LED rot
- 1. LED leuchtet konstant: bei freiem Strahl = freier Lichtstrahl, Lichtschranke und Reflektor optimal ausgerichtet
- 2. LED blinkt: bei Unterschreiten der Funktionsreserve = Lichtschranke und Reflektor nicht optimal ausgerichtet bzw. Reflektor verschmutzt
- 3. LED aus: bei Strahlunterbrechung = Lichtschranke und Reflektor nicht bzw. falsch ausgerichtet oder Hindernis im Lichtstrahl
- Elektrische Daten Betriebsspannung UB: 24 ... 230 V AC/ DC
- Welligkeit: 10 %
- Leerlaufstrom I0: ≤ 8,5 mA
- Leistungsaufnahme P0: 0,2 W bei 24 V DC; 1,8 W bei 230 V AC 3 VA
- Ausgang Schaltungsart: hellschaltend

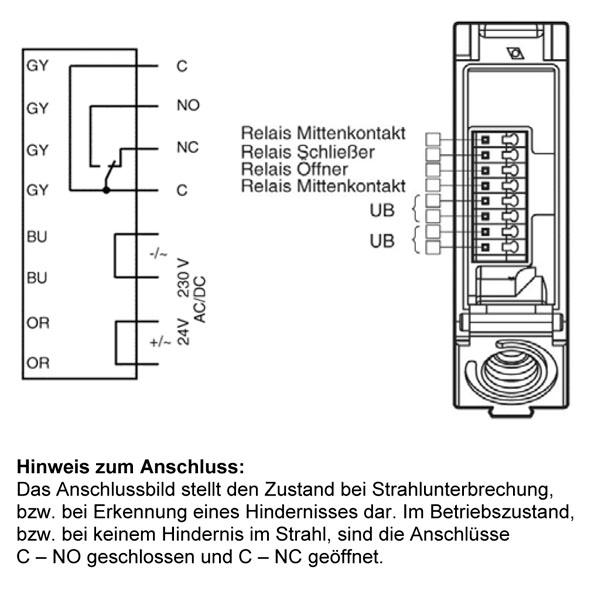

- Signalausgang: Relais, 1 Wechsler, potentialfrei
- Schaltspannung: max. 230 V AC
- Schaltstrom: max. 2 A
- Schaltfrequenz: 7 Hz
- Ansprechzeit: 50 ms
- Umgebungsbedingungen
- Umgebungstemperatur: -20 ... 60 °C
- Lagertemperatur: -30 ... 70 °C
- Mechanische Daten
- Schutzart: IP67
- Anschluss: Klemmraum
- Material: Gehäuse Kunststoff ABS, schwer entflammbar
- Lichtaustritt: Kunststoffscheibe
- Gewicht: ca. 200 g
- Hinweis: Geräteschutzsicherung ≤ 2 A (träge) gemäß IEC 60127-2 Sheet 1
- Empfehlung: Nach Kurzschluss das Gerät auf Funktion prüfen.
- Normenkonformität
- Produktnorm EN 60947-5-2:2007, IEC 60947-5-2:2007
- Zulassungen und Zertifikate
- CE, RoHs, UL, CCC-Zulassung Certified by China Compulsory Certification (CCC)
- Hersteller Name PEPPERL + FUCHS VISOLUX
- Hersteller Type RLK29-55/25/116-SET
- Hersteller Artikel-Nr. 128118
» LIEFERUMFANG ...
1 Stück / Set
Zweiweg-Reflektor-Lichtschranke mit Klemmraum und Polarisationsfilter
von Pepperl + Fuchs Visolux, Art.-Nr. 128118, Typ RLK29-55/25/116-SET

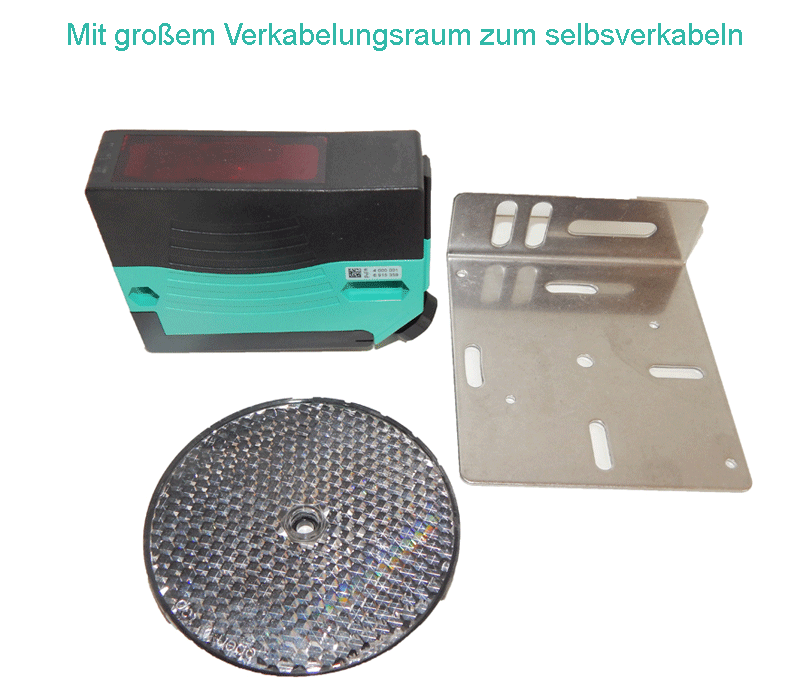

Set bestehend aus Sender/Empfänger (in einem Gehäuse) mit Klemmraum, Edelstahl-Haltewinkel sowie einem Rund-Reflektor mit 84mm Durchmesser
Reichweite max. 14 m, Allspannung 24V-230V AC/DC, Schutzart IP67
