GT-24 NRF24L01+ 100mW Long distance Modul

GT-24 NRF24L01+ PA LNA 1100meter 2.4GHz 100mW long distance Funk Transceiver Modul Arduino 2-3.6V

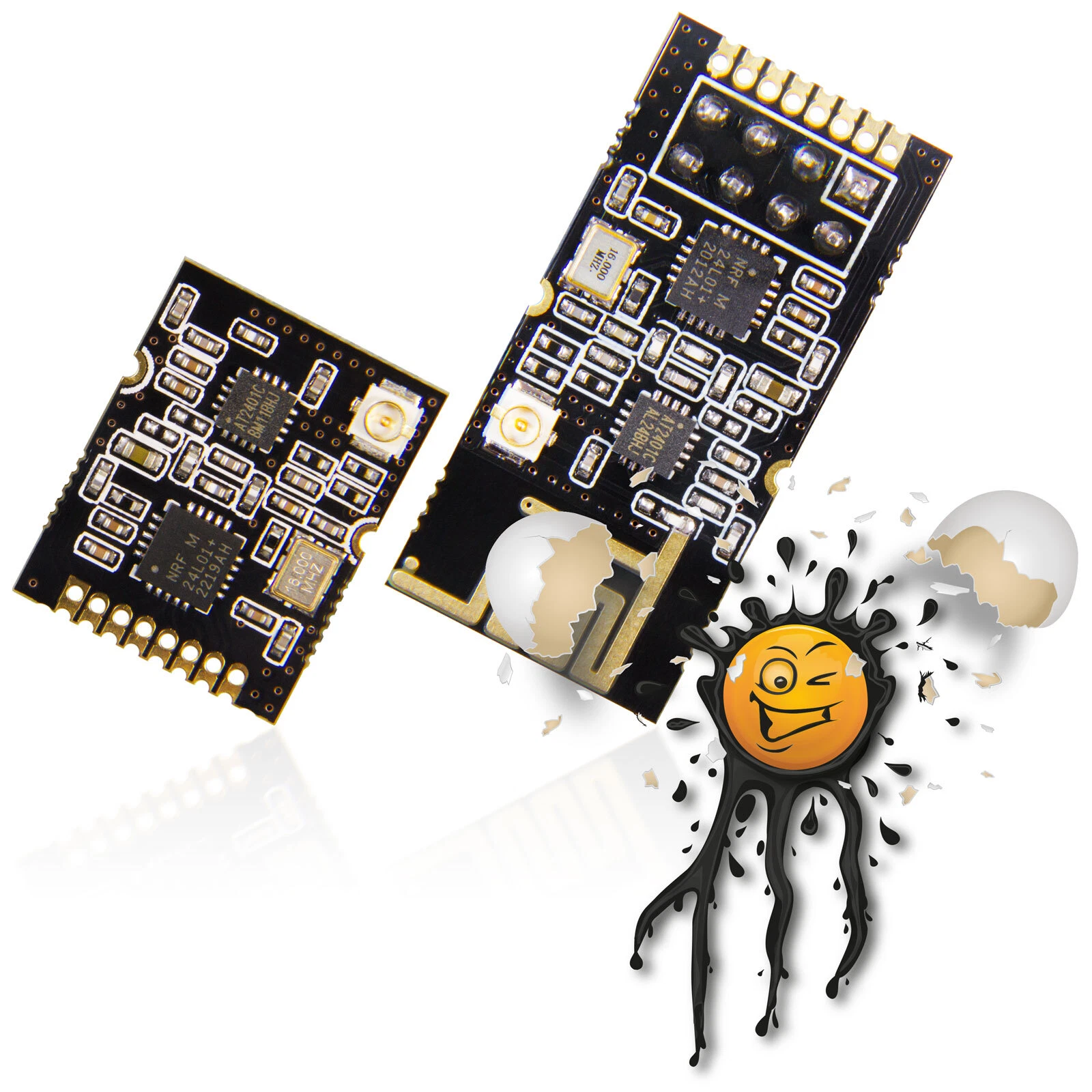

GT-24 NRF24L01+ PA LNA 2.4GHz 100mW long distance Transceiver modules © androegg

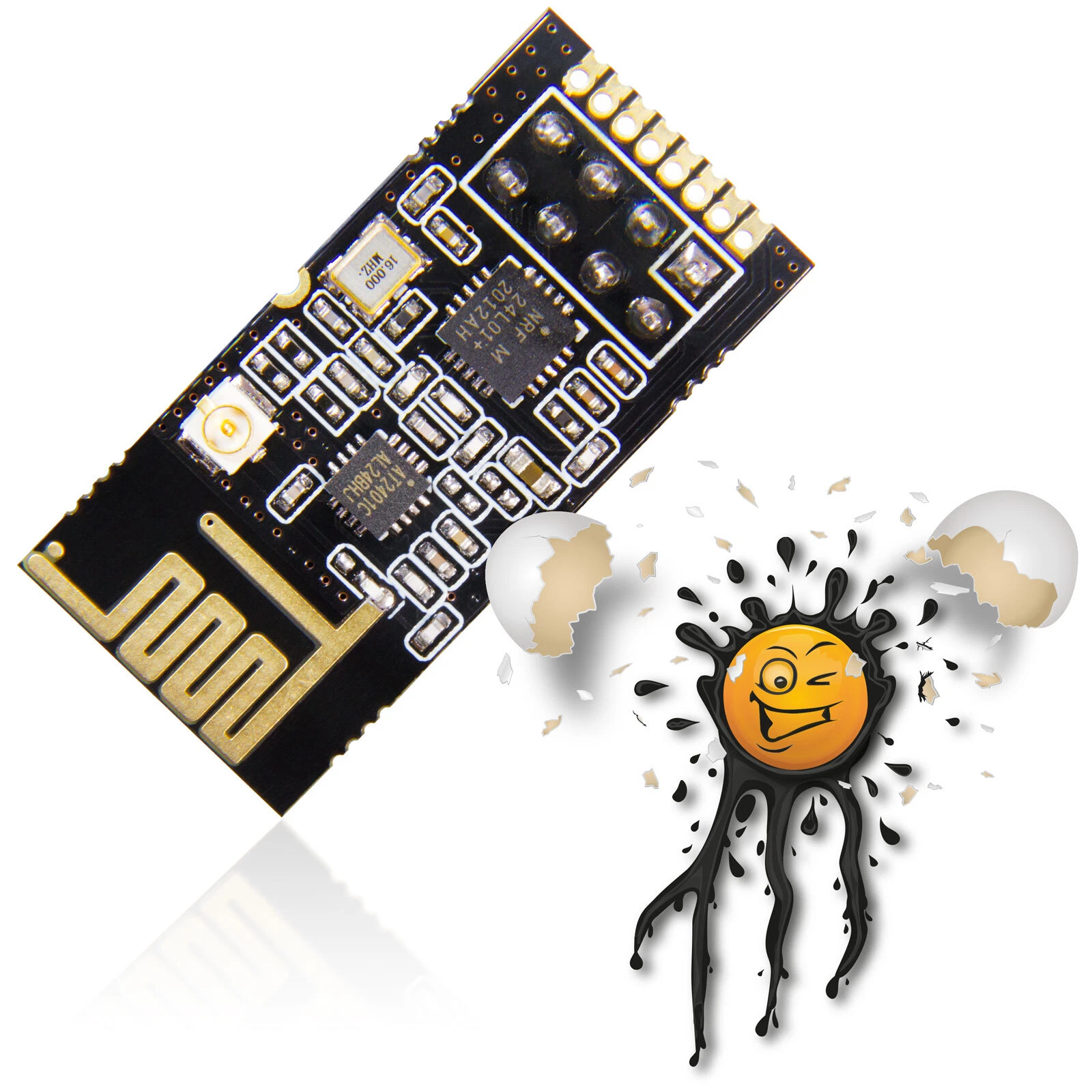

GT-24 NRF24L01+ PA LNA 2.4GHz Transceiver Module Pin Version © androegg

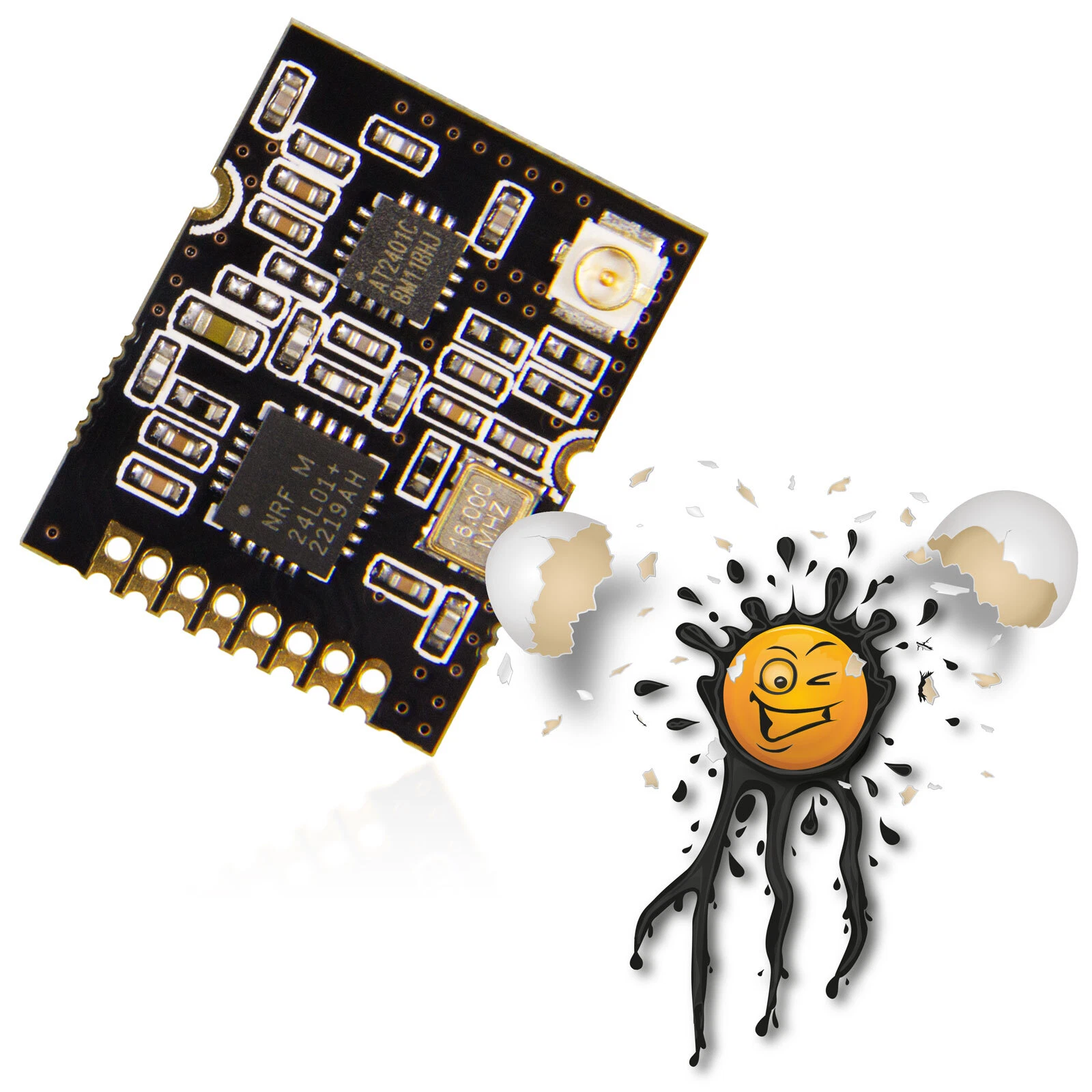

GT-24 NRF24L01+ PA LNA 2.4GHz Transceiver Module SMD Version © androegg

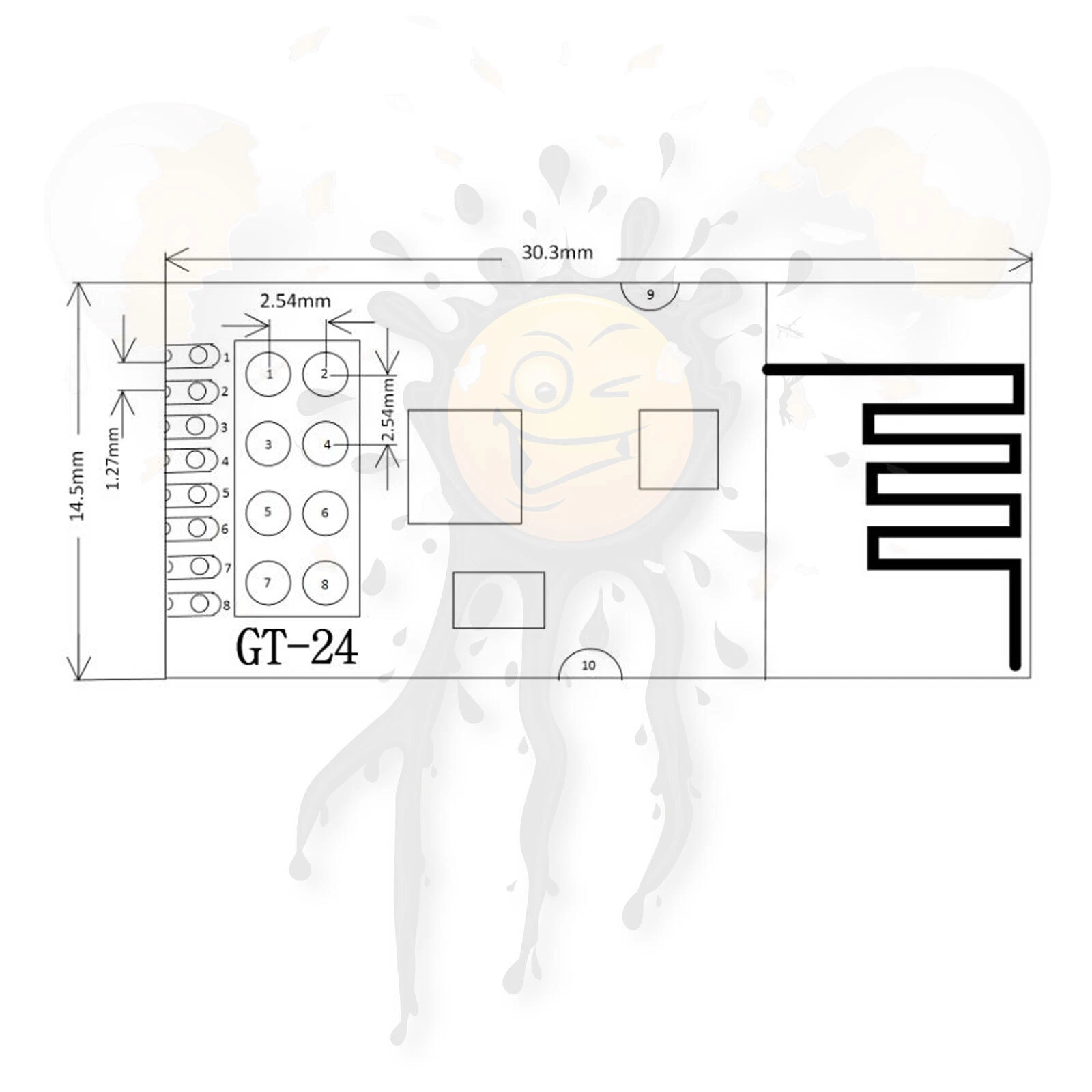

GT-24 NRF24L01+ PA LNA 2.4GHz Transceiver Module Pinout © androegg





Das GT-24 nRF24L01+ PA LNA Modul in Kombination mit dem RFX2401 Signalverstärker für große Reichweiten.

Das GT-24 nRF24L01+ PA LNA Modul ist wie folgt verfügbar:

  •  SMD Version GT-24 nRF24L01+ PA LNA Modul 1,27mm Rasterabstand
  • Pin Version GT-24 nRF24L01+ PA LNA Modul 2,54mm Pinabstand

    •

    Das GT-24 nRF24L01+ Modul verfügt über einen I-Pex Anschluss zum Anschluß einer externen Antenne, beispielsweise

  • 5dBi Klebeantenne
  • 2,5dBi PCB Antenne
  • 4dBi PCB Antenne
  • 3dBi Stabantenne

    •

    Der nRF24L01+ ist ein Single Chip Transceiver von Nordic Semiconductor. Der nRF24L01+ sowohl als Sender (TX) als auch als Empfänger (RX) arbeiten und bietet eine Reihe von sehr praktischen Features wie

  • Ultra Low Power (nur 900nA in Power Down Modus)
  • 6 Data Pipes beim Betrieb als MultiCeiver
  • Enhanced Shockburst
  • Automatic Packet Handling
  • SPI Schnittstelle
  • 5V tolerante Dateneingänge

    • nRF24L01+ Mini Modul SMD Version



    Der nRF24L01+ eignet sich insbesondere zur Übertragung von Sensordaten.



    The GT-24 nRF24L01+ PA LNA Module in combination with a RFX2401 amplifier for long distance transmission.

    The nRF24L01+ PA LNA Module is available in 2 versions:

  •  SMD Version GT-24 nRF24L01+ PA LNA Module 1,27mm Pitch
  • Pin Version GT-24 nRF24L01+ PA LNA Module 2,54mm Pitch

    •

    The GT-24 nRF24L01+ Module has an I-Pex connector for an external antenna, such as

  • 5dBi adhesive Foil Antenna
  • 2,5dBi PCB Antenna
  • 4dBi PCB Antenna
  • 3dBi Antenna

    •



    The nRF24L01+ is a Single Chip Transceiver from Nordic Semiconductor. The nRF24L01+ transfers data in both directions, TX transmit data, RX receive Data and supports Features

  • Ultra Low Power (only 900nA in Power Down Mode)
  • 6 Data Pipes as MultiCeiver
  • Enhanced Shockburst
  • Automatic Packet Handling
  • SPI Interface
  • 5V tolerant data inputs

    •

    nRF24L01+ Mini Module SMD Version



    The nRF24L01+ is perfect to transfer Sensor Data.



    Ihre Vorteile

    • wir berechnen Nur 1 mal Versandkosten (ganz gleich wie viele Artikel)
    • Versand erfolgt 6 Tage die Woche (Mo. - Sa.)
    • Bestellungen bis 12:00 Uhr Versand noch am gleichen Tag
    • Fragen oder Probleme? kurze Nachricht genügt



    your benefit

    • we only charge shipping costs once
    • we ship 6 days a week (Mo. - Sa.)
    • Orders before 12:00 same day shipped
    • Questions or Problems? Just send a message

    GT-24 NRF24L01+ PA LNA Module Pin out

    1 VCC power supply 2.0-3.6V
    2 CE Chip Enable
    3 CSN SPI Chip Select
    4 SCK SPI Bus Clock
    5 MOSI SPI Data Input
    6 MISO SPI Data Output
    7 IRQ Interupt Signal Output / active low
    8 GND
    9 GND
    10 GND



    GT-24 NRF24L01+ PA LNA Module Features:

    • Frequency range : 2.4GHz - 2,525GHz (1MHz step adjustable)
    • Transmit Power: 4 Levels up to 20dBm
    • Interface: SPI up to 10Mbps
    • Transfer rates:
      • 250Kbit/s
      • 1 Mbit/s
      • 2 Mbit/s
    • Current consumption:
      • 32µA Standby mode
      • 90mA Transfer mode
      • 20mA Receiving mode
      • 250mA max. (based on trasnsmission power)
    • Wake Up time: 130µs.
    • Supply voltage: 2-3.6V
    • Communication level: 0.7-3.3V
    • Operating temperature: -40°C up to +85°C
