NE555 Signal 1Hz.-200KHz. Frequenz Duty Cycle PWM Generator

NE555 Signal  1Hz.-200KHz. Frequenz Duty Cycle PWM einstellbar adjustable Generator Arduino

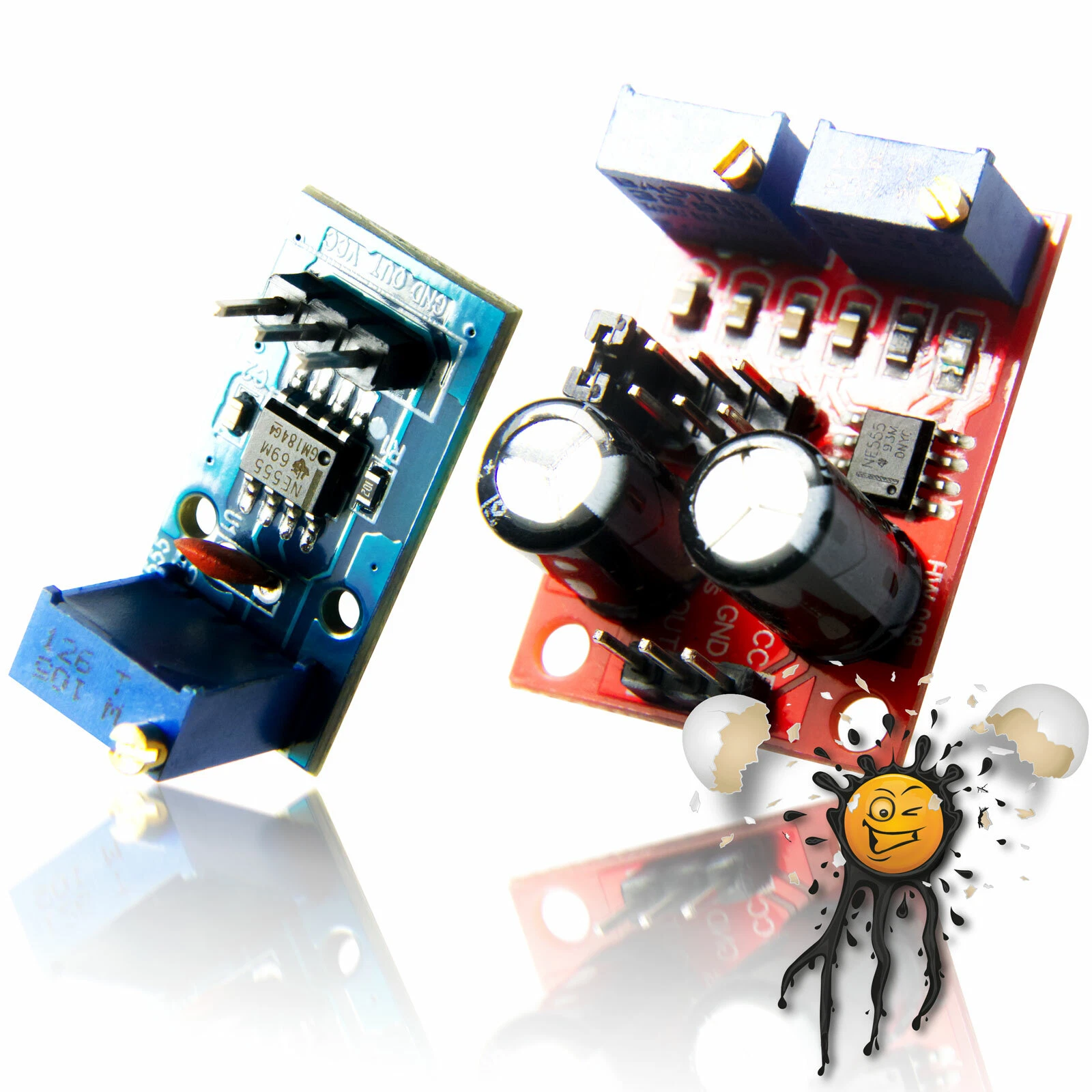

NE555 Frequency Generator Modules © androegg

NE555 1 Hz.- 200 KHz. Extended Frequency Generator © androegg

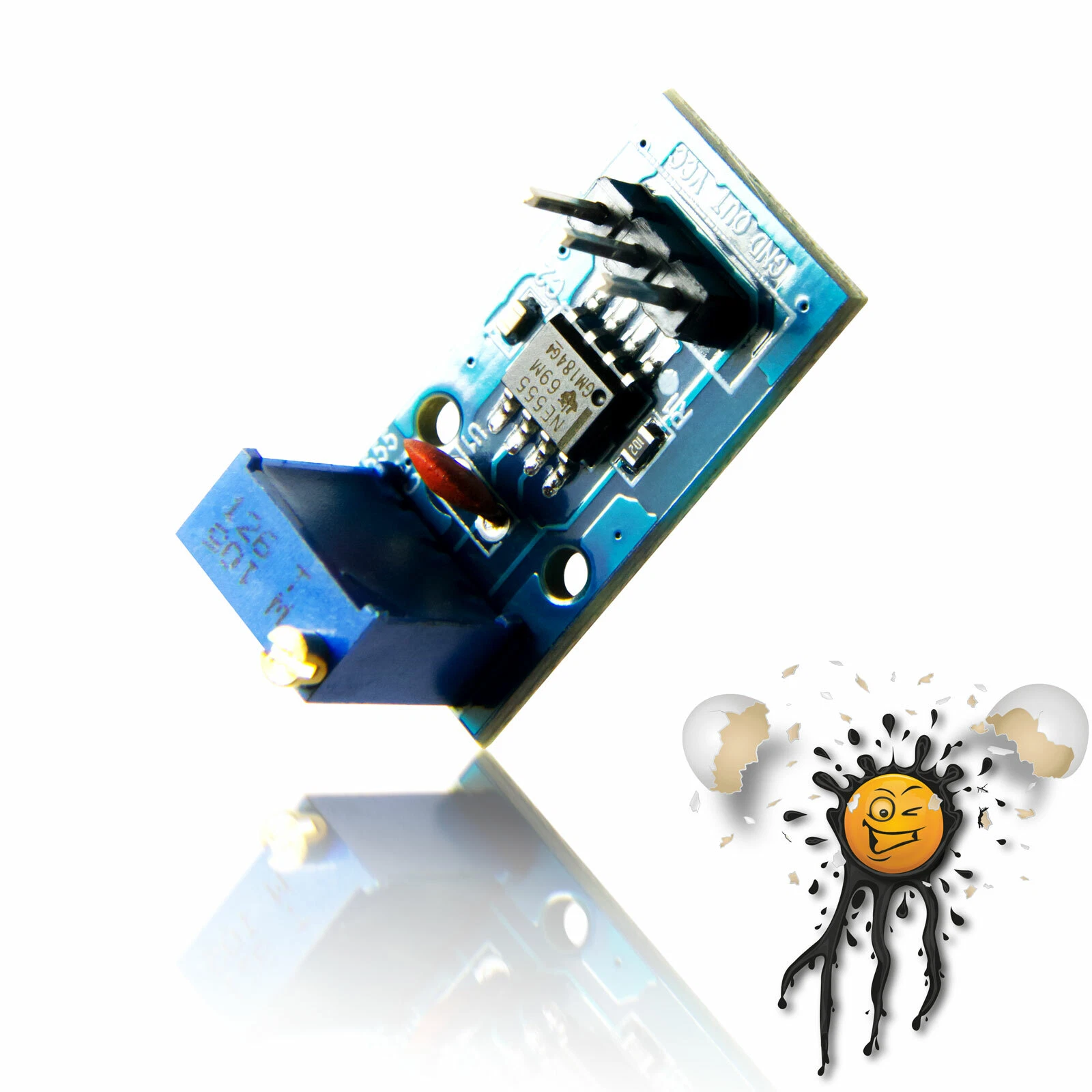

NE555 Standard PWM Signal Generator © androegg







Das NE555 Signal PWM Generator Modul ist wie folgt verfügabr:

  • 4Hz.-1.3KHz. Standard Modul (blau)
  • 1Hz.-200KHz. Extended Modul (rot)

    •

    Das NE555 Standard Signalgenerator Modul erlaubt Eingangsspannungen von 5-12V und erzeugt Frequenzbereiche von 4 Hz. bis 1,3 KHz.

    Die Signalausgabe ist mittels Potentiometer einstellbar.



    Das NE555 Extended Signal Generator Modul erlaubt Eingangsspannungen von 5-15V  und erzeugt Frequenzbereiche von 1 Hz. bis 200 KHz.



    Mittels Jumper kann das NE555 Signalgenerator Modul auf 4 Frequenzbereiche

  •  Niedrige Frequenz von 1Hz ~ 50Hz
  • Mittlere Frequenz von 50Hz ~ 1 kHz
  • Mittlere bis hohe Frequenz von 1 KHz ~ 10 kHz
  • Hochfrequenz von 10 kHz ~ 200 kHz

    • konfiguriert werden.



    NE555 PWM Signalgenerator

    Die Signalausgabe / Spannung / PWM Signal

  • Frequenz
  • Duty Cycle

    • kann gesondert mittels den 2 Potentiometer eingestellt werden

    NE555 Signal PWM Generator Module available

  • 4Hz.-1.3KHz. Standard Modul e(blue)
  • 1Hz.-200KHz. Extended Module (red)

    •

    The NE555 Standard pulse generator Module with adjustable duty cycle based on NE555 timer IC. The NE555 pulse generator module generates pulses from approximately 4Hz to 1.3Khz.

    The Signal Output is adjustable thru potentiometer



    The NE555 Extended Module is optimized as a

  • square wave signal generator to produce square wave signals for experimental development use
  • in applications such as driving stepper motors
  • an adjustable pulse for microcontroller applications
  • pwm signal genarator

    •

    Thru Jumper Settings 4 frequncy ranges are selectable

  • low frequency range from 1Hz. - 50Hz.
  • middle frequency range from 50Hz. - 1KHz.
  • middle / high frequency range from 1KHz. - 10KHz.
  • high frequency range from 10KHz. - 200KHz.

    •

    NE555 PWM Signalgenerator



    The Signal / Voltage / PWM Output is adjustable thru

  • frequency potentiometer
  • Duty Cycle potentiometer
    		•

    Ihre Vorteile

    • wir berechnen Nur 1 mal Versandkosten (ganz gleich wie viele Artikel)
    • Versand erfolgt 6 Tage die Woche (Mo. - Sa.)
    • Bestellungen bis 12:00 Uhr Versand noch am gleichen Tag
    • Fragen oder Probleme? kurze Nachricht genügt



    your benefit

    • we only charge shipping costs once
    • we ship 6 days a week (Mo. - Sa.)
    • Orders before 12:00 same day shipped
    • Questions or Problems? Just send a message

    NE555 Signal Frequency Generator Features:

    • Working Voltage 5V-12V
    • Frequency Range from 4Hz. - 1.3KHz.
      • Frequency Range Min: 4Hz @ 50% Duty Cycle
      • Frequency Range Max: 1.3KHz @ 98% Duty Cycle
    • Supply Current: 10mA
    • Output Current: 200mA max. Source or Sink
    • Dimensions 28 x 11 x 12 mm

    NE555 Extended Signal Frequency Generator Features:

    • Working Voltage 5V-15V
    • Frequency Range from 1Hz. - 200KHz., selectable thru Jumper Settings
      • low frequency range from 1Hz. - 50Hz.
      • middle frequency range from 50Hz. - 1KHz.
      • middle / high frequency range from 1KHz. - 10KHz.
      • high frequency range from 10KHz. - 200KHz.
    • free adjustable Duty Cycle
    • free adjustable frequency
    • Dimensions 31 x 22 x 18 mm
