AC Strom Current Hall Sensor Modul ZMCT103C 5A ADC

AC Strom Current Hall Sensor Transformer Modul ZMCT103C 5A ADC arduino

ZMCT103C AC Current Sensor 0-5 A © androegg

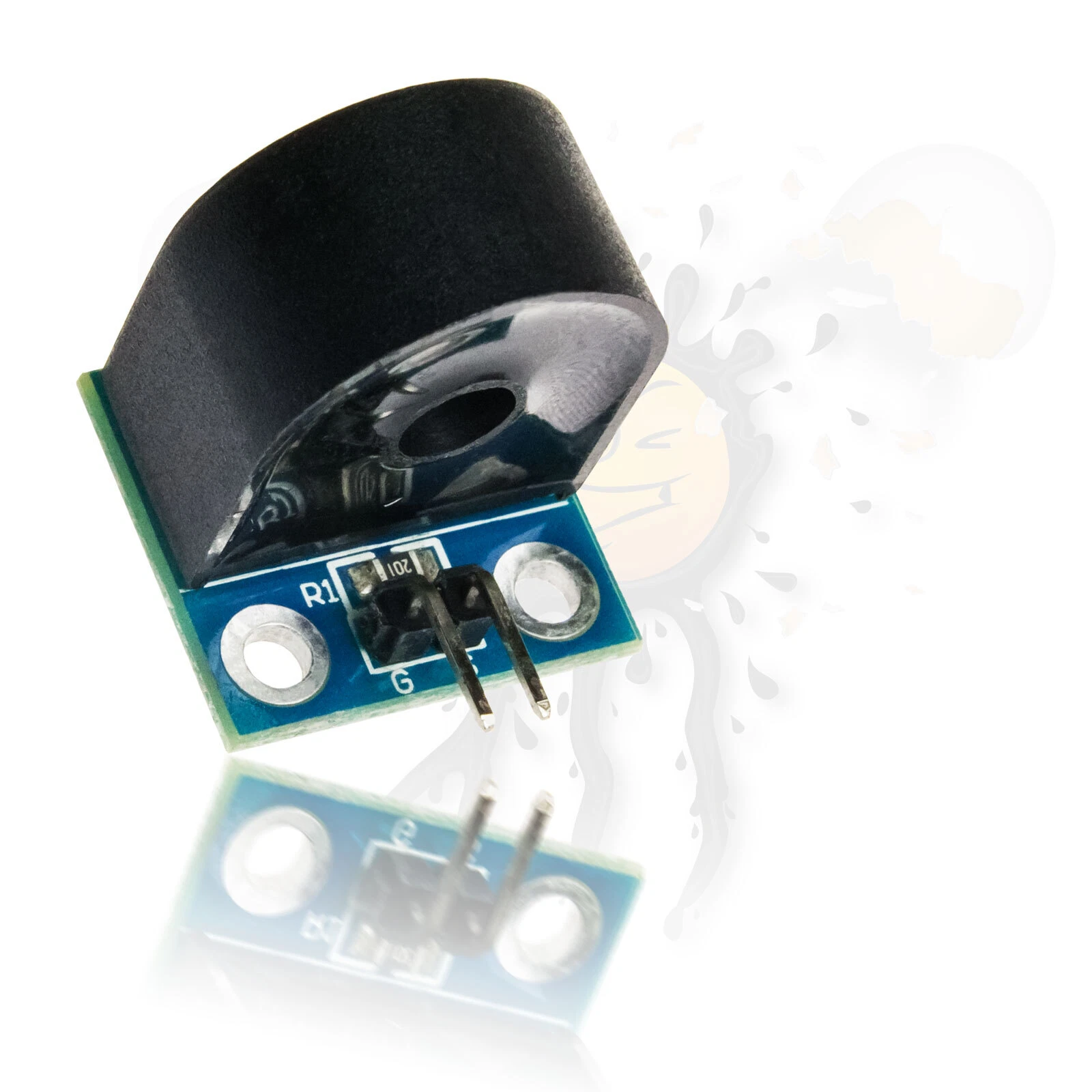

AC Current Sensor 0-5 A

AC Current Sensor 0-5 A © androegg

AC Current Sensor 0-5 A

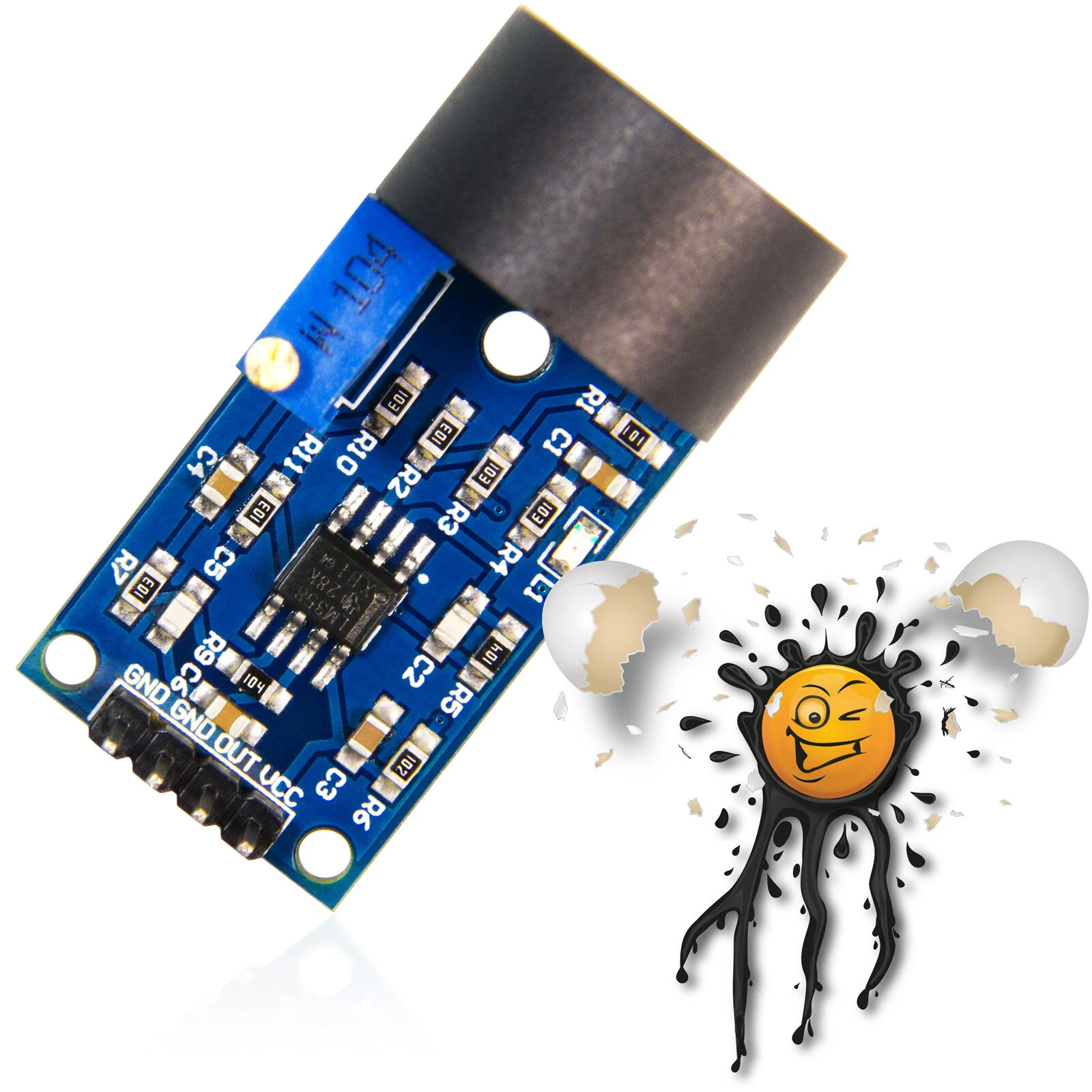

ZMCT103C AC current sensor module adjustable signal output © androegg

ZMCT103C non invasive AC current sensor

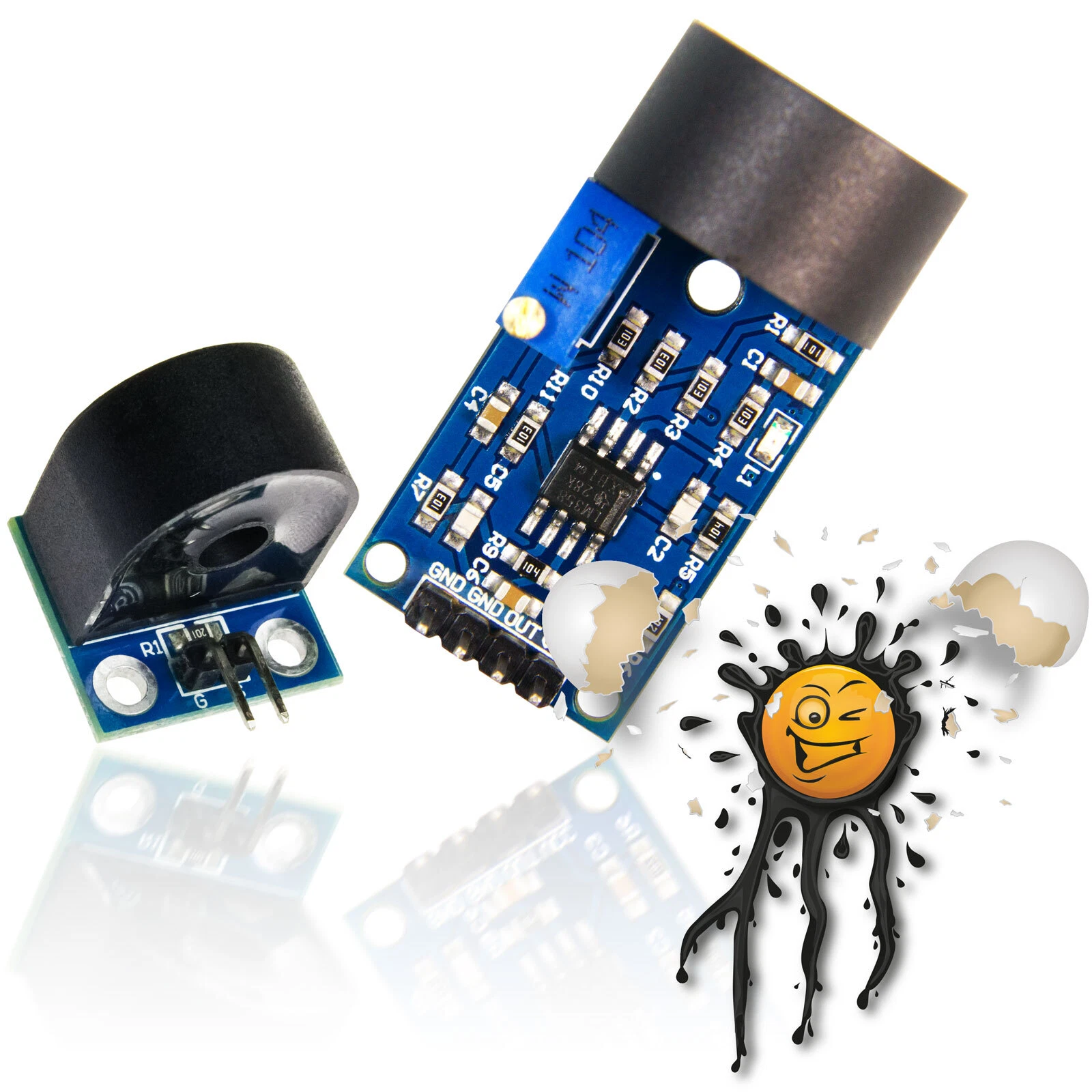

Der 5A Strom Sensor ist wie folgt verfügbar:

  • ZMCT103C Sensor
  • ZMCT103C Modul

    •

    Ähnlich wie ein Spannungsteiler, reduziert der 5A AC Mini-Stromsensor das Ausgabesignal um den Faktor 1000 (5A Eingang = 5mA Ausgangssignal).

    Das ZMCT103C Modul verfügt zusätzlich über einen LM358 Operationsverstärker in Kombination mit einem Potentiometer zur Einstellung der Amplitude / Wellenform. Das maximale Ausgangssignal beträgt dabei höchstens die Hälfte der Versorgungsspannung (VCC).



    Der 5A AC Strom Sensor erfasst Strombereiche von 0 bis 5 A. Die Signalausgabe des Stromsensor erfolgt analog und kann mittels Analog Digital Konverter umgesetzt werden.

    Die Signalausgabe des AC Stromsensors erfolgt dabei linear und kann somit mittels einfacher Interpretation bestimmt werden.



    5A AC Hall StromSensor Modul



    Durch das nicht invasive Messverfahren erfolgt das Anschliessen an elektrische Nehmer denkbar einfach, lediglich den 5A AC Stromsensor entsprechend der Spannungsflußrichtung um das Kabel arretieren.



    The 5A AC Current Sensor is available in 2 versions:

  • ZMCT103C Sensor
  • ZMCT103C Modul

    •

    The 5A AC Current Sensor covers a current range from 0 - 5 A. The analog Output Signal range is from 0 to 5mA.

    The ZMCT103C Module has a LM358 Operational Amplifier in combination with a potentiometer. Within the potentiometer the ouput signal amplitude / waveform could be adjusted. The measured current increases and increases, but the maximum signalvoltage does not exceed the half of Module supply voltage (VCC).

    The analog Signal of our IoT Current Sensor is linear from 0 - 5mA. Therefore the data interpretation its very simple and can be converted in combination with an Analog Digital Converter (ADC).



    5A AC Current Transformer Sensor Module



    Based on the non invasive measurement method, the Current Sensor is easy to install (just attach the Current Sensor in Power Float direction on the Power Line).

    Ihre Vorteile

    • wir berechnen Nur 1 mal Versandkosten (ganz gleich wie viele Artikel)
    • Versand erfolgt 6 Tage die Woche (Mo. - Sa.)
    • Bestellungen bis 12:00 Uhr Versand noch am gleichen Tag
    • Fragen oder Problemen? kurze Nachricht genügt



    your benefit

    • we only charge shipping costs once
    • we ship 6 days a week (Mo. - Sa.)
    • Orders before 12:00 same day shipped
    • Questions or Problems? Just send a message

    5A AC Current Hall Sensor Features:

    • Rated Input Current: 5A
    • Rated output current: 5mA
    • Ratio: 1000: 1
    • Retardation (rated input): ≤30 ‘
    • The linear range: 0 ~ 10A
    • Linearity: 0.2%
    • Accuracy class: 0.2
    • Isolation voltage: 3000V
    • Usage: Measure, measure (household appliances and power tools Control Transformer)
    • Sealing material: epoxy resin
    • Working temperature: -40 ~ + 70 ℃



    5A AC Current Sensor Module Features:

    • Rated Input Current: 5A
    • Rated output current: 5mA
    • Phase difference: less than or equal to 20' (100Ω)
    • Linear range: 0-10A (100Ω)
    • Linearity: 0.2%
    • Precision level: 0.2
    • Isolation withstand voltage: 3000V
    • Working temperature: -40 ° C ~ +70 ° C
    • Sealing material: epoxy resin
    • Module supply voltage: 5-30V DC
