SOLAR ANSCHLUSSKASTEN ÜBERSPANNUNGSSCHUTZ T1+T2 1-2 STRINGS AC DC PHOTOVOLTAIK

Solar Anschlusskasten 1-String oder 2-Strings

Schutz von PV-Anlagen vor Überlastungen und Auswirkungen von Kurzschlüssen in DC- oder AC/DC- Photovoltaikanlagen. Fertig verkablet, steckerfertig.
Das Produkt ist normagerecht mit 6,0 mm2 Solarkabel (12-, 18-, 24- und 36-Module) oder 4, 0 mm2 (6- und 8-Module) verkabelt. Die Schaltanlage hat 13,5 Kabelverschraubungen und Stecker für MC4. Gebrauchter Varistoreinsatz kann ohne Abklemmen des Gerätes sicher ausgetauscht werden.  Aufputzmontage Kasten mit IP65 mit transparenten Türen.

Wichtiger Hinweis

Sofern Sie das Produkt zu einem ermäßigten MwSt.-Satz von 0% zahlungspflichtig bestellen, bestätigen Sie, dass Sie Betreiber der Photovoltaikanlage sind und diese entweder auf bzw. in der Nähe von Privatwohnungen, Wohnungen sowie öffentlichen und anderen Gebäuden, die für dem Gemeinwohl dienende Tätigkeiten genutzt werden, installiert wird, oder die installierte Bruttoleistung der Photovoltaikanlage laut Marktstammdatenregister nicht mehr als 30 Kilowatt (peak) beträgt oder betragen wird.

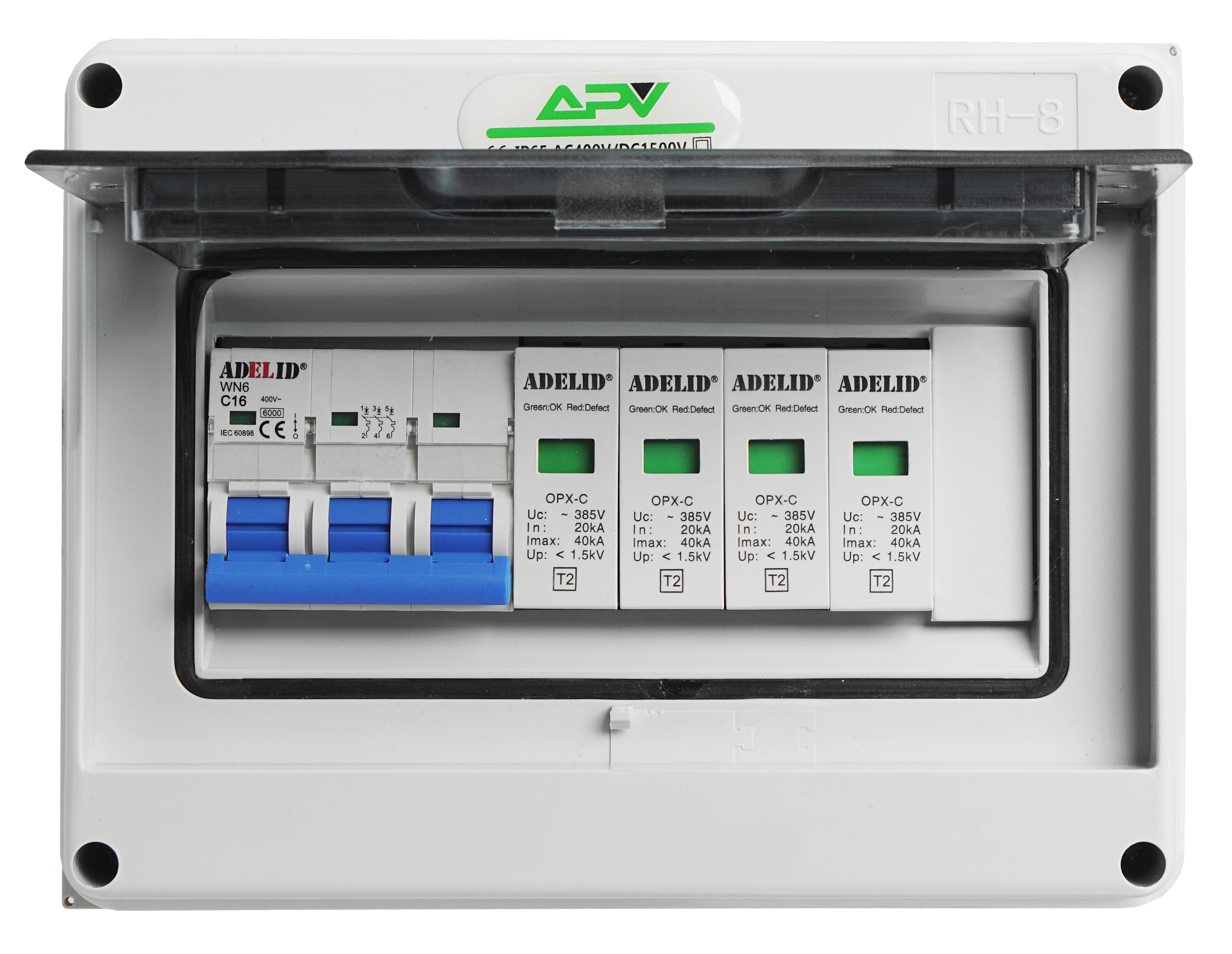

APV-RPV-0-08AC

Solar Anschlusskasten AC 8-Module

Ausstattung:

  • 1x Aufputzgehäuse IP65 8-Module
  • 1x Überspannungschütz Typ II (C) 4P
  • 1x LS-Schalter 3-polig 16A Typ C
  • 2x Kabelverschraubung PG 11
  • 2x Kabelverschraubung PG16
  • Interne Verkabelung: 4 mm2

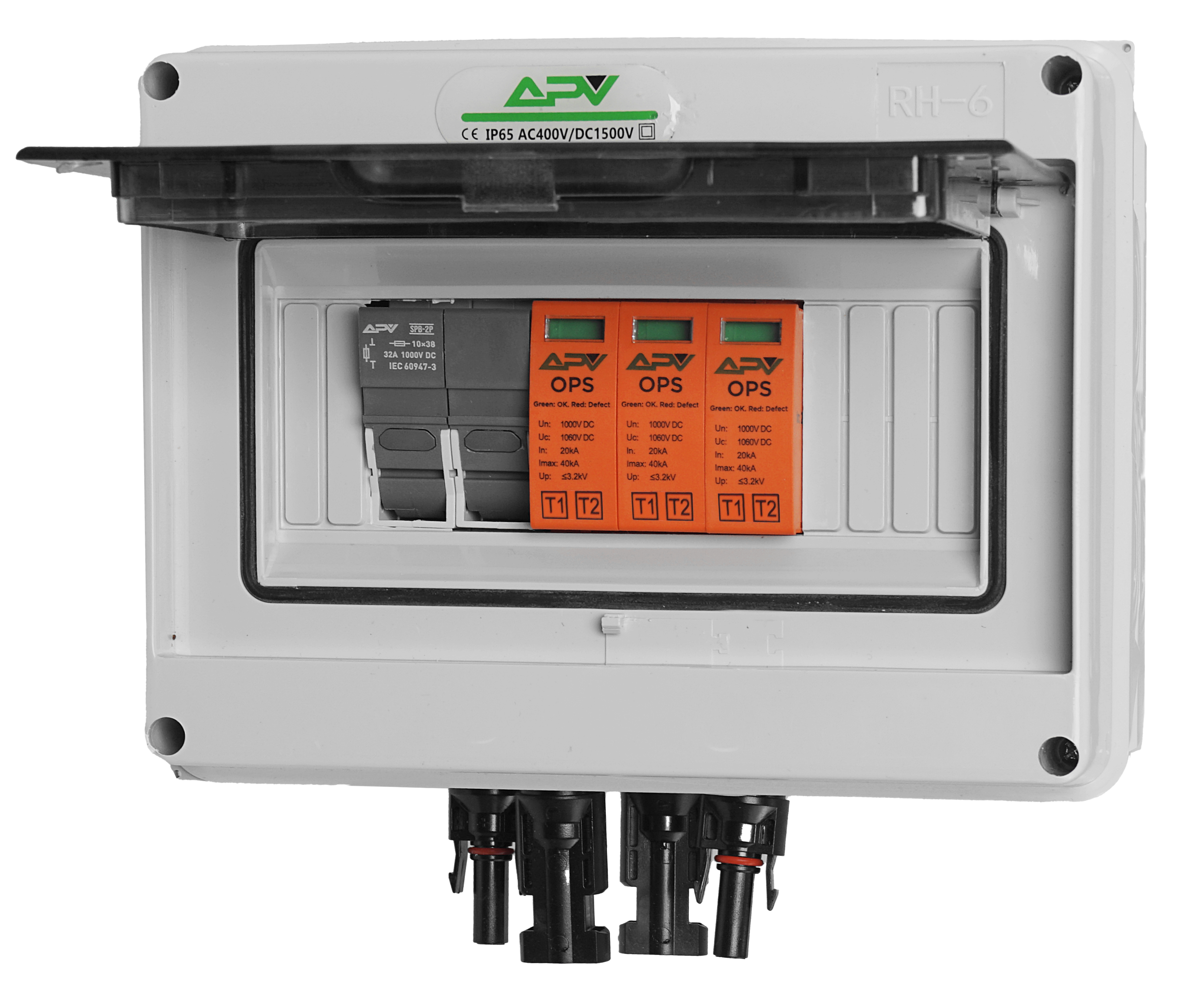

APV-RPV-1-06DC

Solar Anschlusskasten DC 1-String 6-Module

Ausstattung:

  • 1x Aufputzgehäuse IP65 6-Module
  • 1x Blitzschutz APV 3P 1000V DC 32A (T2 oder T1+T2)
  • 1x PV-Sicherungshalter 2-polig
  • 2x DC-Sicherungstrennschalter 15A 10x38 1000V DC
  • 2x Kabelverschraubung PG 13,5
  • 2x Stecker für MC4-PM
  • 2x Gummistopfen
  • 1x Montageset: Schrauben, Dübel
  • Interne Verkabelung: 4 mm2

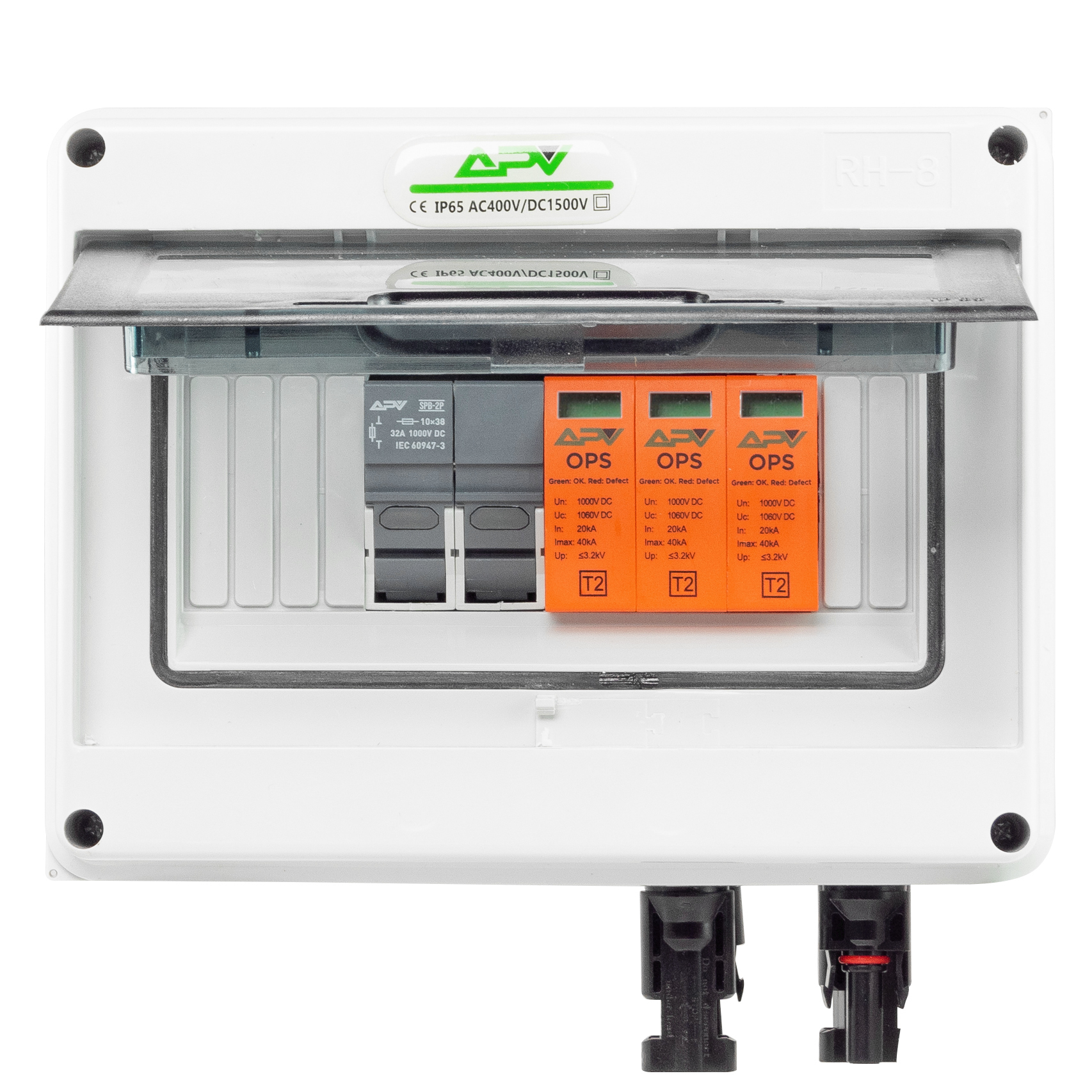

APV-RPV-1-08DC

Solar Anschlusskasten DC 1-String 8-Module

Ausstattung:

  • 1x Aufputzgehäuse IP65 8-Module
  • 1x Blitzschutz APV 3P 1000V DC 32A (T2 oder T1+T2)
  • 1x PV-Sicherungshalter 2-polig
  • 2x DC-Sicherungstrennschalter 15A 10x38 1000V DC
  • 2x Kabelverschraubung PG 13,5
  • 2x Stecker für MC4-PM
  • 2x Gummistopfen
  • 1x Montageset: Schrauben, Dübel
  • Interne Verkabelung: 4 mm2

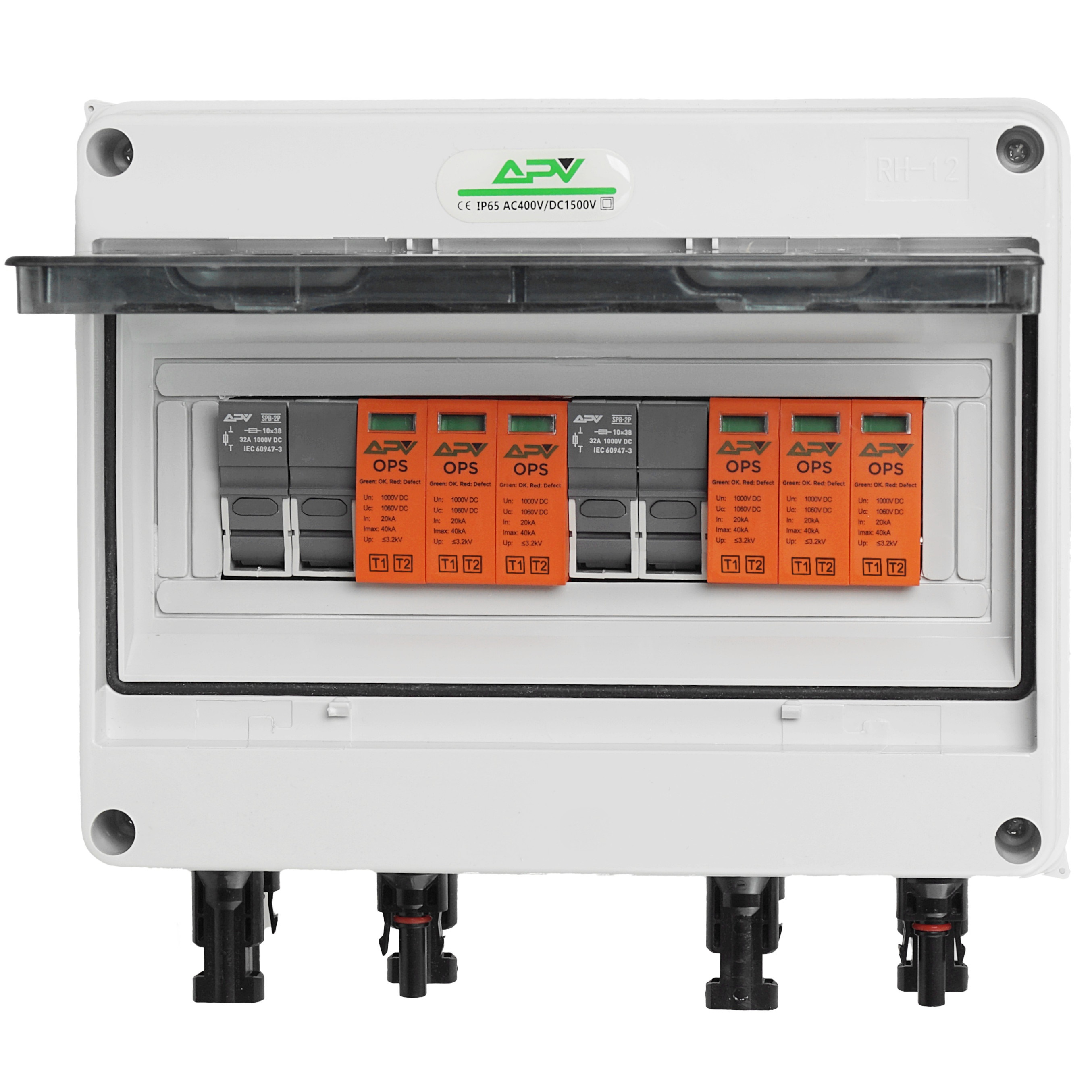

APV-RPV-2-08DC

Solar Anschlusskasten DC 2-Strings 8-Module

Ausstattung:

  • 1x Aufputzgehäuse IP65 8-Module
  • 2x Blitzschutz APV 3P 1000V DC 32A (T2 oder T1+T2)
  • 2x PV-Sicherungshalter 2-polig
  • 4x DC-Sicherungstrennschalter 15A 10x38 1000V DC
  • 2x Kabelverschraubung PG 13,5
  • 2x Stecker für MC4-PM
  • 2x Gummistopfen
  • 1x Montageset: Schrauben, Dübel
  • Interne Verkabelung: 4 mm2

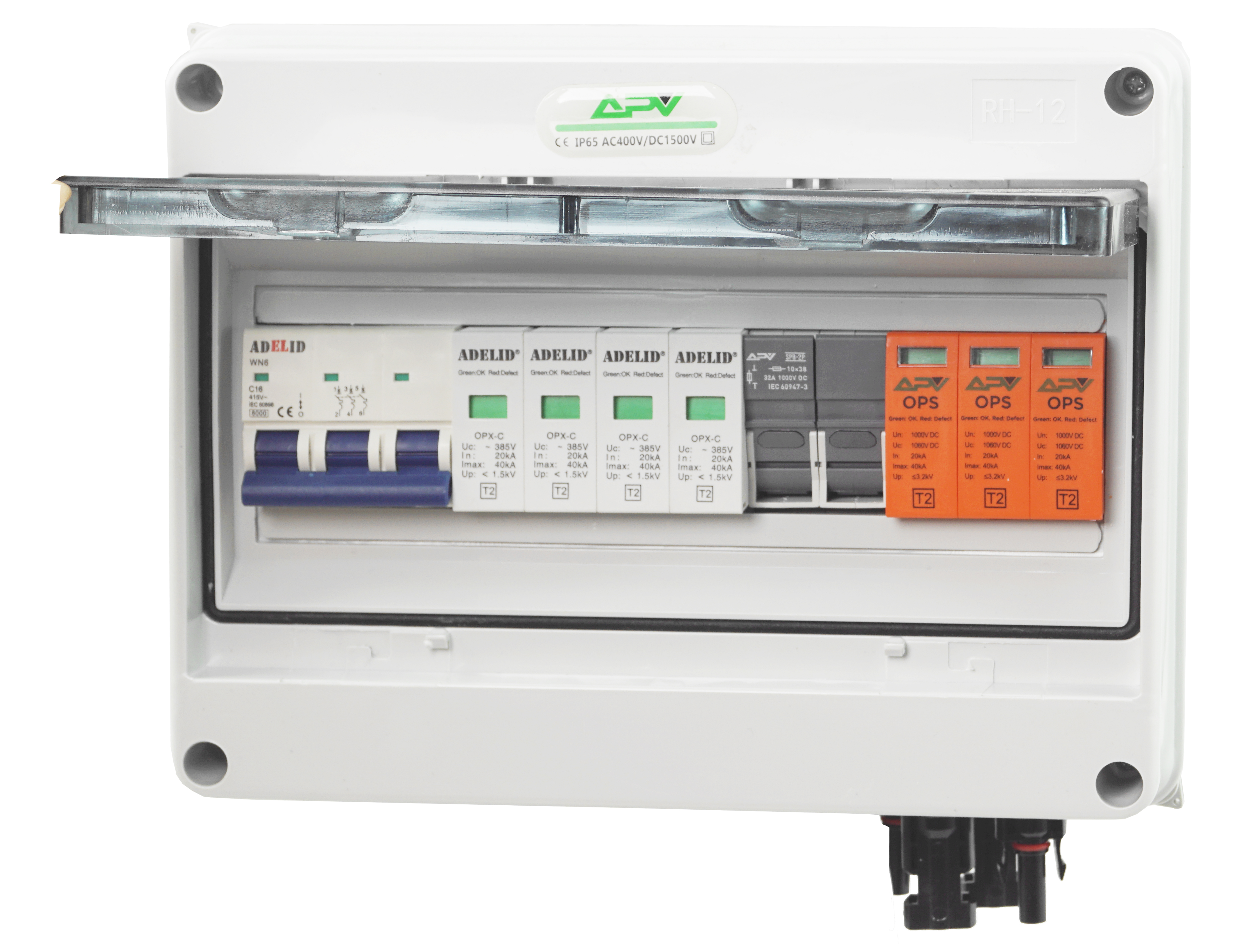

APV-RPV-1-12

Solar Anschlusskasten DC/AC 1-String 12-Module

Ausstattung:

  • 1x Aufputzgehäuse IP65 12-Module
  • 1x Blitzschutz APV 3P 1000V DC 32A (T2 oder T1+T2)
  • 1x PV-Sicherungshalter 2-polig
  • 2x DC-Sicherungstrennschalter 15A 10x38 1000V DC
  • 1x LS-Schalter 3-polig C16A
  • 2x Kabelverschraubung PG 11
  • 2x Kabelverschraubung PG 16
  • 2x Stecker für MC4-PM
  • 4x Gummistopfen
  • Interne Verkabelung: 6 mm2

APV-RPV-2-12DC

Solar Anschlusskasten DC 2-Strings 12-Module

Ausstattung:

  • 1x Aufputzgehäuse IP65 12-Module
  • 2x Blitzschutz APV 3P 1000V DC 32A (T2 oder T1+T2)
  • 2x PV-Sicherungshalter 2-polig
  • 4x DC-Sicherungstrennschalter 15A 10x38 1000V DC
  • 2x Kabelverschraubung PG 11
  • 4x Stecker für MC4-PM
  • 2x Gummistopfen
  • Interne Verkabelung: 6 mm2

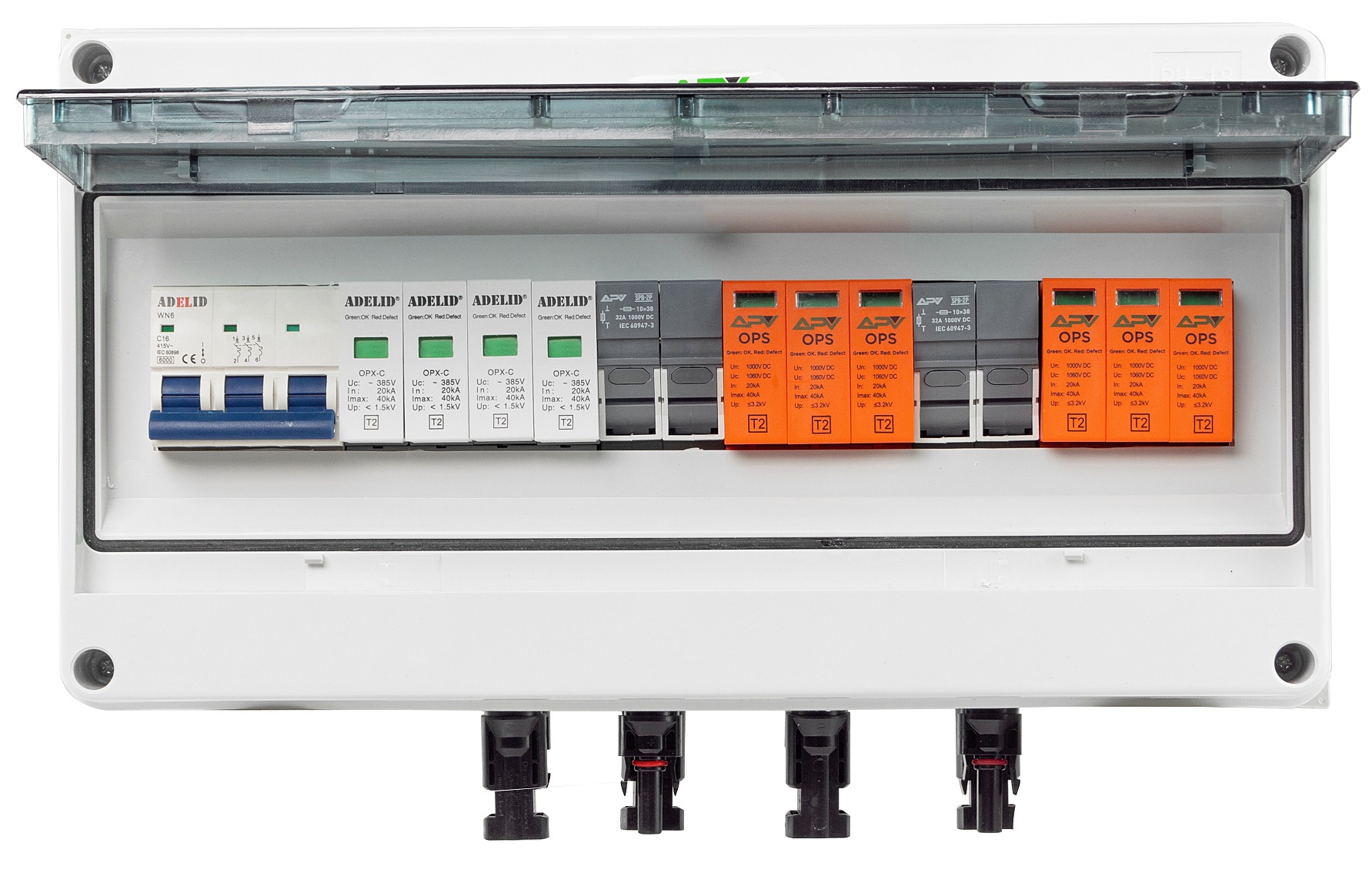

APV-RPV-2-18

Solar Anschlusskasten DC/AC 2-Strings 18-Module

Ausstattung:

  • 1x Aufputzgehäuse IP65 18-Module
  • 2x Blitzschutz APV 3P 1000V DC 32A (T2 oder T1+T2)
  • 2x PV-Sicherungshalter 2-polig
  • 4x DC-Sicherungstrennschalter 15A 10x38 1000V DC
  • 1x Blitzschutz 4-polig C (T2)
  • 1x LS-Schalter 3-polig C16A
  • 2x Kabelverschraubung PG 11
  • 2x Kabelverschraubung PG 16
  • 4x Stecker für MC4-PM
  • 2x Gummistopfen
  • Interne Verkabelung: 6 mm2

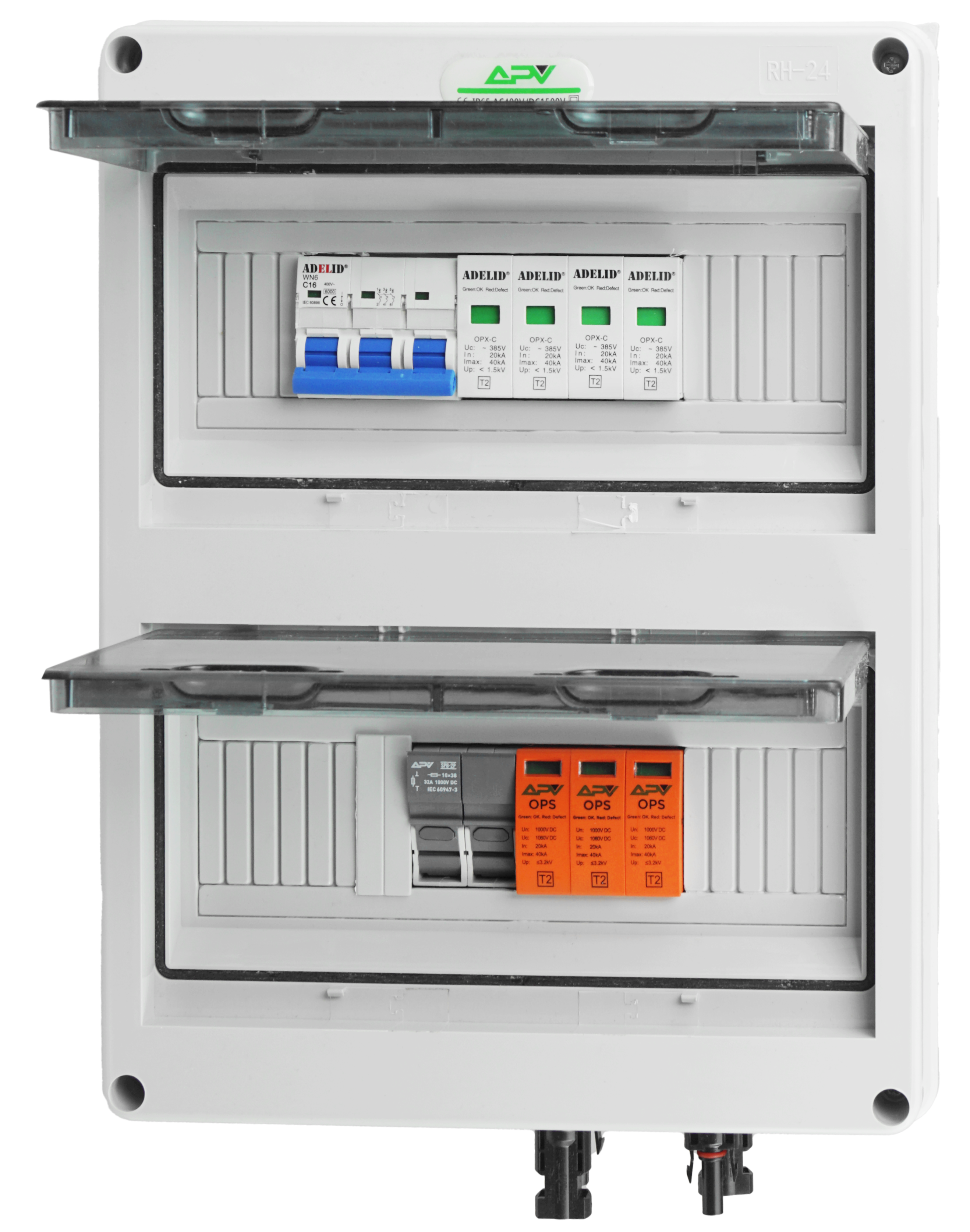

APV-RPV-1-24

Solar Anschlusskasten DC/AC 1-String 24-Module

Ausstattung:

  • 1x Aufputzgehäuse IP65 24-Module
  • 1x Blitzschutz APV 3P 1000V DC 32A (T2 oder T1+T2)
  • 1x PV-Sicherungshalter 2-polig
  • 2x DC-Sicherungstrennschalter 15A 10x38 1000V DC
  • 1x Blitzschutz 4-polig C (T2)
  • 1x LS-Schalter 3-polig C16A
  • 2x Stecker für MC4-PM
  • 2x Gummistopfen
  • Interne Verkabelung: 6 mm2

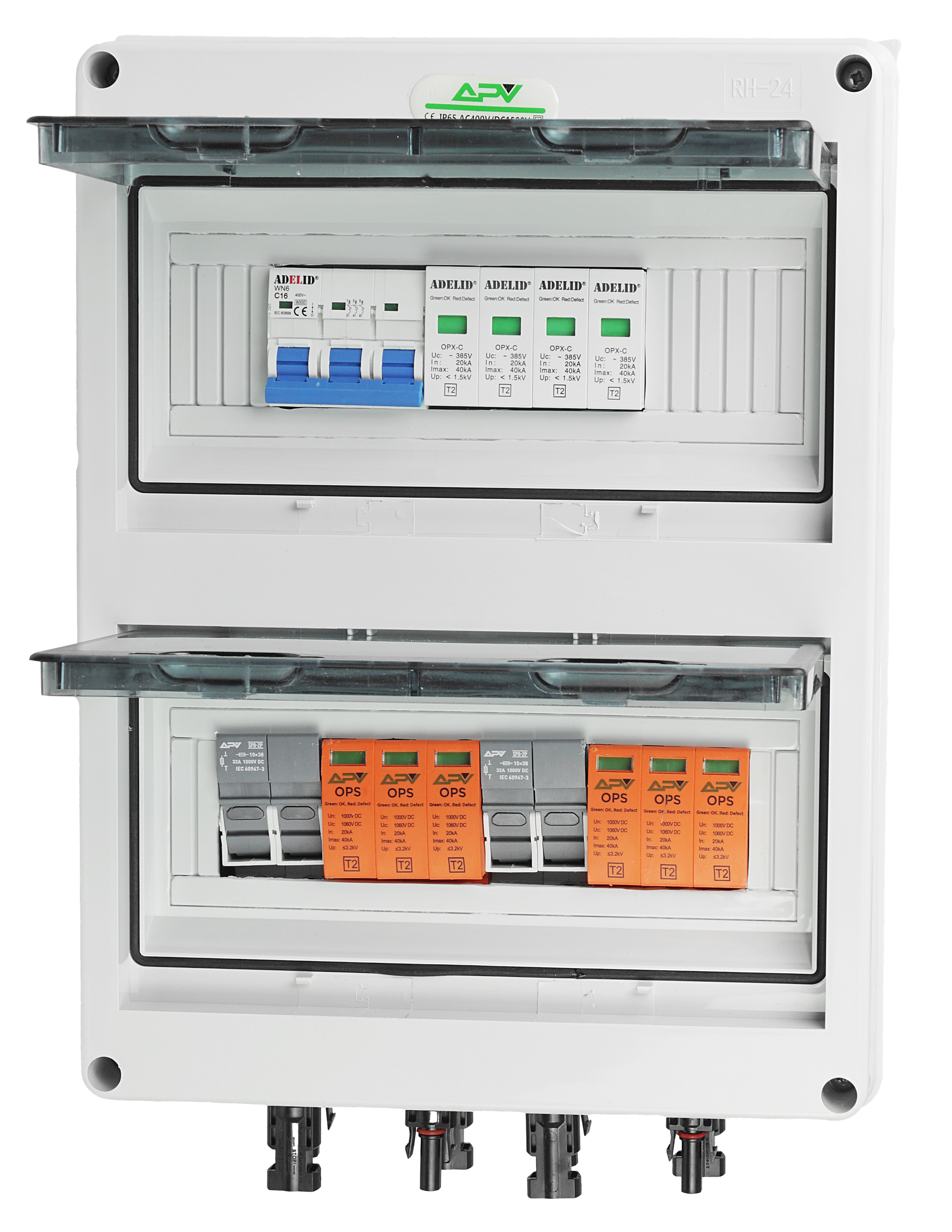

APV-RPV-2-24

Solar Anschlusskasten DC/AC 2-Strings 24-Module

Ausstattung:

  • 1x Aufputzgehäuse IP65 24-Module
  • 2x Blitzschutz APV 3P 1000V DC 32A (T2 oder T1+T2)
  • 2x PV-Sicherungshalter 2-polig
  • 4x DC-Sicherungstrennschalter 15A 10x38 1000V DC
  • 1x Blitzschutz 4-polig C (T2)
  • 1x LS-Schalter 3-polig C16A
  • 4x Stecker für MC4-PM
  • 2x Gummistopfen
  • Interne Verkabelung: 6 mm2

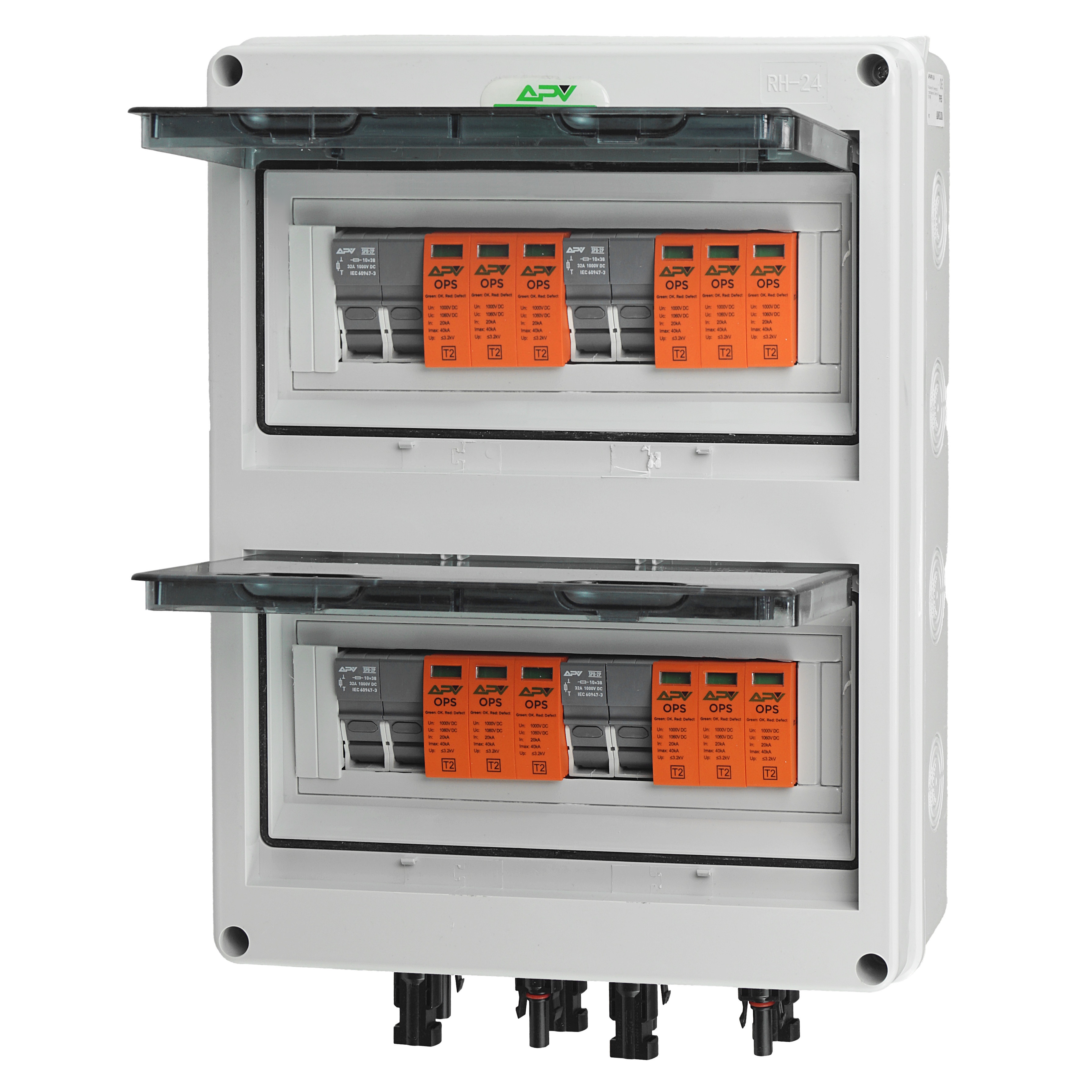

APV-RPV-4-24DC

Solar Anschlusskasten DC 4-Strings 24-Module

Ausstattung:

  • 1x Aufputzgehäuse IP65 24-Module
  • 4x Blitzschutz APV 3P 1000V DC 32A (T2 oder T1+T2)
  • 4x PV-Sicherungshalter 2-polig
  • 8x DC-Sicherungstrennschalter 15A 10x38 1000V DC
  • 4x Kabelverschraubung PG 11
  • 8x Stecker für MC4-PM
  • 2x Gummistopfen
  • Interne Verkabelung: 6 mm2

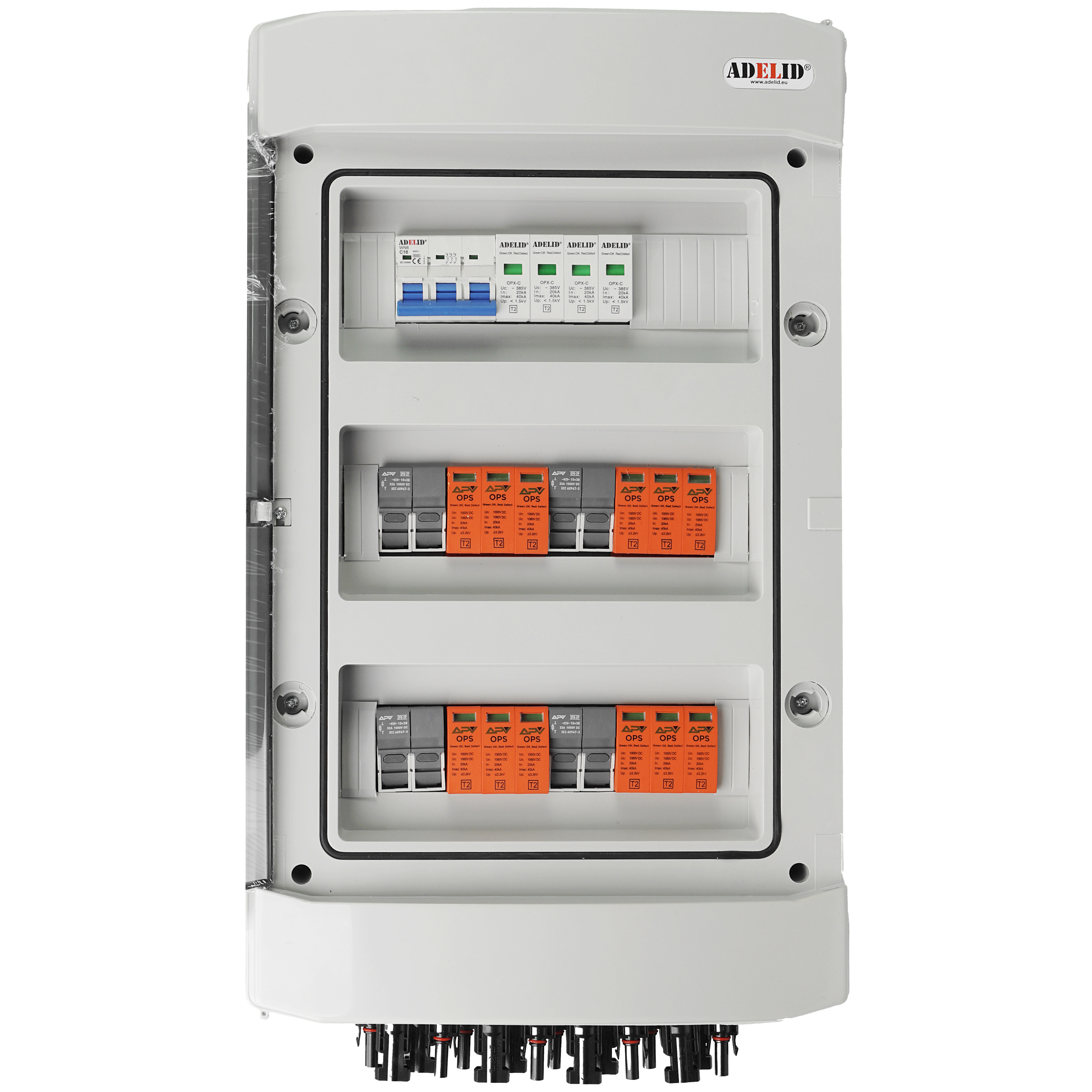

APV-RPV-4-36

Solar Anschlusskasten DC/AC 4-Strings 36-Module

Ausstattung:

  • 1x Aufputzgehäuse IP65 36-Module
  • 4x Blitzschutz APV 3P 1000V DC 32A (T2 oder T1+T2)
  • 4x PV-Sicherungshalter 2-polig
  • 8x DC-Sicherungstrennschalter 15A 10x38 1000V DC
  • 4x Kabelverschraubung PG 11
  • 4x Kabelverschraubung PG 16
  • 1x Blitzschutz 4-polig C (T2)
  • 1x LS-Schalter 3-polig C16A
  • 8x Stecker für MC4-PM
  • 2x Gummistopfen
  • Interne Verkabelung: 6 mm2

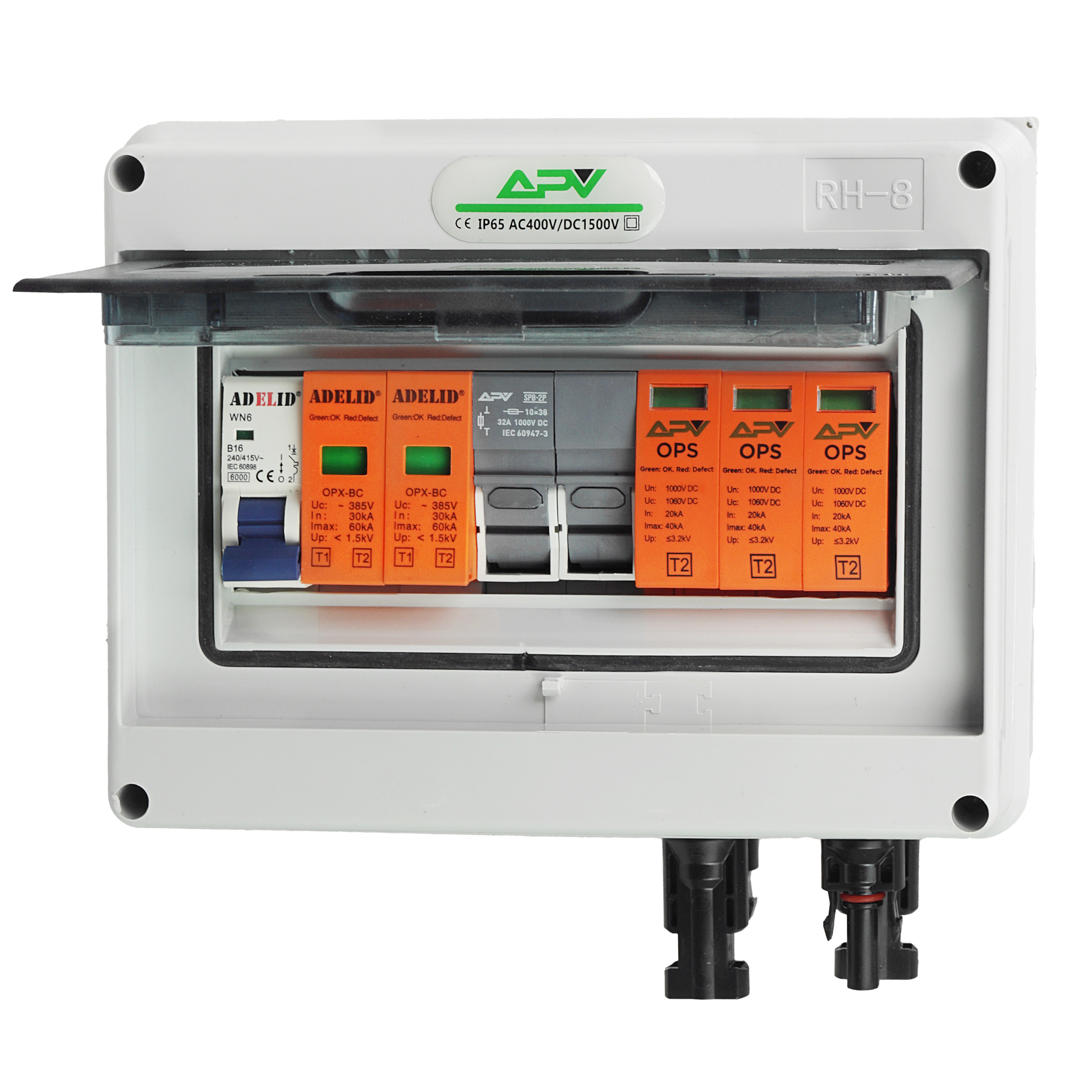

APV-RPV-1-08/1F

Solar Anschlusskasten DC/AC 1-String 8-Module

Ausstattung:

  • 1x Aufputzgehäuse IP65 8-Module
  • 1x Blitzschutz APV 3P T2 1000V DC 32A
  • 1x PV-Sicherungshalter 2-polig
  • 2x DC-Sicherungstrennschalter 15A 10x38 1000V DC
  • 2x Blitzschutz 1-polig B+C
  • 1x LS-Schalter 1-polig B16A
  • 2x Stecker für MC4-PM
  • 2x Kabelverschraubung PG 11
  • Interne Verkabelung: 4 mm2
