SG3525 LM358 Inverter PWM Wechselrichter Modul

SG3525 LM358 Gleich- Wechsel- Spannung Wandler PWM Konverter Wechselrichter Inverter Driver 12-24V Modul

SG3525 LM358 Inverter Driver Board © androegg

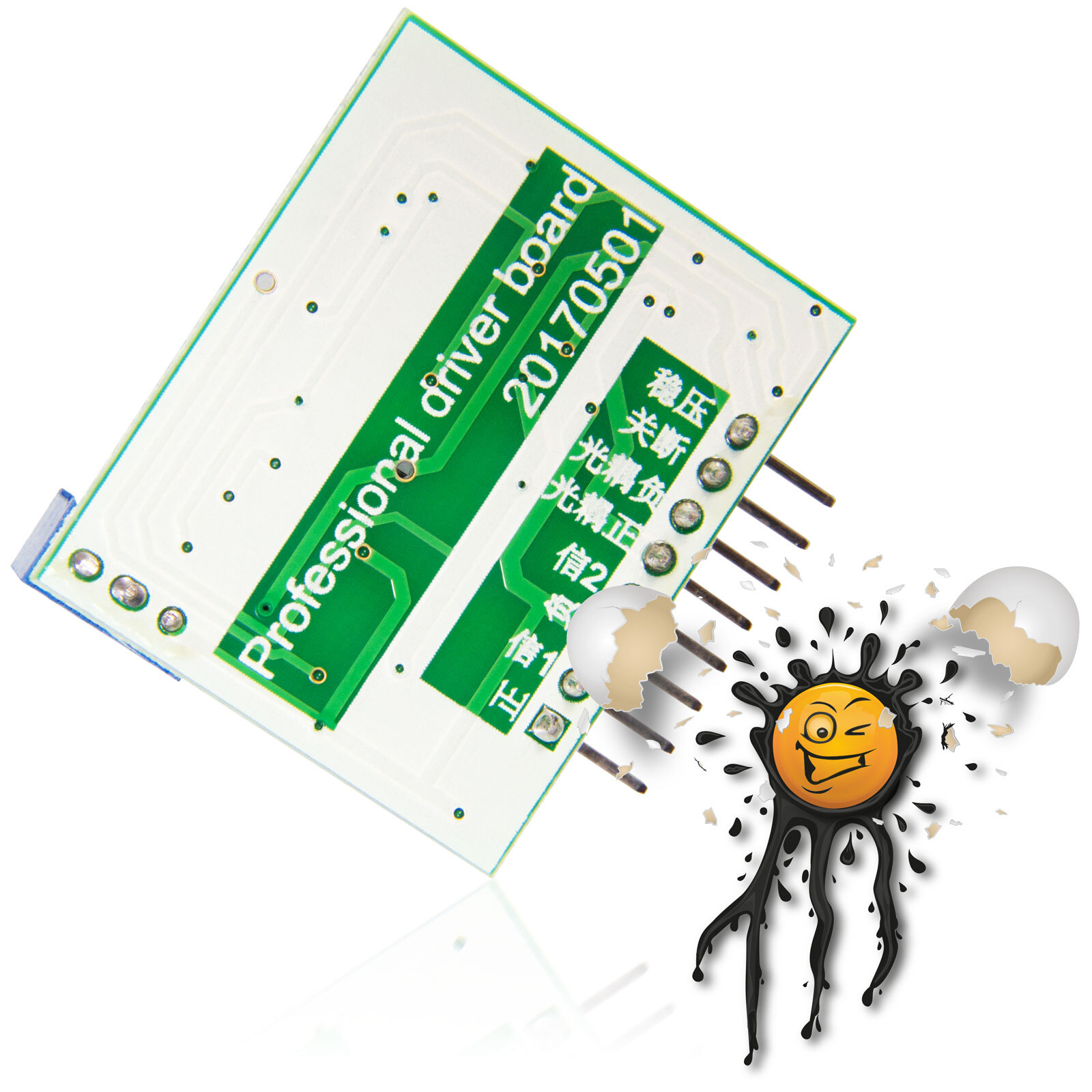

SG3525 LM358 Inverter Driver Board Pin Out © androegg

SG3525 LM358 Inverter Driver Board Schema © androegg











Das Wandlerboard basiert auf dem SG3525 PWM Controller IC in Kombination mit einem PC817 Optokoppler sowie einem LM358 Operationsverstärker.

Das SG3525 LM358 Board erlaubt Spannungen von 12-24V.



Gleich- Wechsel- spannung Wandler Modul

Die gewünschte Frequenz wird mittels Potentiometer eingestellt.

The Inverter Driver Board is based on SG3525 PWM Controller IC in combination with a PC817 Optcoupler and a LM358 Operational. Amplifier.

The SG3525 LM358 Inverter Driver Board supports supply voltage from 12-24V.



DC AC Inverter Driver Module



The required frequency is adjustable thru potentiometer.

Ihre Vorteile

  • wir berechnen Nur 1 mal Versandkosten (ganz gleich wie viele Artikel)
  • Versand erfolgt 6 Tage die Woche (mo.-Sa.)
  • Bestellungen bis 12:00 Uhr Versand noch am gleichen Tag
  • Fragen oder Problemen? kurze Nachricht genügt



your benefit

  • we only charge shipping costs once
  • we ship 6 days a week (Mo. - Sa.)
  • Orders before 12:00 same day shipped
  • Questions or Problems? Just send a message

SG3525 LM358 Inverter Module Features:

  • Output:12-24V
  • Driver current:1A(max)
  • Output voltage: 12-24V
  • Pin Description:
  1. positive power supply
  2. signal output
  3. power anode
  4. signal output
  5. optocoupler input positive
  6. optocoupler output negative
  7. signal off
  8. PWM adjustment
