- Kleinmengen
- kein Mindestbestellwert
- faire Preise
- schnelle Lieferung
- einfache Zahlung
- fundierte Beratung

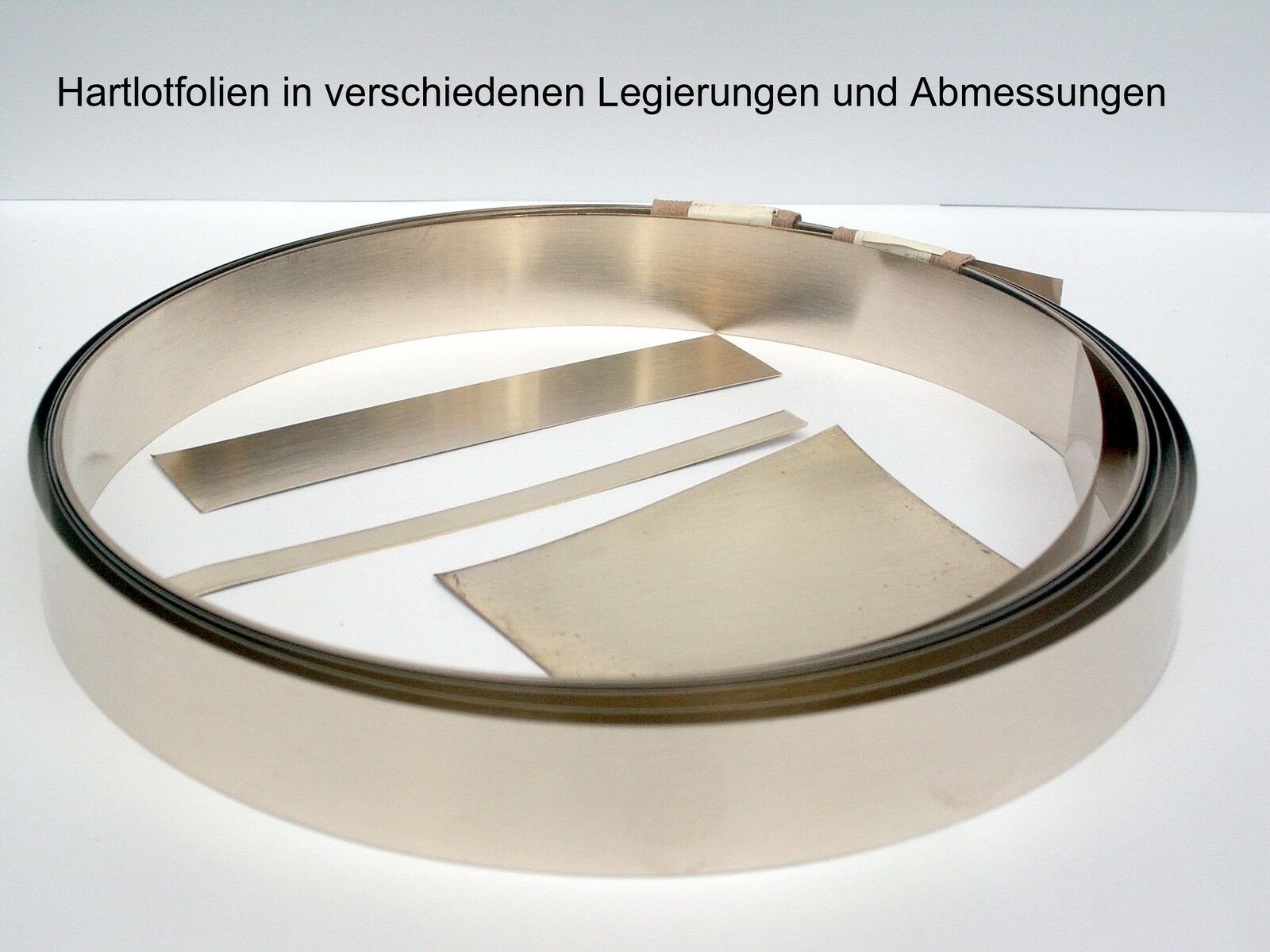

Lötfolie Lotfolie Silberlot Abm. 0,3 x 3,0 x 100 mm für das Löten von Hartmetall
FONTARGEN A 312 F, hochsilberhaltige Schicht- oder Sandwich-Lotfolie in der Abm. 0,3 x 3,0 x 100 mm
Cadmiumfreie, hochsilberhaltige Schichtlotfolie für spezielle Lötarbeiten im Bereich der Hartmetall-Werkzeugherstellung. Sie wird verwendet für Flächenlötungen der Verbindung Hartmetall-Stahl.
Lieferumfang des Angebotes
- 1 Stück A 312 F Abm. 0,3 x 3,0 x 100 mm
- Technisches Datenblatt zum Produkt
- Infobroschüre "Grundlagen des erfolgreichen Hartlötens" als PDF-Datei per Email
Das für das Löten erforderliche Flussmittel (FONTARGEN F 300 HFS) ist in diesem Angebot nicht enthalten. Angebote für Flussmittel und Sets inkl. Flussmittel finden Sie hier im Shop.
Folgende weitere lieferbare Abmessungen finden Sie hier im Shop:
- 0,4 x 6,0 mm in verschiedenen Längen
- 0,4 x 70,0 mm in verschiedenen Längen
Eigenschaften und Anwendung
FONTARGEN A 312 F ist eine spezielle Lofolie die hauptsächlich für Lötungen an Hartmetall/Stahl-Verbindungen eingesetzt wird. Diese Lotfolie ist eine sogenannte Schicht- oder Sandwichlotfolie, die eine Kupfermittelschicht besitzt, die während des Lötens nicht aufgeschmolzen wird. Die Kupfermittelschicht dient zum Ausgleich der bei diesen Lötungen auftretenden Spannungen.
Typische Produkte
- Kreissägeblätter
- Drehmeissel
- Kernlochbohrer
- Schneidmesser
- Gurtabstreifer
- Stubbenfräser
Grundsätzliche Informationen zum Löten von Hartmetall/Stahl-Verbindungen
Die außergewöhnlichen Eigenschaften der Hartmetalle ergeben beim Verbindungslöten mit Stahlwerkstoffen besondere Probleme, welche aus den unterschiedlichen Wärmeaus-dehnungskoeffizienten von Hartmetallen und Trägerstählen resultieren.
Sobald das Lot unterhalb des Solidus erstarrt ist, beginnen sich aufgrund des unterschied-lichen Schrumpfens, beim Abkühlen in den beiden durch das Lot verbundenen Partnern Spannungen auszubilden. Der Trägerstahl wird am Schrumpfen gehindert und daher in der Nähe der Lötnaht gedehnt, es entstehen innere Zugspannungen. Das Hartmetall dagegen wird wegen seiner geringeren Schrumpfung gestaucht, es ergeben sich hier Druckspannungen. Diese Kombination aus mehreren Spannungsarten führt in vielen Fällen zu einem Biegemoment im Hartmetall, welches dann zu Hartmetallrissen führen kann
Die auftretenden Spannungen können durch die Wahl eines geeigneten, niedrigschmelzenden Lotes und eines optimierten Montagespaltes positiv beeinflußt werden. In diesem Zusammenhang empfiehlt sich, vor allem bei großflächigen Hartmetall/Stahl-Verbindungen, die Anwendung einer Schicht- oder Sandwich-Lotfolie wie die FONTARGEN A 312 F. Der breite Lötspalt und die weiche Kupferschicht sorgen bei der Abkühlung durch die dadurch ermöglichte plastische Verformung für den Abbau der entstehenden Spannungen.
Geeignete Grundwerkstoffe
- Hartmetall/Stahl-Verbindungen
Normen
DIN EN 1044: AG 502
DIN 8513: L - Ag 49 (Cu)
Technische Angaben
- Arbeitstemperatur: 690°C
- Schmelzbereich: 680 - 705°C
- Scherfestigkeit: 150 - 300 N/mm² je nach Co-Anteil des Hartmetalles
- Dehnung: 35 %
- Spez. Gewicht: 9,0 g/cm³
- Optimaler Lötspalt: 0,20 mm
Geeignete Wärmequellen
- Acetylen/Sauerstoff-Brenner
- Propan/Sauerstoff oder Propan/Luft-Brenner
- Induktions- und Widerstandserwärmung
Sollten Sie Fragen zur Verarbeitung oder Verwendbarkeit des Produktes für Ihre Lötarbeit haben, senden Sie uns Ihre Fragen bitte per Email oder rufen Sie uns einfach an. Wir helfen gerne weiter.
Alle Angaben über unsere Produkte, Geräte und Verfahren beruhen auf eingehender Forschungsarbeit und anwendungstechnischer Erfahrung. Wir vermitteln diese Ergebnisse in Wort und Schrift nach bestem Gewissen, das entbindet den Verbraucher jedoch nicht von der Pflicht, unsere Erzeugnisse und Verfahren selbstverantwortlich zu prüfen, insbesondere, wenn Anwendung und Verfahren von uns nicht ausdrücklich schriftlich gutgeheißen wurden.
