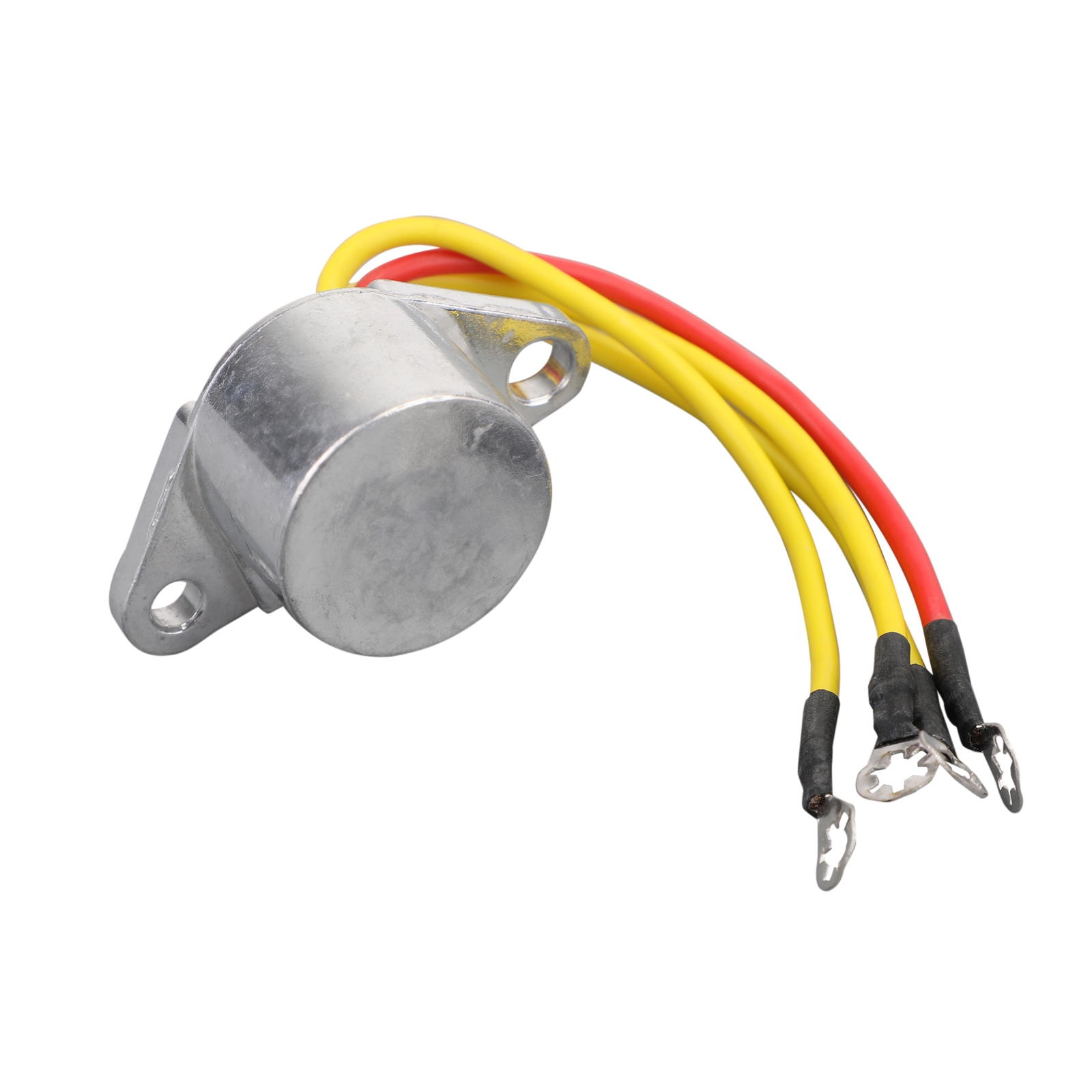

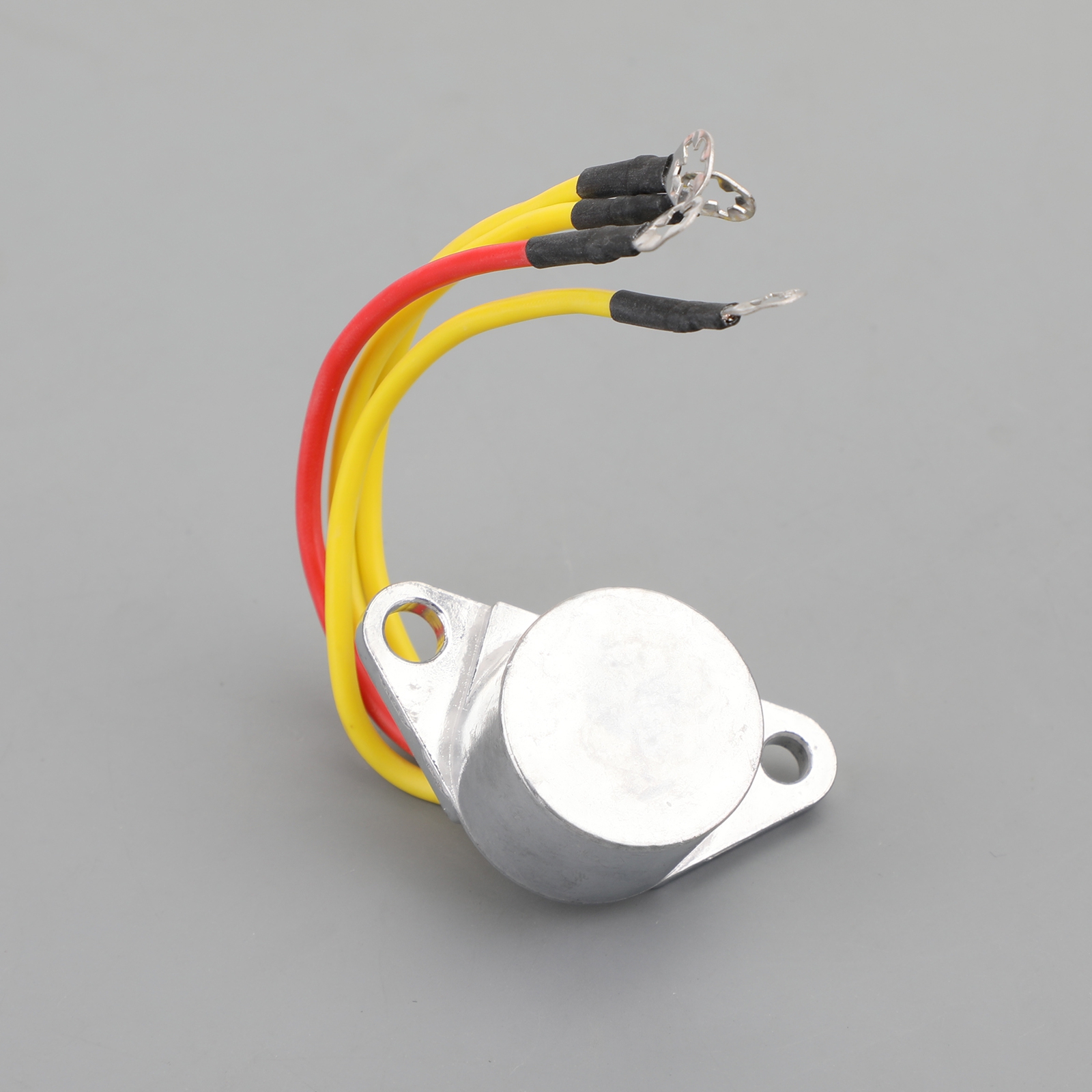

4-Wire Regulator Rectifier Fit For Johnson / Evinrude Outboard 4.5hp-60hp 173692 581366 581778

Features:
Direct replacement to your original unit.
Plug-and-play, direct fit, easy installation.
No assembly required.
Higher grade of electric components.
Improved heat sink and charging capabilities.
The quality exceeds or meet the OEM equipment.
All products shipped are tested.

Specifications:
Condition: Aftermarket 100% Brand New
Quanity: 1 PC
Type: Voltage Regulator Rectifier

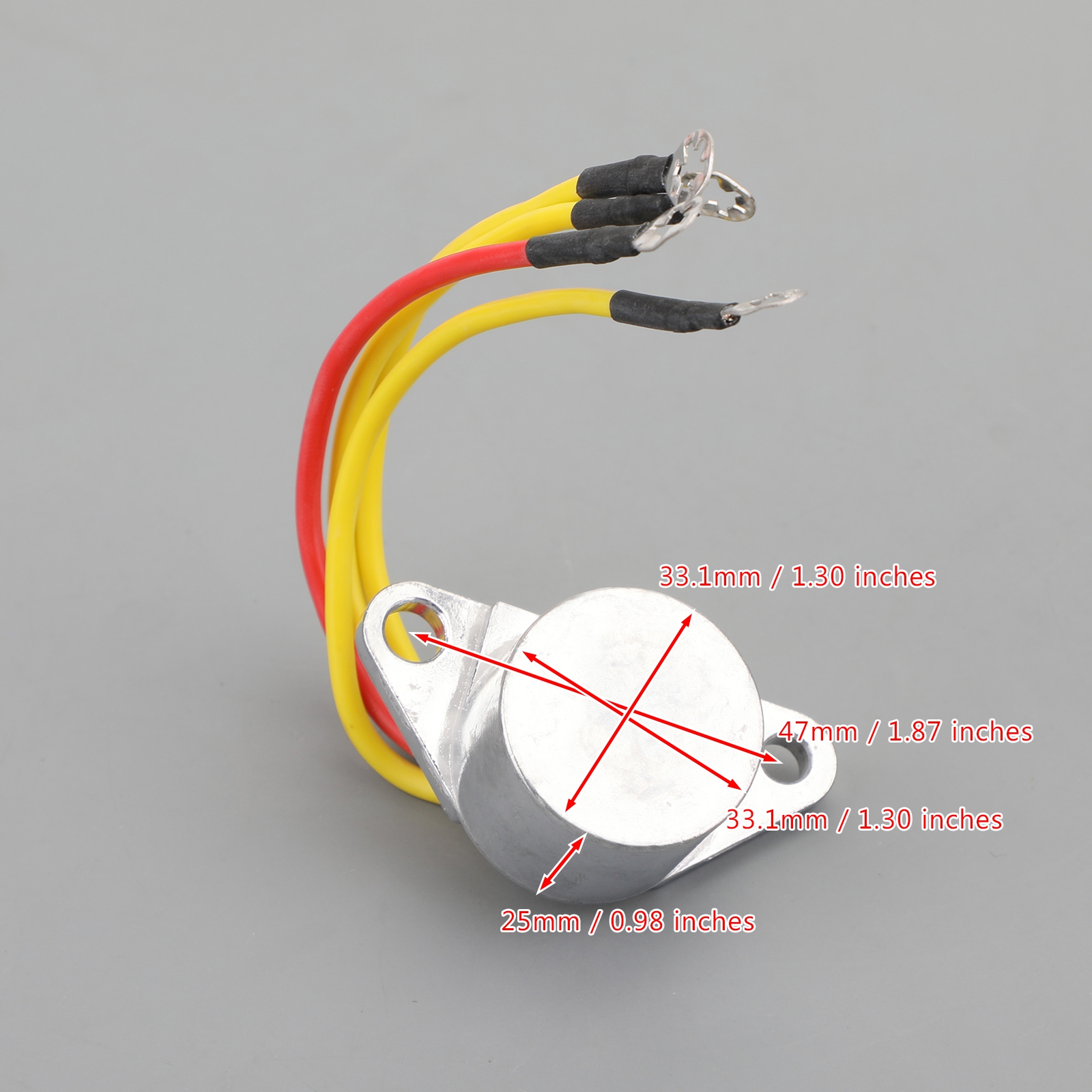

Dimensions:
Length: 33.1mm / 1.30 inches
Width: 33.1mm / 1.30 inches
Height: 25mm / 0.98 inches
Mounting Holes: 47mm / 1.87 inches

Other Specifications:
Number of plug interface pins: 4
Number of Plugs: 4
Number of Wires: 4

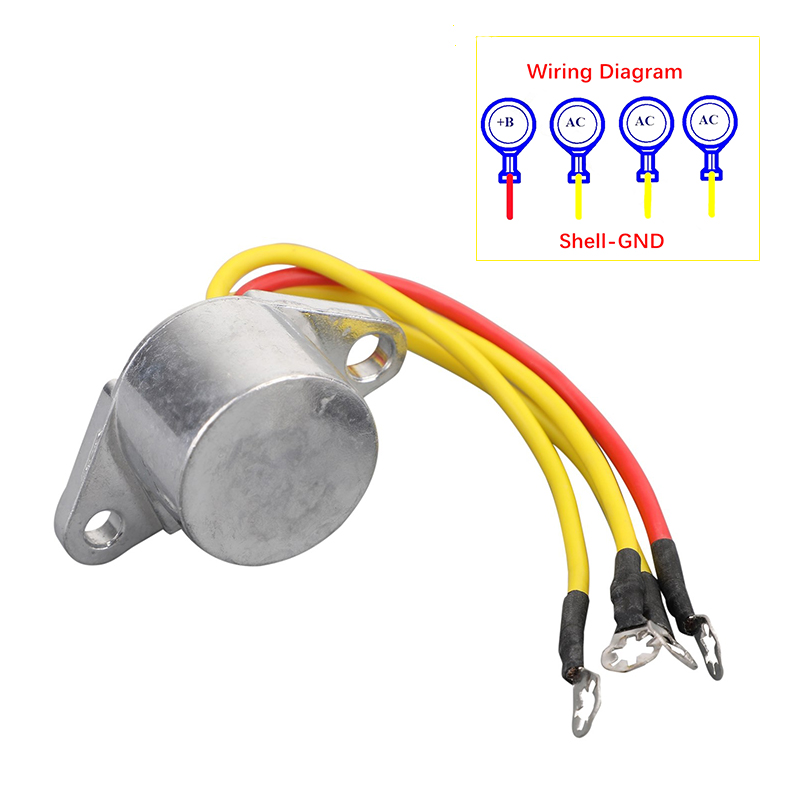

Wiring Diagram:
Red - B+
Yellow - AC
Yellow - AC
Yellow - AC
Shell - Ground

Replacement Part Number:
173692
581366
581778
582304
583940

Fits Models:
Fit for Johnson / Evinrude 4.5 HP 1982-1983
Fit for Johnson / Evinrude 5 HP 1996-1998
Fit for Johnson / Evinrude 6 HP 1984-2001
Fit for Johnson / Evinrude 7.5 HP 1982-1983
Fit for Johnson / Evinrude 8 HP 1984-2001
Fit for Johnson / Evinrude 9.9 HP 1980-1992
Fit for Johnson / Evinrude 15 HP 1980-1992
Fit for Johnson / Evinrude 20 HP 1985-1998
Fit for Johnson / Evinrude 25 HP 1980-2003
Fit for Johnson / Evinrude 28 HP 1986-1996
Fit for Johnson / Evinrude 30 HP 1984-2003
Fit for Johnson / Evinrude 35 HP 1980-1984/1986-1988/1993
Fit for Johnson / Evinrude 40 HP 1984-1993
Fit for Johnson / Evinrude 45 HP 1989-1992
Fit for Johnson / Evinrude 48 HP 1987-1993
Fit for Johnson / Evinrude 50 HP 1980-1993
Fit for Johnson / Evinrude 55 HP 1980-1981/1989-1992/1996-1997
Fit for Johnson / Evinrude 60 HP 1980-1985

Package Includes:
1x Regulator Rectifier

Note:
Before installing your new regulator rectifier;

Check the AC output of the stator.
Replace any burned or corroded connectors on stator and regulator/rectifier
Check and repair any melted wiring.
Use hi-temp dielectric grease on all connectors.

How to distinguish CDI box with AC fired or CDI box with DC fired?
If headlights turn on without the engine running(with just the key on), it is a DC system. In the AC system, turning  headlights on require the engine to be running. Another indication is, if the engine will only runs with a battery it is DC. If it will runs without a battery, it is a AC system.

What does the voltage regulator do?
This regulator has the task of converting the alternating voltage (AC) generated by the alternator into the direct voltage (DC) 12V used in the vehicle electrical system and keeping the voltage within a certain range.
The voltage regulator is also responsible for ensuring that the battery is charged and that the light bulbs do not burn out.

How do I know if the charge regulator can be defective?
- Incandescent lamps burn out all the time.
- Headlights get brighter and darker.
- The battery is constantly empty.

The product on offer is an accessory or spare part and thus is not an original product of the vehicle manufacturer.
The name of the vehicle manufacturer is stated only as an indication of the determination of the product being offered as an accessory or spare part, to clarify, for which vehicle the product on offer fits.

Italia

Raddrizzatore a 4 fili per fuoribordo Johnson / Evinrude 4.5hp-60hp 173692 581366 581778

Caratteristiche:
Sostituzione diretta dell'unità originale.
Plug-and-play, montaggio diretto, facile installazione.
Non è richiesto alcun assemblaggio.
Componenti elettrici di qualità superiore.
Dissipatore di calore e capacità di carica migliorati.
La qualità supera o soddisfa l'equipaggiamento OEM.
Tutti i prodotti spediti sono testati.

Specifiche:
Condizione: Aftermarket 100% Nuovo di zecca
Quantità: 1 PC
Tipo: Regolatore di tensione Raddrizzatore

Dimensioni:
Lunghezza: 33,1 mm / 1,30 pollici
Larghezza: 33,1 mm / 1,30 pollici
Altezza: 25 mm / 0,98 pollici
Fori di montaggio: 47 mm / 1,87 pollici

Altre specifiche:
Numero di pin dell'interfaccia a spina: 4
Numero di spine: 4
Numero di fili: 4

Schema di cablaggio:
Rosso - B+
Giallo - CA
Giallo - CA
Giallo - CA
Guscio - Terra

Numero di parte sostitutiva:
173692
581366
581778
582304
583940

Modelli adatti:
Adatto per Johnson / Evinrude 4.5 HP 1982-1983
Adatto per Johnson / Evinrude 5 HP 1996-1998
Adatto per Johnson / Evinrude 6 HP 1984-2001
Adatto per Johnson / Evinrude 7.5 HP 1982-1983
Adatto per Johnson / Evinrude 8 HP 1984-2001
Adatto per Johnson / Evinrude 9,9 HP 1980-1992
Adatto per Johnson / Evinrude 15 HP 1980-1992
Adatto per Johnson / Evinrude 20 HP 1985-1998
Adatto per Johnson / Evinrude 25 HP 1980-2003
Adatto per Johnson / Evinrude 28 HP 1986-1996
Adatto per Johnson / Evinrude 30 HP 1984-2003
Adatto per Johnson / Evinrude 35 HP 1980-1984/1986-1988/1993
Adatto per Johnson / Evinrude 40 HP 1984-1993
Adatto per Johnson / Evinrude 45 HP 1989-1992
Adatto per Johnson / Evinrude 48 HP 1987-1993
Adatto per Johnson / Evinrude 50 HP 1980-1993
Adatto per Johnson / Evinrude 55 HP 1980-1981/1989-1992/1996-1997
Adatto per Johnson / Evinrude 60 HP 1980-1985

Il pacchetto include:
1x Regolatore Raddrizzatore

Nota:
Prima di installare il nuovo regolatore raddrizzatore;

Controllare l'uscita AC dello statore.
Sostituire eventuali connettori bruciati o corrosi sullo statore e sul regolatore/raddrizzatore.
Controllare e riparare eventuali cablaggi fusi.
Utilizzare grasso dielettrico ad alta temperatura su tutti i connettori.

Come distinguere la scatola CDI con alimentazione CA o la scatola CDI con alimentazione CC?
Se i fari si accendono senza che il motore sia acceso (con la sola chiave inserita), si tratta di un sistema a corrente continua. Nel sistema a corrente alternata, l'accensione dei fari richiede che il motore sia acceso. Un'altra indicazione è che se il motore funziona solo con una batteria, si tratta di un sistema a corrente continua. Se funziona senza batteria, si tratta di un sistema CA.

Cosa fa il regolatore di tensione?
Questo regolatore ha il compito di convertire la tensione alternata (CA) generata dall'alternatore nella tensione continua (CC) a 12 V utilizzata nell'impianto elettrico del veicolo e di mantenere la tensione entro un certo intervallo.
Il regolatore di tensione ha anche il compito di garantire che la batteria sia carica e che le lampadine non si brucino.

Come faccio a sapere se il regolatore di carica può essere difettoso?
- Le lampade a incandescenza si bruciano continuamente.
- I fari diventano sempre più luminosi.
- La batteria è costantemente scarica.

Il prodotto offerto è un accessorio o un pezzo di ricambio e quindi non è un prodotto originale del produttore del veicolo.
Il nome del produttore del veicolo è indicato solo come indicazione della determinazione del prodotto offerto come accessorio o pezzo di ricambio, per chiarire a quale veicolo si adatta il prodotto offerto.

 ⚠️ Da leggere prima dell'acquisto: Guida alla conferma della compatibilità

Passaggio 1: controlla l'intervallo di compatibilità di base
Questa parte è adatta solo per i modelli elencati nell'[Elenco compatibilità] e per i modelli nella descrizione del prodotto. Non può essere utilizzato su veicoli non elencati.
Si prega di non giudicare solo in base all'anno del modello e all'aspetto: lotti diversi della stessa auto potrebbero avere parti completamente diverse.

Passaggio 2: preparare le seguenti informazioni chiave (si consiglia di fornirle tutte)
✓ Numero di identificazione del veicolo (VIN) completo di 17 cifre
 (Posizione: angolo inferiore sinistro del parabrezza anteriore/patente di guida/targhetta montante B della portiera principale del conducente)
✓ Numero di parte originale (visibile rimuovendo la parte vecchia o verificando con il negozio 4S)
✓ Anno/marca/modello/cilindrata del veicolo

Passaggio 3:  ✅Verifica manuale gratuita della compatibilità
Ti preghiamo di inviarci il codice VIN + il numero di parte originale prima di effettuare un ordine e il servizio clienti controllerà la compatibilità per te.
