Bitte beachten Sie, dass dies ein Aftermarket -Teil ist, das ab Jahren 2010 Opel Movano entspricht
Diese Kamera ist so konzipiert, dass sie das 3. Bremslicht auf der Rückseite des Fahrzeugs ersetzt.
Bitte beachten Sie, dass diese Auflistung mit allem geliefert wird, was für die Installation dieses Systems erforderlich ist
Das alte Licht wird einfach entfernt und durch dieses Gerät ersetzt. Anschließend wird ein 10 -m -Kabel zu Ihrem Monitor vor dem Fahrzeug geführt.
Bitte beachten Sie die Anweisungen unten, um Installationsanweisungen anzuzeigen.
Kameraspezifikationen:
Kabellänge - 10 Meter
System - NTSC
Kredit: 1.9
Miniminierung: 0LUX (LED ON)
Bildsensoren: 1/3 "Farb HD CMOS/CCD
Perfekte IR -Nachtsicht, 8 PCs IR LED
Nachtsicht Entfernung: 30ft
Mindestbeleuchtung. <0,5 BLC: Auto
Weißabgleich: Auto, Videofarbe: farbenfroh
Wasserdichte Klasse: IP68
Effektive Pixel: 756 (h)*504 (v)
Pixelauflösung: 600 TV -Linien
Videoausgabe: 1.0VP-P, 75
Elektronischer Verschluss: 1/60
S/N -Verhältnis: besser als 48 dB
Linsenwinkel: 170 °
Betriebstemperatur: -20 ° C+70 ° C RH95%
Lagertemperatur: -40 ° C+100 ° C RH95%
Arbeitskraft (DC): 12 V/1,5
Watt Stromverbrauch: 90 mA Max
Videokabel ist RCA -Stecker
Bildschirmgröße: 4,3 "(16: 9)
Farbe: Schwarz
Anzeigegröße: 4.3 "
Elementgröße: ca. 13,4 * 11,2 * 2,5 cm / 5,28 * 4,41 * 0,98 Zoll
Auflösung: 480x234
Materialtyp: ABS -Kunststoff
Artikelgewicht: 340 g
Bitte beachten Sie, dass das Bild auf diesem Monitor nicht umgedreht werden kann, sodass es nicht auf den Kopf gestellt werden kann
Installationstipps: Zwei-Wege-Video-Eingänge zeigen einen schwarzen Bildschirm an, wenn kein Signal vorhanden ist
2-Kanal-Videoeingabe: V1/ V2 Auto-Switching (V1-Anzeige zuerst)
HINWEIS: Bitte schließen Sie das Videokabel der Rückseiteview -Kamera mit dem gelben Kabel von LCD an (Video V1).
Dann zeigt das LCD -Video der Kamera, wenn Sie sich umkehren, und hören Sie auf, Film zu spielen (automatische Switching).
Eigenschaften:
Einfach zu installieren
Durch Faltendesign kann der Monitor außer Sichtweite vor Dieben schützen
Vollfarbige Anzeige

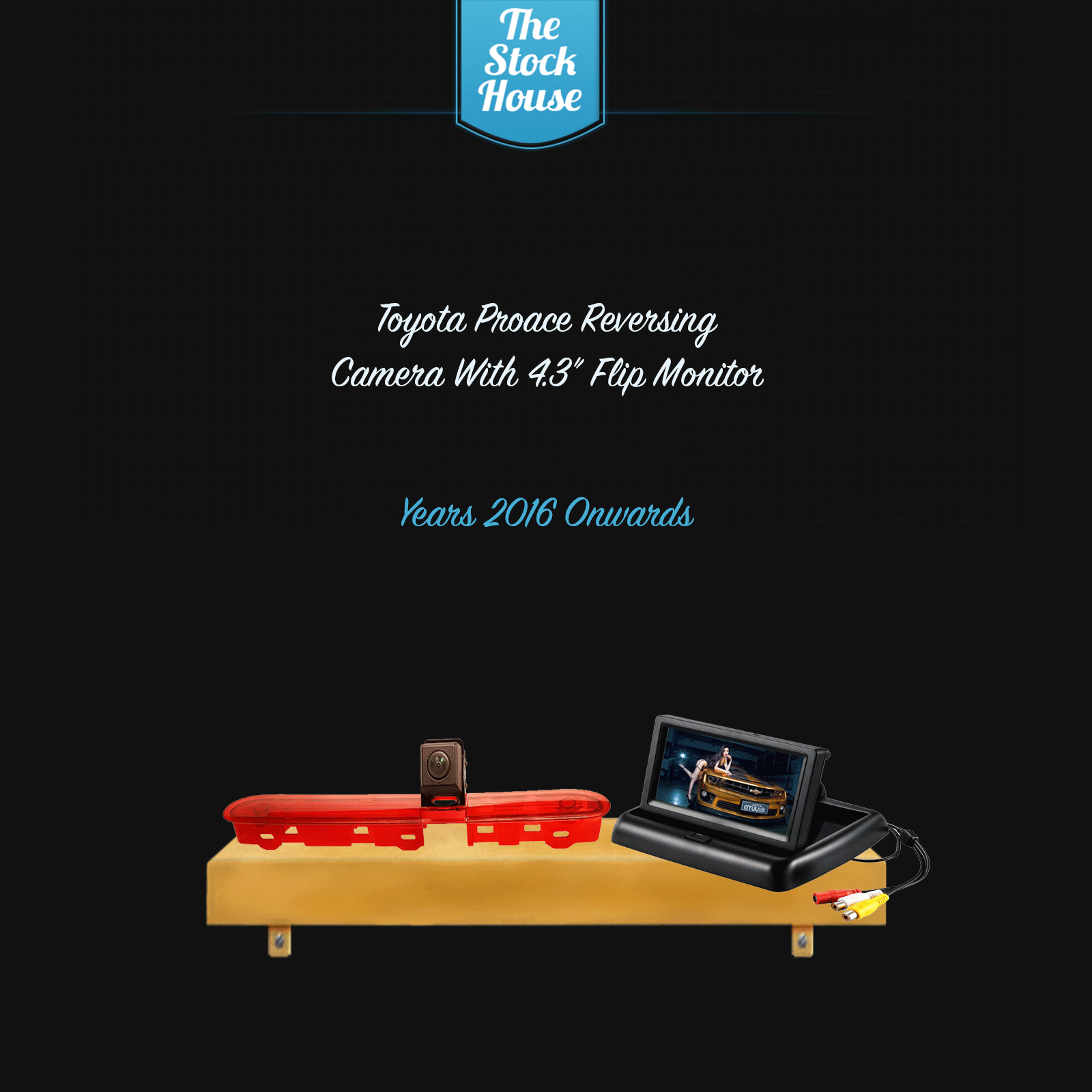

Bremslicht -Umkehrkamera
4.3 "Flip Monitor
10 Meter 4 Pin -Verlängerungskabel
Männliche bis männliche Verbindung
4 PIN -Zubehörkabel
12 -V -Leistungsadapter für die Kamera
12 -V -Leistungsadapter für den Monitor
Bitte beachten Sie das Diagramm als Referenz
Wir empfehlen, bevor wir das Produkt an Ort und Stelle installieren, testen Sie alles, um zu überprüfen, ob es funktioniert.
Als erstes müssen Sie die Stromquelle beachten, mit der Sie die Kamera einschalten werden. Dies kann auf einige Arten erfolgen und ist spezifisch für jedes Fahrzeug, dies kann jedoch durchgeführt werden.
- Verwenden des Drahtsignals von der Rückwärtsbewegung.
- Verwenden Sie das Reverse -Zahnrad -Signaldraht am Webstuhl für eine Aftermarket -Stereoanlage
- Verwenden Sie ein Scotch -Schloss und verwenden Sie die Stromquelle aus dem Umkehrlicht. Für diese Option muss ein zusätzliches Kabel vor dem Fahrzeug ausgeführt werden.
Diese Stromquelle kann für die Kamera verwendet werden (1) und der Monitor (7) Sollten Sie möchten, dass beide einschalten
Beginnen Sie mit dem Verbinden der Kabel miteinander wie in der Fotonummer 9 in der eBay -Auflistung.
Unten finden Sie eine Beschreibung jedes Drahtes
Zubehörkabel
(1) Rot - 12 V Stromversorgung
(2) Schwarz - Boden
(3) Gelb - Kabellandverdrahtung von Cameracamera
(4) Rot - positiv aus vorhandenem Bremslicht
(5) Schwarz - Boden aus vorhandenem Bremslicht
(6) 4 Pin ConnectionMonitor Drähte
(7) rot - 12 -V -Stromversorgung (fusioniert) kann die gleiche Leistungsfutter wie Kamera verwenden (
8) Schwarz - Boden
(9) Gelb - AV Quelle 1 (Kamera)
(10) Weiß - AV Quelle 2 (DVD -Player oder Dash Cam)
(11) männlicher bis männlicher AV -Anschluss (verwendet, um Kabel (3) und (9) miteinander zu verbinden)
Wenn die Parkleitungen als Standard ausgeschaltet sind und Sie benötigen, schneiden Sie einfach die braune Schleife aus, die auf dem Kabelwebstuhl freigelegt ist
Idealerweise sollte das 10 -m -Kabel im Van mit entferntem Panels installiert werden. Für Anwendungen, bei denen dies nicht möglich ist, kann das Kabel extern ausgeführt werden, aber es kann wissen, dass Schäden durch Ablagerungen von der Straße und die Wärme vom Auspuff verursacht werden können.
Wenn Sie Probleme mit dem Bremslicht haben, kann dies nicht funktioniert
