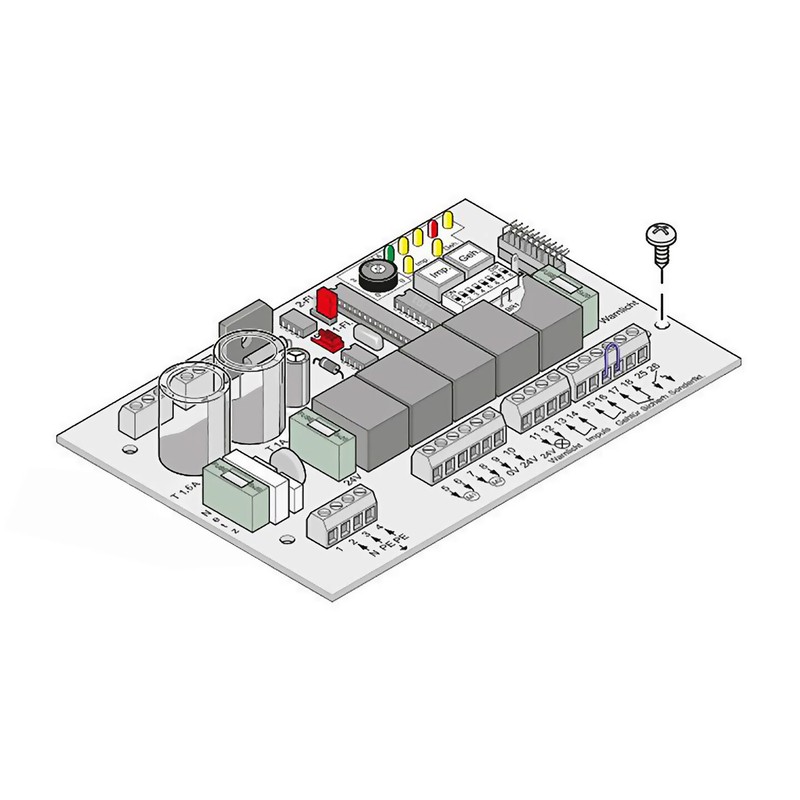

★ SOMMER Steuerungsplatine twist 200 E/EL

Das zentrale Element der Torsteuerung des SOMMER Drehtorantriebs twist 200 E 1 flg./2 flg. ist die Steuerungsplatine DST-A 24. Diese ist jetzt als Ersatzteil erhältlich. Ihre primäre Aufgabe besteht darin, den Antriebseinheiten Befehle von Handsendern und Tastern zu übermitteln und auszuführen. Gleichzeitig handelt es sich um das Bauteil, über das der Torantrieb eingestellt und programmiert wird. Die Steuerplatine ist aufgrund dieser Merkmale unverzichtbar, weshalb sie bei einem Defekt so schnell wie möglich ausgetauscht werden sollte.

HINWEIS: Bei der SOMMER Steuerungsplatine twist 200 E/EL ist kein Funkempfänger dabei. Ist das vorhandene Funkmodul ebenfalls defekt so wird als Ersatz das SOMMER Funkempfängermodul SOMup 4, 868,95 MHz (neues Funksystem) oder das SOMMER 4-Kanal-Funkempfängermodul, 868,8 MHz (altes System) empfohlen.
Die SOMMER Steuerungsplatine twist 200 E/EL ist ausschließlich für die gleichnamigen Antriebsmodelle geeignet. Sie ist dagegen nicht zu den anderen Modellen wie z. B. twist 350 und twist XL kompatibel. Für diese wird alternativ die SOMMER Steuerungsplatine DT-A-1/twist 350/XL angeboten.

Wissenswertes zu SOMMER Steuerungsplatine twist 200 E/EL

Beim Twist 200 E/EL, genauso wie bei den meisten SOMMER Drehtorantrieben, befindet sich die Antriebssteuerung in einem eigenen Gehäuse. Die Steuerung umfasst einen Trafo Ringkern 230 V/18 V/150 VA, einen Funkempfänger und eine Steuerplatine DST-A 24, die die tatsächliche Antriebssteuerung bildet. Die SOMMER Steuerungsplatine twist 200 E/EL ist nun ebenfalls als separates Ersatzteil erhältlich.

Die Platine fungiert in erster Linie als Vermittler zwischen den Antriebseinheiten und Eingabegeräten wie Wandtaster oder Handsender. So stellt sie sicher, dass die vom Antrieb ausgeführten Befehle ausgeführt werden. Die SOMMER-Steuerungsplatine Twist 200 E/EL enthält so alle Anschlüsse für die Befehlsgeber, wie zum Beispiel den Taster oder den dem Handsender zugeordneten Funkempfänger.

Mit dieser Platine sind außerdem sämtliche Sicherheitsvorrichtungen wie beispielsweise eine Lichtschranke oder eine Signalleuchte verbunden. Die Funktionsweise von Lichtschranken ähnelt der von Eingabegeräten, da auch sie in der Lage sind, Befehle an den Antrieb auszusenden. Ihre Befehle werden stattdessen von der SOMMER-Steuerungsplatine twist 200 E/EL selbst abgeleitet, zum Beispiel, um beim Torlauf zu blinken.

Eine weitere wichtige Funktion besteht darin, den Torantrieb einzustellen und zu programmieren. Dazu sind auf der Platine 8 DIP-Schalter und zwei Programmiertasten angebracht. Die SOMMER Steuerungsplatine twist 200 E/EL speichert auch sämtliche Konfigurations- und Einstellungsdaten. Sie hat ebenfalls die Funktion, die Niederspannung, die durch den Trafo eingeht, auf die Antriebsmotoren und das angeschlossene Zubehör zu übertragen.

Aufgrund der Vielzahl von Funktionen, die die Steuerplatine übernimmt, ist dieses Bauteil für den Betrieb unverzichtbar. Eine kaputte SOMMER-Steuerungsplatine twist 200 E/EL führt in der Regel dazu, dass der gesamte Torantrieb lahmgelegt wird. Darüber hinaus könnten einzelne wichtige Funktionen wie die Sicherheitseinrichtungen betroffen sein, auch wenn es keinen Totalausfall gibt. Es wird daher immer geraten, eine defekte Steuerung so schnell wie möglich auszutauschen.

Die Feinsicherungen einer Steuerung sollten jedoch immer überprüft werden, bevor diese vollständig ausgetauscht wird. Auf der Steuerungsplatine twist 200 E/EL von SOMMER befinden sich insgesamt drei davon. Es wäre möglich, dass der Austausch eines oder mehrerer davon ausreicht, um den Antrieb wieder in einen korrekten Betrieb zu bringen. Wenn die Sicherungen aber vollständig intakt sind, könnte die Platine tatsächlich stärker beschädigt sein.

Kompatibilität

• SOMMER twist 200 E/EL-Torantriebe

Technische Daten

• Steuerungsplatine DST-A 24 für twist 200 E/EL-Drehtorantriebe
• ohne Funkmodul
• interne Spannung: 24 V
• min. Standby-Verbrauch: 2,9 W
• Temperaturbereich: -30 bis +70 °C
