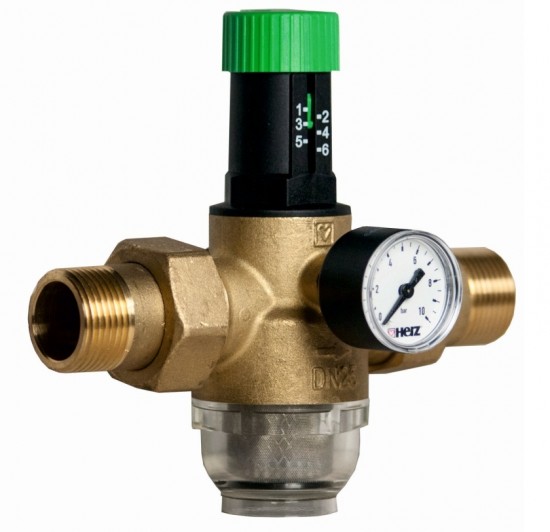

Membran - Druckreduzierer

Kompakte Bauform, Gehäuse aus Messing, mit Außengewindeanschluß DN 15 , DN 20, DN25 mit Konus. Temperaturbereich ist von 0°C bis 40°C, Betriebsdruck bis 16 bar, Einstellbereich von 0,5 bis 6 bar. Edelstahl-Schmutzsieb mit 0,3 mm Maschenweite.

Montage
Vor der Montage des Druckminderers muss die Anlage ausreichend gespült werden. Bei der Installation in
Trinkwasseranlagen wird der Druckminderer nach dem Wasserzähler eingebaut. Der Druckminderer kann sowohl
vertikal, als auch horizontal montiert werden. Allerdings wird der horizontale Einbau bevorzugt. Des Weiteren muss bei
der richtigen Montage auf die Durchflussrichtung, welche am Gehäuse der Armatur ersichtlich ist, geachtet werden. Vor
und nach der Montagestelle des Druckminderer sollte ein gerades Rohrstück, in einer Länge von mindestens fünfmal der
Nennweite des Rohres, installiert werden, um eine einwandfreie Funktion zu gewährleisten. Das beiliegende Manometer
kann an beiden Seiten des Druckminderers angebracht werden. Aus Wartungsgründen ist es notwendig sowohl vor, als
auch nach dem Druckminderer eine Absperrung zu installieren.

Technische Daten:

• Max. Vordruck (primärseitig): 16 bar
• Einstellbereich (sekundärseitig): 1-6 bar
• Werkseinstellung (sekundärseitig): 3 bar
• Manometerskala: 0-10 bar
• Maschenweite Filter: 0.3 mm
• Medium: Wasser
• Standard: EN 1567
• Manometeranschluss: 1/4" F (ISO 228-1)
• Gewinde: Außengewinde gemäß ISO 7-1 und ISO228
