Caractéristiques du produit :

1. Scène Applicable: la carte de test de mémoire DDR3/4/5 convient à

Mémoire DDR3/4/5 UDIMM/RDIMM pour ordinateur de bureau.

2. Pannes de mémoire informatique : les pannes de mémoire informatique

sont principalement dus au mauvais contact des broches en or, à l'usure des

les broches dorées, les PCB cassés, les dommages à l'exclusion de la ligne de données,

circuits ouverts et courts-circuits dans la mémoire vidéo et mémoire médiocre

performances, etc

3. Indicateurs LED : les indicateurs LED sont utilisés pour tester toutes les lignes de données

de la mémoire, et la luminosité normale est considérée comme normale.

Lorsqu'une panne matérielle survient dans la boucle de ces lignes de données,

une lumière vive ou inexistante est anormale.

4. Utilisations : si l'indicateur de test clignote, cela signifie que la broche dorée est

en mauvais contact. S'il n'y a pas de voyant lumineux, cela signifie que le

le matériel présente une panne de circuit ouvert. Vérifier l'usure de l'épingle en or,

si l'exclusion est endommagée,

et si le PCB est déconnecté.

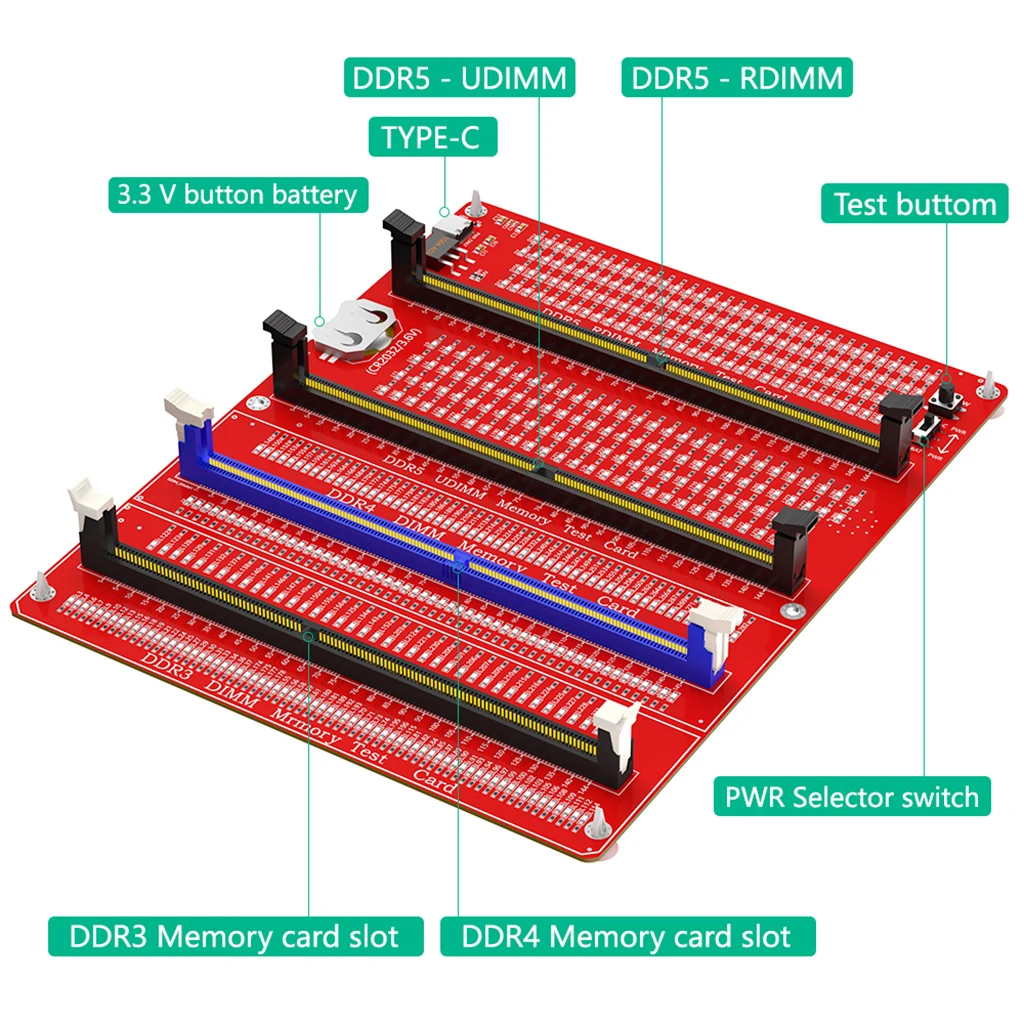

5. Facile à utiliser : insérez la pile CR2032 dans le support de pile

De la carte de test, ou connectez le câble de type C,

puis insérez la carte mémoire pour tester.

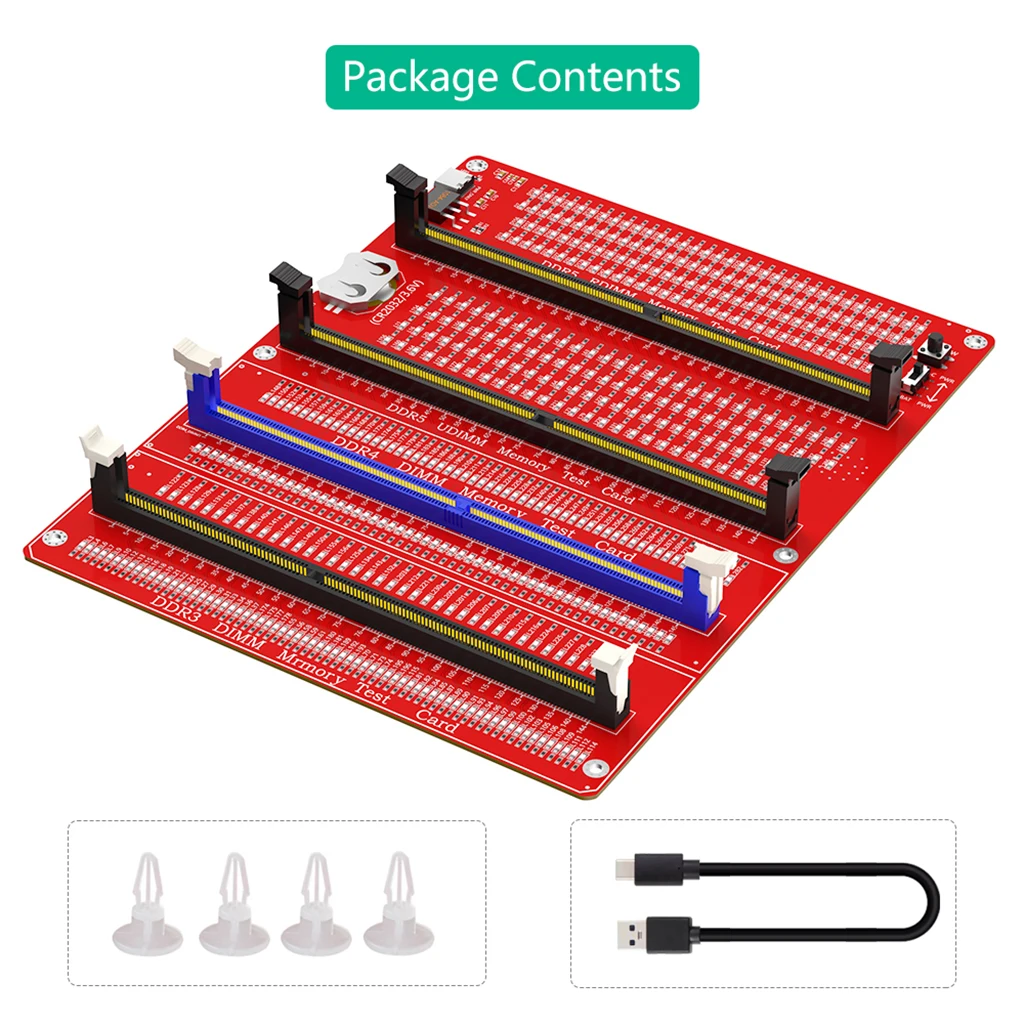

Contenu du paquet :

1 x testeur de mémoire DDR3/4/5

1x câble de type C

4x entretoise PCB


Notes d'utilisation importantes:
Défauts courants des modules de mémoire informatique :

Mauvais contact du doigt en or, usure ou fissuration du doigt en or, endommagement ou détachement de la résistance/condensateur, endommagement de la puce mémoire ou mauvaise soudure, etc. Pour remédier aux différents défauts courants mentionnés ci-dessus, ce testeur de module mémoire a été développé. Il teste diverses pannes causées par des circuits ouverts et des courts-circuits dans le matériel du module de mémoire. Le produit utilise des lumières LED pour tester toutes les lignes de données du module de mémoire. Lorsqu'un défaut matériel se produit dans la boucle de ces lignes de données, la luminosité des indicateurs LED change : soit très brillante, soit complètement éteinte.

Mode d'emploi :

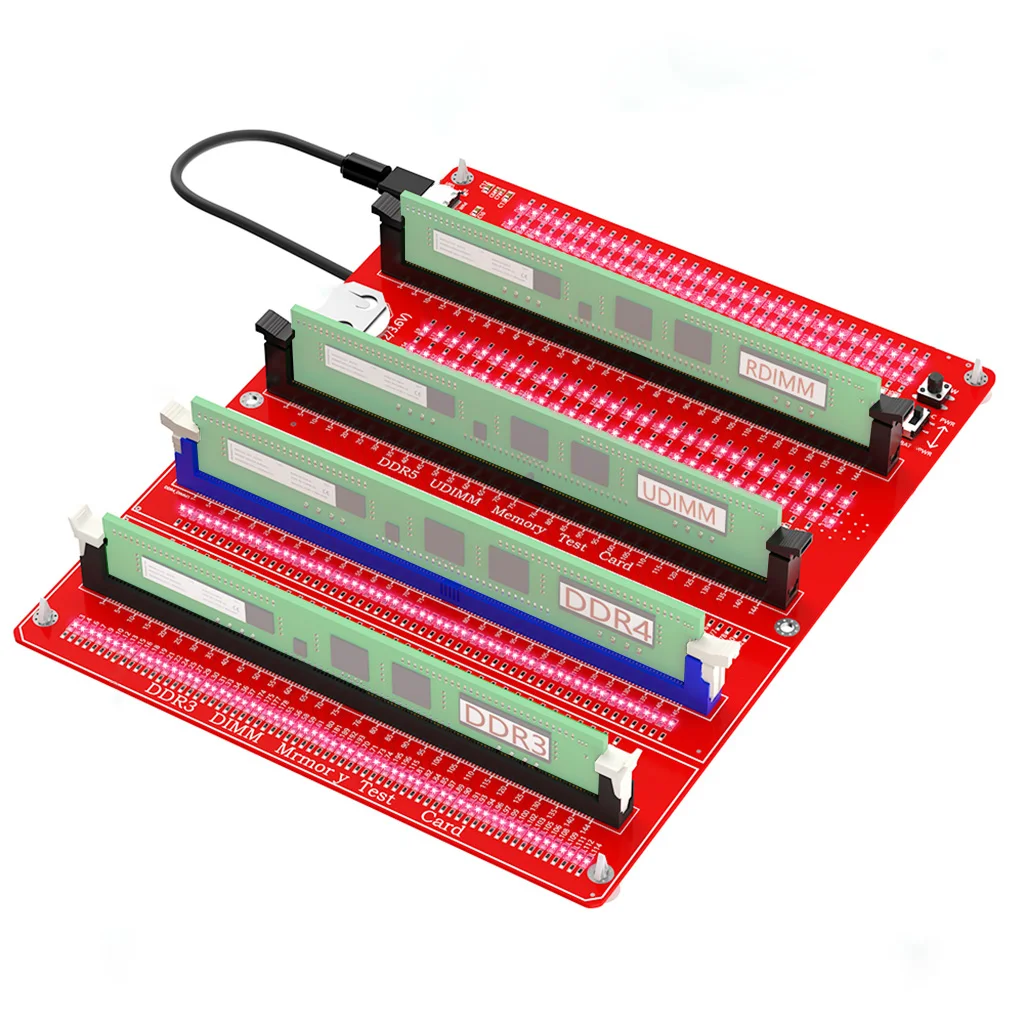

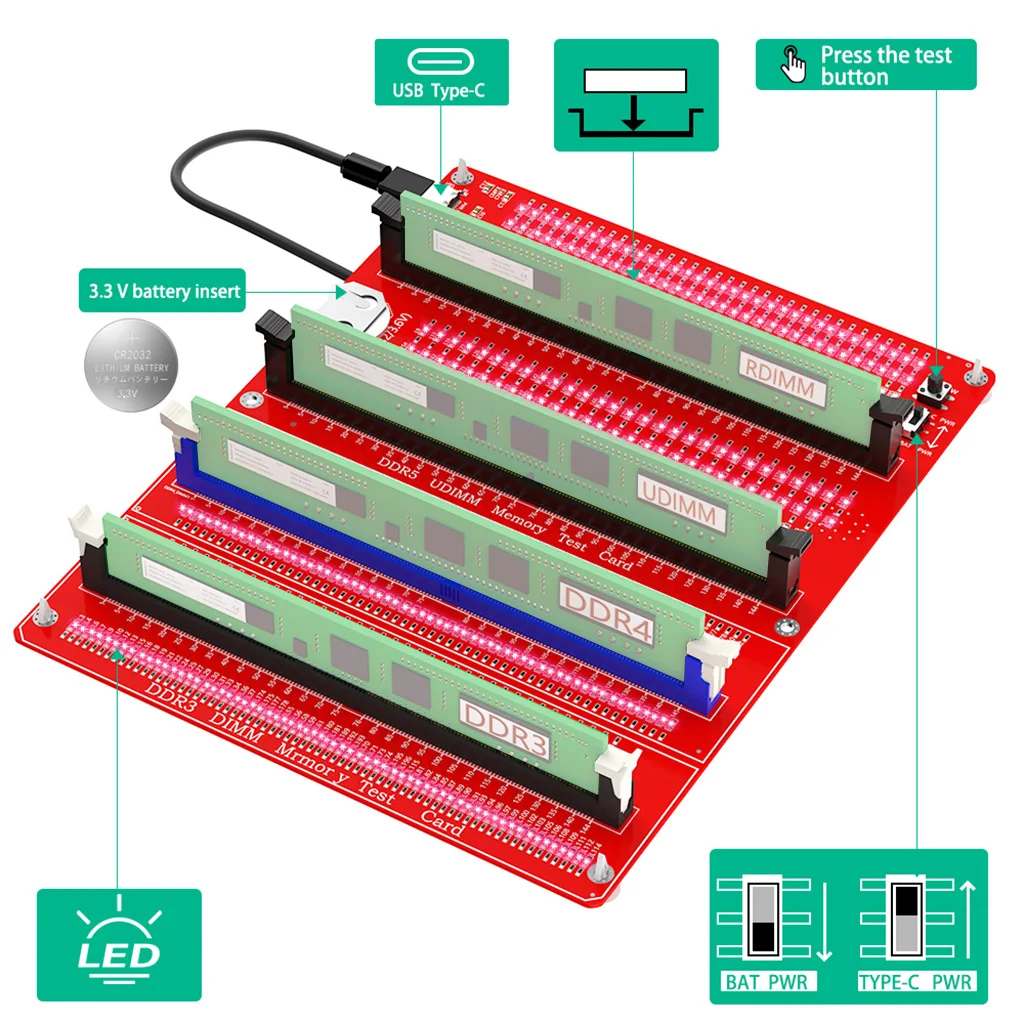

Insérez une pile bouton (CR2032, 3,3 V) dans le support de pile ou utilisez un câble de type C pour l'alimentation. Si vous utilisez la pile bouton pour l'alimentation, réglez l'interrupteur à bascule du testeur sur le côté « BAT ». Si vous utilisez le câble Type-C pour l'alimentation, réglez l'interrupteur à bascule sur le côté « TYPEC ». Insérez ensuite le module de mémoire à tester dans l'emplacement du testeur de module de mémoire, puis appuyez et maintenez enfoncé le commutateur de test. Si tous les voyants LED s'allument et que la luminosité de chaque groupe de voyants est constante, cela indique que les circuits de ligne de données du module de mémoire ne présentent aucun défaut de circuit ouvert ou de court-circuit.

Si les indicateurs clignotent pendant le test, cela indique un mauvais contact des doigts dorés. Si un indicateur ne s'allume pas, cela indique un défaut matériel en circuit ouvert. Vérifiez l'état d'usure des doigts dorés, si les réseaux de résistances sont endommagés et si les traces du PCB sont ouvertes. En vous basant sur les numéros de broche indiqués sur les indicateurs LED, localisez la broche défectueuse, puis utilisez un multimètre pour identifier la cause spécifique du défaut. Une fois que le module de mémoire a réussi le test matériel, la possibilité de mauvaises performances de la puce mémoire doit être envisagée. Utilisez des méthodes de remplacement ou un logiciel de test approprié pour trouver la puce mémoire défectueuse.

Description de l'interface du module de mémoire :

L'interface du module de mémoire comprend généralement (DQ0 – DQ63, 64 lignes de données), (lignes d'adresse A0 – A16), DQSON/P (signaux stroboscopiques de données), lignes d'horloge CK, diverses lignes de contrôle, lignes électriques, etc.

Précautions:

Ce produit n'a pas pour fonction de détecter les mauvaises performances des puces mémoire ! En raison des différents types de modules de mémoire, certains voyants peuvent ne pas s'allumer. Les cas courants sont les suivants :

Insérez une pile bouton (CR2032, 3,3 V) dans le support de pile ou utilisez un câble de type C pour l'alimentation. Si vous utilisez la pile bouton pour l'alimentation, réglez l'interrupteur à bascule du testeur sur le côté « BAT ». Si vous utilisez le câble Type-C pour l'alimentation, réglez l'interrupteur à bascule sur le côté « TYPEC ». Insérez ensuite le module de mémoire à tester dans l'emplacement du testeur de module de mémoire, puis appuyez et maintenez enfoncé le commutateur de test. Si tous les voyants LED s'allument et que la luminosité de chaque groupe de voyants est constante, cela indique que les circuits de ligne de données du module de mémoire ne présentent aucun défaut de circuit ouvert ou de court-circuit. Si les indicateurs clignotent pendant le test, cela indique un mau
