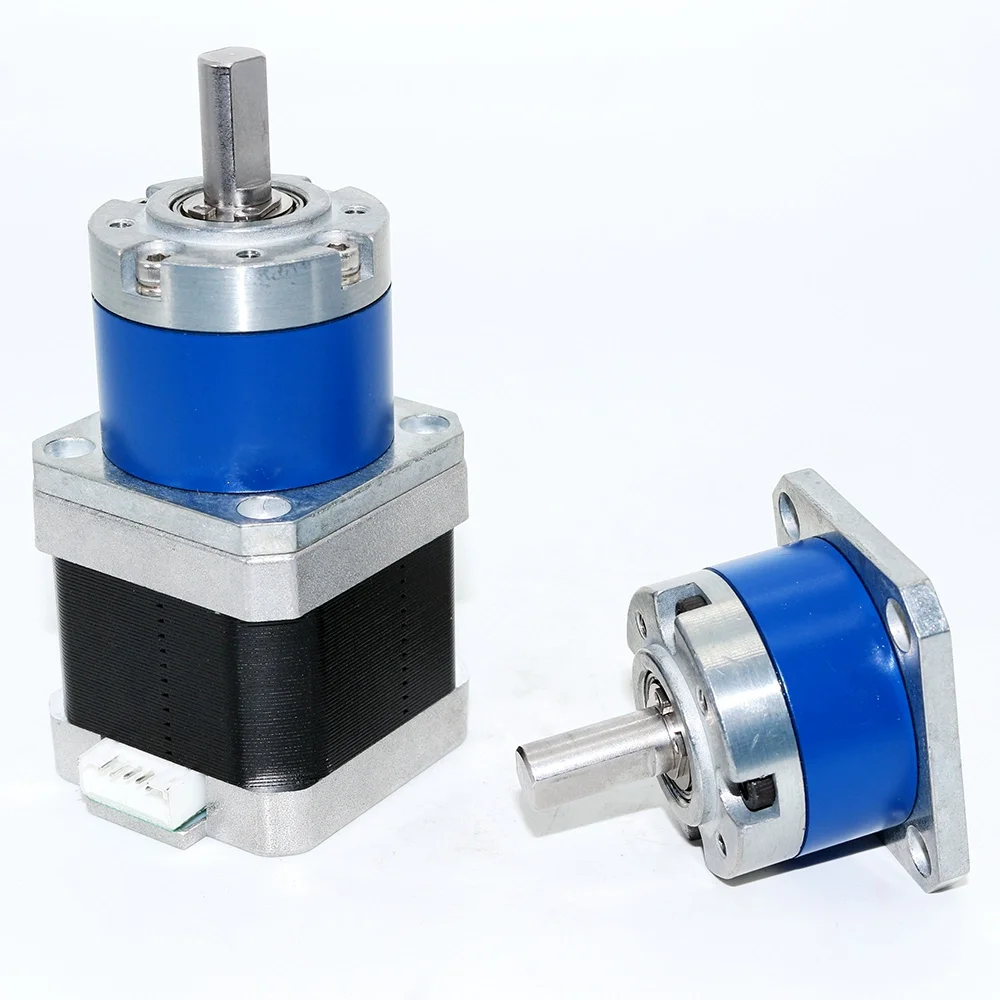

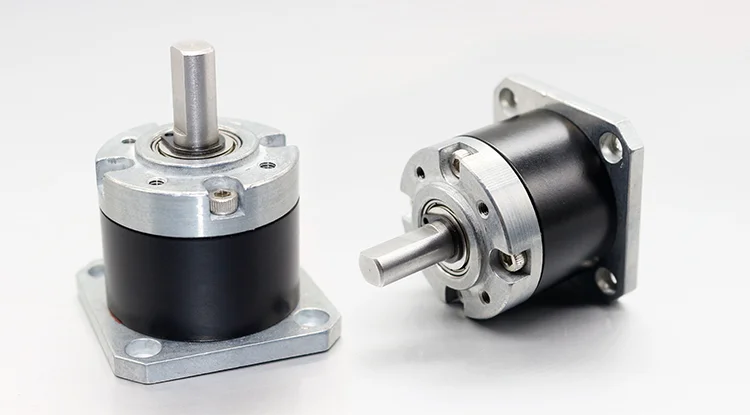

42 Schrittmotor-Untersetzungsgetriebe Präzisions-Planetengetriebe 36 mm CM36 Planetenmotor-Untersetzungsgetriebe

Grundprinzip: Nachdem ein Hochgeschwindigkeitsmotor mit einem Getriebe kombiniert wurde. Originalgeschwindigkeit ÷ Untersetzungsverhältnis = Abtriebsgeschwindigkeit nach der Installation.

Getriebedurchmesser: 36 mm

Durchmesser der Montageplatte: 42 mm

Untersetzungsverhältnis:

Untersetzungsverhältnis 1:3,7

Untersetzungsverhältnis 1:13,7

Untersetzungsverhältnis 1:19,2

Untersetzungsverhältnis 1:51

Untersetzungsverhältnis 1:71

Untersetzungsverhältnis 1:99,5

Untersetzungsverhältnis 1:188,6

Untersetzungsverhältnis 1:263,7

Untersetzungsverhältnis 1:368,7

Untersetzungsverhältnis 1:515,6

Installationsanforderungen:

Installationsanforderungen

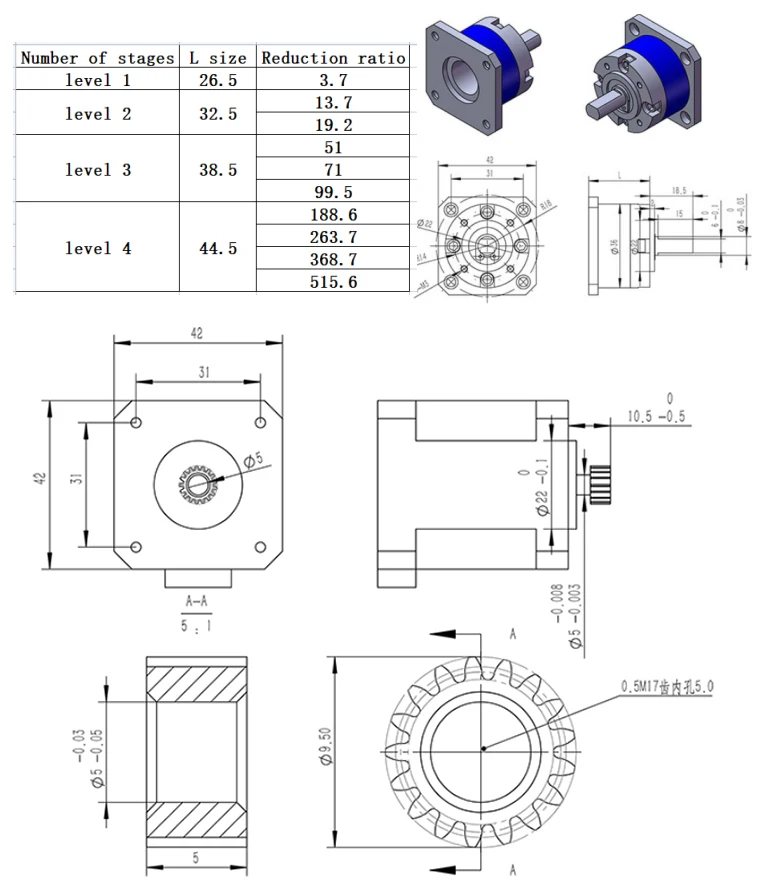

Abmessungen der Motormontage:

Motorbohrungsabstand: 31 mm

Montagelänge der Motorwelle: 10–11,5 mm von der Ebene des Motorgehäuses bis zur Ebene des Wellenendes

Anforderungen an die Motorwelle

Motorwellendurchmesser: 5,0 mm
