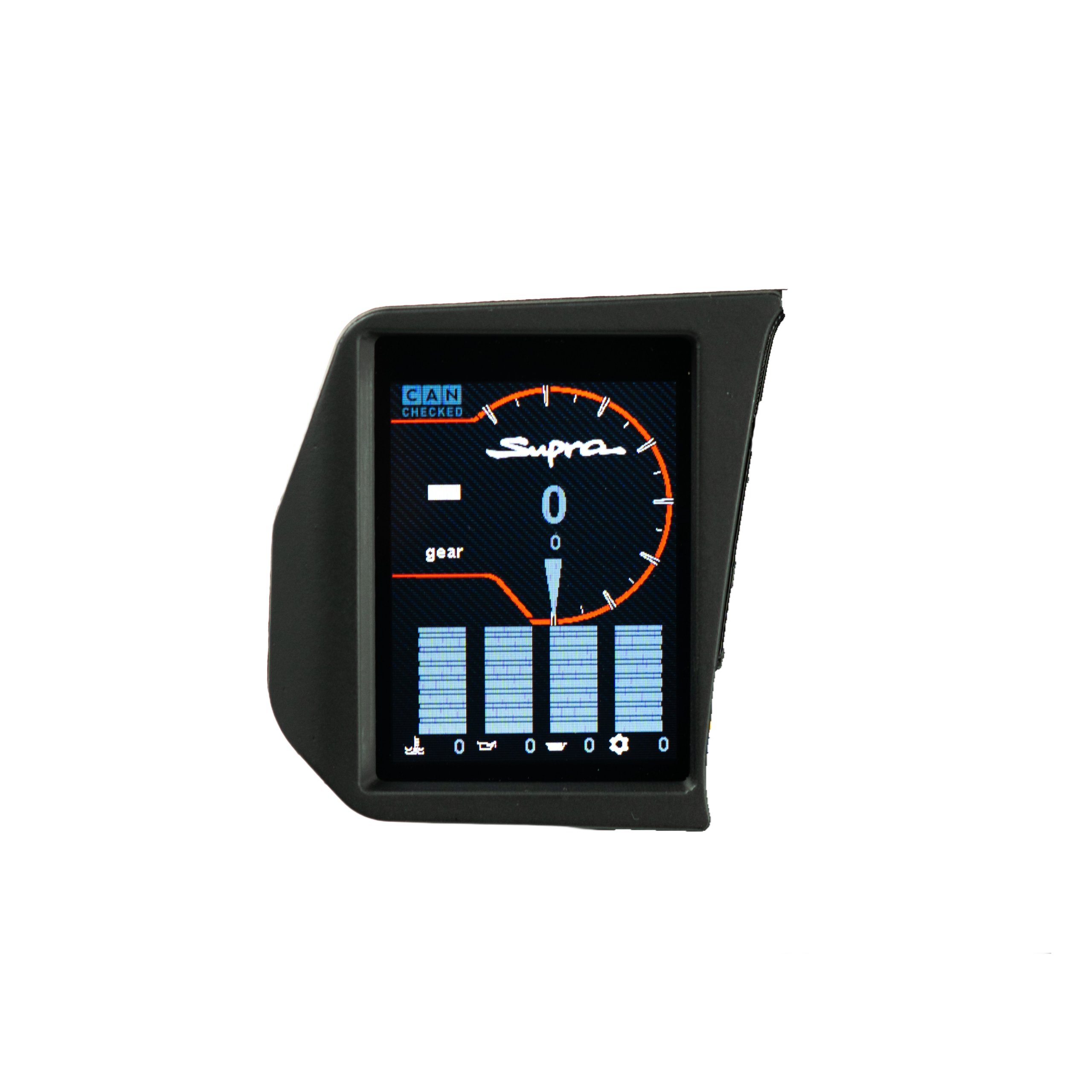

Toyota Supra Display - Dein Tor zur Zukunft

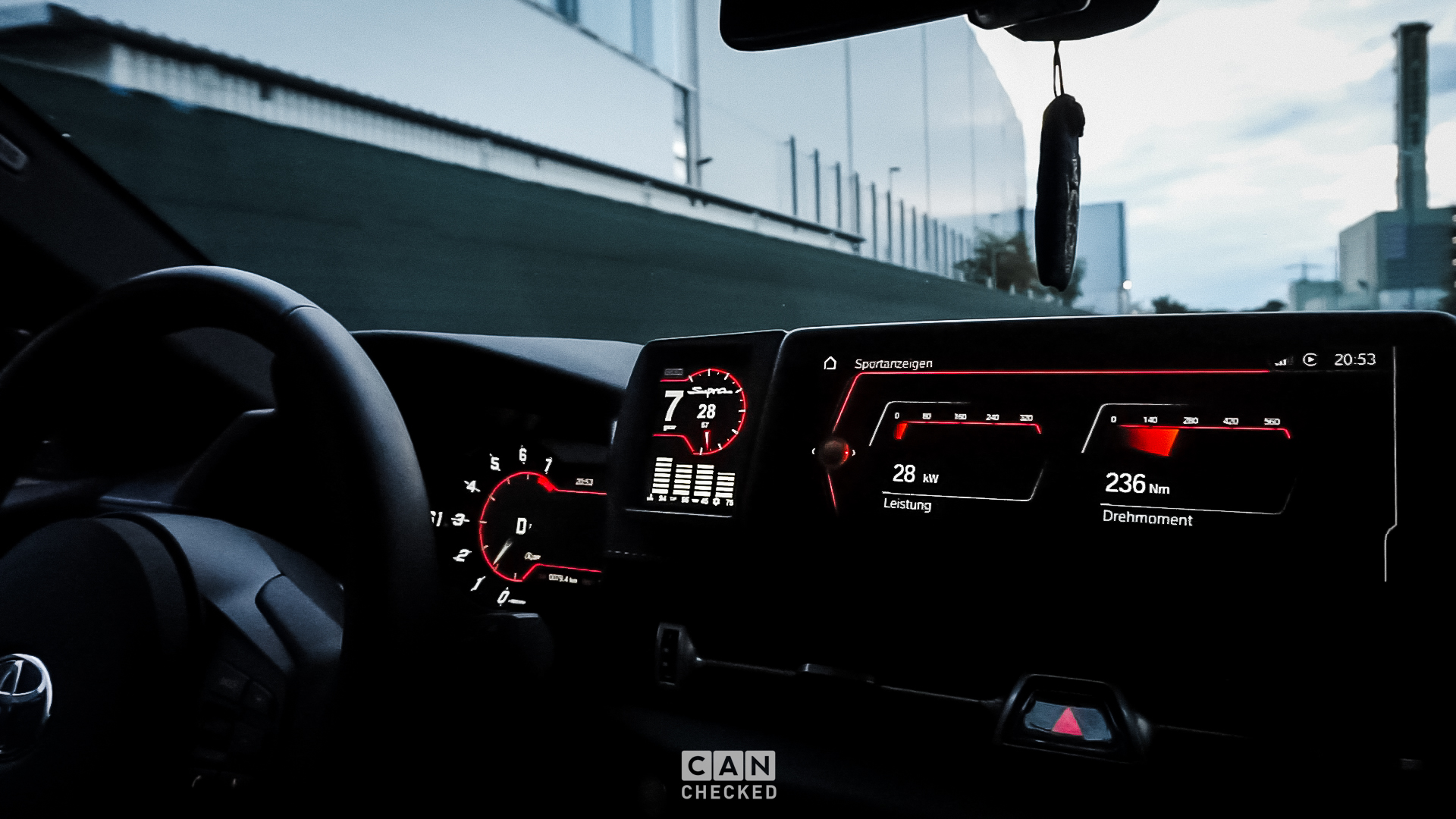

Wir präsentieren stolz unser fortschrittliches Display für Toyota Supra Modelle. Dieses innovative Display gewährt dir Zugang zu sämtlichen wichtigen Fahrzeugdaten. Und wenn wir sagen alle, dann meinen wir wirklich alle relevanten Informationen. Unser Display liest diese Daten direkt über das Can-Bus-Protokoll aus und zeigt sie auf unserem zuverlässigen MFD28-Display an. Das Toyota Supra Display wurde so gestaltet, dass es nahtlos in das Cockpit deines Fahrzeugs passt und über eine maßgefertigte Blende verfügt, die sich perfekt in das Originaldesign einfügt.

Das speziell angepasste Can-Bus-Protokoll wurde entwickelt, um die schnellstmögliche Abfragegeschwindigkeit sicherzustellen.

Die Highlights im Überblick:

• Perfekte Integration in das Cockpitdesign deiner Toyota Supra
• Unterstützung für bis zu 128 Sensoren
• 10 individuell anpassbare Anzeigemodi dank unserer DSS - Display-Setup-Software
• Vorinstallierte Anzeigemodi für einen schnellen Start
• Einfache Plug-and-Play-Installation mit unserem Kabelsatz – einfach anschließen und loslegen
• 4 zusätzliche analoge Eingänge zur Überwachung von Abgastemperatur, Öldruck und mehr
• Integrierte Option zur Anbindung eines Ethanolsensors
• Optimale Lesbarkeit mit optionalem Blendschutz
• Diagnosefreundliche Sensorabfrage auf Augenhöhe
• Datenprotokollierung - kontinuierlich oder bedarfsweise

Weitere spannende Funktionen:

• Performance-Meter: Messe deine Beschleunigungszeiten mit unserem Performance-Widget - 0-100, 100-200, 0-200.
• Data Logging: Protokolliere alle Daten auf der internen SD-Karte - sei es auf Anfrage (starte mit einem Fingertipp) oder kontinuierlich. Alle Daten deiner letzten Fahrt werden gespeichert.
• Anpassbare Warnmeldungen: Aktiviere und individualisiere vorinstallierte Warnungen, wie das Überschreiten einer Abgastemperatur von 900 Grad.
• 4 zusätzliche analoge Eingänge: Schließe weitere Sensoren an, wie z.B. Temperatur- oder Drucksensoren, um erweiterte Überwachungsfunktionen zu nutzen, einschließlich Abgastemperatur oder Abgasgegendruck. Ein Ethanolsensor kann an einen der digitalen Eingänge angeschlossen werden.
• Fehlerauslesung/-löschung: Lese Fehlermeldungen aus der Motorsteuerung klar und deutlich aus und lösche sie.
• Personalisierung: Passe den Startbildschirm individuell an oder wähle aus verschiedenen Widgets, um das Display nach deinen Vorlieben anzupassen.
• Nahtlose Fahrzeugintegration: Unser Display ist mit allen Toyota Supra Modellen kompatibel. Wir arbeiten auch an einer Version für Rechtslenker (RHD).

Zugriff auf alle Fahrzeugdaten: Wir liefern standardmäßig eine vorab konfigurierte TRI-Datei für dein Display. Hier sind sämtliche abfragbaren Sensoren aufgelistet, darunter:

Temperaturen: Motorkühlmitteltemperatur, Ansauglufttemperatur, Abgastemperatur, Getriebetemperatur.
Drücke: Ladedruck, Umgebungsdruck, Öldruck.
Lambda/Kraftstoffgemisch: Lambda-Soll/Ist-Wert, kurzfristige Lambda-Anpassung, langfristige Lambda-Anpassung, MAF (Massenluftmesser), Motorlast, Drehmoment.
Fahrerdynamik: Bremsdruck, Fahrzeuggeschwindigkeit, Drosselklappenwinkel/Gaspedalstellung.
Sonstiges: Drehzahl, Gesamtzündwinkel, Gang, Batteriespannung, Zündwinkelkorrektur pro Zylinder.

Analoge Eingänge: Du kannst zusätzliche Sensoren wie Öltemperatur, Kraftstoffdruck, Öldruck, Abgastemperatur und mehr hinzufügen, sowie einen Ethanolsensor für Flex-Fuel-Anwendungen.

Bitte beachte, dass nicht jeder Motor all diese Daten bereitstellt.

Kompatibilität mit Toyota Supra Modellen:

Der Display-Rahmen ist für alle Toyota Supra Modelle geeignet - also für alle Generationen und Motorvarianten. Eine Version für Rechtslenker (RHD) ist ebenso verfügbar.

Lieferumfang im Detail:

Jede Lieferung enthält:

• Integriertes MFD28 Gen2 Datendisplay im Armaturenbrett
• Fahrzeugspezifisches Anschlusskabel
• Schnellstartanleitung
• USB-Datenkabel
• SD-Karte (vorinstalliert im Display)
• SD-Kartenadapter
• Displayschutzfolie (zur Vermeidung von Reflexionen)

Anschluss und Erweiterungsmöglichkeiten:

Du kannst über die vier analogen Eingänge verschiedene Sensoren anschließen - sowohl lineare 0-5V als auch NTC-Sensoren werden unterstützt.

Unsere hausinternen CANchecked Dsiplay-Sensoren sind bereits in den TRI/TRX-Dateien integriert und müssen nur noch angeschlossen werden:

• AIN1: Temperatursensor
• AIN2: Abgastemperatursonde Typ K
• AIN3: Drucksensor 0-10 Bar
• AIN4: Ladedrucksensor 0-5,5 Bar absolut

Zusätzlich zu den analogen Sensoren kannst du auch unser externes Blitzmodul mit 8 LEDs direkt anschließen. Es kann in verschiedenen Farben blinken, um Drehzahlbegrenzungen anzuzeigen, und die Farben lassen sich bequem über das Display konfigurieren.

Der Ethanolsensor wird direkt am Display angeschlossen. Ein Pullup-Widerstand (10K) zwischen 5V und Signal ist erforderlich. Anschließend kannst du den Ethanolgehalt und die Temperatur direkt am Display ablesen und protokollieren.

Erweiterte Funktionen für Experten:

Mit den Math-Channels kannst du Sensordaten miteinander verknüpfen. User-Tables ermöglichen die Erstellung zusätzlicher Sensoren mit 2D- oder 3D-Karten.

Optionales Zubehör zur Erweiterung:

• CC24000 SLM08 - Externes Blitzmodul
• CC22100 CBD08 - Achtfacher CAN-Verteiler
• CC22902 NTC01 - Temperatursensor für Flüssigkeiten 1/8" NPT
• CC22903 TCC01 - Typ K Wandler 0-1250°C
• CC22901 FLP01 - Drucksensor 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Drucksensor 0-5,5 Bar absolut (80psi)

Installationsanleitung für eine reibungslose Einrichtung:

Wir stellen eine bebilderte Installationsanleitung zur Verfügung, um die Installation problemlos durchführen zu können.

Entfessle die volle Leistung deiner Toyota Supra mit unserem hochmodernen Display. Bei Fragen oder für weitere Informationen stehen wir dir gerne zur Verfügung.

• Hersteller: CANchecked
