Viessmann Hybridpaket Vitocal 150-A A06 230 Volt mit Vitocrossal 300 CU3A 35kW

Herstellerteilenummer: Z030323

Lieferumfang

• 1 x Z026431 Vitocal 150-A AWO-M-E-AC 151.A06
• 1 x ZK06008 Montagehilfe Aufputz-Montage (450mm)
• 1 x ZK06013 Konsole für Bodenmontage
• 1 x 7438702 Tauchtemperatursensor (NTC 10 kOhm)
• 1 x ZK07142 Esbe VRG131 1", Isol., Motor ARA645
• 1 x 7266384 Heizungsfilter compact
• 1 x Z029758 Vitocrossal 300 CU3A 35 kW vitographite
• 1 x 7143779 Kleinverteiler mit Armaturen
• 1 x 7197451 Gas-Durchgangshahn 3/4 m.TAE
• 1 x 7938083 Membran-Ausdehnungsgefäss H35 white
• 1 x 9572213 Kappenventil R3/4
• 1 x 7663174 KFE-Hahn Simplex 1/2" m.Schlauchtülle
• 1 x 7026756 5 Jahre Garantieserv. bei Registrierung
• 1 x Z027084 Vitocell 100-E SVPB 400l vitographite
• 1 x Z029428 Vitocell 100-B CVBC 300l S2
• 1 x 7172611 Umwälzpumpe Vi Yonos Para 25/6 9h/180
• 1 x 7426463 Anlegetemperatursensor
• 1 x 7452091 Erweiterung EA1
• 1 x Z026607 Erweiterung EM-HB1
• 1 x 7970102 VIESSMANN ViGuide Pro

Beschreibung:

• Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
• Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
• Eine maximale Vorlauftemperatur bis 70 °C bei einer Außentemperatur von -10 °C ermöglicht den Einsatz sowohl im Neubau als auch in der Modernisierung.
• Selbstoptimierende Regelung des Volumenstroms über Viessmann Hydro AutoControl
• Umweltfreundliches, natürliches Kältemittel R290 mit einem besonders niedrigen GWP von 0,02 (GWP = Global Warming Potential)
• Komfortabel durch reversible Ausführung für Heizen und Kühlen
• Besonders leise im Betrieb durch Advanced acoustics design+ (AAD+)
• Internetfähig durch integriertes WLAN oder LAN (Zubehör)
• Bedienung, Optimierung, Wartung und Service über ViCare App und ViGuide
• Geführte Inbetriebnahme über ViGuide
• Einzelraumregelung mit Komponenten aus ViCare Smart Climate (Zubehör)
• Witterungsgeführte Regelung mit optionaler Raumaufschaltung mit Vitotrol Fernbedienung (Zubehör)

Lieferumfang/Ausstattung

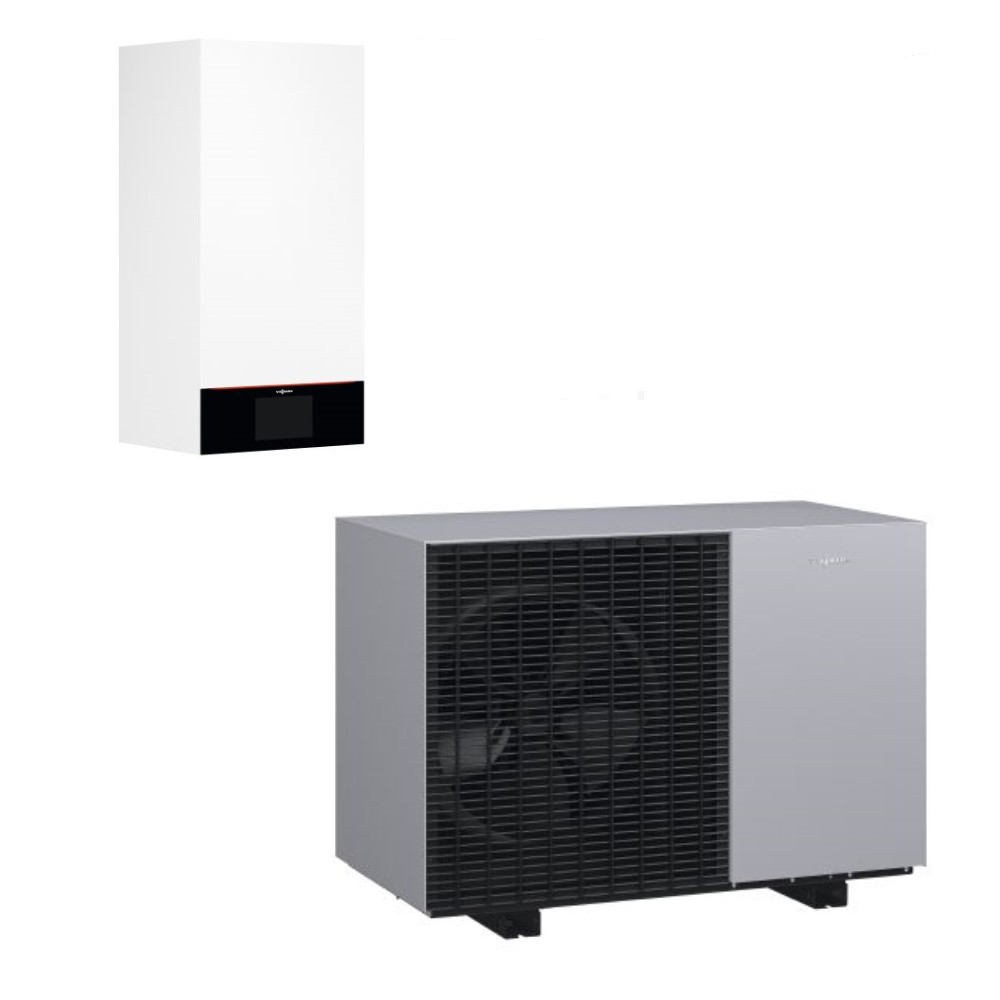

Modulierende Wärmepumpe bestehend aus Außen- und Inneneinheit für Heizung, Kühlung und Warmwasser.

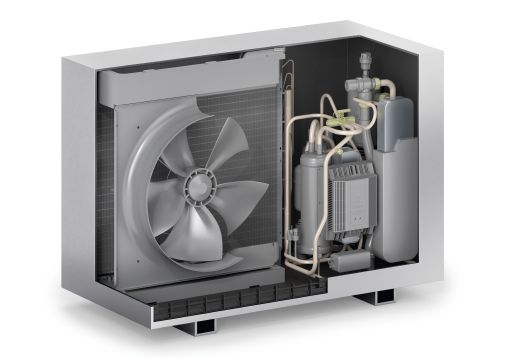

Außeneinheit:

• Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
• Geräusch- und schwingungsarm durch drehzahlgeregelten Doppelrollkolben-Verdichter
• Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuerten Axialventilatoren
• Energieeffiziente Abtauung über Kreislaufumkehr. Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz sowie effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
• Mit integriertem Wasserfilter zum Schutz des Verflüssigers vor Verunreinigungen

Tragehilfen für die Außeneinheit im Lieferumfang.

Hinweis!

Das Kältemittel R290 ist ein leicht entflammbares Kältemittel (Sicherheitsgruppe A3 gemäß ANSI/ASHRAE Standard 34). Arbeiten am in der Außeneinheit verbauten Kältekreis dürfen aus Sicherheitsgründen nur durch qualifiziertes Fachpersonal erfolgen.

Inneneinheit:

• Mit Hydro AutoControl Hydraulik zur Bereitstellung der erforderlichen Abtauenergie und Sicherstellung der erforderlichen Mindest-Umlaufmenge im Wärmepumpen Kreis
• Mit eingebauter Hocheffizienz-Umwälzpumpe für den Heizkreis, Abtaupuffer 16 l, Bypassfunktion, Heizwasser Durchlauferhitzer, Ausdehnungsgefäß 18 l, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromerfassung, Außentemperatursensor (leitungsgebunden) und steckbarer Anschlussverrohrung aus Kupfer (Glattrohr) und Montageschiene zur Befestigung der Inneneinheit an der Wand

Montage der Außeneinheit auf Boden- oder Wandkonsole (Zubehör), Inneneinheit wandhängend. Verbindung zwischen Außen- und Inneneinheit mit geeigneten wassergefüllten Verbindungsleitungen (bauseits) und Anschluss-Sets (Zubehör) herstellen.

Für Heizungsanlagen mit bis zu 4 Heiz-Kühlkreisen

Mit witterungsgeführter, digitaler Wärmepumpen- und Heiz-/Kühlkreis Regelung

• Bedienung über 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige, Inbetriebnahme-Assistenten, kontextbezogener Hilfe, Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät

• Zeiträume für den Heizkreis oder Heiz-/Kühlkreis, Trinkwassererwärmung und Zirkulation des Trinkwassers getrennt einstellbar
• Zyklischer Taktbetrieb für Trinkwasserzirkulation einstellbar
• Mit Speichertemperaturregelung
• Erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatur-Sollwert möglich.
• Mit automatischer Sommer-/Winterzeitumstellung und kontrollierter Estrichtrocknung
• Einstellungen für Betriebsarten, Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm, bedarfsabhängige Heizkreispumpen sowie Sommersparbetrieb und variable Heizgrenze
• Mit Ansteuerung eines zusätzlichen Wärmeerzeugers, z. B. Öl-/Gas-Heizkessel (Zubehör)
• Hybrid Pro Control in Verbindung mit einem zusätzlichen Wärmeerzeuger (Zubehör)
• Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus) und der Trinkwassertemperatur und zur Abfrage von Temperaturen
• Mit Smart Grid Regelfunktion EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb.
• Integrierter Wasserdrucksensor zur Messung des Anlagendrucks
• Kommunikationsfähig über CAN-BUS, PlusBus, WLAN, LAN (Zubehör)
• Mit im Gerät integriertem Kommunikationsmodul. Fernbedienung und Monitoring des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN oder LAN (Zubehör) möglich
• Gerät enthält Anlagenschalter, Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige.

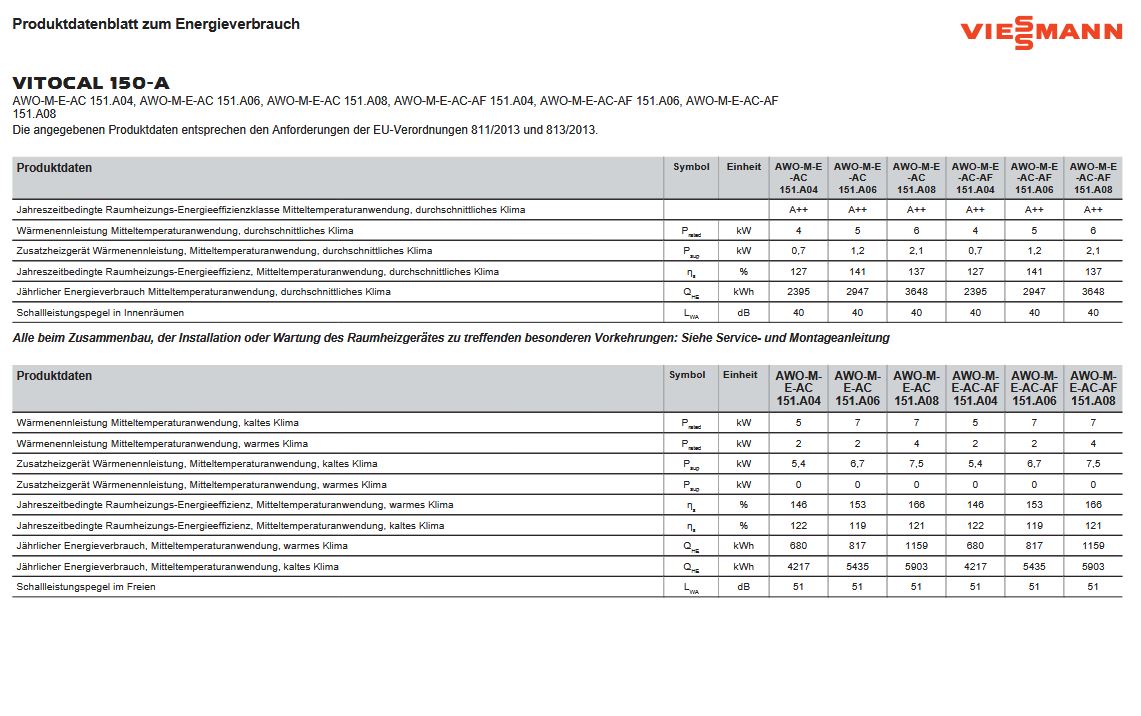

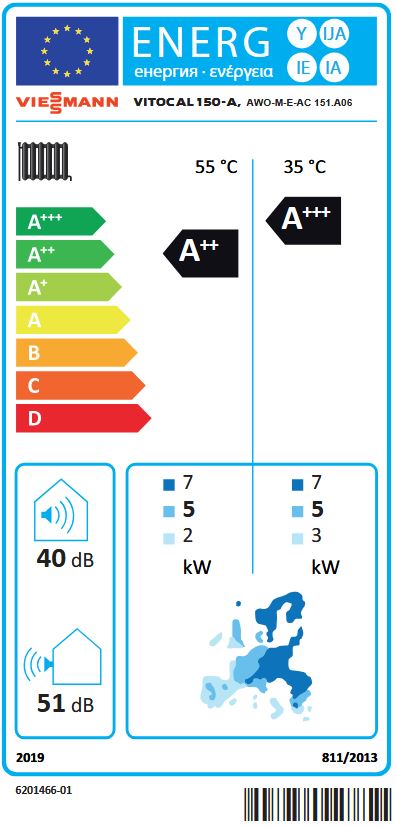

• Technische Daten Wärmepumpe:

  Bei Betriebspunkt A2/W35:
  Nenn-Wärmeleistung: 3,1 kW
  Elektr. Leistungsaufnahme: 0,82 kW
  Leistungszahl (COP): 3,8
  Bei Betriebspunkt A7/W35:
  Nenn-Wärmeleistung: 4,8 kW
  Elektr. Leistungsaufnahme: 0,98 kW
  Leistungszahl (COP): 4,9
  Bei Betriebspunkt A -7/W35:
  Nenn-Wärmeleistung: 5,6 kW
  Elektr. Leistungsaufnahme: 2,0 kW
  Leistungszahl (COP): 2,8
  Bei Betriebspunkt A35/W18:
  Kühlleistung: 5 kW
  Elektr. Leistungsaufnahme: 1,14 kW
  Leistungszahl (EER): 4,4
  Lufteintrittstemperatur Heizbetrieb:
  Lufttemperatur min.: -20 °C
  Lufttemperatur max.: 40 °C
  Lufteintrittstemperatur Kühlbetrieb:
  Lufttemperatur min.: 10 °C
  Lufttemperatur max.: 45 °C
  Heizwasser (Sekundärkreis):
  Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h: 600 mbar
  Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h: 60 MPa
  Max. Vorlauftemperatur: 70 °C
  Zul. Betriebsdruck: 3 bar
  Zul. Betriebsdruck: 0,3 MPa
  Elektrische Werte Außeneinheit:
  Nennspannung: Verdichter: 1/N/PE 230 V/50 Hz
  Anlaufstrom Verdichter: <10 A
  Elektrische Werte Inneneinheit:
  Nennspannung Regelung: 1/N/PE 230 V/50 Hz
  Absicherung intern: T 6,3 A
  Elektr. Leistungsaufnahme: Sekundärpumpe A1 (PWM) 60 W
  Energieeffizienzindex (EEI) Sekundärpumpe: A1 0,2
  Elektr. Leistungsaufnahme: Sekundärpumpe A2 (PWM) -
  Energieeffizienzindex (EEI) Sekundärpumpe: A2 -
  Nennspannung: 1/N/PE 230 V/50 Hz
  Oder Nennspannung: 3/N/PE 400 V/50 Hz
  Heizleistung: 8 kW
  Kältemittel R290:
  Kältemittel-Füllmenge: 1,2 kg
  Treibhauspotenzial (GWP): 0,02
  CO2-Äquivalent: 0,000024 t

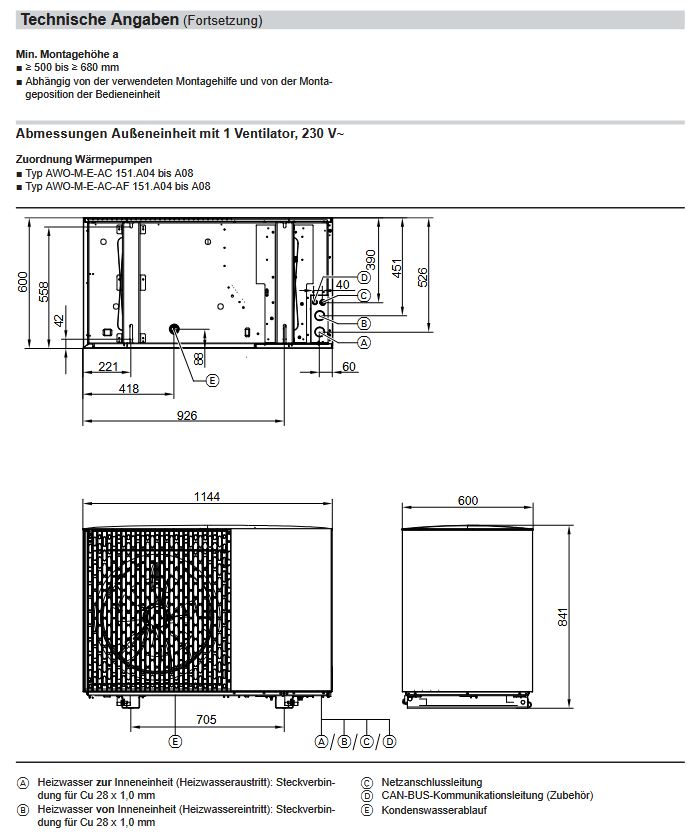

  Abmessungen Außeneinheit:
  Länge: 600 mm
  Breite: 1144 mm
  Höhe: 841 mm
  Gewicht: 162 kg
  Abmessungen Inneneinheit:
  Länge: 360 mm
  Breite: 450 mm
  Höhe: 920 mm
  Gewicht: 47 kg
  Anschlüsse:
  Heizwasservorlauf: CU 28 x 1
  Heizwasserrücklauf: CU 28 x 1
  Vorlauf Speicher-Wassererwärmer: CU 22 x 1
  Rücklauf Speicher-Wassererwärmer: CU 22 x 1
  Vorlauf externer Wärmeerzeuger -
  Rücklauf externer Wärmeerzeuger -
  Integrierter Speicher-Wassererwärmer:
  Speicherinhalt: -
  Max. zul. Trinkwassertemperatur: -

  Vorteile des Vitocrossal 300

  • komplette Wärmezelle mit Edelstahl-Wärmetauscher
  • eingebautes Ausdehnungsgefäß 8l
  • modulierender MatriX-Zylinderbrenner (komplett mit Gebläse, Gasarmatur, Ionisations-Flammenüberwachung und elektrischer Hochspannungszündung)
  • Für Erd- und Flüssiggas nach EN 437 geprüft und zugelassen
  • Aqua-Bloc mit Multi-Stecksystem
  • eingebauter, drehzahlgeregelter Hocheffizienz-Heizkreispumpe und automatischem Entlüfter
  • angebaute Kesselverkleidung aus Stahlblech, epoxidharzbeschichtet
  •  eingebaute Kesselkreisregelung für Raumtemperatur- und witterungsgeführte Betriebsweise (witterungsgeführte Betriebsweise nur mit Außentemperatursensor, Zubehör)
  • mit Speichertemperaturregelung und integriertem Diagnosesystem
    Die Regelung enthält: Temperaturbegrenzer, Temperaturwächter, elektronischen Maximaltemperaturbegrenzer, Pumpenblockierschutz und Open- Therm-Schnittstelle.
    Mit Anzeigen für Brennerbetrieb und -störung sowie Brennerleistung
  • Drehknöpfe für Einstellung der Kesselwasser- und Trinkwassertemperatur, Temperatur- und Betriebszustandsabfrage
  • Der bewährte MatriX-Gasbrenner mit LambdaPro Control Verbrennungsregelung passt sich automatisch an sich verändernde Gasqualitäten an und garantiert einen konstant hohen Norm-Nutzungsgrad von 98 Prozent, und dies für Erd- und Flüssiggas.

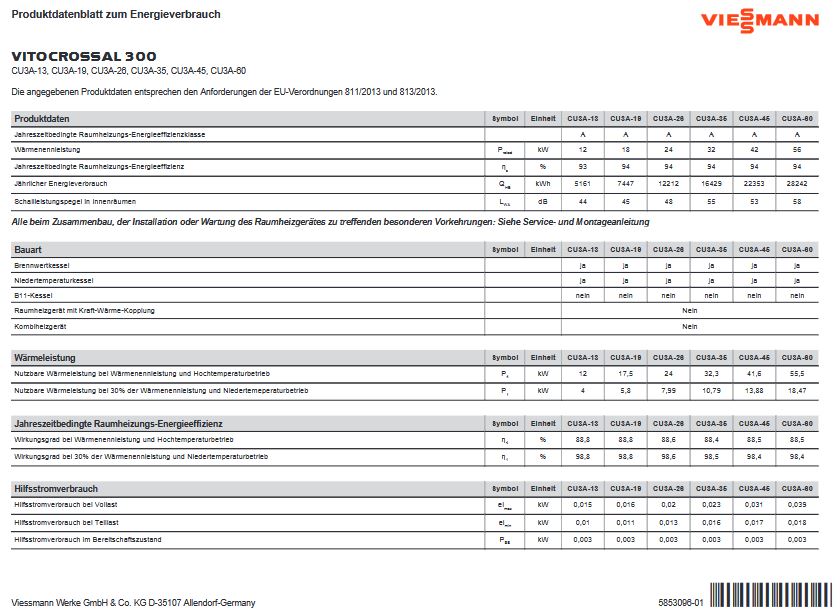

  Technische Daten Vitocrossal 300:

  • Vitocrossal 300 CU3A 13 kW
  • Nennwärmeleistung bei 50/30 °C 7,0 - 35 kW
  • Nennwärmeleistung bei 80/60 °C 6,3 - 32,3 kW
  • Normnutzungsgrad Hs bis 98 %
  • Normnutzungsgrad Hi bis 109 %
  • max. Betriebsdruck 3 bar
  • Kesselwasserinhalt 49 Liter
  • Gewicht 125 kg
  • Länge 684 mm
  • Breite 660 mm
  • Höhe 1562 mm
  • Abgasanschluss 80 mm
  • Zuluftanschluss 125 mm

  Installation:

  • Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
  WEEE-Reg.-Nr.: DE 58723830
