HECKKOMBINATION HYDRAULIKLEITUNG

CITROEN C5 C6

Autoduft und Entferner 100 ml

Schlauch für die hydropneumatischen Federungssysteme HYDRACTIVE 3 / 3+ der Citroen-Fahrzeuge der Modelle C5 und C6.

OEM-Nummern:

• 1691367780 / 5270VP / 5270 PV / 5270.VP
• 1691289880 / 5270WL / 5270.WL / 5270 WL

Der Hydraulikschlauch wird mit einer PC100-Messingreduktion abgeschlossen.

Das Produkt ist durch das Amt für geistiges Eigentum der EUROPÄISCHEN UNION geschützt. GEISTIGES EIGENTUM

Registrierung Nr: RCD 015043223-0001

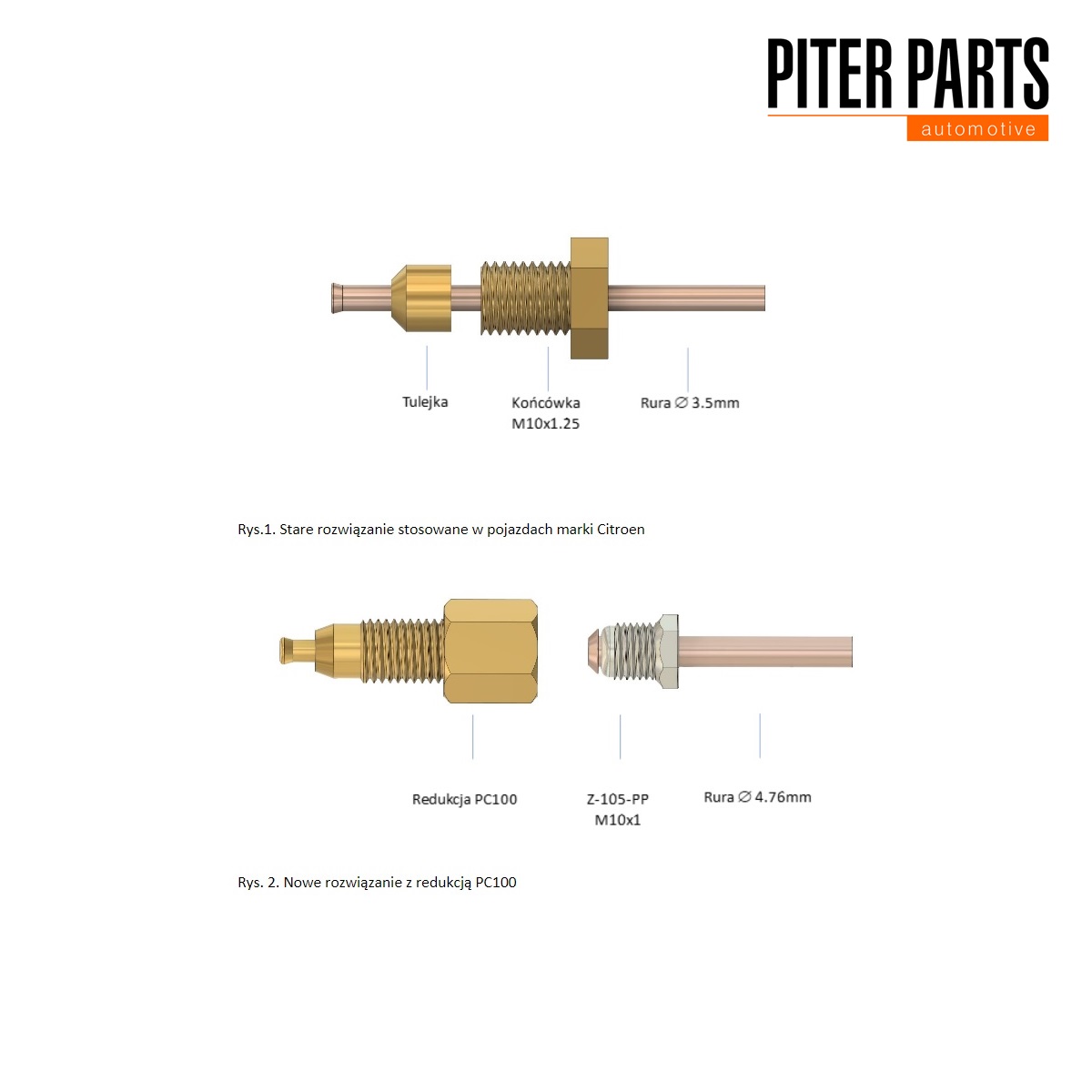

UNTERSCHIED zwischen PC100-Reduzierung und Standard-Hydraulikleitung

Der ursprüngliche Teil der HYDRACTIVE-Hydraulikleitungen besteht aus einem Rohr mit einem Außendurchmesser von 3,5 mm und endet mit einem Gewinde, einer Spannzange und einem trichterförmig gebogenen Rohr. Das Reduzierstück PC100 ist eine innovative und vielseitige Lösung, die die Verwendung von 4,76 mm (3/16") Kupferrohren anstelle der Standardgröße von 3,5 mm ermöglicht.

ANWENDUNG

Citroen C5 alle - gen.1 2000-2004, gen.2 so genannt 1FL 2004-2007, gen.3 so genannt x7 2008->

Citroën C6 2005-2012

TECHNISCHE DATEN

KONSTRUKTION DER LEITUNG

Die Hydraulikleitung wurde nach OEM-Werkslängen gefertigt .

Die verwendeten Materialien sind Kupferrohre höchster Qualität mit einem Durchmesser von 4,75 mm, ein spezieller flexibler Schlauch mit zusätzlicher Verstärkung in Form einer doppelten Stahlumflechtung und Enden, die auf professionellen industriellen Crimpmaschinen montiert werden.

Bei der Montage müssen diese Komponenten miteinander verschraubt und die Kupferprofile profiliert werden. Kupferrohre sind verformbar und lassen sich leicht in ihre ursprüngliche Form biegen (auch mit einer einfachen Biegemaschine).

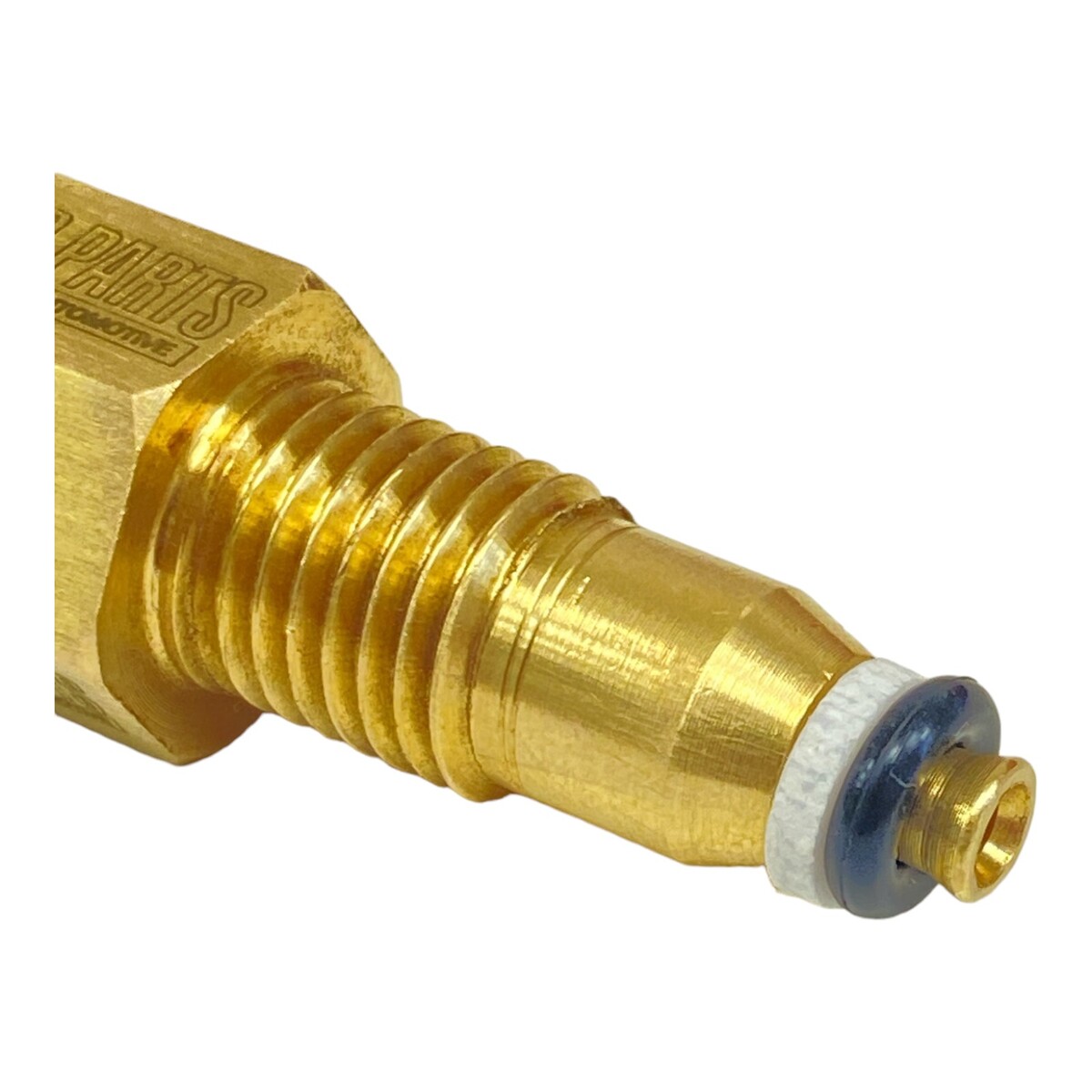

REDUZIERUNG PC100

Werkstoff: Messing

Außengewinde: M10x1,25

Dichtung 1: PTFE-Kunststoff-Distanzring

Dichtung 2: EPDM-Gummiring

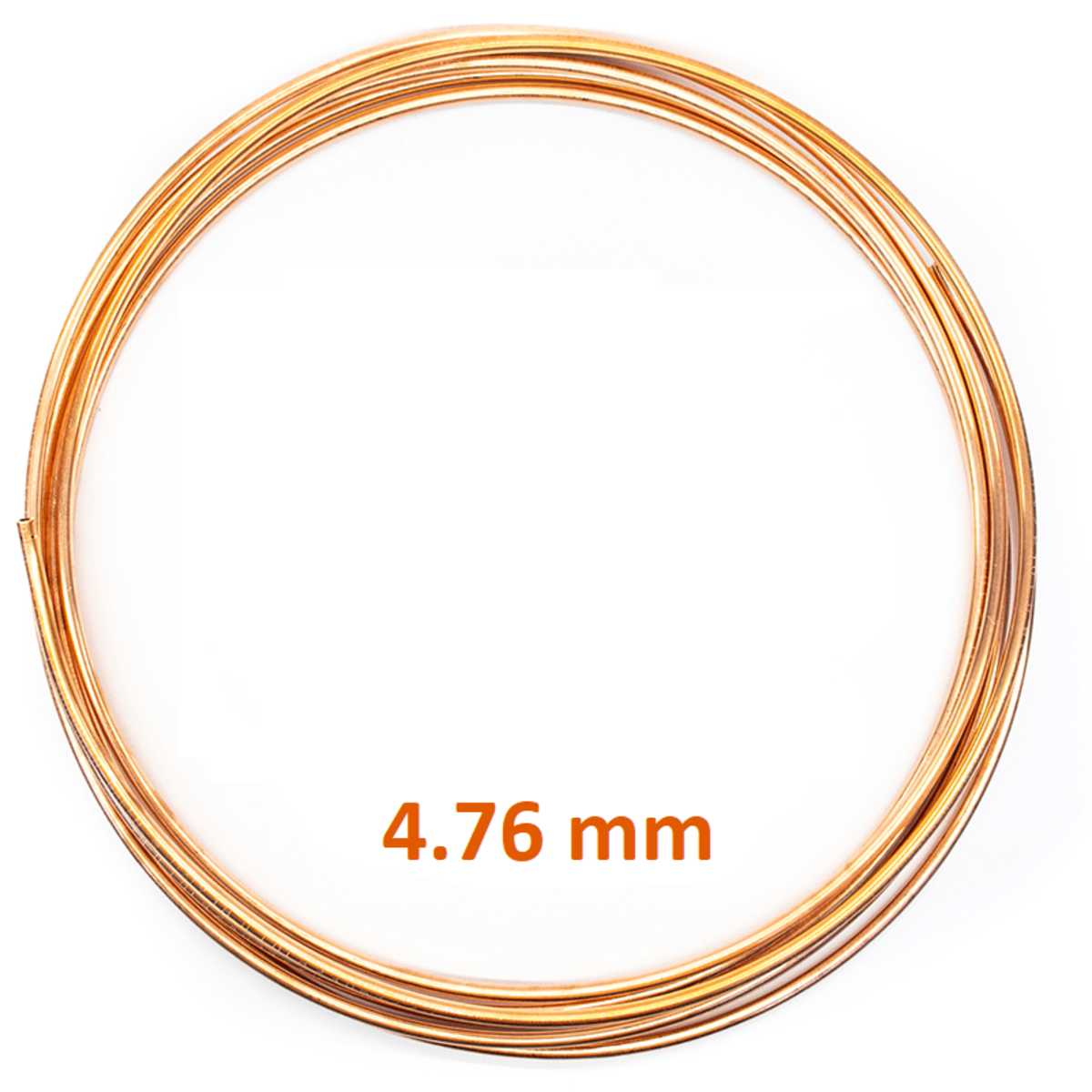

KUPFERRÖHRCHEN

Außendurchmesser: 4,76 mm

Wandstärke: 0,90 mm

Zugfestigkeit: R200

Herstellungsnorm: EN 12449

Kupferrohre zeichnen sich einerseits durch ihre hohe Druckbeständigkeit und andererseits durch ihre Anfälligkeit für mechanische Bearbeitung und Beständigkeit gegen Außenkorrosion aus.

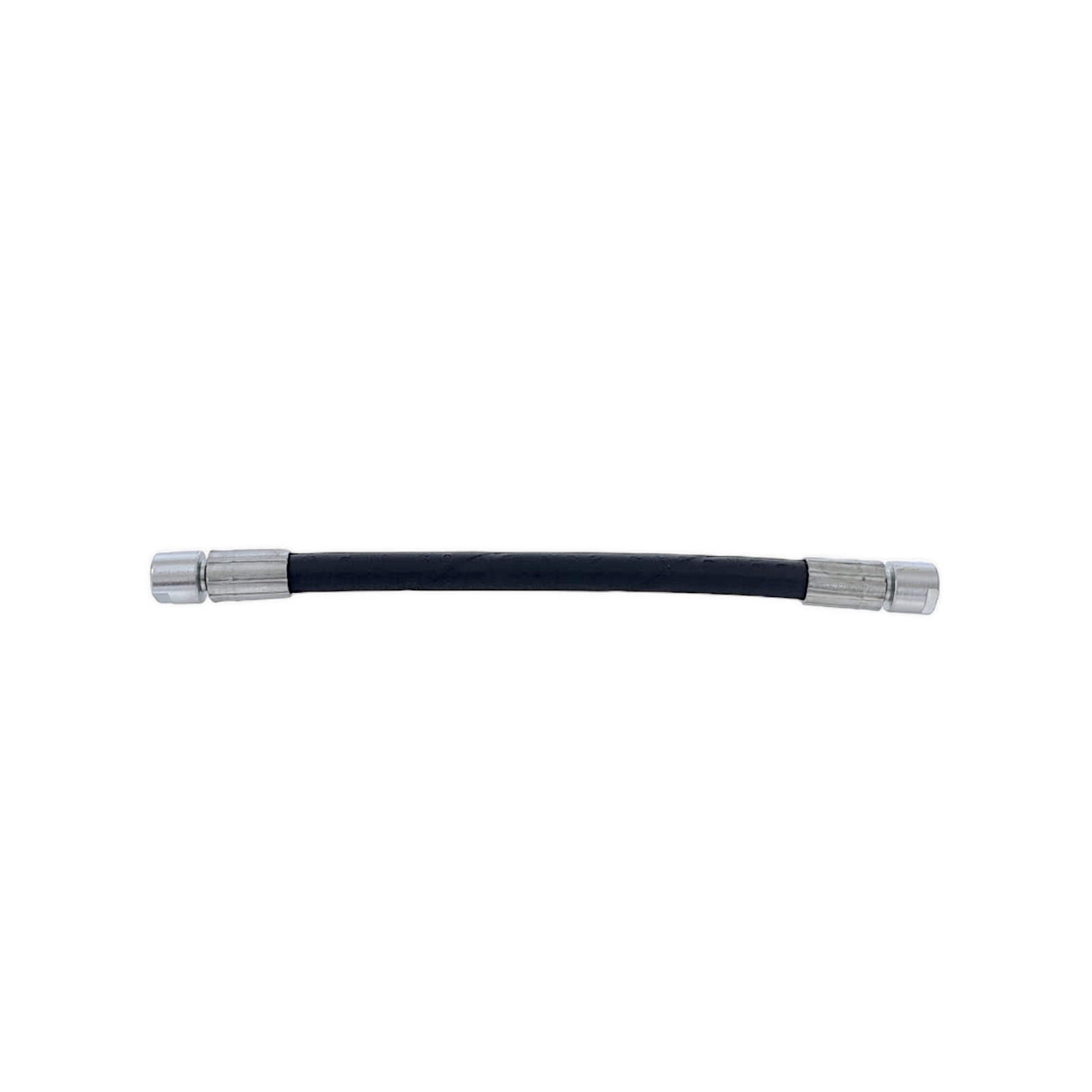

FLEXIBLE ROHRE

• Norm: EN 853 2SN / SAE 100 R2AT
• maximale Betriebstemperatur [°C]: 100
• minimale Betriebstemperatur [°C]: -40
• Nenn-Innendurchmesser DN [mm]: 5
• Nenn-Innendurchmesser [Zoll]: 3/16
• Innendurchmesser [mm]: 4.8
• Außendurchmesser des Schlauchs (Rohr) [mm]: 13.4
• Wandstärke [mm]: 4.3
• max. Betriebsdruck bei 20°C [bar]: 415
• Berstdruck bei 20°C [bar]: 1650
• minimaler Biegeradius [mm]: 90
