CANchecked MFD28 Gen2 Display universal

CANchecked MFD28 Gen2 Display universal

Das CANchecked Dsiplay MFD28 - kompakte Bauform und die Features eines Großen

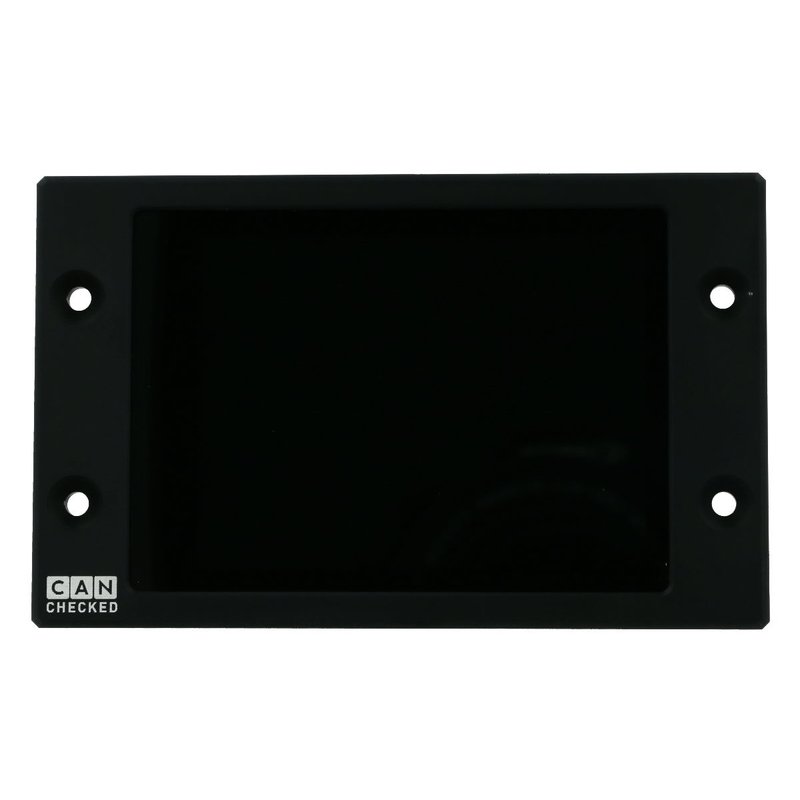

Ein 2.8" LCD Bildschirm und unendliche Darstellungsmöglichkeiten. Die CNC gefräste Aluminiumblende lässt sich elegant in verschiedenste Fahrzeuge integrieren

Key Features

• Can Bus: Unterstützung von Can Bus Steuergeräten, OBD2 ab Bj 2008 und tiefgreifende Werte für VW/Audi ab Bj 2008
• Touchscreen zur Bedienung
• Zusätzliche Eingänge: verbinde weitere 4 analoge Eingänge und einen Ethanolsensor direkt mit dem Display
• Preset Alarms: Vorgefertigte Warnungen können einfach aktiviert und auch individualisiert werden. Bekomme z.B. eine große Warnmeldung, wenn die Abgastemperatur über 900 Grad ist.
• Logging: Logge deine Daten auf die interne SD Karte und speichere den Log für spätere Auswertung
• Individualisierung: Gestalte deine eigenen Seiten, füge eigene Bilder hinzu oder eine eigene Startanimation
• Performance Meter: Messe mit dem integrierten Performance Meter deine 0-100, 100-200 und 0-200 Zeiten ohne weitere Zusatzhardware

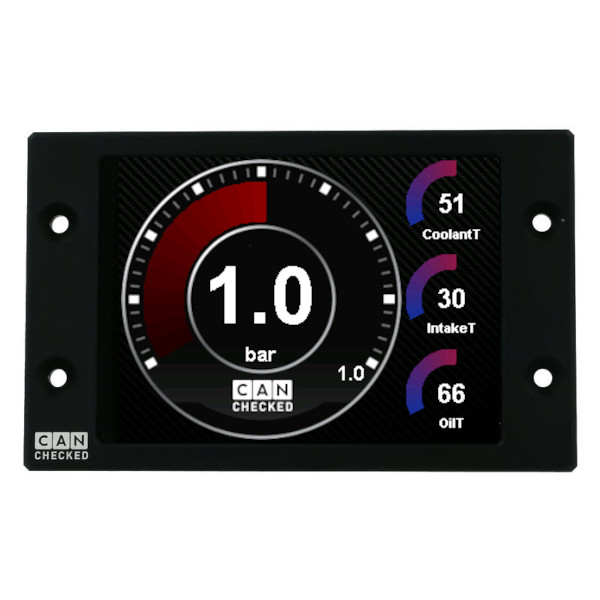

Verschiedene Ansichten

Wähle aus verschiedenen vorgefertigten Ansichten, die, welche am besten zu dir und einem Fahrzeug passen:

• 10 Seiten frei zu konfgurierbar
• 20 verschiedene Widgettypen (z.B. Sensorwert, Analoger Zeiger, YT Diagramm, Drehzahlbalken, Rundanzeige, vertikaler/horizontaler Balken)
• bis zu 64 Widgets je Seite
• Widgets mittels drag and drop positionieren und frei die Größen ändern
• Farben der Widgets granular einstellbar

DSS – Display Setup Software

Mit dem CANchecked Dsiplay DSS (CANchecked Dsiplay.de/dss) kannst du dein Display granular konfigurieren

Hierüber stellst du dein Display komplett ein, kannst die Log-Dateien herunterladen und direkt betrachten und dein eigenes Startbild hochladen.

Mit dem integrierten "TRI Editor" passt du die Sensoren (egal ob Can Bus oder intern an): Min/Max Werte für Warnungen, Sensornamen und die Can Bus Details. Mit dem DSS kann man DBC Dateien direkt importieren und so alle Can Bus fähigen Geräte integrieren

Unterstützte Werte

Viele Kunden fragen immer: „Welche Werte kann ich von meinem Steuergerät abfragen“. Die Antwort: "ALLE"

Die Steuergeräte-Hersteller bestimmen selber, welche Werte über die CAN Bus Schnittstelle verschickt werden. Hier ist die Dokumentation wichtig – eventuell sogar in Form einer DBC-Datei, die sich über unser DSS importieren lässt. Man kann auch auf unsere umfangreiche Liste von bereits implementierten Steuergeräten zugreifen. Diese findet man im Downloadbereich. Insgesamt lassen sich bis zu 128 Sensoren abfragen, wenn der Hersteller dies unterstützt.

Daten, die im Broadcast vorliegen, als auch OBD2 Abfragen über Can Bus (11bit/29bit) sind implementiert. Weiterhin sind auch spezielle Protokolle wie UDS, OBD2, BMW-spezifisch verfügbar.

Ist das gewünschte Steuergerät nicht aufgeführt, dann bitten wir um Kontaktaufnahme

Standardmäßig sind enthalten:

• OBD2 – 11bit/29bit
• Ecumaster
• DTAfast
• Haltech v2
• KMS van Kronenburg
• LinkECU
• MaxxECU
• Motec M1
• Emtron
• Megasquirt 2 and 3
• Trijekt
• Motorsport Electronics ME221 Gen1 und ME442
• Fueltech
• Hondata
• MBE Systems
• Syvecs
• VEMS (RS232)

Außerdem kann das Display an jeden VW/Audi ab Bj 2008 über das optionale OBD Kabel verbunden werden und dort tiefgreifende Werte abfragen, wie Herstellerdiagnose-Tools. Das gleiche ist auch für fast alle BMW Modelle ab ca. Baujahr 2008 möglich.

Über die Website CANchecked Dsiplay.de/help findest du weitere Protokolle zum Download

Anschluss und Erweiterung

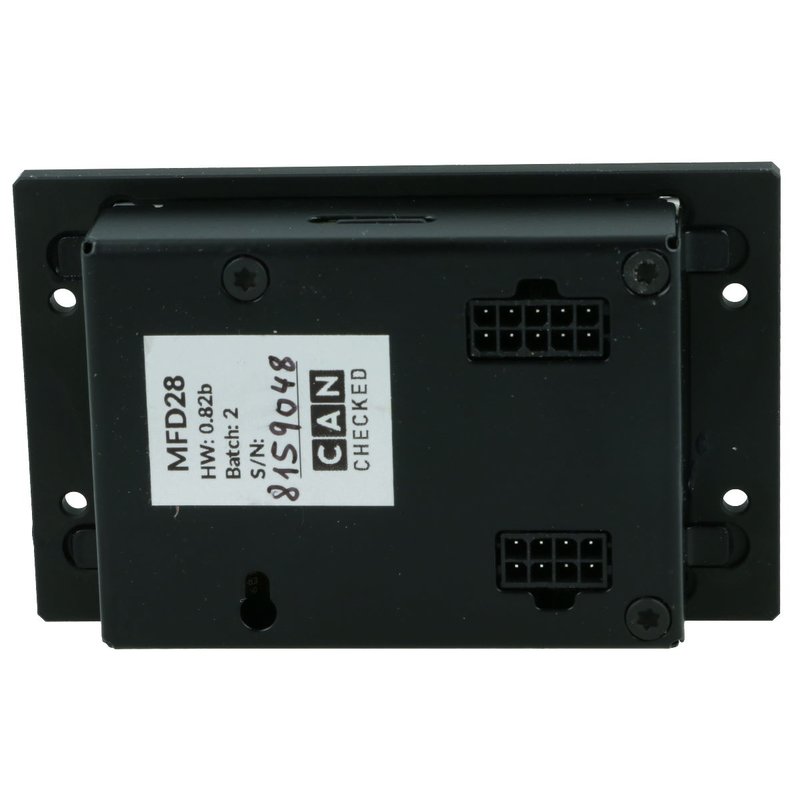

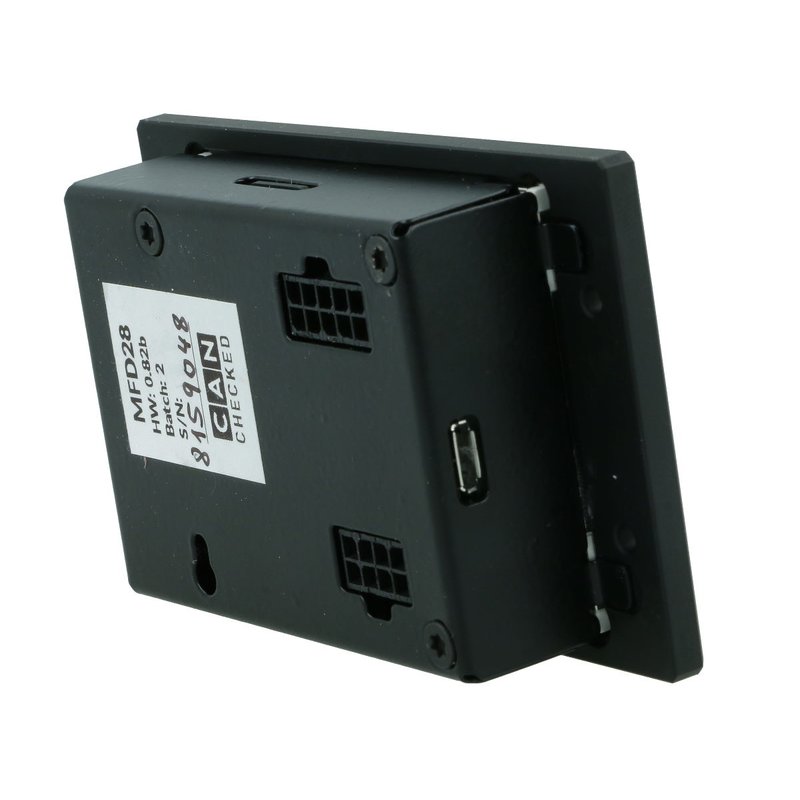

Bei jeder Lieferung ist dabei:

• MFD28 Gen2 Display
• Stecker A (8 fach)
• Stecker B (10 fach)
• 4 schwarze Befestigungsschrauben
• 20cm vorgecrimpte Anschlusskabel für Spannungsversorgung, Can Bus, analoge Eingänge, 5V und Sensormasse
• Pins zum selber vercrimpen
• zwei 1K Widerstände (zum Pullup für NTC Sensoren)
• Quickstart Guide
• SD Karte (vorinstalliert)
• SD Kartenadapter
• Displayfolie (zur Verhinderung von Reflektionen)

Über die vier analogen Eingänge lassen sich beliebige Sensoren anschließen – wir unterstützen sowohl lineare 0-5V als auch NTC Sensoren.

Die von CANchecked Dsiplay angebotenen Sensoren sind dabei meist in den TRI Dateien hinterlegt und müssen nur angeschlossen werden:

• CC22902 Temperatursensor für Flüssigkeiten
• CC22901 Drucksensor M10x1 0-10 Bar (145psi)
• CC22900 Drucksensor 0-5,5bar (80psi)
• generischer Typ K Wandler 0-1250°C

Externer Schaltblitz (CC24000)

Als Schaltblitz vergibt man bis zu 8 verschiedene Farben und Drehzahlgrenzen sowie eine Drehzahl, wo der Schaltblitz kräftig und schnell blinkt.

Ethanol Sensor direkt am MFD28 Gen2

Einen Ethanolsensor schließt du einen Sensor direkt am Display an. Du benötigst einen Pullup Widerstand (10K) zwischen 5V und Signal.
Nun kannst du dir sowohl den Ethanolgehalt direkt im Display ansehen und auch mitloggen.

Can Switching

Mit diesem Feature sendest du Befehle an dein Steuergerät. Über die vorgefertigten Streams für Ecumaster, Haltech, MaxxECU, LinkECU oder den dokumentierten CANchecked Dsiplay Stream sendest du acht Switches (on/off) und kannst so dein Display in ein Keypad verwandeln. Außerdem sendest du die 4 analogen ebenso zum Steuergerät als Erweiterung, wenn dort keine Eingänge mehr zur Verfügung stehen.

Mit dem "Can Transmit" kannst du aber auch bis zu 4 eigene Can Frames definieren und dort passende Werte in den Can Bus legen.

Gang Darstellung/Berechnung

Das Display kann als großes Gang-Display genutzt werden. Der Gang kommt entweder direkt über den Can Bus oder wird vom Display aus Geschwindigkeit und Drehzahl berechnet.

Erweiterte Funktionen

Mit den Math-Channels kannst due Sensoren miteinander verrechnen. Die User-Table geben dir die Möglichkeit mittels 2D oder 3D Kennfeldern weitere Sensoren zu genieren.

Optionales Zubehör

• CC22700 universal OBD2 cable with fuse adapter
• CC22710 OBD2 cable for VW/Audi/BMW with switched 12V to pin 1 of the OBD plug
• CC24000 externes Schaltblitz Modul
• CC10000 DIN Blende zum einfachen Verbau in einem Einzel-DIN Schacht
