Volkswagen Front- und Rückfahrkamera Eingang Plug & Play

Beschreibung

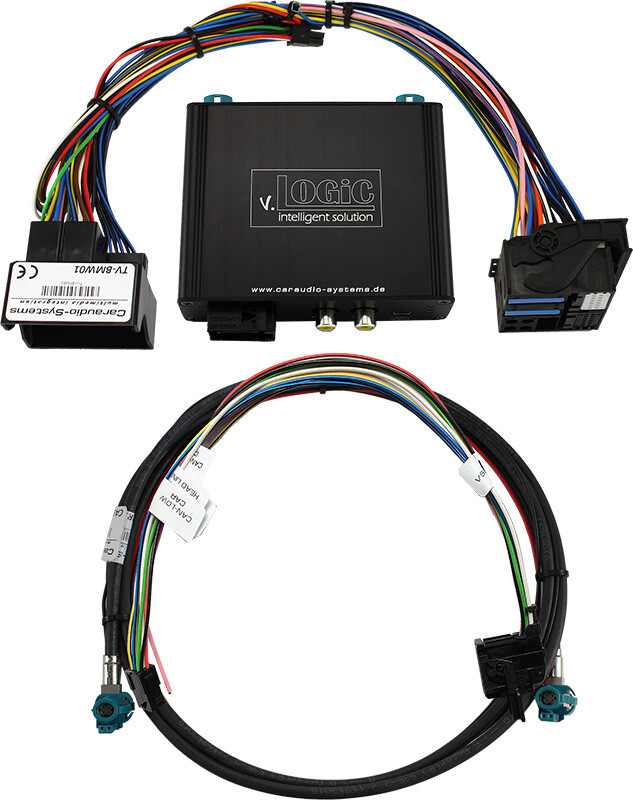

Das v.LOGiC Kamera Interface ermöglicht den Anschluss einer Rückfahrkamera, einer Frontkamera und von zwei Seitenkameras an das Werks-Navigationssystem des Fahrzeugherstellers. Es wird aus allen Betriebsmodi automatisch auf die vorhandenen Werks-und Nachrüstkameras dem Bedarf entsprechend umgeschaltet und nach Beendigung des Rangierens automatisch in den vorherigen Betriebszustand zurückgeschaltet. Alternativ können zwei Eingänge für AV-Quellen mit Steuerung über Touch/Drehknopf genutzt werden. Die Audioeinspeisung erfolgt dann separat über einen evtl. vorhanden Werks AUX-Eingang.

Produktfeatures

Bild-in Bild (PIP) Modi zur Kombination von Nachru¨stkamerabild(ern) und Werks-PDC
Dynamische Parkhilfslinien mit Kalibrierungsfunktion
Gleichzeitige Nutzung von Bild-in Bild Werks-Parkabstandssensoren-Anzeige und dynamischen Parkhilfslinien
Eigenes On-Screen Display für Einstellungsänderungen
Steuerung von AV Quellen (z.B. DVB-T Tuner,...) u¨ber das MIB System
Rückfahrkamera-Eingang
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsrtsgangs aus allen Betriebs-Modi
Frontkamera-Eingang
2 Seiten Kamera-Eingänge
Seiten- oder Frontkamera Aktivierung über Blinkerfunktion
Manuelles Umschalten auf Kameras möglich
2 Schaltausgänge (+12V max. 1A), separat einstellbare Schaltkriterien (CAN, Zündung, Kamera, Rückwärtsgang)
Kompatibel mit allen Werks-Video-Anwendungen
USB Update-Port für Software-Updates durch den Endverbraucher

Kompatibilität

Hersteller	Modell	Navigation
Audi	A3 (8V) ab 05/2012--, A4 (8W) ab 08/2015- Q7 (4M) ab 03/2015-	MMI Navigation Plus mit MMI Touch 7 Zoll oder 8.3 Zoll - MIB/MIB II Main-Unit
Porsche	Boxster Cayenne	PCM 4.0
Skoda	Octavia3 (5E) MJ 2017-,	MIB - Amundsen 8 Zoll Monitor.
Volkswagen	Golf7 MJ 2015-, Golf7 Sportsvan MJ 2015-, Passat (B8) MJ 2016-,	MIB/MIBII Composition Media/Discover Media - 6.5 Zoll Monitor
Volkswagen	Passat (B8) MJ 2016-,	MIB/MIBII Discover Pro - 8 Zoll Monitor

Einschränkungen

Nur Video

Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig.

Anschlüsse

Bildeinspeisung: 4-Pin HSD
Strom: offene Kabelenden
CAN: Plug & Play (12-Pin Einsatz Kammer E des Quadlock)
Video-Eingänge (4x): Cinch Buchse

Technische Daten

Spannungs-Arbeitsbereich	12V DC (10.5 ? 14.8V)
Ruhestrom	1mA
Arbeitsstrom	190mA
Leistungsaufnahme	2.6W
Betriebstemperaturbereich	-20°C bis +80°C
Abmessungen Video-Box	141 x 30 x 105mm (B x H x T)

Rechtlicher Hinweis

Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
