DCF Empfängermodul Funkuhr für industrielle Anwendungen
DESCRIPTION


Beschreiben:
DCF-Empfängermodul abgestimmt auf Zeitsignalsender DCF77 ( für Frankfurt 77,5 kHz). Das Antenneninduktionssignal wird an den IC für zur Verstärkung, Demodulation, und dann von der MCU identifiziert, so dass Datum und Uhrzeit der Zeitzentrale vollständig konsistent sind.

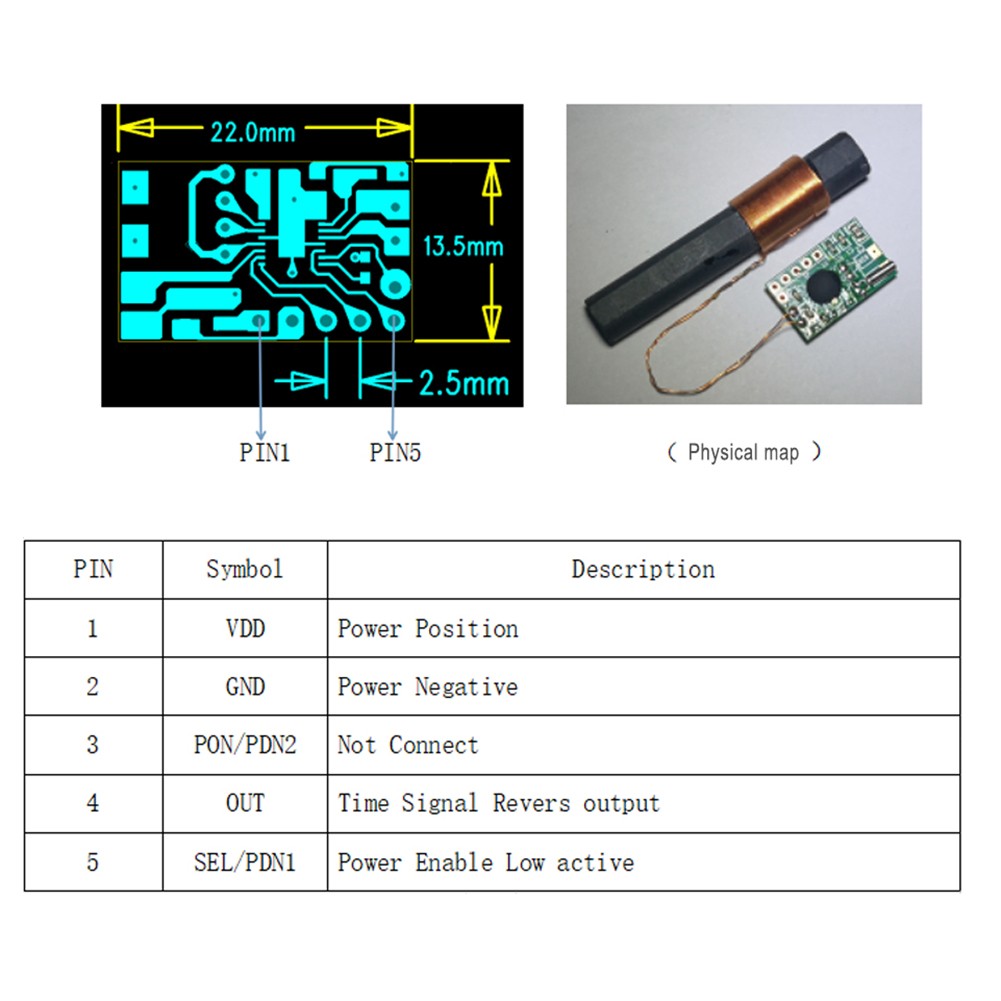

Nachfolgend finden Sie wichtige Aufbau- und Schaltpläne.

Technische Daten:
Artikelnummer: DCF-1060N-MAS
RCCM-Kategorie: DCF/77,5KHz Einzelfrequenzmodul
Leiterplattengröße: 22,0x13,5x1,0mm / FR4
Antennengröße: AR10x60mm / High Q
Nennfrequenz: 77,5KHz±300Hz
Empfindlichkeit: 26±2dB
Empfangs-IC: MAS6181B
Betriebsspannung: 1,1...3,3 V
Stromaufnahme: 85 μA max
Empfangsfrequenz: 77,5KHz
Platinengröße (ohne Antenne) LxBxH: 22x13,5x1mm
Antennenqualität: LxØ: 60x10mm
Lieferumfang: 1 Stück
Tunertechnologie:DAB

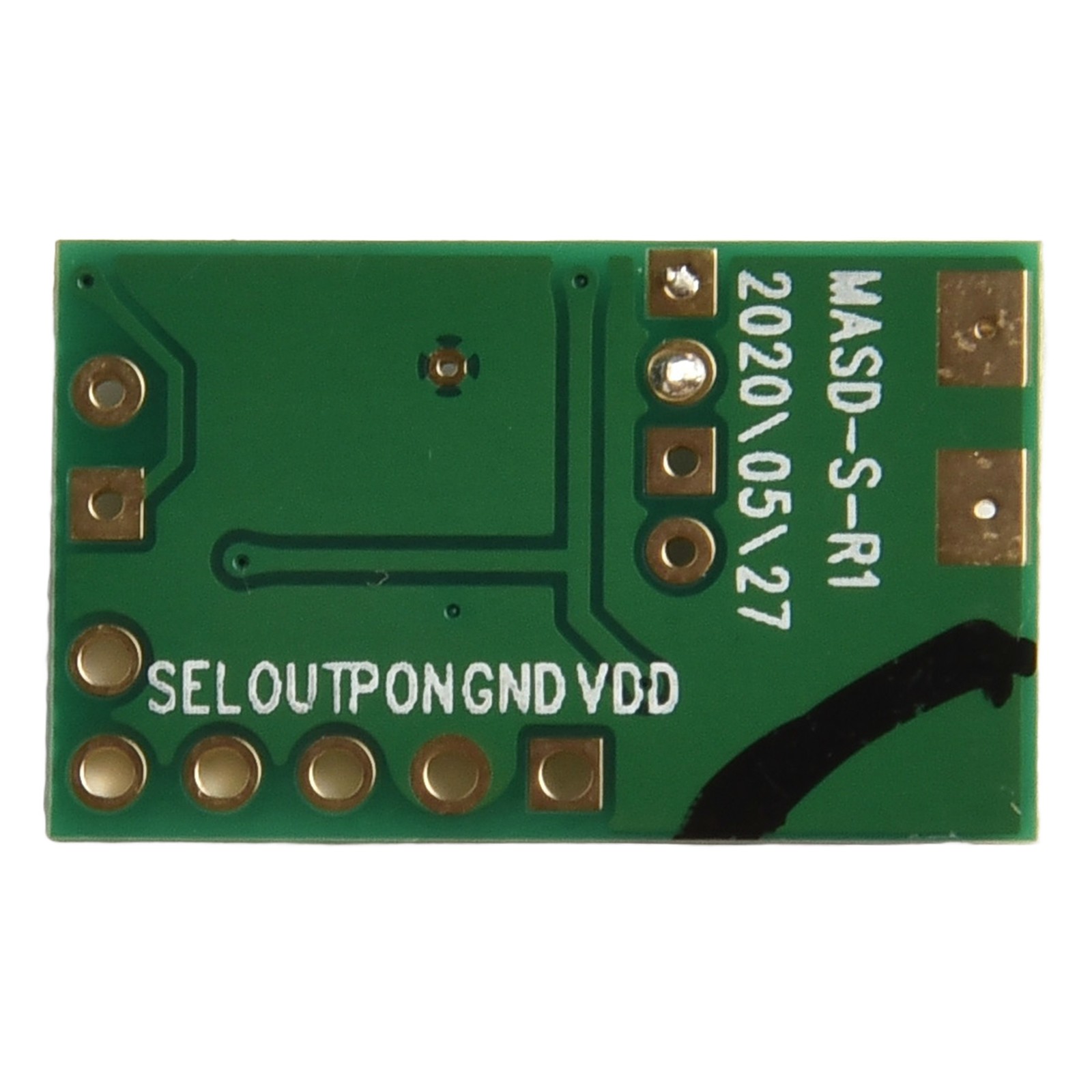

• Anschluss:
⇒ Masse = Pin
⇒ Betriebsspannung = Pin
⇒ Daten = Pin T
⇒ Power On/Off = Pin P2

• Wichtiger Hinweis:
⇒ PIN P1 ist ein Ein-/Ausschalter und muss auf logisch low gestellt werden.
Hinweis: Das Einzelfrequenzmodul kann nicht zwischen verschiedenen Frequenzen von DCF/WVB/HBG/BPC umschalten. für JJY Zweifrequenzmodul kann zwischen 40K/60K zwei Frequenzen umschalten. Als Einfrequenzmodul kann es nur Signale in diesem Frequenzband empfangen.

Paket enthalten:
1 * Empfängermodul (ohne Antenne)

Hinweis:
1. Die tatsächliche Farbe des Artikels kann aufgrund vieler Faktoren wie Helligkeit Ihres Monitors und Lichthelligkeit geringfügig von den auf der Website gezeigten Bildern abweichen.
2. Bitte erlauben Sie leichte manuelle Messabweichungen für die Daten.
