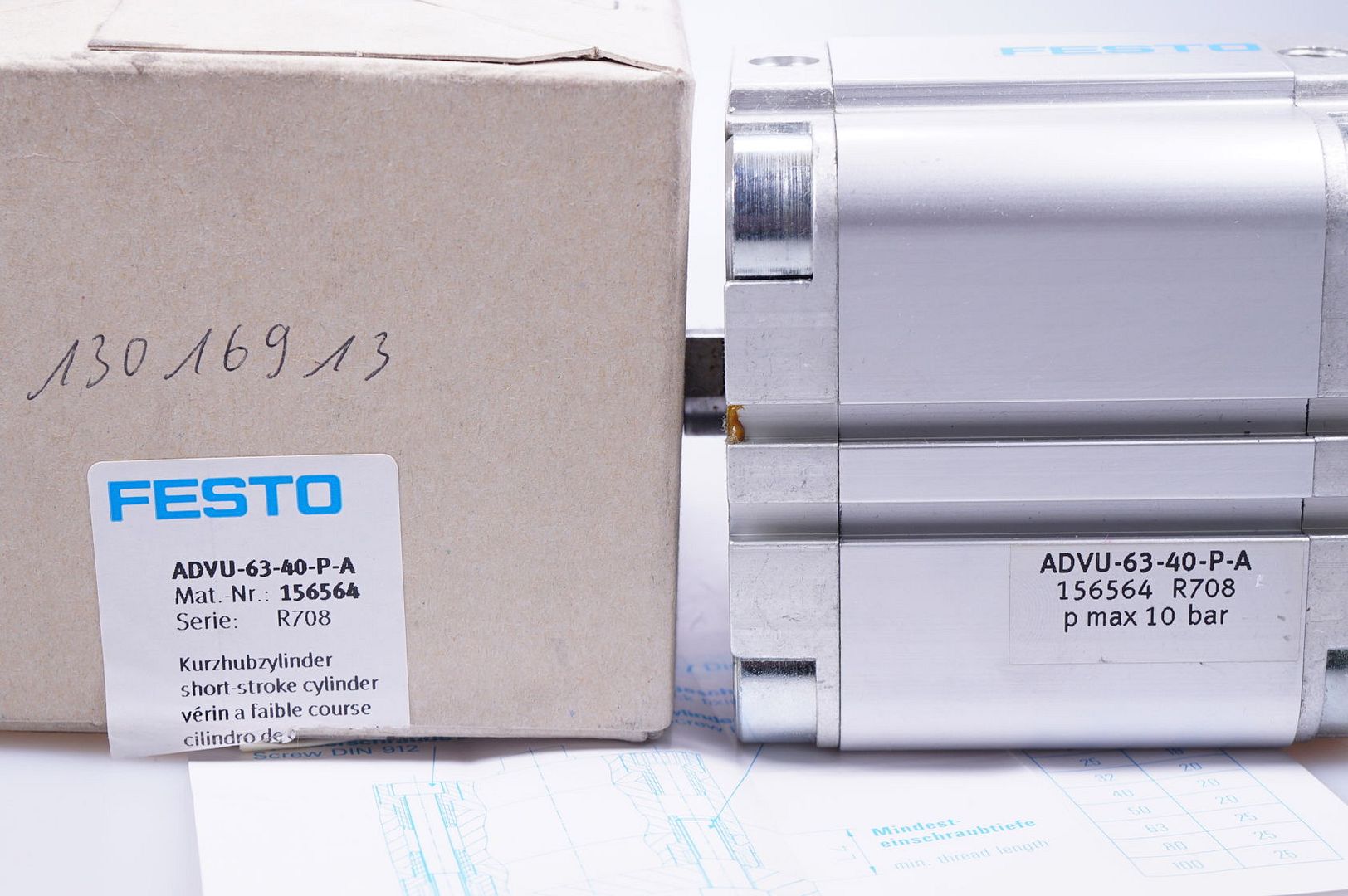

Cilindro compatto

Tipo: Advu-63-40-PA 156564

Inutilizzato, da una risoluzione del magazzino

Hub 40 mm
Pistone Ø 63 mm
Smorzamento di anelli/piastre di smorzamento elastico su entrambi i lati
Qualsiasi posizione di installazione
Come funziona a doppio azione
Filo interno finale a pistone
Struttura costruttiva dell'asta del pistone
Rilevamento della posizione per interruttori di approssimazione
Simbolo 00991217
Varianti a canna da pistone
Pressione operativa 0,06 MPa ... 1 MPA
Pressione operativa 6 bar ... 10 bar
Pressione operativa 8.7 psi ... 145 psi
Aria compressa del mezzo operativo secondo ISO 8573-1: 2010 [7: 4: 4]
Nota sul mezzo operativo/controllo di funzionamento oliato possibile (richiesto in ulteriori operazioni)
Classe di resistenza alla corrosione KBK2 - stress di corrosione moderato
CONFORMIZIONE LABS VDMA24364-B1/B2-L
Temperatura ambiente -20 ° C ... 80 ° C.
Impatto l'energia nelle posizioni finali 0,7 j
Potenza teorica a 0,6 MPa (6 bar, 87 psi), restituire 1750 N
Potenza teorica a 0,6 MPa (6 bar, 87 psi), piombo 1870 N
Messa in movimento a 0 mm hub 134 g
Massa di spostamento del sovrapprezzo per hub 10 mm 16 g
Peso di base a 0 mm hub 1059 g
Supplemento di peso per hub 10 mm 107 g
Connessione pneumatica G1/8
Materiale a vite di taglio galvanizzato
Copertura materiale in alluminio in lega ceasele
Material Dynamic Seals NBR TPE-U (PU)
Pistone materiale asta di acciaio ad alto contenuto
Materiale in lega ceasele in alluminio.
