ProduktparameterWindkraftanlagengenerator
NE-200kWParameterNennleistung: 200kwMaximale Leistung: 210kwStartwindgeschwindigkeit: ≤3.5m/sArbeitswindgeschwindigkeit: 2.5-25m/sEingeschnittene Windgeschwindigkeit: ≤4m/sNennwindgeschwindigkeit: 12m/sStartwindgeschwindigkeit: 45m/sAusschneidende Windgeschwindigkeit: 18m/sWindraddurchmesser: 18 m
Klingen: Reinforced glass fiber reinforced plasticKlingenlänge: 8.5 mMaterial des hinteren Maschinenraums: High quality alloy steelNenngeschwindigkeit: 100 r.p.mGeneratortyp: Dreiphasensynchron PermanentmagnetmotorGeschwindigkeitssteuerung: Elektromagnetische Bremsung, intelligente Bremsung, aktiver Gier
Nennspannung: AC 380v / 400v
Turmtyp: Unabhängiger Turm ( Nicht enthalten, zusätzlicher Kauf erforderlich)
Arbeitstemperatur: -40 ℃ ~ 80 ℃
Hinweis: Die tatsächliche Einheitsleistung hängt von der Standorttemperatur, der Höhe, dem Wind ab
Bedingungen, Stromnetz und andere Faktoren.
Einheitsbeschreibung

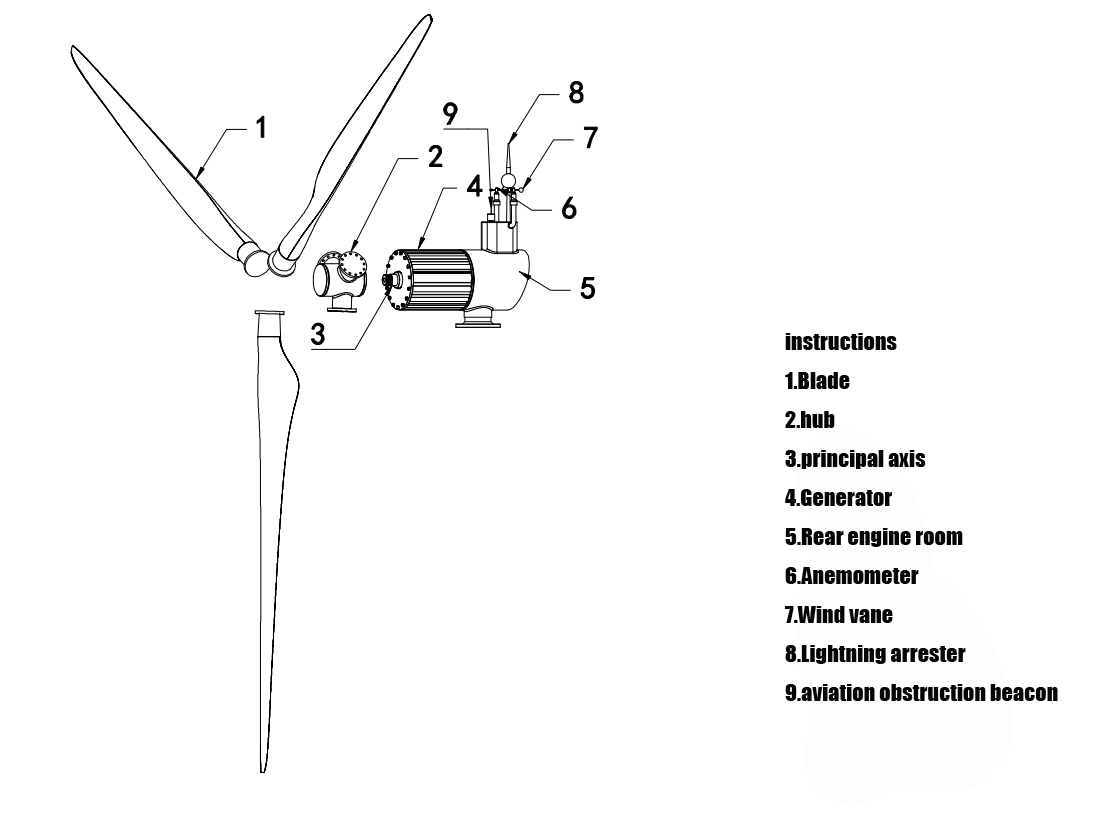

Die 200kw elektrische Steuerwindturbine nimmt das Konstruktionsschema der horizontalen Achslayout, drei Klingen, Gegenwindrichtung, intelligente Bremsung, automatische Gier und direktantriebs-Permanentmagnet-Synchrongenerator an. Das Strukturdiagramm ist wie folgt:
Explosionsansicht von Windturbinengenerator
Explosionsansicht von Windturbinengenerator
Die Windkraftanlagengeneratoreinheit nimmt automatische Gier und intelligente Bremssteuerung an, um sich automatisch unter der Nennwendgeschwindigkeit aufzuwickeln. Wenn die Windgeschwindigkeit über die Nenngeschwindigkeit oder andere Werte (Leistung, Temperatur, Geschwindigkeit usw.) den von der SPS festgelegten Grenzwert erreichen, empfängt das Gerät das Signal und die intelligente Bremse greift ein, um sicherzustellen, dass sich die Windturbine in einem sicheren und stabilen Zustand befindet.
Der Windkraftanlagengenerator wird hauptsächlich durch einen direktantriebenen Permanentmagnetsynchrongenerator entwickelt, und das Stromerzeugungssystem nimmt eine natürliche Luftkühlung ohne interne Kühlmittel an;
Die Klinge besteht aus verstärktem Glasfaserverstärktem Harz, mit leichter Dichte und ausgezeichneter Ermüdungsfestigkeit und mechanischen Eigenschaften und kann extremen rauen Bedingungen wie Stürmen und zufälligen Belastungen standhalten;
Das Bremssystem verwendet intelligente Sensorüberwachungssignale (Geschwindigkeit, Temperatur, Windgeschwindigkeit usw.) zur Echtzeitüberwachung. Wenn ein Indikator den eingestellten kritischen Wert erreicht, stoppt die intelligente Bremse den Lüfter;
Die Windkraftanlagengeneratoreinheit nimmt automatische Gier und intelligente Bremssteuerung an, um sich automatisch unter der Nennwendgeschwindigkeit aufzuwickeln. Wenn die Windgeschwindigkeit über die Nenngeschwindigkeit oder andere Werte (Leistung, Temperatur, Geschwindigkeit usw.) den von der SPS festgelegten Grenzwert erreichen, empfängt das Gerät das Signal und die intelligente Bremse greift ein, um sicherzustellen, dass sich die Windturbine in einem sicheren und stabilen Zustand befindet.
Der Windkraftanlagengenerator wird hauptsächlich durch einen direktantriebenen Permanentmagnetsynchrongenerator entwickelt, und das Stromerzeugungssystem nimmt eine natürliche Luftkühlung ohne interne Kühlmittel an;
Die Klinge besteht aus verstärktem Glasfaserverstärktem Harz, mit leichter Dichte und ausgezeichneter Ermüdungsfestigkeit und mechanischen Eigenschaften und kann extremen rauen Bedingungen wie Stürmen und zufälligen Belastungen standhalten;
Das Bremssystem verwendet intelligente Sensorüberwachungssignale (Geschwindigkeit, Temperatur, Windgeschwindigkeit usw.) zur Echtzeitüberwachung. Wenn ein Indikator den eingestellten kritischen Wert erreicht, stoppt die intelligente Bremse den Lüfter;
Das Giersystem nimmt das aktive Gierdesign an. Zwei unabhängige Sensoren, Anemometer und Windschaufel, sind auf dem Rucksack auf der Rückseite der Kabine installiert. Das Signal der Windschaufel spiegelt die Abweichung zwischen dem Lüfter und der Hauptwindrichtung wider. Wenn sich die Windrichtung weiter ändert, steuert die Steuerung den Giermotor, um entsprechend dem vom Windblatt übermittelten Signal einzugreifen, und die Gierantriebseinrichtung dreht den Maschinenraum, um sich mit der Hauptwindrichtung auszurichten. Das SPS-Steuersystem der Einheit kann die Gier automatisch entspannen, wenn der Gierwinkel der Einheit den angegebenen Wert übersteigt, wodurch die Einheit das Kabel nicht verdreht. Das Giersystem ist der Hauptbestandteil des Windkraftanlagengenerators. Die Komponenten des gesamten Systems (Gierlager, Giermotor, Encoder, Lager usw.) sind von internationalen und inländischen bekannten Marken, die die Sicherheit und Stabilität des Systems gewährleisten. Der Maschinenraum der Einheit nimmt ein humanisiertes Designschema an, mit großem Arbeitsplatz und ausreichender Auslastungsrate, die für die Bediener bequem ist, um zu überprüfen und zu warten. Das elektrische System kann die spezielle Steuerungs-Wechselrichter integrierte Maschine mit MPPT für Windkraftanlagengenerator gemäß den Anforderungen des Kunden annehmen, die eine breite Palette von Eingangsspannung, perfekte Schutzfunktion und optionale GPRS-Ferncomputerüberwachungsfunktion hat.。
Klinge
Die Schaufel ist der grundlegendste und wichtigste Bestandteil der Windkraftanlage. Sein gutes Design, zuverlässige Qualität und ausgezeichnete Leistung sind die entscheidenden Faktoren für den normalen und stabilen Betrieb der Anlage. Die Klinge wandelt die aerodynamische Energie in die mechanische Energie der Laufraddrehung unter dem Aufzug der Luft um, was ein wichtiger Teil der Nutzung der Windenergie ist. Die Klingen dieses Modells sind aus verstärktem Glasfaserverstärktem Harz mit Lichtdichte und ausgezeichneter Müdigkeitsbestärke und mechanischen Eigenschaften hergestellt, die extremen schweren Bedingungen wie Stürmen und zufälligen Belastungen standhalten können. Die Radluftfolie ist nach dem Prinzip der Aerodynamik ausgebildet. Durch die Modellierung der Analysedaten und die Annahme von Wilsons mathematischem Modell zur Optimierung der Gestaltung der Akkordlänge und des Drehwinkels der Schaufel wird die 3D-Schaufelform der Windkraftanlage festgelegt, um die optimale Gestaltung der Schaufellfolie der horizontalen Achse der Windkraftanlage zu erreichen. Gleichzeitig wird der Lärm während des Betriebs reduziert und die Auslastungsrate der Windenergie verbessert..
Generator
Der Generator ist ein Bauteil, das die mechanische Energie der Laufraddrehung in elektrische Energie umwandelt. Die 200 kW-Einheit nimmt einen hocheffizienten mehrpolischen Permanentmagnetsynchronmotor an, der die Vorteile einfacher Struktur, zuverlässiger Betrieb, hoher Effizienz, kleiner Größe usw. hat. Die Nennleistung des Generators beträgt 200kw, die Anzahl der Pole 68, die Nennspannung 380V / 400V und die Isolationsklasse der Wicklung F.
Der Generator besteht aus Stator, Rotor, Hauptwelle und anderem Zubehör. Der Generatorstator besteht aus Statorkern (Siliziumstahlblech), Wicklung und anderem Zubehör; Der Rotor besteht aus Rotorkern und Permanentmagneten.
Die Generatorwicklung ist dreiphasig ausgeführt, und drei virtuelle Schlitze sind eingestellt, die das Drehmoment des Generators besser reduzieren können. Die speziell konzipierte einzigartige Anordnung am Rotormagnetpol reduziert seine Vibrationen und Geräusche während des Betriebs.
Der Generator nimmt eine passive natürliche Luftkühlung an, und der Außenwind in der Luft kühlt die Wicklung durch die Statorkernkühlungszähne. Wenn der Außenwind zunimmt, erhöht sich die Einheitsleistung und die entsprechende Motorwärmeleistung, während sich auch der Kühleffektivität erhöht. Daher wird die Temperatur der Motorwicklung auf einem relativ niedrigen Niveau gehalten. Gleichzeitig erfordert dieses Kühlverfahren keinen unabhängigen Lüfter oder Pumpe, was die Gesamteffizienz und Zuverlässigkeit des Motors erhöht. Das Statorwickelmaterial muss Isolationsmaterial der Klasse F oder höher sein, und der Temperaturanstieg wird gemäß Klasse B bewertet. Die Wicklung wird mit hochleistungsfähigem Polyesterimid-Isolationsharz getränkt, und der ausgezeichnete Imprägnierungsprozess gewährleistet die Isolationsleistung der Statorwicklung.
Der Generator besteht aus Stator, Rotor, Hauptwelle und anderem Zubehör. Der Generatorstator besteht aus Statorkern (Siliziumstahlblech), Wicklung und anderem Zubehör; Der Rotor besteht aus Rotorkern und Permanentmagneten.
Die Generatorwicklung ist dreiphasig ausgeführt, und drei virtuelle Schlitze sind eingestellt, die das Drehmoment des Generators besser reduzieren können. Die speziell konzipierte einzigartige Anordnung am Rotormagnetpol reduziert seine Vibrationen und Geräusche während des Betriebs.
Der Generator nimmt eine passive natürliche Luftkühlung an, und der Außenwind in der Luft kühlt die Wicklung durch die Statorkernkühlungszähne. Wenn der Außenwind zunimmt, erhöht sich die Einheitsleistung und die entsprechende Motorwärmeleistung, während sich auch der Kühleffektivität erhöht. Daher wird die Temperatur der Motorwicklung auf einem relativ niedrigen Niveau gehalten. Gleichzeitig erfordert dieses Kühlverfahren keinen unabhängigen Lüfter oder Pumpe, was die Gesamteffizienz und Zuverlässigkeit des Motors erhöht. Das Statorwickelmaterial muss Isolationsmaterial der Klasse F oder höher sein, und der Temperaturanstieg wird gemäß Klasse B bewertet. Die Wicklung wird mit hochleistungsfähigem Polyesterimid-Isolationsharz getränkt, und der ausgezeichnete Imprägnierungsprozess gewährleistet die Isolationsleistung der Statorwicklung.
。
NdFeB（Nd2Fe14B）Permanent magnet
NdFeB（Nd2Fe14B）Permanent magnet
Beschreibung der Eigenschaften des Permanentmagneten
NdFeB (Nd2Fe14B) Permanentmagnet Material wird die dritte Generation seltener Erden Permanentmagnet Material genannt, und ist die höchste Leistung Permanentmagnet Material bisher. Mit der Entwicklung der Produktions- und Fertigungstechnologie von Permanentmagnetmaterialien verbessert und verbessert sich die Leistung von Permanentmagnetmaterialien weiter, insbesondere die Verbesserung der thermischen Stabilität und der Korrosionsbeständigkeit des NdFeB-Permanentmagneten sowie die allmähliche Reife der Forschungs- und Entwicklungserfahrung von Permanentmagnetmotoren, kann die Leistungsverlusterung des Permanentmagneten durch die Auswahl und Konstruktion von Permanentmagneten und die Konstruktion und Steuerung der magnetischen Schaltungsstruktur des Motors vermieden werden. Der Permanentmagnetmotor nimmt hochleistungsfähiges NdFeB-Permanentmagnetmaterial an, und eine hohe ausreichende Koerzivität kann den Verlust von Magnetismus bei hoher Temperatur vermeiden. Um die zuverlässigen magnetischen Eigenschaften von Permanentmagneten sicherzustellen, hat die technische Forschungs- und Entwicklungsabteilung des Unternehmens folgende Arbeiten durchgeführt:
NdFeB (Nd2Fe14B) Permanentmagnet Material wird die dritte Generation seltener Erden Permanentmagnet Material genannt, und ist die höchste Leistung Permanentmagnet Material bisher. Mit der Entwicklung der Produktions- und Fertigungstechnologie von Permanentmagnetmaterialien verbessert und verbessert sich die Leistung von Permanentmagnetmaterialien weiter, insbesondere die Verbesserung der thermischen Stabilität und der Korrosionsbeständigkeit des NdFeB-Permanentmagneten sowie die allmähliche Reife der Forschungs- und Entwicklungserfahrung von Permanentmagnetmotoren, kann die Leistungsverlusterung des Permanentmagneten durch die Auswahl und Konstruktion von Permanentmagneten und die Konstruktion und Steuerung der magnetischen Schaltungsstruktur des Motors vermieden werden. Der Permanentmagnetmotor nimmt hochleistungsfähiges NdFeB-Permanentmagnetmaterial an, und eine hohe ausreichende Koerzivität kann den Verlust von Magnetismus bei hoher Temperatur vermeiden. Um die zuverlässigen magnetischen Eigenschaften von Permanentmagneten sicherzustellen, hat die technische Forschungs- und Entwicklungsabteilung des Unternehmens folgende Arbeiten durchgeführt:
Beschreibung der Eigenschaften des Permanentmagneten
NdFeB (Nd2Fe14B) Permanentmagnet Material wird die dritte Generation seltener Erden Permanentmagnet Material genannt, und ist die höchste Leistung Permanentmagnet Material bisher. Mit der Entwicklung der Produktions- und Fertigungstechnologie von Permanentmagnetmaterialien verbessert und verbessert sich die Leistung von Permanentmagnetmaterialien weiter, insbesondere die Verbesserung der thermischen Stabilität und der Korrosionsbeständigkeit des NdFeB-Permanentmagneten sowie die allmähliche Reife der Forschungs- und Entwicklungserfahrung von Permanentmagnetmotoren, kann die Leistungsverlusterung des Permanentmagneten durch die Auswahl und Konstruktion von Permanentmagneten und die Konstruktion und Steuerung der magnetischen Schaltungsstruktur des Motors vermieden werden. Der Permanentmagnetmotor nimmt hochleistungsfähiges NdFeB-Permanentmagnetmaterial an, und eine hohe ausreichende Koerzivität kann den Verlust von Magnetismus bei hoher Temperatur vermeiden. Um die zuverlässigen magnetischen Eigenschaften von Permanentmagneten sicherzustellen, hat die technische Forschungs- und Entwicklungsabteilung des Unternehmens folgende Arbeiten durchgeführt:
1、 Die Auswahl des Permanentmagneten wurde durch die magnetische Eigenschaft der Entmagnetisierung von Kurzschlüssen bei hoher Temperatur geprüft und berechnet, und der Arbeitspunkt liegt über dem Biegepunkt der Entmagnetisierungskurve mit einem Sicherheitsfaktor links;
2、 Bei der Konstruktion des Generators berücksichtigen Sie vollständig den Demagnetisierungseffekt des umgekehrten Magnetfeldes, das unter besonderen Arbeitsbedingungen am Magneten erzeugt wird. Die Leistungsparameter des in der Konstruktion gewählten Permanentmagneten können sicherstellen, dass der Arbeitspunkt des Permanentmagneten bei Überlastung, Kurzschluss bei hoher Temperatur und Blitzschlag über dem Umlenkpunkt liegt und der Permanentmagnet keine permanente Demagnetisierung erzeugt;
3、Das Steuersystem des Windkraftanlagengenerators verfügt über mehrere Schutzfunktionen wie Temperatur, Geschwindigkeit, Überstrom, Unterspannung usw. Unter abnormalen Bedingungen macht das Steuersystem der Einheit den Generator perfekt und zuverlässig geschützt;
Strenge und hohe Standardbedingungen für die Beschaffung von Permanentmagneten wurden formuliert, um die Leistung jedes Stücks Permanentmagnetmaterial durch quantitative technische Indikatoren, Prozessqualitätskontrolle und wissenschaftliche Probenahme und Prüfung von Fertigprodukten zu gewährleisten
5、Da NdFeB Permanentmagnet enthält aktive seltene Erden Elemente, die leicht zu oxidieren und zu korrodieren sind, um seine Korrosionsbeständigkeit zu verbessern, ist die Oberfläche des Permanentmagneten verzinkt, und eine einheitliche und dichte Schutzschicht wird auf seiner Oberfläche durch strengen Sprühprozess gebildet, was die Korrosionsbeständigkeit des Permanentmagneten erheblich verbessert。
NdFeB (Nd2Fe14B) Permanentmagnet Material wird die dritte Generation seltener Erden Permanentmagnet Material genannt, und ist die höchste Leistung Permanentmagnet Material bisher. Mit der Entwicklung der Produktions- und Fertigungstechnologie von Permanentmagnetmaterialien verbessert und verbessert sich die Leistung von Permanentmagnetmaterialien weiter, insbesondere die Verbesserung der thermischen Stabilität und der Korrosionsbeständigkeit des NdFeB-Permanentmagneten sowie die allmähliche Reife der Forschungs- und Entwicklungserfahrung von Permanentmagnetmotoren, kann die Leistungsverlusterung des Permanentmagneten durch die Auswahl und Konstruktion von Permanentmagneten und die Konstruktion und Steuerung der magnetischen Schaltungsstruktur des Motors vermieden werden. Der Permanentmagnetmotor nimmt hochleistungsfähiges NdFeB-Permanentmagnetmaterial an, und eine hohe ausreichende Koerzivität kann den Verlust von Magnetismus bei hoher Temperatur vermeiden. Um die zuverlässigen magnetischen Eigenschaften von Permanentmagneten sicherzustellen, hat die technische Forschungs- und Entwicklungsabteilung des Unternehmens folgende Arbeiten durchgeführt:
1、 Die Auswahl des Permanentmagneten wurde durch die magnetische Eigenschaft der Entmagnetisierung von Kurzschlüssen bei hoher Temperatur geprüft und berechnet, und der Arbeitspunkt liegt über dem Biegepunkt der Entmagnetisierungskurve mit einem Sicherheitsfaktor links;
2、 Bei der Konstruktion des Generators berücksichtigen Sie vollständig den Demagnetisierungseffekt des umgekehrten Magnetfeldes, das unter besonderen Arbeitsbedingungen am Magneten erzeugt wird. Die Leistungsparameter des in der Konstruktion gewählten Permanentmagneten können sicherstellen, dass der Arbeitspunkt des Permanentmagneten bei Überlastung, Kurzschluss bei hoher Temperatur und Blitzschlag über dem Umlenkpunkt liegt und der Permanentmagnet keine permanente Demagnetisierung erzeugt;
3、Das Steuersystem des Windkraftanlagengenerators verfügt über mehrere Schutzfunktionen wie Temperatur, Geschwindigkeit, Überstrom, Unterspannung usw. Unter abnormalen Bedingungen macht das Steuersystem der Einheit den Generator perfekt und zuverlässig geschützt;
Strenge und hohe Standardbedingungen für die Beschaffung von Permanentmagneten wurden formuliert, um die Leistung jedes Stücks Permanentmagnetmaterial durch quantitative technische Indikatoren, Prozessqualitätskontrolle und wissenschaftliche Probenahme und Prüfung von Fertigprodukten zu gewährleisten
5、Da NdFeB Permanentmagnet enthält aktive seltene Erden Elemente, die leicht zu oxidieren und zu korrodieren sind, um seine Korrosionsbeständigkeit zu verbessern, ist die Oberfläche des Permanentmagneten verzinkt, und eine einheitliche und dichte Schutzschicht wird auf seiner Oberfläche durch strengen Sprühprozess gebildet, was die Korrosionsbeständigkeit des Permanentmagneten erheblich verbessert。
。
Produkte umfassen:
1x Windgenerator (Mast nicht enthalten)
Versand
Aufgrund der Tatsache, dass das Produkt ein Großgerät ist, ist die einzige Logistikmethode, die derzeit für den Transport verfügbar ist, die Seefahrt. Daher sind wir für den Transport der Ware zum Hafen in Ihrem Land verantwortlich, aber Sie müssen die Abfertigung bearbeiten und die Zollgebühren selbst bezahlen..
