Kabeldurchführung Flachdach DN60
Universell einsetzbar für Kabel, Solar, PV & Datenleitungen

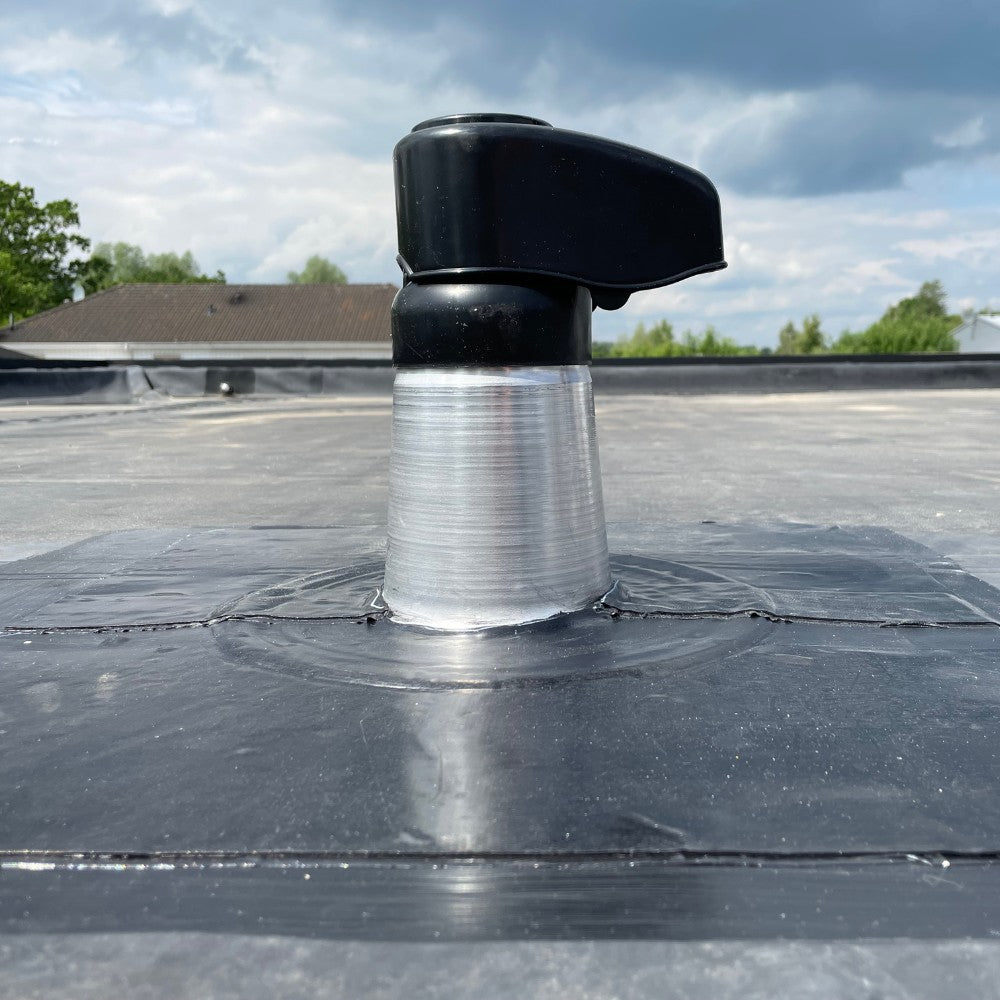

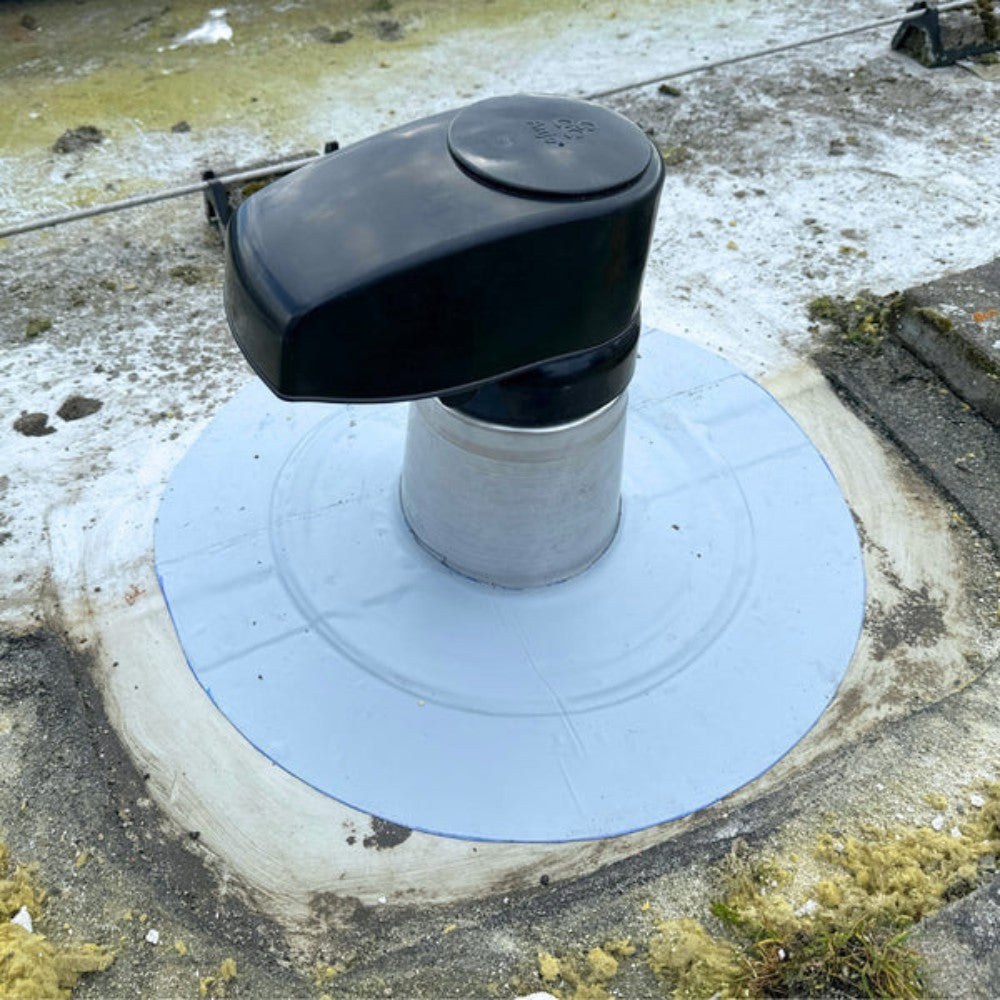

Kabeldurchführung im Einsatz
Zwei reale Anwendungsbeispiele der Kabeldurchführung auf Flachdächern.
Kabel sicher durch das Flachdach führen
Die DACHPROTECT Kabeldurchführung ermöglicht die dauerhaft dichte Durchführung von Strom- und Datenleitungen durch gängige Flachdachsysteme. Typische Anwendungen sind Photovoltaikanlagen, Kameras, Sat-Anlagen oder andere technische Leitungen.
Die Wetterschutzkappe lässt sich werkzeuglos öffnen und wieder verschließen. Dadurch können Kabel auch später ergänzt oder verändert werden. Ein integrierter Dämmeinsatz reduziert Wärmeverluste und schützt gleichzeitig vor Feuchtigkeit und dem Eindringen von Insekten.
Diese eBay-Ausführung besitzt einen DN60-Anschluss. Der Anschlussflansch besteht aus Aluminium, die Wetterschutzkappe aus UV-beständigem Polypropylen und der Dämmeinsatz aus EPS.
DN60 – Maße & Materialien
Montage vor oder nach der EPDM Verklebung
Die Kabeldurchführung mit Senkkopf-Schrauben mechanisch durch den Aluminiumteller im Untergrund befestigen.
Die EPDM Folie verlegen und auf dem Aluminium-Anschlussteller im Kontaktklebeverfahren verkleben.
Die Abdichtung kann mit einer Rohrmanschette 25–150 mm oder mit DACHPROTECT Formband ausgeführt werden.
Zwischen Aluminium-Flansch und EPDM Folie umlaufend eine Raupe Flächen- & Anschlusskleber FLEX auftragen.
Die Durchführung anschließend mit Senkkopf-Schrauben durch den Aluminium-Anschlussteller fixieren.
Zum Abschluss die Durchführung entsprechend der Produktvorgabe mit Formband an die EPDM Dachfolie anschließen.
