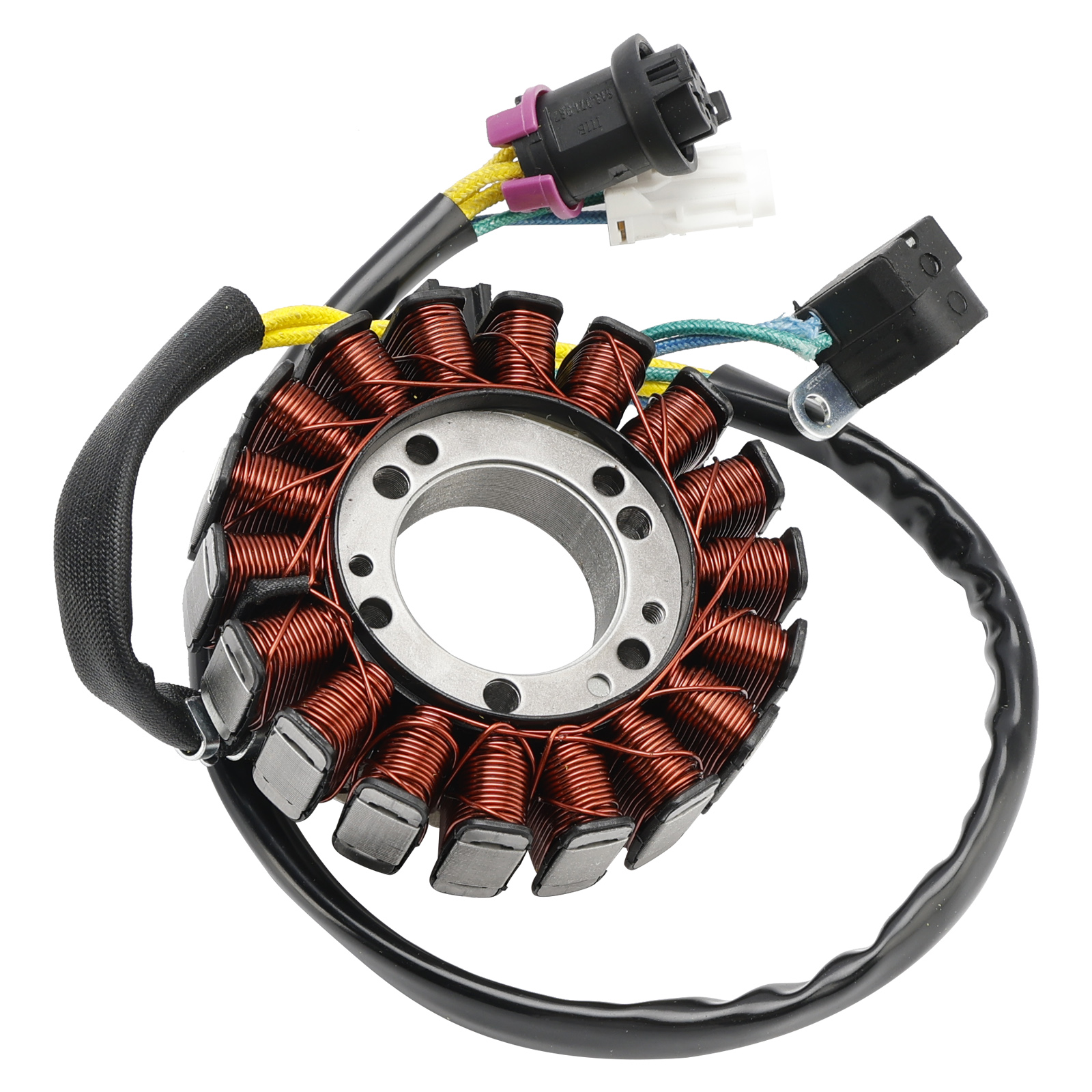

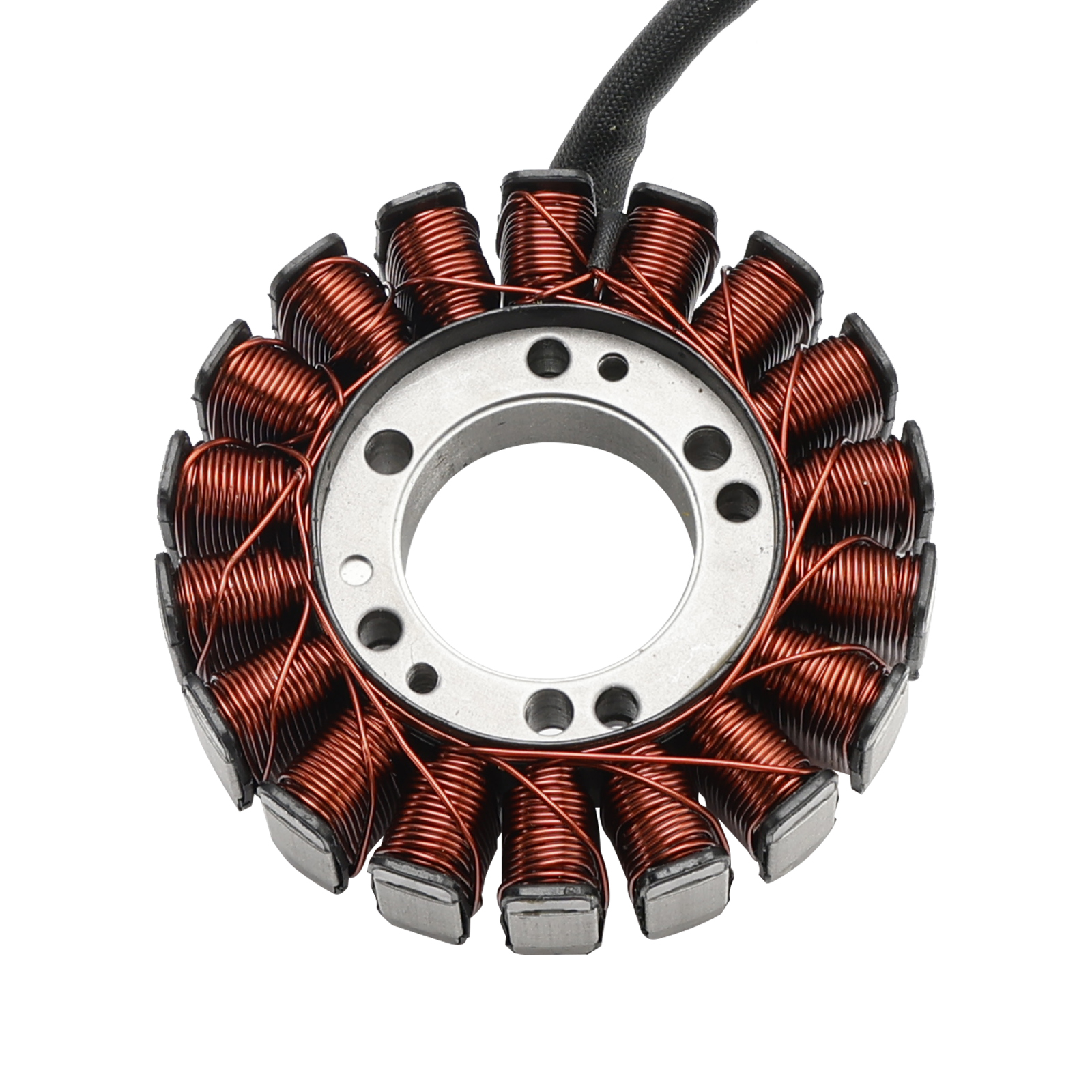

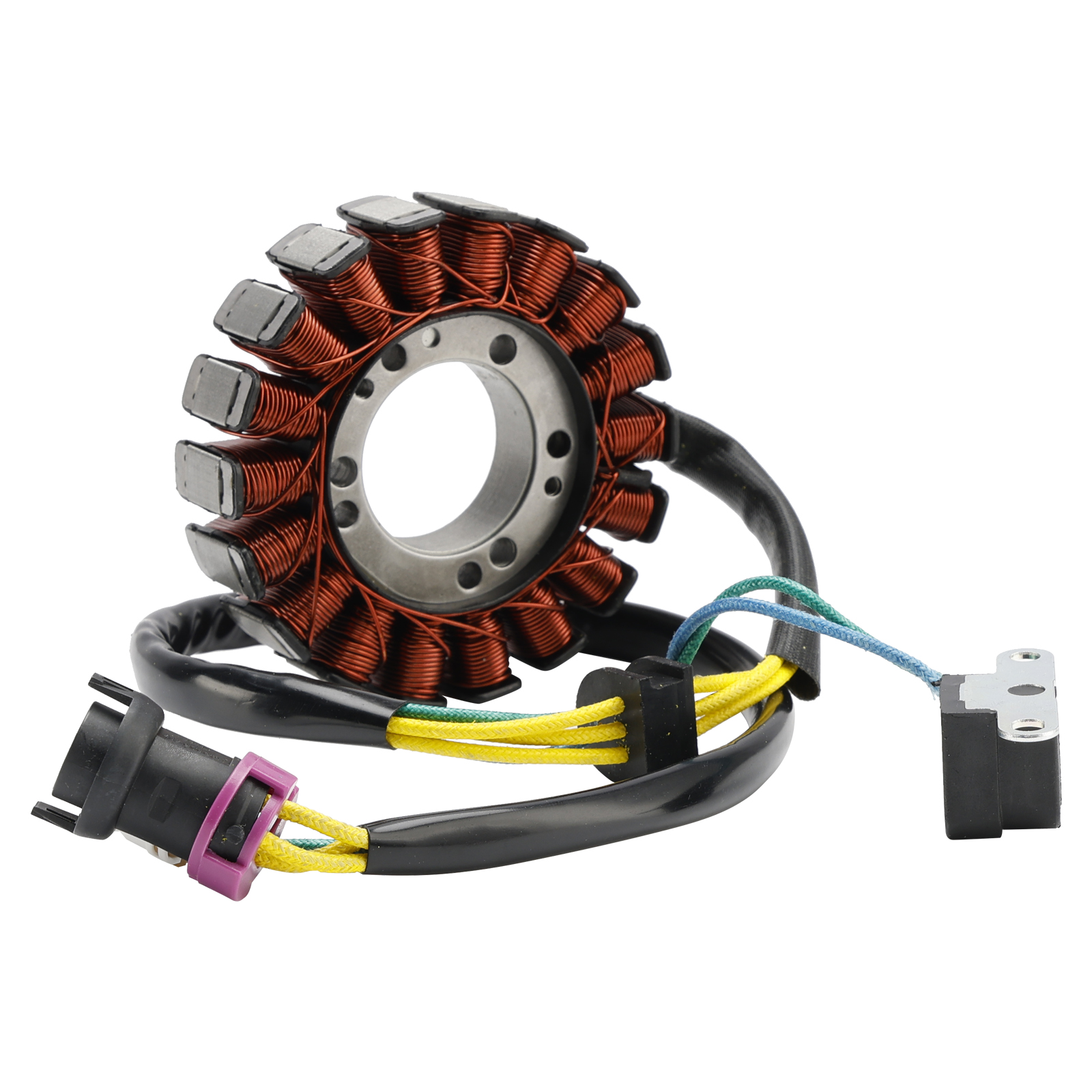

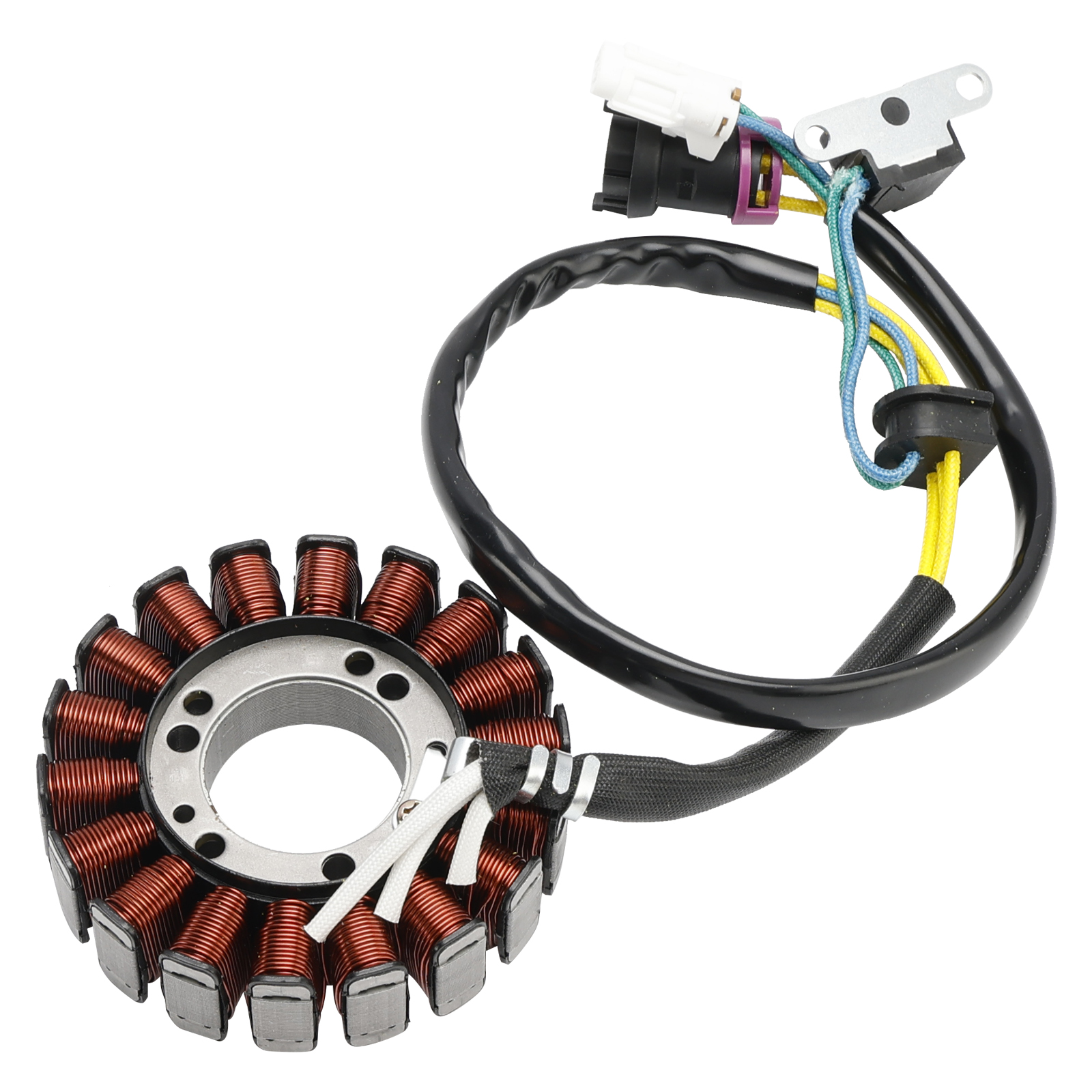

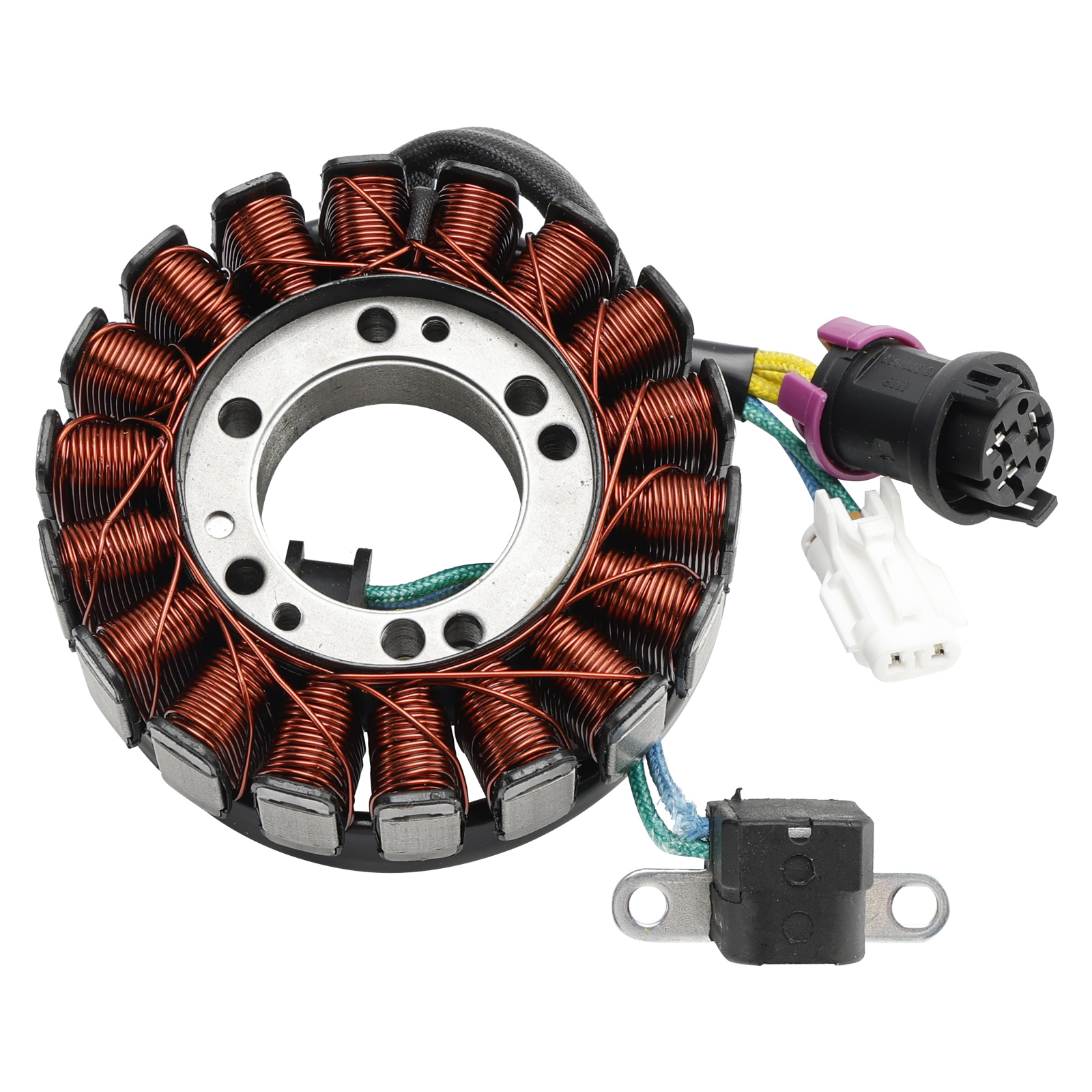

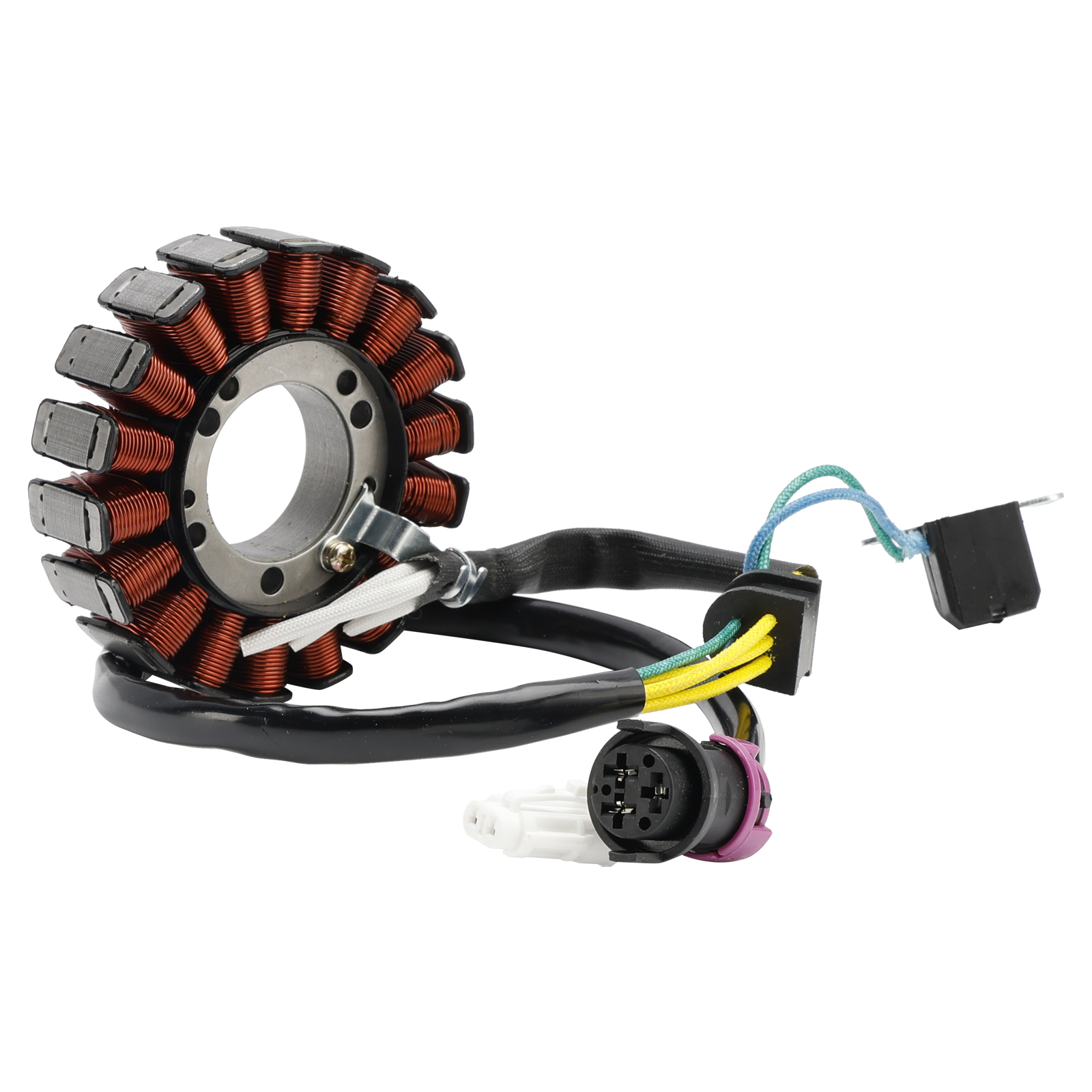

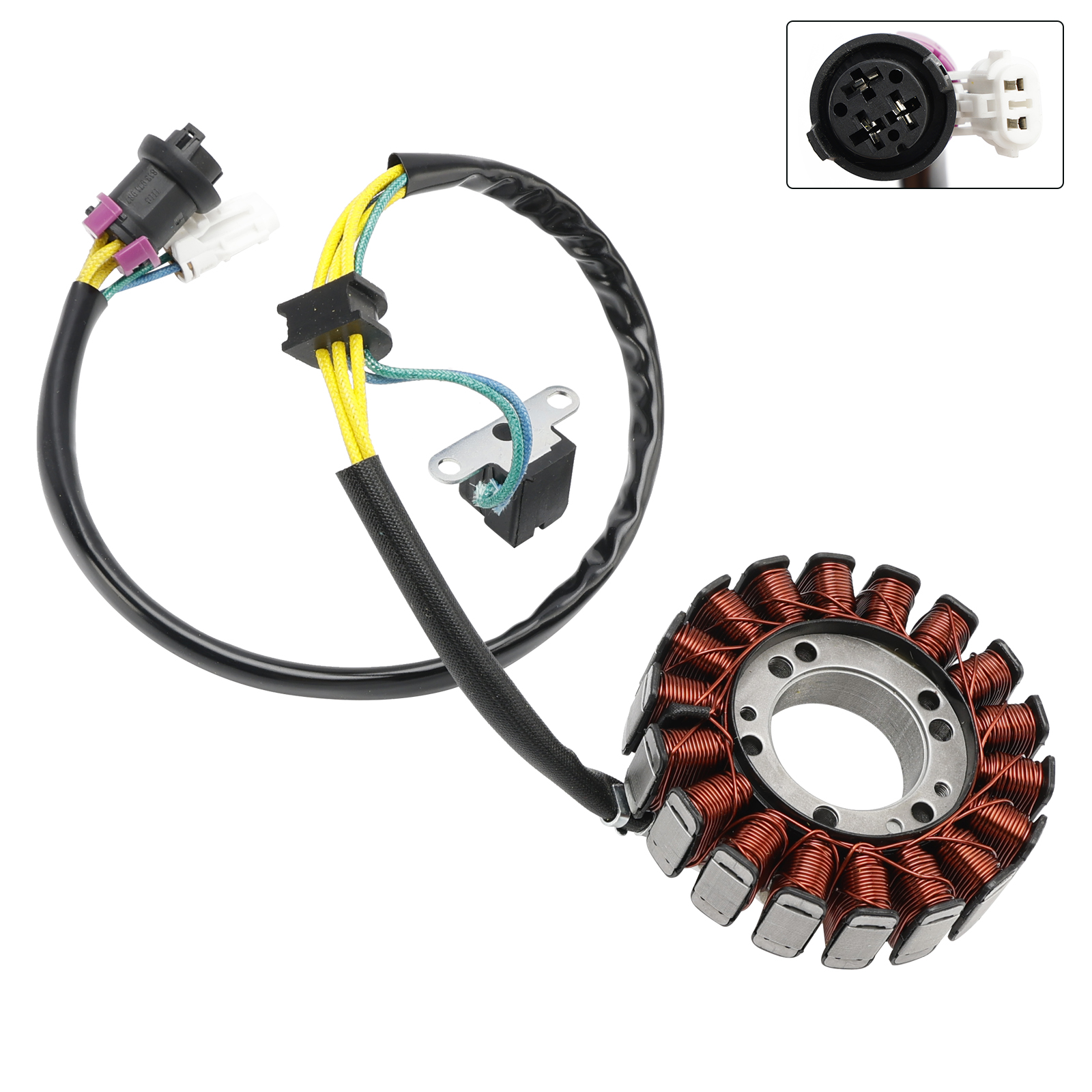

18-Pole Magneto Generator Stator Fit for Linhai ATV 300-D T3b, ATV 400-2D, ATV 400-2B 2012

Features:
Direct replacement to your original unit
Plug-and-play, direct fit, easy installation.
Highest grade lamination materials.

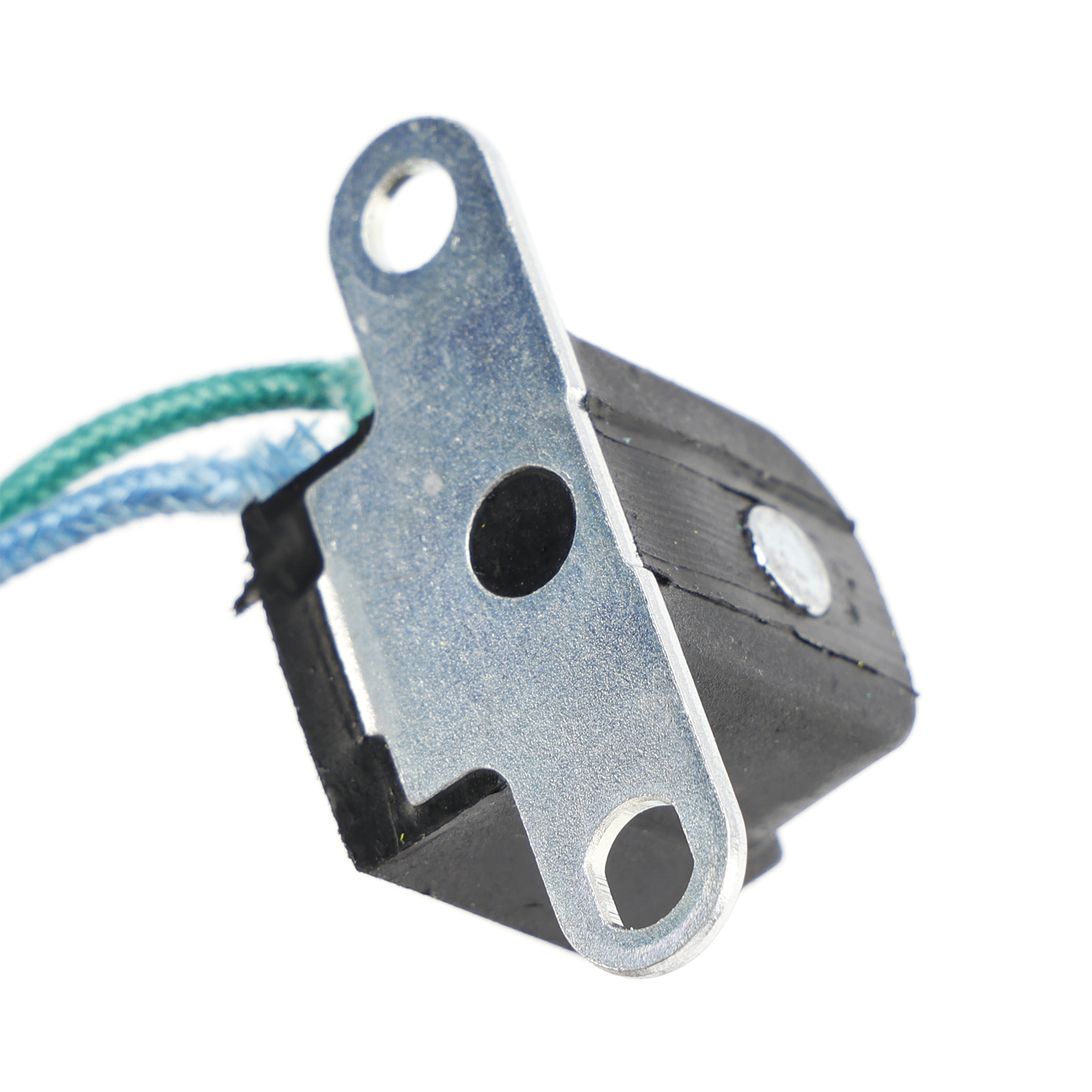

Pick up pulsar coil included.
Connector included.
Rubber grommet included.
All products shipped are tested.

Specifications:
Condition: Aftermarket 100% Brand New
Type: Stator Coil

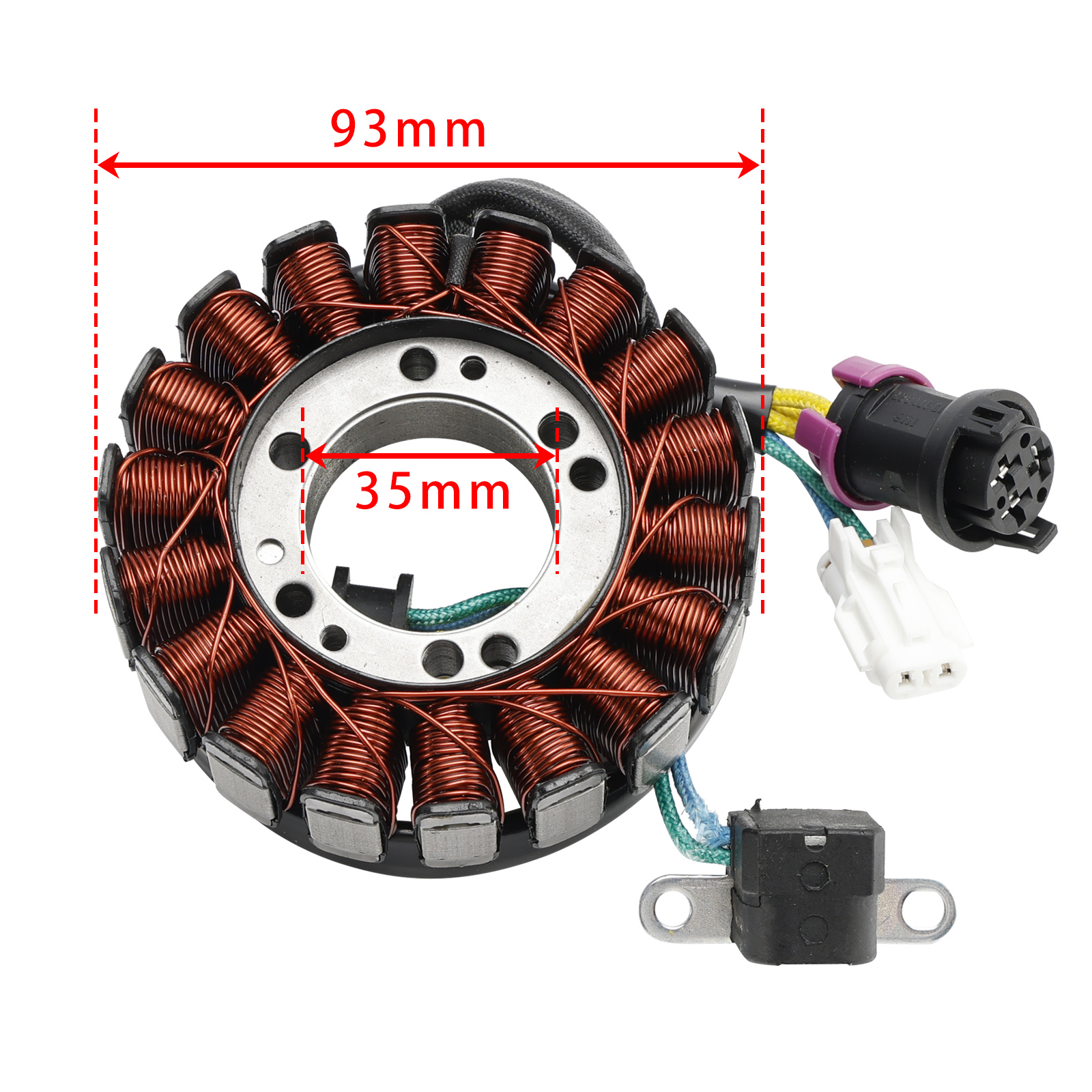

Dimensions:
Interior diameter: 35mm
Exterior diameter: 93mm
Mount Hole Spcaing: 40mm

(Please compare the size with the old part before purchasing.)

other specifications:
Number of wires: 5

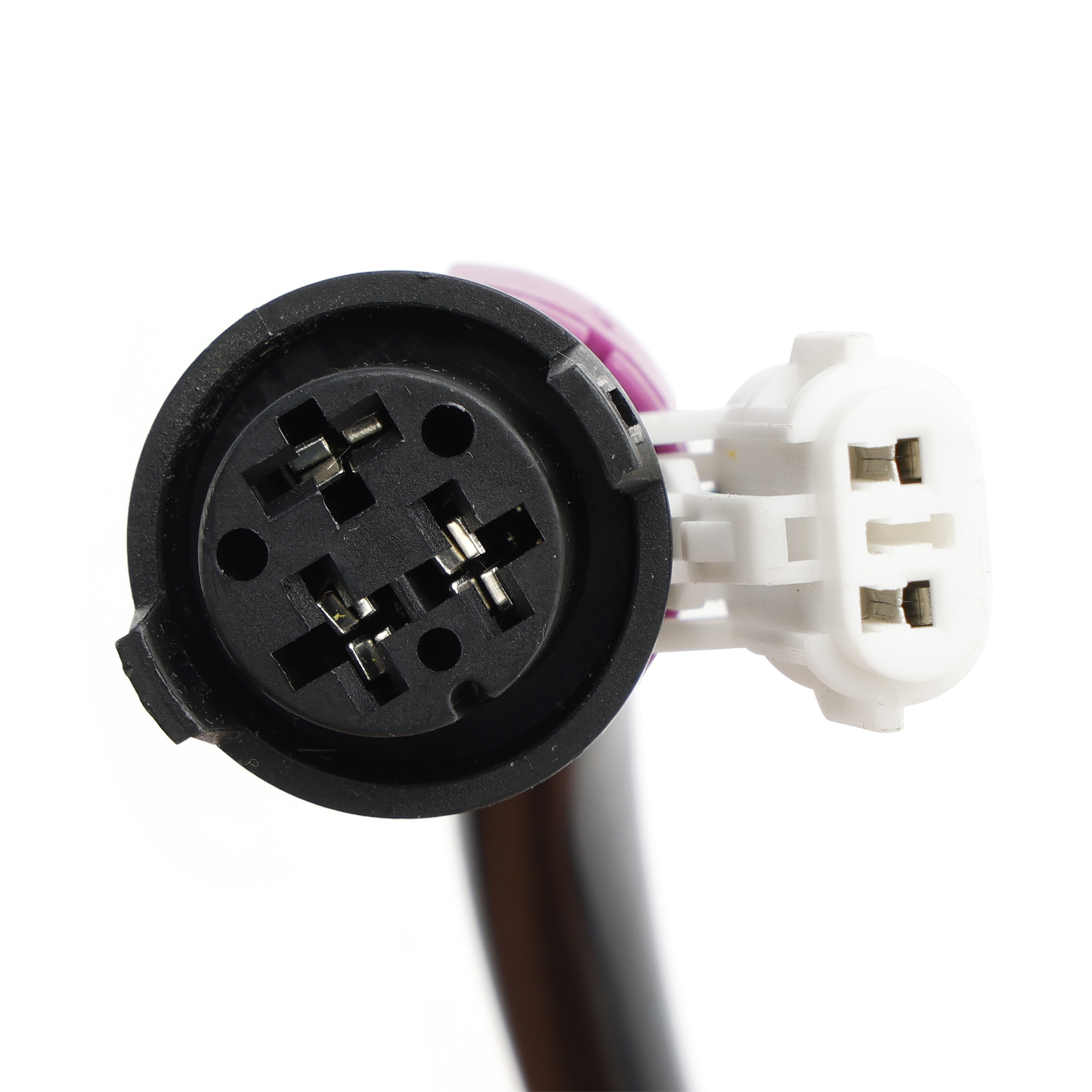

Number of plugs: 2
Number of pins: 3 + 2
Number of fixation holes: 3
Number of poles: 18

Please compare the number of pins and plugs with the old part before purchasing.

Replacement Part Number:
27450
21012061
LU019987

(Use the part number to verify fitment to your application. )

Fits Make/Model:
27450
Fit for Linhai ATV 300 D T3b
Fit for Linhai ATV 400 2D
Fit for Linhai ATV 400 2B 2012

21012061
2.1.01.2061
LU019987
Fit for Stels ATV 300B Buyang

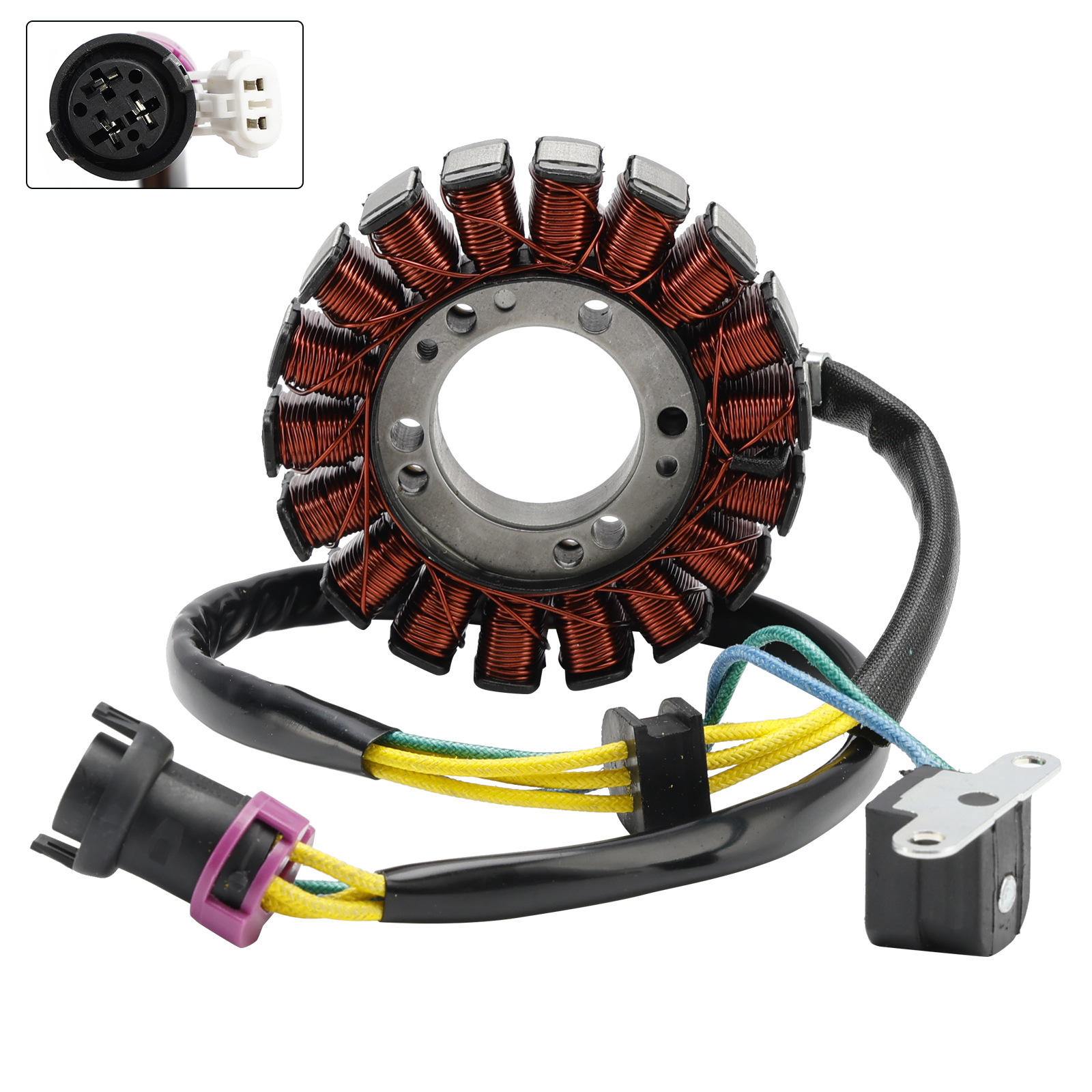

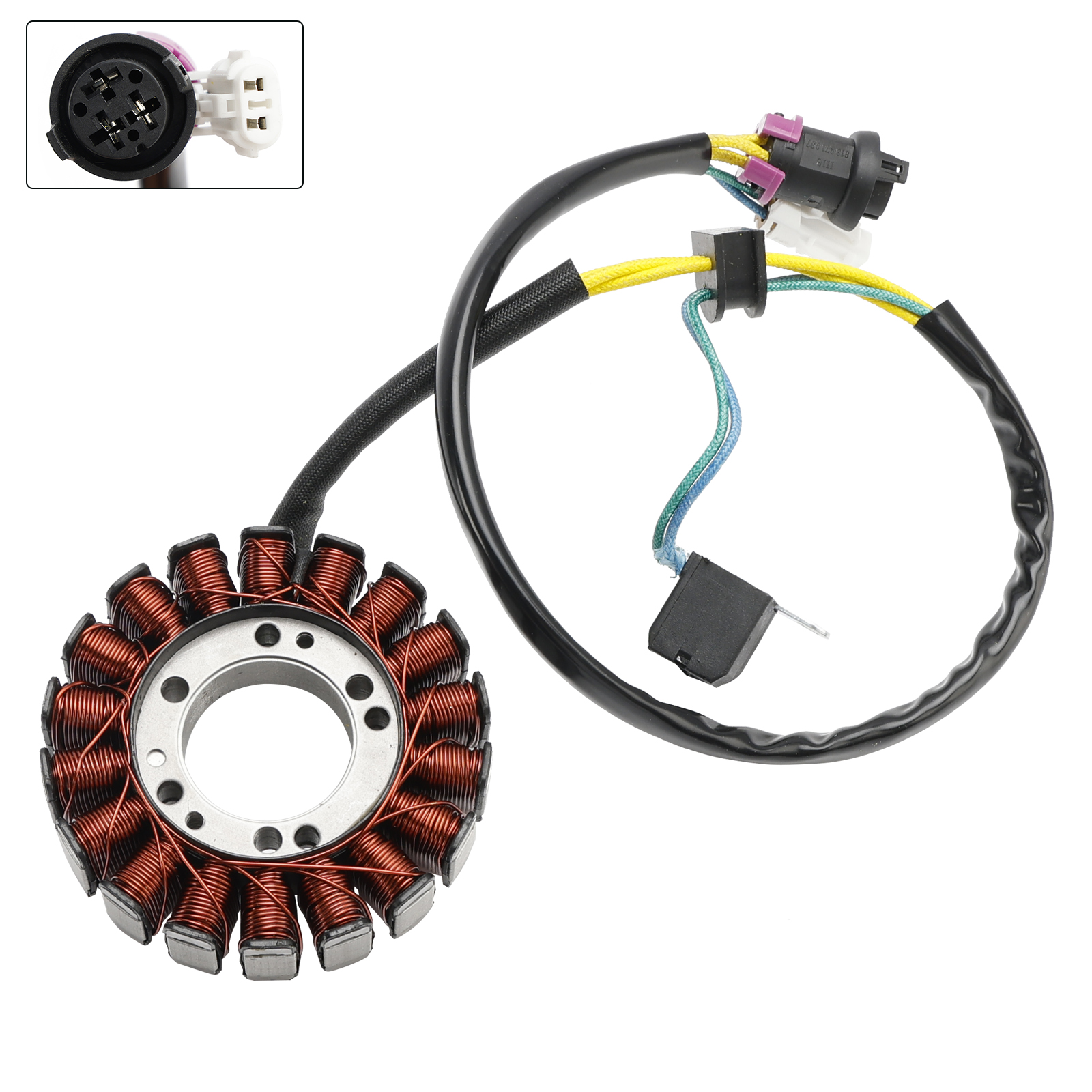

Please check and see if your stator pole's number as same as our and your connectors and harness looks like the one in the photo before purchasing.

(Compatibility Chart is for Reference ONLY!!!)
(Please Compare with Your faulty unit and the image we provided to Decide Fitments)

Package Included:
1x 18-Pole Stator Generator

NOTICE:
Before installing your new stator

Check the AC output of the stator.
Replace any burned or corroded connectors on stator and regulator/rectifier.
Check and repair any melted wiring.
Use hi-temp dielectric grease on all connectors
Our stator may use a different wire color code than your original.
All of the wires are installed in the correct order; please do not change any of the wiring configurations.
This stator is designed as a direct plug-in replacement and should be used as such.
When bolting stator in, always use locking compound.
If our stator includes a pickup coil, always make sure the air gap is correct upon installation.

All item pictures are accurate; if in doubt do not hesitate to compare our item to your original part.

Battery condition is important. No stator can make up for a bad or weak battery. If in doubt charge your battery and have it load tested, or simply replace it.
ALWAYS START WITH A FULLY CHARGED BATTERY !

The product on offer is an accessory or spare part and thus is not an original product of the vehicle manufacturer.
The name of the vehicle manufacturer is stated only as an indication of the determination of the product being offered as an accessory or spare part, to clarify, for which vehicle the product on offer fits.

France

Stator de générateur magnéto 18 pôles pour Linhai ATV 300-D T3b, ATV 400-2D, ATV 400-2B 2012

Caractéristiques :
Remplacement direct de votre unité d'origine
Plug-and-play, adaptation directe, installation facile.
Matériaux de laminage de la plus haute qualité.
Bobine pulsée incluse.
Connecteur inclus.
Joint en caoutchouc inclus.
Tous les produits expédiés sont testés.

Spécifications :
Condition : Après-vente 100% neuf
Type de bobine : Bobine de stator

Dimensions :
Diamètre intérieur : 35mm
Diamètre extérieur : 93 mm
Diamètre du trou de montage : 40mm

(Veuillez comparer la taille avec l'ancienne pièce avant d'acheter).

autres spécifications :
Nombre de fils : 5
Nombre de fiches : 2
Nombre de broches : 3 + 2
Nombre de trous de fixation : 3
Nombre de poteaux : 18

Veuillez comparer le nombre de goupilles et de bouchons avec l'ancienne pièce avant d'acheter.

Numéro de pièce de remplacement :
27450
21012061
LU019987

(Utilisez le numéro de pièce pour vérifier l'adaptation à votre application).

Convient à la marque/au modèle :
27450
Convient pour Linhai ATV 300 D T3b
Convient pour Linhai ATV 400 2D
Convient pour Linhai ATV 400 2B 2012

21012061
2.1.01.2061
LU019987
Convient pour Stels ATV 300B Buyang

Veuillez vérifier que le numéro de pôle de votre stator est le même que le nôtre et que vos connecteurs et harnais ressemblent à ceux de la photo avant d'acheter.

(Le tableau de compatibilité est pour référence SEULEMENT !!!)
(Veuillez comparer avec votre unité défectueuse et l'image que nous avons fournie pour décider des ajustements)

Le paquet comprend :
1x Générateur de stator 18 pôles

AVIS :
Avant d'installer votre nouveau stator

Vérifier la sortie CA du stator.
Remplacer les connecteurs brûlés ou corrodés sur le stator et le régulateur/redresseur.
Vérifiez et réparez tout câblage fondu.
Utilisez de la graisse diélectrique haute température sur tous les connecteurs.
Notre stator peut utiliser un code couleur différent de celui de votre stator d'origine.
Tous les fils sont installés dans l'ordre correct ; ne modifiez pas les configurations de câblage.
Ce stator est conçu comme un remplacement direct et doit être utilisé comme tel.
Lors du boulonnage du stator, utilisez toujours de la pâte de blocage.
Si notre stator est équipé d'une bobine, assurez-vous toujours que l'entrefer est correct lors de l'installation.

Toutes les photos des articles sont exactes ; en cas de doute, n'hésitez pas à comparer notre article à votre pièce d'origine.

L'état de la batterie est important. Aucun stator ne peut compenser une batterie faible ou en mauvais état. En cas de doute, chargez votre batterie et faites-la tester en charge, ou remplacez-la simplement.
DÉMARREZ TOUJOURS AVEC UNE BATTERIE COMPLÈTEMENT CHARGÉE !

Le produit proposé est un accessoire ou une pièce de rechange et n'est donc pas un produit original du constructeur automobile.
Le nom du constructeur automobile n'est mentionné qu'à titre d'indication de la détermination du produit proposé en tant qu'accessoire ou pièce détachée, afin de préciser à quel véhicule le produit proposé est destiné.
