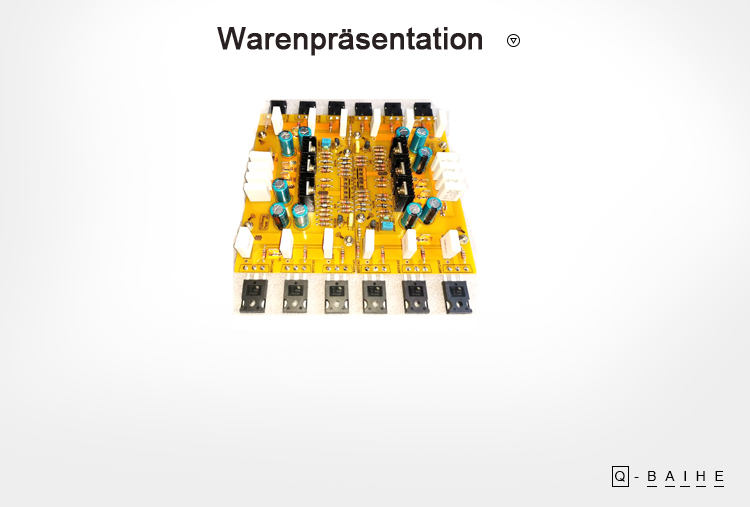

Dieses Produkt bezieht sich auf das Schaltungsdesign einer ausländischen berühmten Maschine (PASS).Dies ist eine Single-Ended-Leistungsverstärkerschaltung der Klasse A. Es verwendet eine hochwertige doppelseitig dicke vergoldete Leiterplatte (Substrat 2MM, Kupferfoliendicke 75U .). , nicht vergleichbar mit 35U) und Montage von Fieberkomponenten (Militärindustrie) 718 Werkswiderstand), Rubinfieber-Elektrolyse, nicht-induktiver Hochleistungswiderstand usw.), die Endstufenröhre übernimmt das US-amerikanische brandneue IRFP240/ 250 Feldeffektröhren-Präzisionspaarung. Die Stimme ist weich und schwer zu hören.
----------------------------------------
Hinweis: Single-Ended-Klasse-A-Fieber ist schrecklich! (Der Ruhestrom pro Kanal beträgt 1,8A!) Bitte schalten Sie den Test nicht ein, ohne einen Radiator oder einen kleinen Radiator zu installieren! Damit das Rohr nicht verbrennt! Das empfohlene Gewicht des Strahlers beträgt 5 kg pro Kanal. .
----------------------------------------
Größe: 136 mm * 78,6 mm, Plattenstärke 2,0 mm.
Spannung: DC+－35V
Leistung: 60W (8 Ohm)
Feldröhre mit Differenzeingang IRF9610 Anpassungsgenauigkeit 0,2%, Mittelpunkt-Ausgangsspannung (+-50MV) innerhalb
----------------------------------------
Zur Beschreibung der Pairing-Genauigkeit: 0,2% Genauigkeit bedeutet, dass die VGS-Spannung auf 3 Stellen nach dem Komma genau ist, und 0,3% sind es auch, aber der Fehler ist etwas größer als 0,2%.5% Genauigkeit bedeutet, dass die VGS-Spannung . ist auf 2 Stellen nach dem Komma genau.
----------------------------------------
PASS A5 Original-Werksspezifikationen:
SPEZIFIKATIONEN

Cain 20dB symmetrisch, 20 oder 26dB symmetrisch

Frequenzgang -0,5 dB bei 2 Hz, -2 dB bei 100 KHz

Ausgangsleistung 60 Watt/Kanal 8 Ohm

Maximaler Ausgang 30 Volt, 8 Ampere

Verzerrung (1 KHz) 1% @ 60 Watt, 8 Ohm

3% @ 90 Watt, 4 Ohm

Eingangsimpedanz 10 Kohm unsymmetrisch
----------------------------------------
25 Kohm symmetrisches Differential

Dämpfungsfaktor 50 nominal

Ausgangsrauschen 600uV unbewertet

DC-Offset <100 mv

Leistungsaufnahme 300 Watt

Temperatur 25 °C über Umgebungstemperatur

Abmessungen 12" B x 12"

Versandgewicht 60lb
