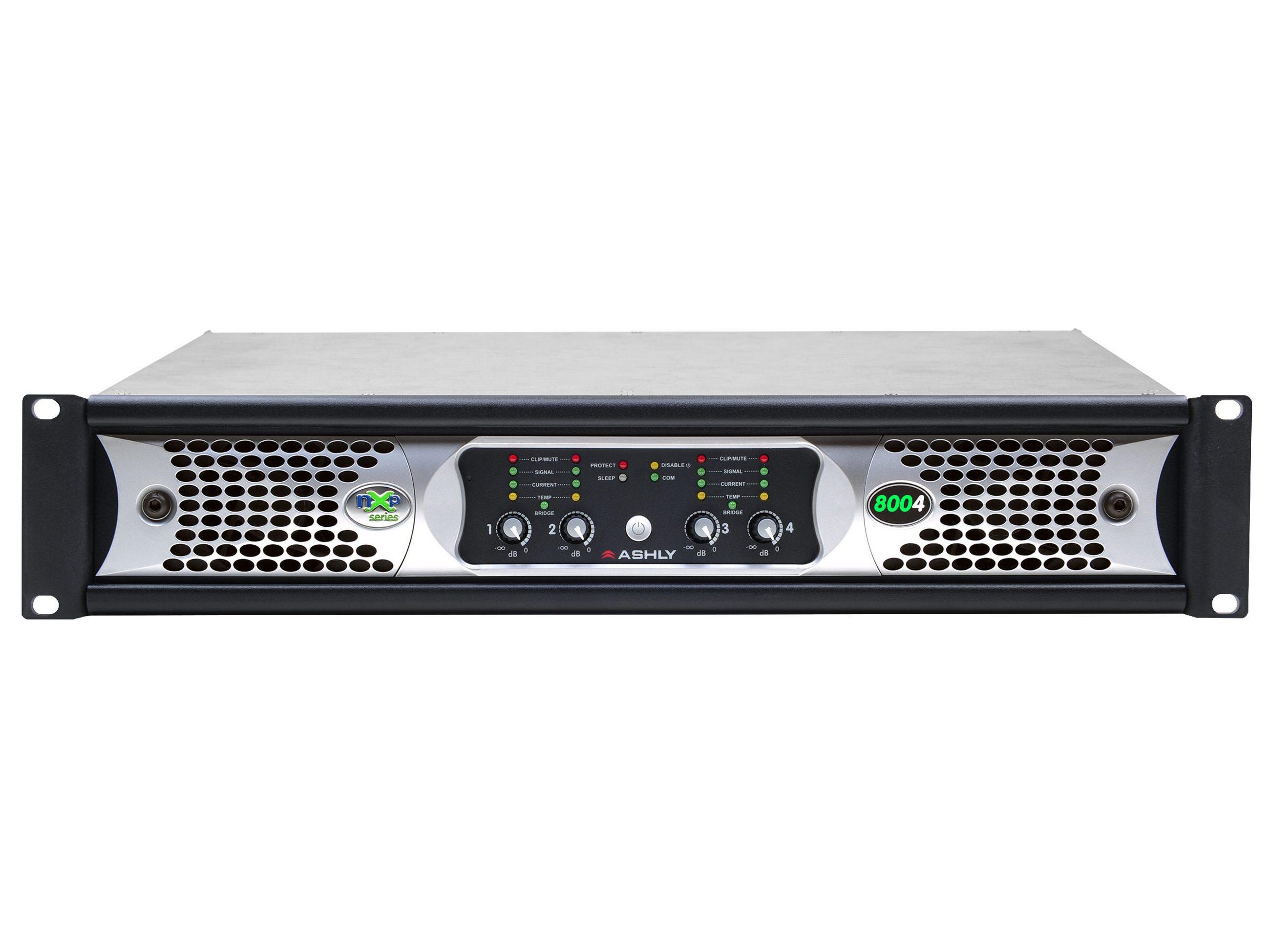

NXP8004D - NXP8004 avec la carte d'option Protea DSP et OPDante La nouvelle gamme d'amplificateurs de puissance NX d'Ashly dispose d'une technologie d'amplificateurs de commutation de classe D légère et économe en énergie combinée à une alimentation en mode commutateur. Les amplificateurs NX sont disponibles dans trois familles de produits (NX, NXE, NXP) et sont conçus pour répondre aux systèmes de son en direct et d'installation fixe les plus exigeants dans les stades, les arènes, les lieux de performance, les espaces de culte et les centres de congrès. La série NXP dispose d'un DSP Protea et est disponible dans des modèles 2 ou 4 canaux. Utilisez des commutateurs de trempette à panneau arrière pour programmer chaque sortie de canal pour une opération élevée (70 V constante de 100 V) ou à basse (jusqu'à 2 ohms). En mode veille, les amplificateurs NX dessinent moins de 1 watt. NXP est réseauable avec Ethernet Control. Il a également un contrôle de données série, des sorties préampliques AUX, un mode de veille instantané, un rappel prédéfini, des sorties logiques de condition de défaut et une capacité audio et audio numériques en option et numérique tous contrôlés à l'aide de notre suite logicielle Protea. Les amplificateurs NXP ajoutent un traitement DSP Sharc 32 bits (avec un échantillonnage 48 kHz et 96 kHz) comme équipement standard pour un traitement audio complet, avec un générateur de signal intégré pour le ton de test et la mastocie. Une surveillance d'impédance de charge balayée est disponible sur chaque sortie de canal d'amplificateur Caractéristiques - Amplificateurs à haut débit élevés à haut débit avec sortie programmable sur chaque canal (High-Z ou Low-Z, sélectionné via des interrupteurs de DIP du panneau arrière)
- FIR filtre prêt
- Économie d'énergie, système de gestion de l'énergie - (Ashly EMS�) Automatique <1W Mode de sommeil (vainqueable)
- Commutateur d'alimentation du panneau avant et commandes de niveau (peut être désactivée pour la sécurité)
- Interrupteurs de trempette à panneau arrière par canal pour la sélection d'un filtre à passes élevés, d'un limiteur, d'un gain d'entrée et d'une configuration de sortie de haut-parleur à Z ou à basse Z
- Contrôle de niveau CC distant sur chaque canal d'entrée
- L'alimentation en mode commutateur détecte automatiquement l'opération de 120 V ou 240 V
- Circuits de protection étendus, ventilateurs de refroidissement à variation continue
- Les supports de puissance interne indépendants multiples fournissent une séparation et une fiabilité accrues des canaux
- Port Ethernet pour une utilisation avec contrôle et surveillance des fonctions d'amplificateur, avec le LED d'activité du panneau avant com
- Port de données série pour une utilisation avec des dispositifs de télécommande Ashly, ou convertisseur RS-232 en option pour les contrôleurs tiers (INA-1)
- Utilisez le logiciel Protea pour désactiver à distance toutes les commandes du panneau avant, y compris l'interrupteur ON / OFF, pour une installation de falsification
Caractéristiques: | | Modèles de 3000 et 1500 watts | Modèles de 800 et 400 watts | | série NXP | NXP 3.04 | NXP 3.02 | NXP 1.54 | NXP 1.52 | NXP 8004 | NXP 8002 | NXP 4004 | NXP 4002 | | Canaux | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | | "Power de sortie maximale: mesurée en watts, par canal, sortie à faible Z, tous les canaux entraînés | | 2 ohms | 3 000 | 3 000 | 1 500 | 1 500 | 800 | 800 | 400 | 400 | | 4 ohms | 2 000 | 2 000 | 1 500 | 1 500 | 800 | 800 | 400 | 400 | | 8 ohms | 1 250 | 1 250 | 1 250 | 1 250 | 800 | 800 | 400 | 400 | | "Sortie basse I: mesurée en mode watts, pont, tous les canaux pilotés | | 4 ohms | 6 000 | 6 000 | 3 000 | 3 000 | 1 600 | 1 600 | 800 | 800 | | 8 ohms | 4 000 | 4 000 | 3 000 | 3 000 | 1 600 | 1 600 | 800 | 800 | | * 70V, 100V Sortie: Méosuré en watts, tous les canaux pilotés | | 70V {par canal) | 2 450 | 2 450 | 1 500 | 1 500 | 800 | 800 | 400 | 400 | | 100v {par canal) | 1 250 | 1 250 | 1 250 | 1 250 | 800 | 800 | 400 | 400 | | Totor total de puissance, Meosuré dans Watts: Total pour les canaux AH | | Mode de sommeil | <1 | <1 | <1 | <1 | <1 | <1 | <1 | <1 | | Mode veille | 70 | 40 | 70 | 40 | 40 | 25 | 40 | 25 | | Inactif (pas de signal) | 100 | 55 | 100 | 55 | 70 | 40 | 70 | 40 | | Time de courant: Meosuré en AMPS, Total pour les canaux d'huile, 120VAC, diviser par 2 pour 240 V | | Mode de sommeil | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | | Mode veille | 1,30 | 0,70 | 1,30 | 0,70 | 0,70 | 0,38 | 0,70 | 0,38 | | Inactif (pas de signal) | 1,85 | 1,00 | 1,85 | 1,00 | 1,30 | 0,70 | 1,30 | 0,70 | | Drache du courant maximum: Méosuré en ampères, entrée typique, canaux AD entraînés, diviser par 2 pour 240 V | | X MAX POWER à 2 ohms | 29,5 | 14,7 | 16,0 | - | - | | - | 2,6 | | Dissie thermique: BTU / HR, entrée typique, total pour les canaux OD | | Mode de sommeil | <3.4 | <3.4 | <3.4 | <3.4 | <3.4 | <3.4 | <3.4 | <3.4 | | Mode veille | 238 | 136 | 238 | 136 | 136 | 85 | 136 | 85 | | Inactif (pas de signal) | 340 | 187 | 340 | 187 | 238 | 136 | 238 | 136 | | Power Xmax à 20hms | 2 720 | 1 360 | 1 700 | 850 | 970 | 495 | 595 | 305 |
* Mesures basées sur CEA-2006 / 490A, 20 ms 1 kHz 1% THD + N, 480 ms 1 kHz -20 dB. | Caractéristiques | Remarques: ODSU = 0,77s VFTMS | | Gain de tension | Sélectionnable à 26d8,32 dB, 38 dB ou 1.4 V | | Facteur d'amortissement | > 250 (8 ohms charge <lkhz) | | Filtre de pass High Pass d'entrée | 20 Hz 2nd Ordre | | Distorsion (SMPTE, typique) | <0,5% | | Distorsion (THD-N, typique) | <0,5% (8 ohms, LODB inférieur à la puissance nominale, 20Hz à 20 kHz) | | Séparation des canaux | -75 dB (dB de la sortie ful, 1 kHz) | | Signal à bruit (20Hz-20KHz, non pondéré) | > 114DB (tous les modèles 3.0x)> LLLDB (tous les modèles 1,5x)> 108 dB (tous les modèles 800x)> 105 dB (tous les modèles 400x) | | Réponse en fréquence | 20Hz-20KHz, + / - 0,05 dB | | Connecteur d'entrée équilibré | Euroblock 3Jmm, 1/4� TRS & XLR combo Jack | | Impédance d'entrée | 10k ohms | | Niveau d'entrée maximal | + 21dbu | | Connecteur de sortie du haut-parleur | Neutrik * Speakon * | | Réseau de contrôle | Compatible avec Ethernet standard de 100 Mo | | Connecteur de sortie AUX | Eurobloc équilibré 3,5 mm | | Niveau maximal de sortie AUX | + 21dbu | | Fermeture de contact à distance en veille | Euroblock 3,5 mm, contact fermement à GND pour le mode veille | | Rappel préréglé Contact Contalisation | Euroblock 3,5 mm, contact étroit à GND pour le rappel préréglé 1-4 | | Connexion de données | Euroblock 3,5 mm - GND, + 18V, in, Out | | Sorties logiques de condition de défaut | Euroblock 3,5 mm - 4 disponible | | Contrôle de niveau CC distant | Euroblock 3,5 mm - GND, CV, V + par entrée | | Atténuateurs (par canal) | Panneau avant, logiciel, groupe de liens de décalage et télécommande. Entièrement désactivé = muet | | Protection contre l'amplificateur | Imitation de courant d'appel, surveillance de la température, protection excessive de sortie, secteur fusibles | | Refroidissement | Ventilateur axial contrôlé à température variable en continu (s) | | Environnement | 32-113 deg f, (0-45 degis, c) (non condensation) | | Poids et dimensions | | Poids unitaire | 1,54 / 3.04: 28,7lbs (13kg) 1,52 / 3.02: 22,7lbs (10,3 kg) 4002/8002: 22,2 lbs (10,1kg) 4004/8001: 25,9lbs (11,7 kg) | | | 1,54 / 3.04: 35.2lbs (16 kg) 1,52 / 3.02: 29.2lbs (13,3 kg) 4002/8002: 28,7lbs (13,1kg) 4004/8001: 32,4TO (14,8 kg) | | Dimensions de l'unité (tous les modèles) | 19 "L x 3,5" H x 16,84�D (483 mm x 89 mm x 428 mm) | | | 24,5 "W x 22�h x 5,25�D (622 mm x 559 mm x 133 mm) |
| Exigences d'énergie (à 50/60 Hz) | | Nominal (SMPS de détection automatique) | 120VAC | 240vac | | Gamme d'exploitation | 70-135vac | 140-270vac | | Mise sous tension minimum | 85vac | 170vac | | Connecteur de câble d'alimentation | 20APOWERCON * (Modèle 32A PowerCon * 3.04 uniquement) |
|
