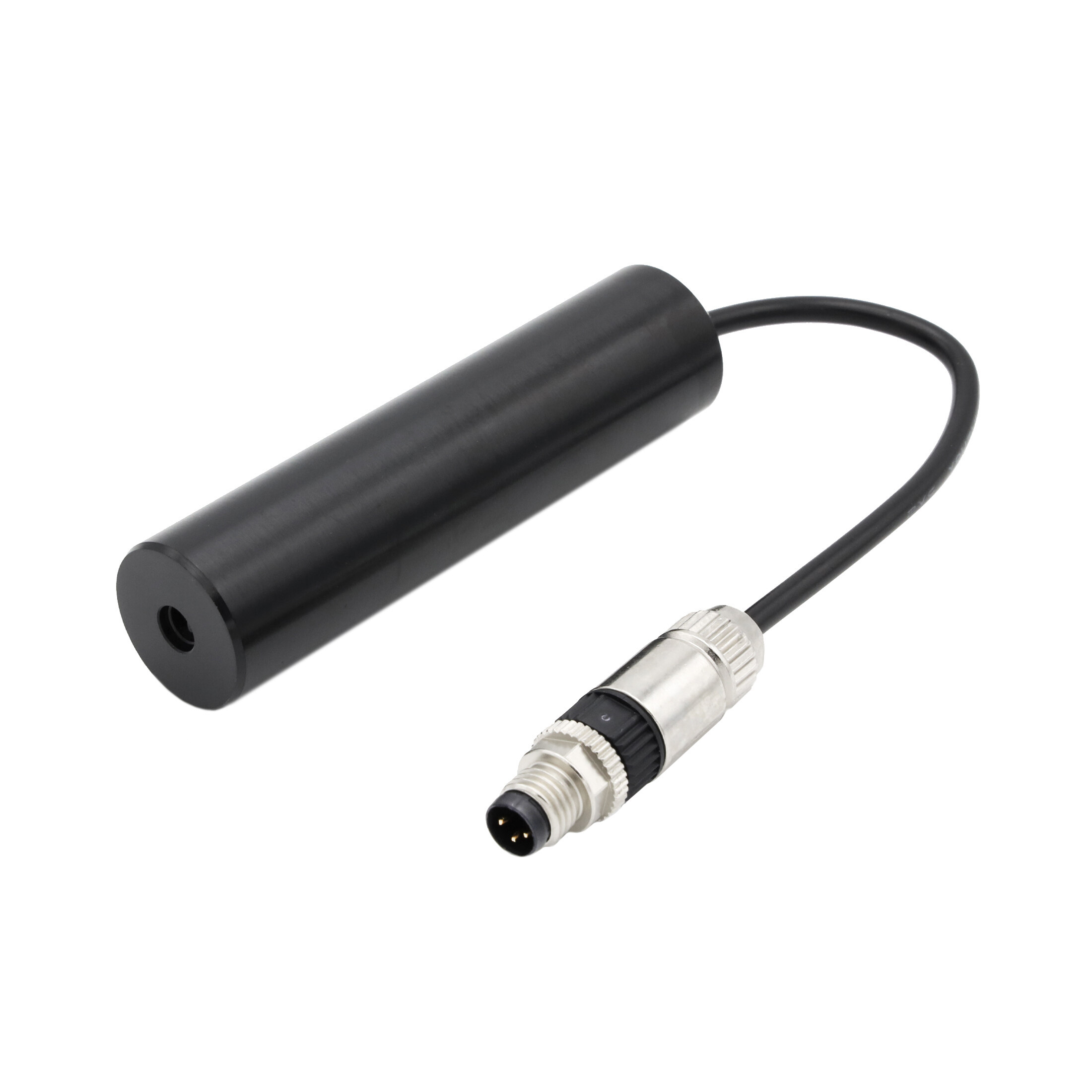

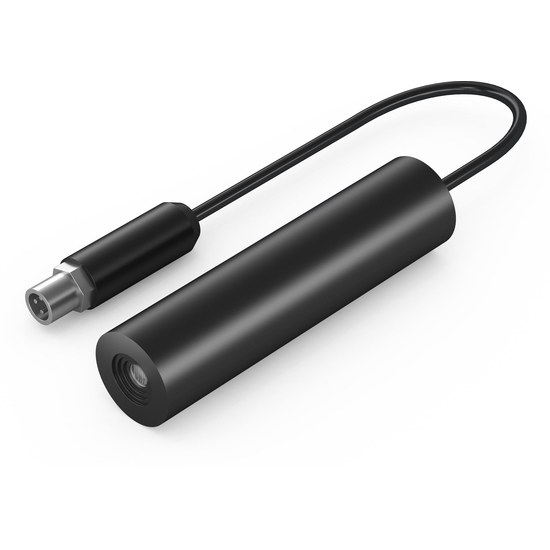

Isoliertes Linien Lasermodul, rot, 90°, 650nm, 16mW, 24V DC, 20x80mm, Klasse 2 mit Stecker Gewicht: 63g

• Betriebsspannung 24 V DC
• Laser Klasse 2
• Gleichmässige Linienbreite
• Kompakter Laserkopf
• Schutzlinse

Zubehör

Magnet-Halterung für Lasermodul 20mm
20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm Magnetische Halterung für Lasermodul 20 mm
Ø20mm(36x62) Magnethalterung für Lasermodul 20mm, Durchmesser 36mm, Höhe 62mm, Kunststoff Picotronic Zubehör PICO-LENS-CLEANING-PEN-MICRO
zertifizierte Laserschutzbrille PICO-LPG-635-660 nach DIN EN 207, geeigneter Wellenlängenbereich rot >630 - 700 nm, bequeme Passform über Brille o. allein, Seitenschutz für breites Sichtfeld, zum Laserschweißen, Laserschneiden, Lasermarkieren, für kosmetische Anwendungen, Forschung und Entwicklung
Magnet-Halterung für Lasermodul 20mm
Ø20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm Picotronic Halterung BRACKET-20-AL
Ø20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle Halterung für Lasermodul 20mm
Ø20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm Halterung für Lasermodule 20mm
ø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm

Stammdaten

• EAN: 4055132006471
• Garantie: 1 Jahre
• Warentarifnummer: 90132000000

Technische Daten

• Lebensdauer: > 10.000 h
• Betriebstemperatur: -20°C - 50 °C
• Lagertemperatur: -40°C - 80 °C

Optische Parameter

• Strahlform: Linie
• Optische Leistung: 16 mW
• Laserklasse: 2
• Divergenz: H - 1.0 mrad
• Öffnungswinkel: 90 °
• Liniendicke: <1mm@0.8m
• Arbeitsabstand: 0,8 m
• Optik: antireflex beschichtete Glaslinsen
• Laser Technologie: Diode
• Schutzlinse: nein
• Fokus: fixed (800mm)

Elektrische Parameter

• Potential des Gehäuses: Isoliert
• Betriebsspannung: 20 - 26, typ 24 V DC
• Betriebsstrom: 10 - 30, typ 20 mA
• Anschlussstecker: CON_7000-08331-0000000
• Kabelfarbe Positiv: weiß
• Kabelfarbe Ground: schwarz

Mechanische Parameter

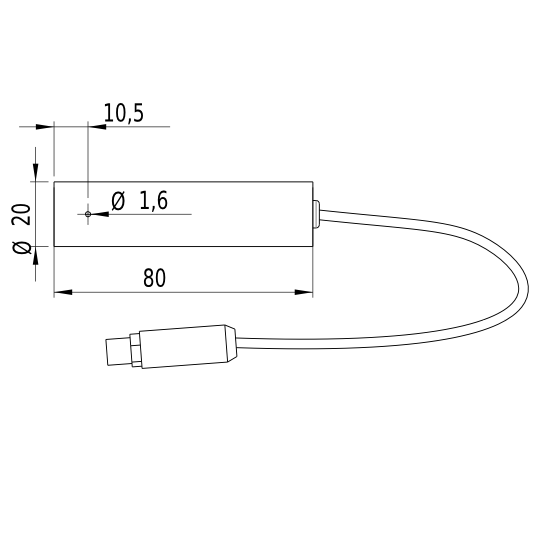

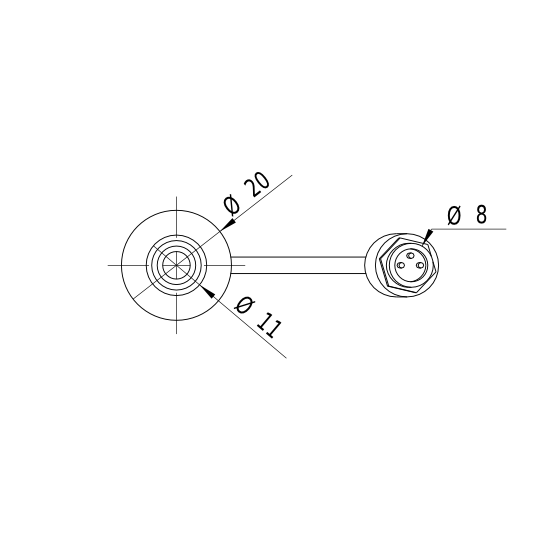

• Abmaße: Ø20x80 mm
• Material: Aluminium
• Kabellänge: 100 mm
• Kabeltyp: 22AWG, black, 3,6mm
• Austrittsdurchmesser Optik: 4,5 mm
• Gewicht: 63 g
• Stecker Pin VDD: 1
• Stecker Pin GND: 3

Anschlussbelegung

weiß	Positiv		24 V DC
schwarz	Ground		GND
