Lieferumfang

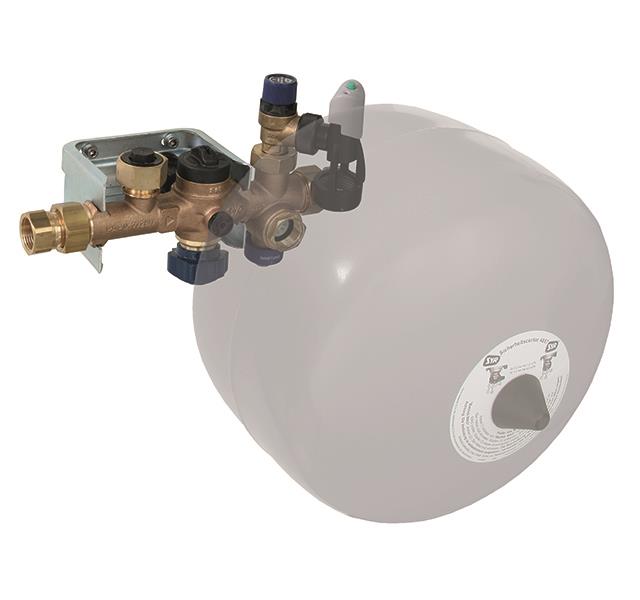

SYR Sicherheitscenter 4807 mit 12L-MAG

Details

• SYR Sicherheitscenter 4807 mit 12l-Membran-Ausdehnungsgefäß

Beschreibung

Das Sicherheitscenter 4807 dient der Absicherung geschlossener Trinkwassererwärmer (TWE) bis max. 560 l Inhalt, entsprechend DIN 1988, Teil2; DIN 4753, Teil 1; DIN 4807, Teil 5 und DIN EN 1488. Das Sicherheitscenter 4807 enthält alle nach DIN 1988 und DIN EN 1488 zur eingangsseitigen Ausrüstung von TWE vorgeschriebenen Bauelemente. Zur Ausstattung gehört außerdem eine Durchströmungsarmatur mit integrierter Wartungsabsperrung sowie ein durchströmtes Membranausdehnungsgefäß (MAG) mit 12 l Nennvolumen in kompakter Form.

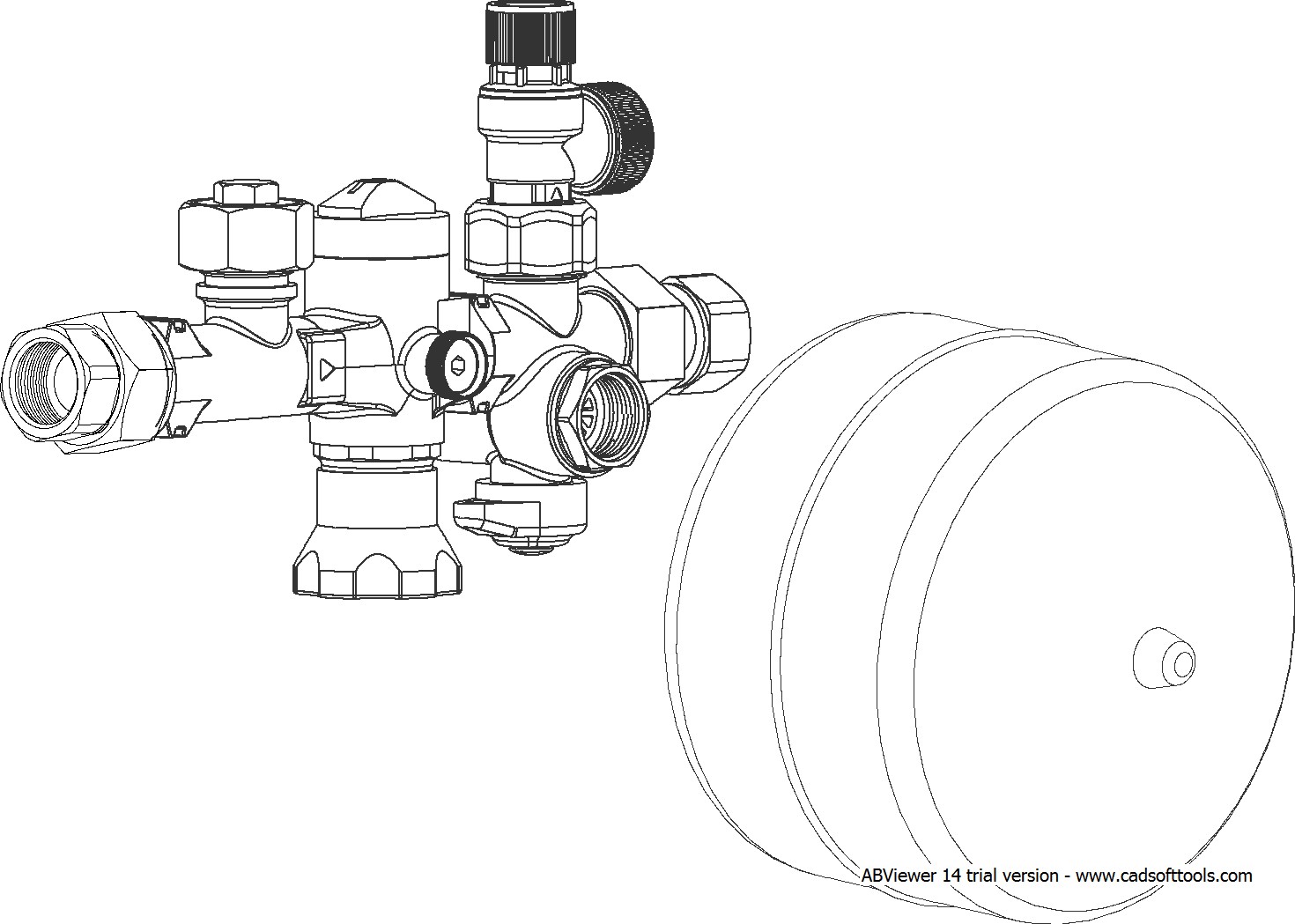

Das Sicherheitscenter 4807 beinhaltet eine Doppelabsperrung, einen weiteren Anschluss für einen Kaltwaserverbraucher, einen Rückflussverhinderer, ein Sicherheitsventil mit Edelstahlsitz und Ablauftrichter, eine Durchströmungsarmatur mit integrierter Wartungsabsperrung für das MAG sowie einen Wandhalter mit Ausgleichsverschraubung. Die spezielle Ausführung der Gruppe ermöglicht den Einbau als Eck- und Durchgangsform in waagerechten und senkrechten Leitungen. Das Membran-Sicherheitsventil ist zur Anpassung an unterschiedliche Einbaubedingungen um 360° drehbar. Der Wandhalter ermöglicht eine sichere und Zeit sparende Installation. Die im Lieferumfang zusätzlich enthaltenen Austauschpatronen (8 + 10 bar) für das Sicherheitsventil erlauben die Anpassung an verschiedene Trinkwassererwärmer-Volumen und maximale Betriebsdrücke. Das Sicherheitscenter 4807 ist Schallschutz geprüft und erfüllt die Anforderungen der Schallschutzklasse 1.

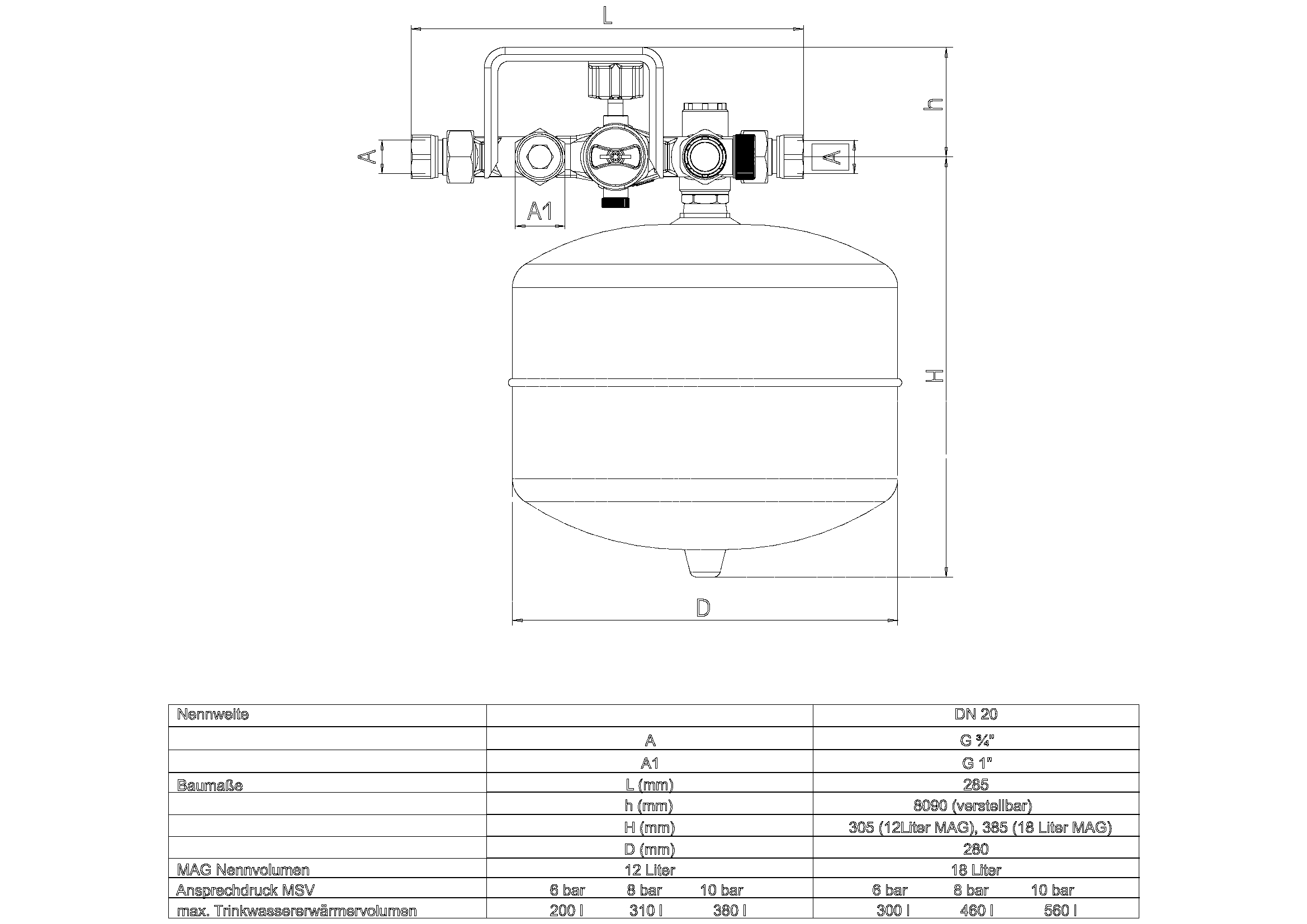

Technische Daten:
Eingangsdruck: min. 2 bar, max. 16 bar
Betriebsdruck: max 80 % des Ansprechdrucks des Sicherheitsventils
Betriebstemperatur: max 30 °C
Medium: Trinkwasser
Ansprechdruck: 6, 8, 10 bar durch beiliegende Patronen
Einbaulage: beliebig, Sicherheitsventil nicht nach unten
Durchflussleistung: 2,0 m³/h bei Dp 0,2 bar
4,0 m³/h bei Dp 1,0 bar
Bauteilprüfnummer: TÜV-SV-20-545-DN-W-p
Anschlussgröße: DN 20

Artikelnummer: 153872
