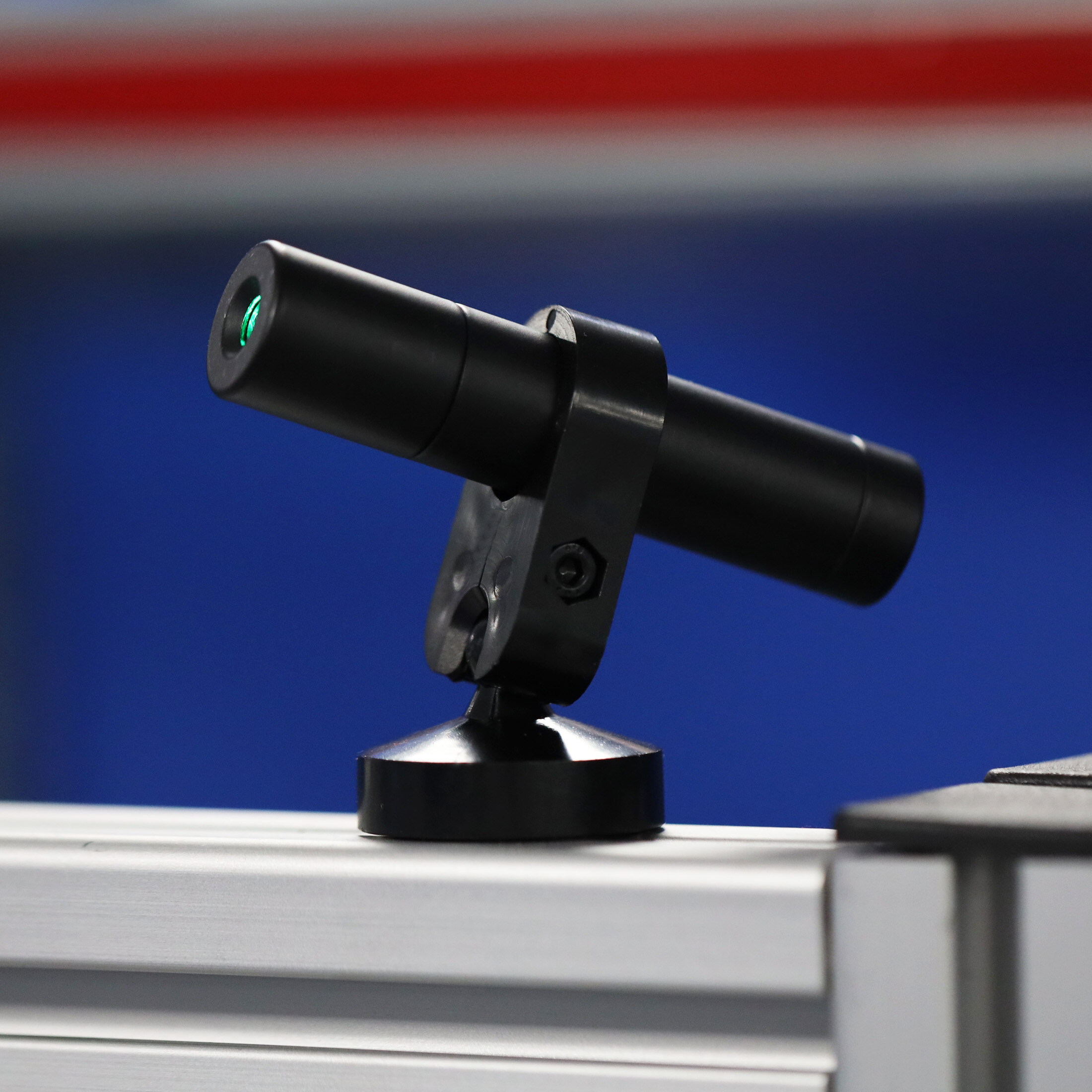

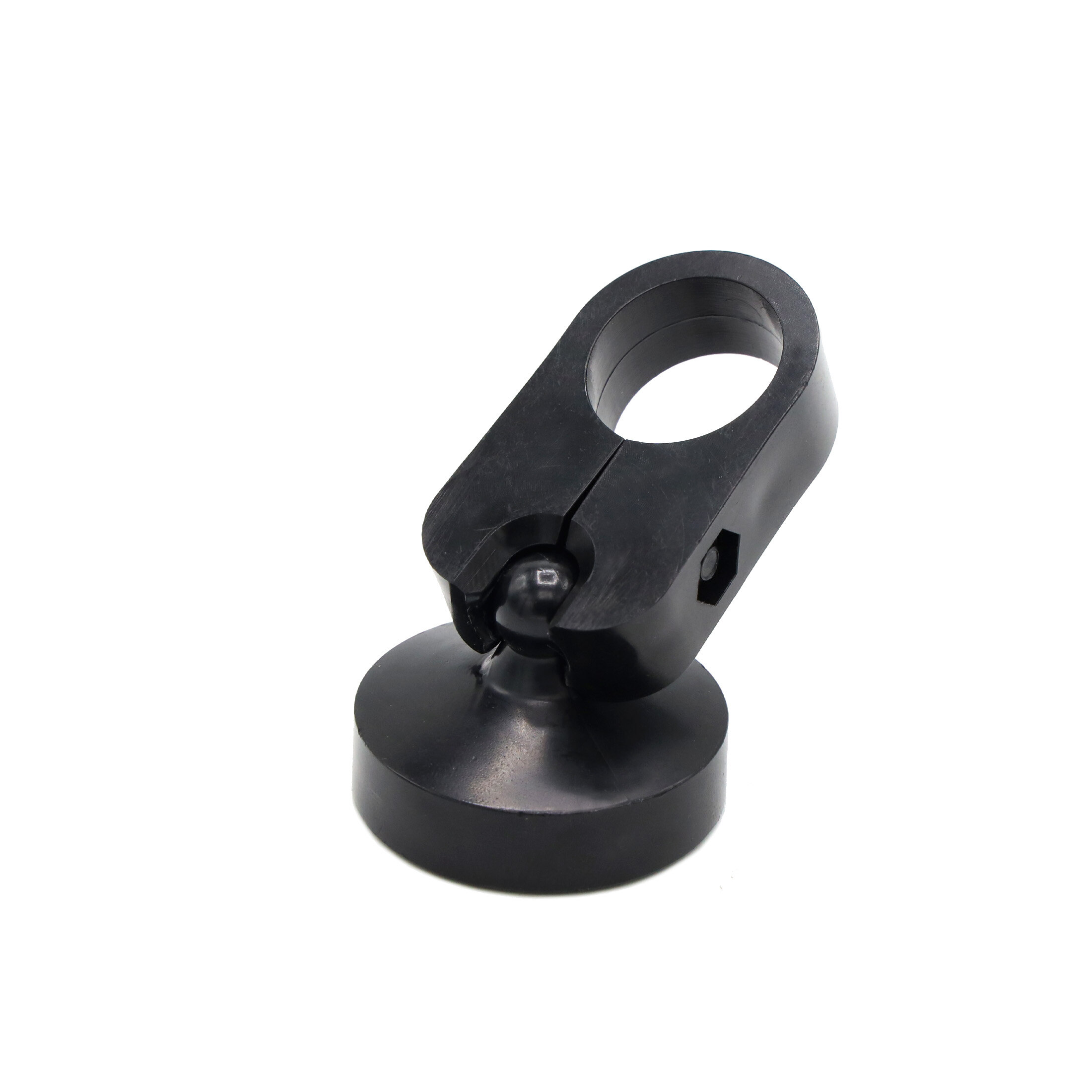

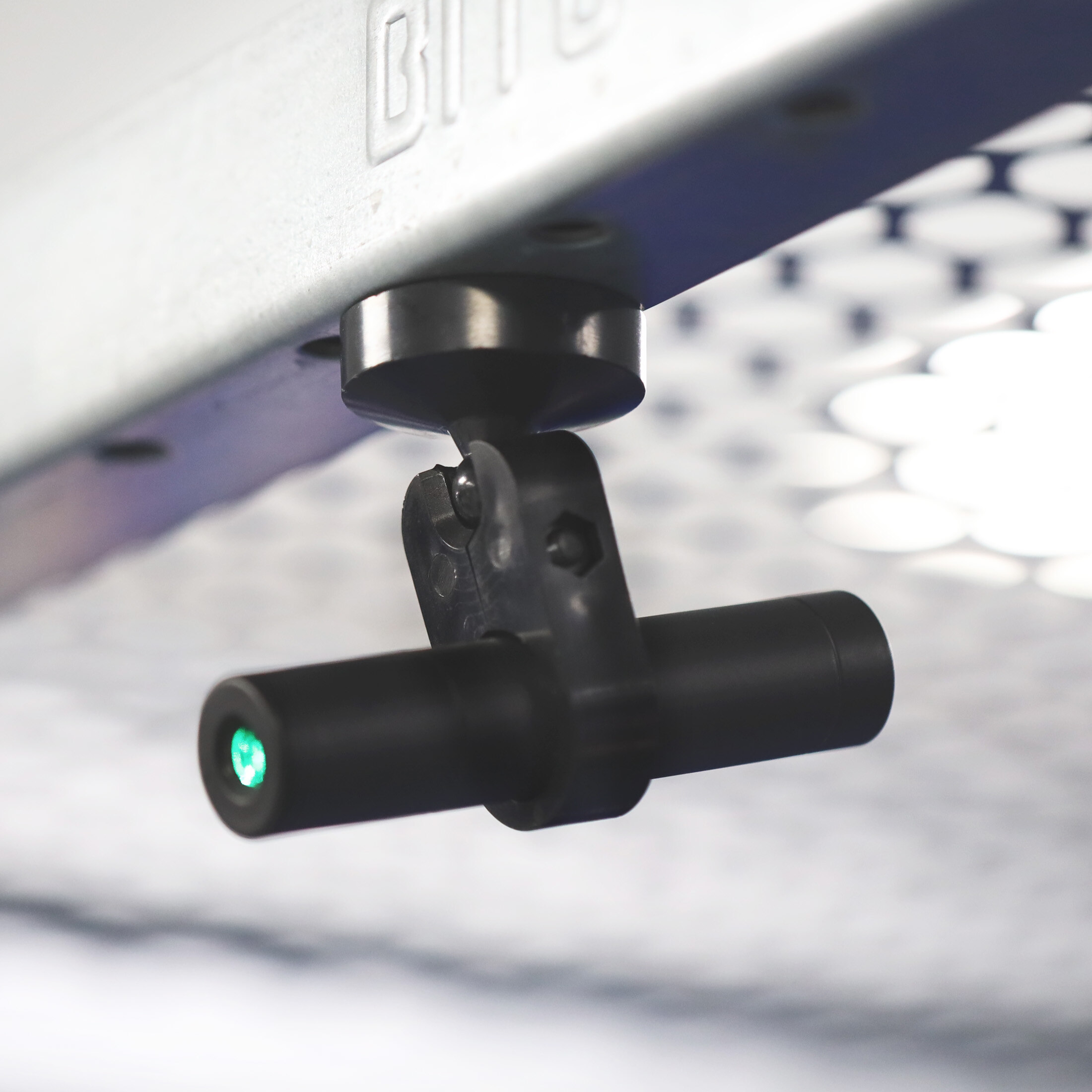

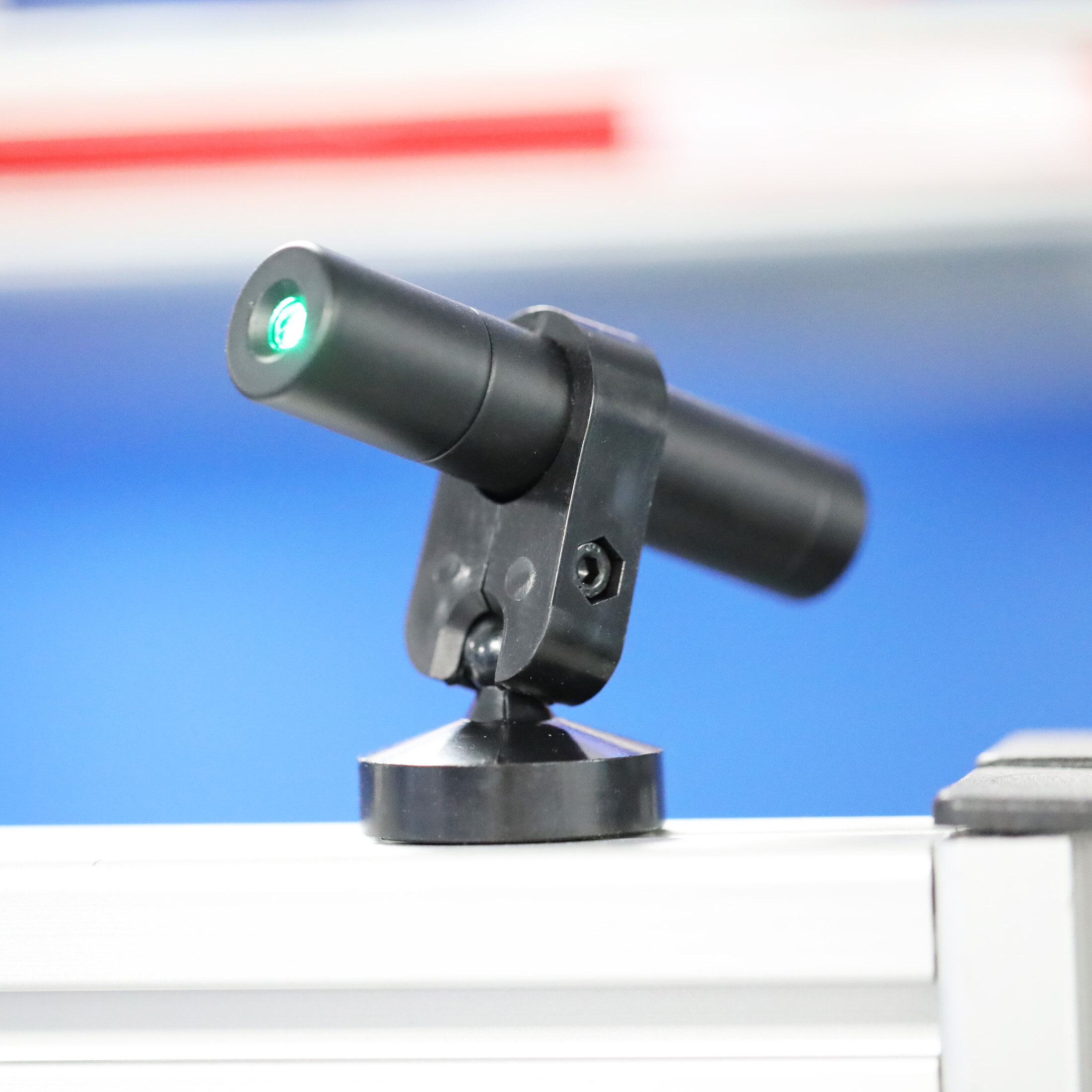

Magnetische Halterung für Lasermodul 20 mm

Ø20mm(36x62) Magnethalterung für Lasermodul 20mm, Durchmesser 36mm, Höhe 62mm, Kunststoff

Kostengünstige Halterung in einfacher Ausführung für Lasermodule mit einem Durchmesser von 20 mm. Die Halterung ist in allen Freiheitsgraden einstellbar. Der magnetische Standfuß ermöglicht eine schnelle und unkomplizierte sichere Befestigung. Die Gesamthöhe der Halterung beträgt 62 mm. Es wird eine Haltekraft von 6,5 kg erreicht. Bei einer höheren benötigten Haltekraft gibt es z.B. die professionellen MAGNETIC-MOUNT-PRO von Picotronic in Größen von 6 mm bis 22 mm in Millimeterabstufungen mit einer Haltekraft von 65 kg.

  • Halterung für Lasermodule mit einem Durchmesser von 20 mm.

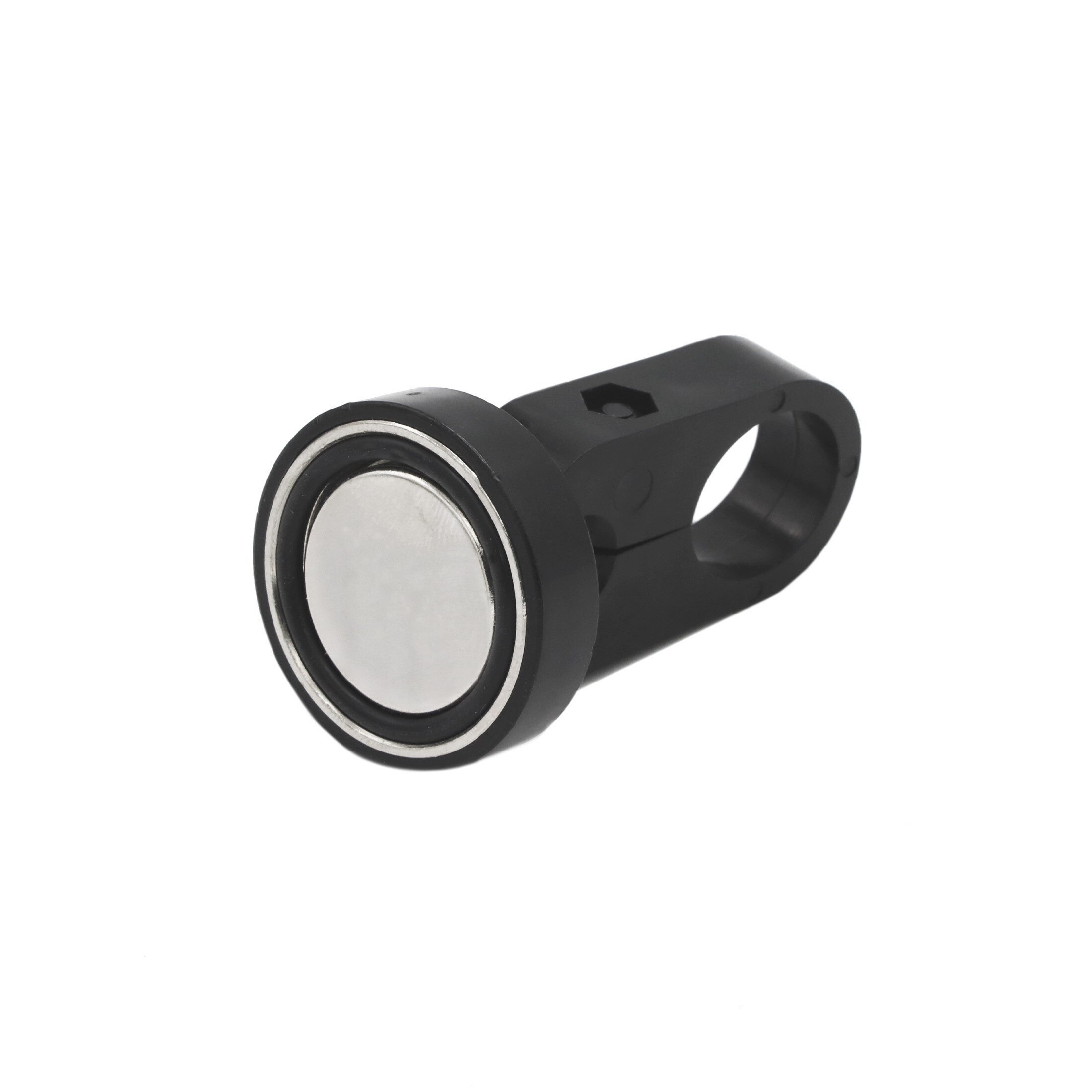

  • Befestigung: Magnetischer Standfuß mit einer Halterkraft von 6,5 kg
  • Das Lasermodul wird mit einer Klemmschraube in der Halterung fixiert.
  • Material: Plastic; Farbe: Black
  • Günstige Halterung für viele Anwendungen.

Stammdaten

  • EAN: 4055132021825
  • Warentarifnummer: 90139080000

Technische Daten

  • Betriebstemperatur: -20°C - 50 °C
  • Lagertemperatur: -50°C - 70 °C

Mechanische Parameter

  • Abmaße: 36x36x62 mm
  • Material: Plastic
  • Gehäusefarbe: schwarz
  • Gewicht: 20 g

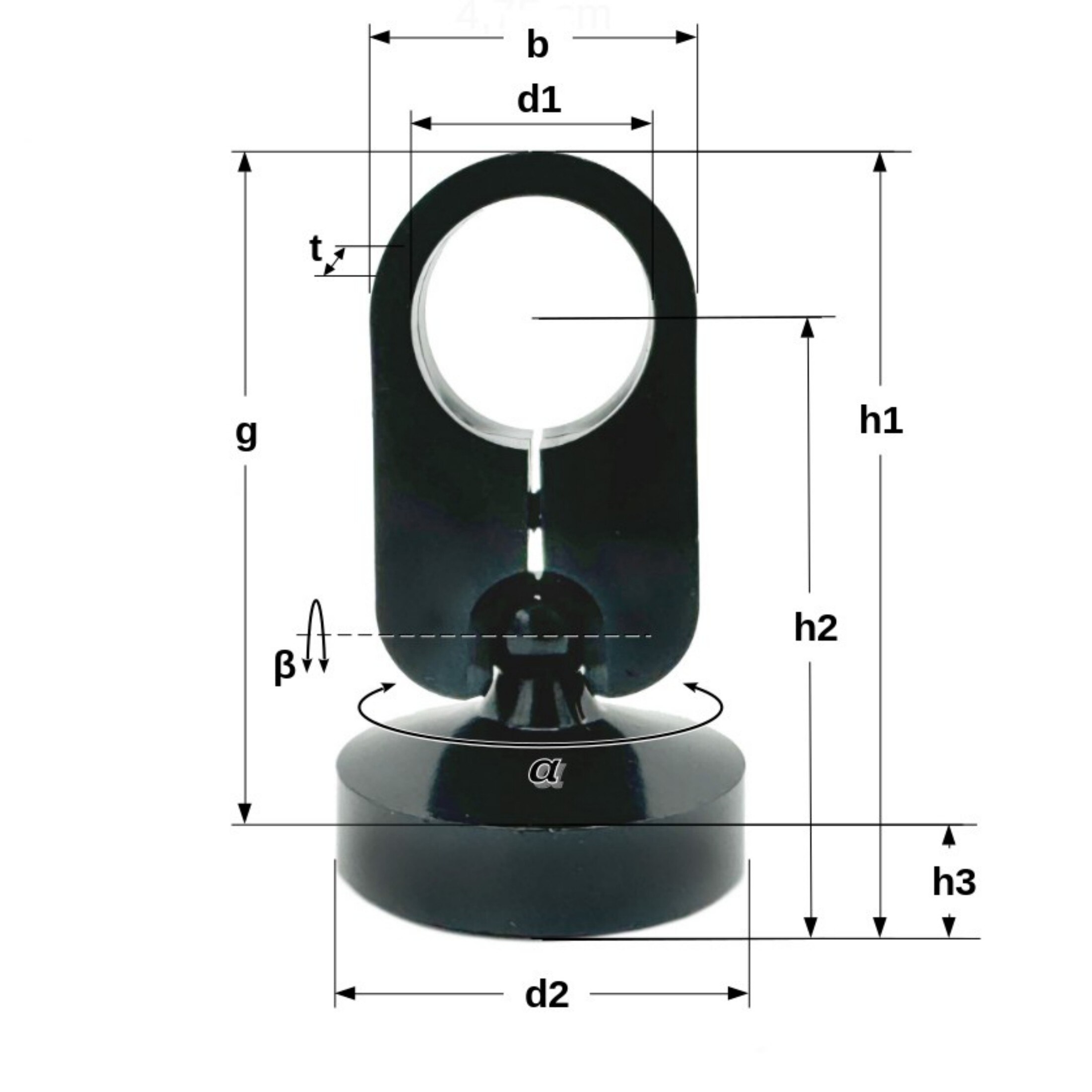

Mount Parameter

  • Gesamthöhe (h1): 62 mm
  • Höhe bis Laserachse (h2): 47 mm
  • Höhe des Fusses (h3): 17 mm
  • Durchmesser Halterung (d1): Ø 20 mm
  • Durchmesser Fuss (d2): Ø 36 mm
  • Breite der Halterung (b): 26 mm
  • Höhe der Halterung (g): 45 mm
  • Tiefe der Halterung (t): 12 mm
  • Drehwinkel alpha: 360 °
  • Drehwinkel beta: ± 180 °

Holosun

  • BKA Genehmigungspflicht: nein
