Linienlaser, grün, 532nm, 10mW, 90°, Laser Klasse 1, Fokus 0,8m, 24V DC, 20x80mm, Stecker-CON_7000-08331-0000000

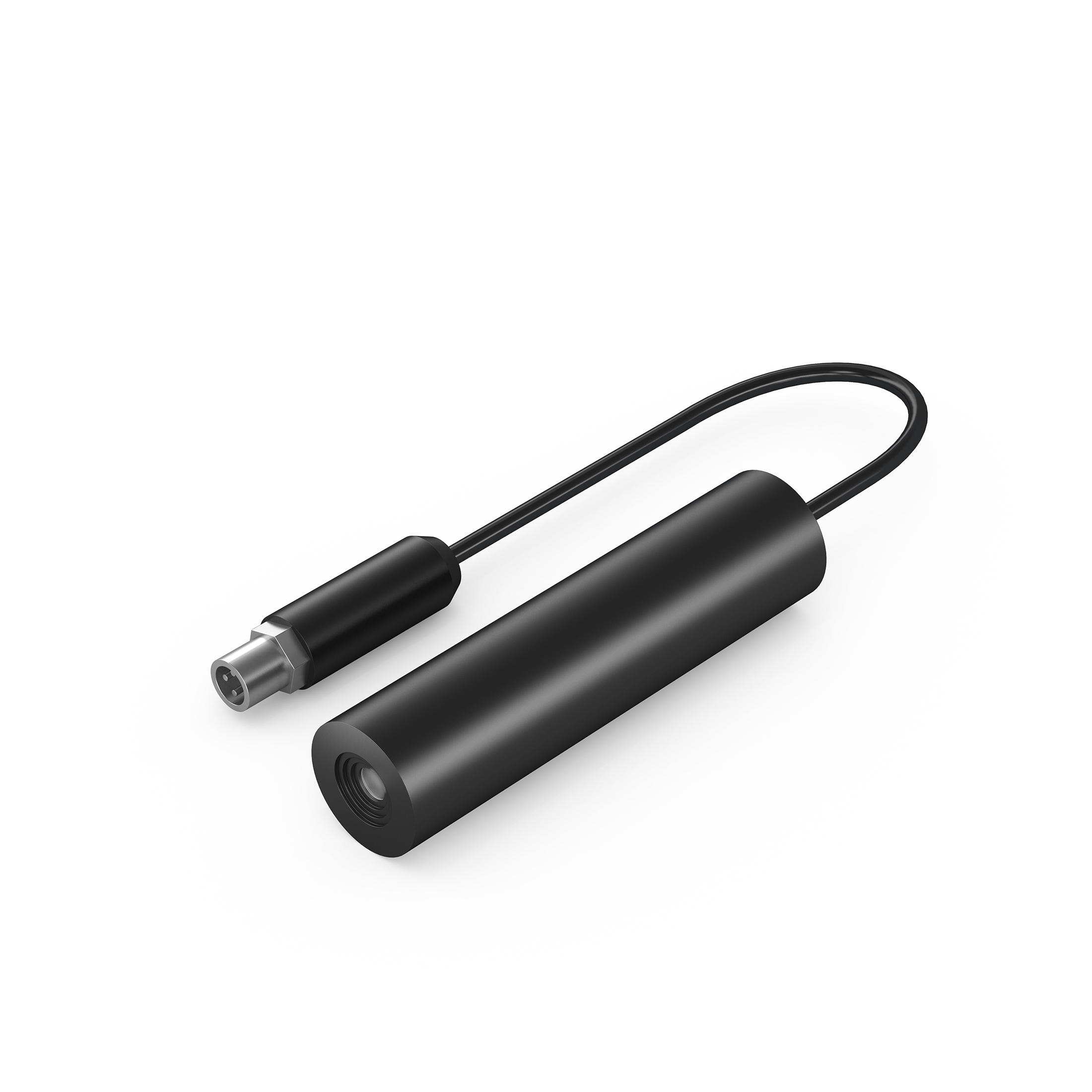

Bei dem Typ LD532-10-24(20x80)-70115666 handelt es sich um ein grünes Linienlasermodul mit einer Wellenlänge von 532nm (DPSS). Der Laser verfügt über eine kompakte Bauform (20x80mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 90° erzeugt in einem Abstand von 0,8m eine Linie von 1,6m Länge. Dieser Linienlaser findet Anwendung in z.B. Nivelliergeräten, Lasermarkierungssystemen, zur Bauteilpositionierung, in Industrie, Handwerk, Hobby und dem Showbereich. Dieses Modul fällt in die Laserklasse 1.

• Abstrahlcharakteristik: Linie, Liniendicke <1mm@0,8m
• Optische Leistung: 10mW (Laserklasse 1); Fokus 0,8m
• Kompakte Bauform: 20x80mm; Öffnungswinkel: 90°; Achsabweichung: bis zu 3,0°, Stecker-CON_7000-08331-0000000
• Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 0,8m, eine Laserlinienlänge von 1,6m.
• Für Anwendungen in z.B. Laserwasserwaagen, Lasermarkierungssystemen, in Industrie und Handwerk, Hobby und dem Showbereich. Spannungsversorgung 24V.

Stammdaten

• EAN: 4055132006358
• Garantie: 1 Jahre
• Warentarifnummer: 90132000000

Technische Daten

• Lebensdauer: > 10.000 h
• Betriebstemperatur: 15°C - 30 °C
• Lagertemperatur: -40°C - 80 °C

Optische Parameter

• Strahlform: Linie
• Optische Leistung: 10 mW
• Laserklasse: 1
• Divergenz: D - 0.5 mrad
• Öffnungswinkel: 90 °
• Liniendicke: <1mm@0.8m
• Arbeitsabstand: 0,8 m
• Optik: antireflex beschichtete Glaslinsen
• Beam Mode: TEM00
• Laser Technologie: YVO4+KTP
• Stabilität: +/- 20% @ 15-30°C
• Schutzlinse: nein
• Fokus: fixed (800mm)
• Aufwärmzeit: < 15 min

Elektrische Parameter

• Potential des Gehäuses: Isoliert
• Betriebsspannung: 20 - 26.4, typ 24 V DC
• Betriebsstrom: 50 - 150, typ 55 mA
• Anschlussstecker: CON_7000-08331-0000000
• Kabelfarbe Positiv: weiß
• Kabelfarbe Ground: schwarz

Mechanische Parameter

• Abmaße: Ø20x80 mm
• Material: Aluminium
• Kabellänge: 100 mm
• Kabeltyp: 22AWG, black, 3,6mm
• Austrittsdurchmesser Optik: 6 mm
• Gewicht: 68 g
• Stecker Pin VDD: 1
• Stecker Pin GND: 3

Holosun

• BKA Genehmigungspflicht: nein

Zubehör

Magnet-Halterung für Lasermodul 20mm
20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm Magnetische Halterung für Lasermodul 20 mm
Ø20mm(36x62) Magnethalterung für Lasermodul 20mm, Durchmesser 36mm, Höhe 62mm, Kunststoff zertifizierte Laserschutzbrille PICO-LPG-405-532 nach DIN EN 207, geeigneter Wellenlängenbereich >400 - 532 nm, bequeme Passform über Brille o. allein, Seitenschutz für breites Sichtfeld, zum Laserschweißen, Laserschneiden, Lasermarkieren, für kosmetische Anwendungen
Picotronic Zubehör PICO-LENS-CLEANING-PEN-MICRO
Magnet-Halterung für Lasermodul 20mm
Ø20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm Picotronic Halterung BRACKET-20-AL
Ø20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle Halterung für Lasermodul 20mm
Ø20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm PICOTRONIC Ballhead-Halterung für Lasermodule 20mm
ø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm

Anschlussbelegung

schwarz	Ground		GND
weiß	Positiv		20 - 26.4, typ 24 V DC
