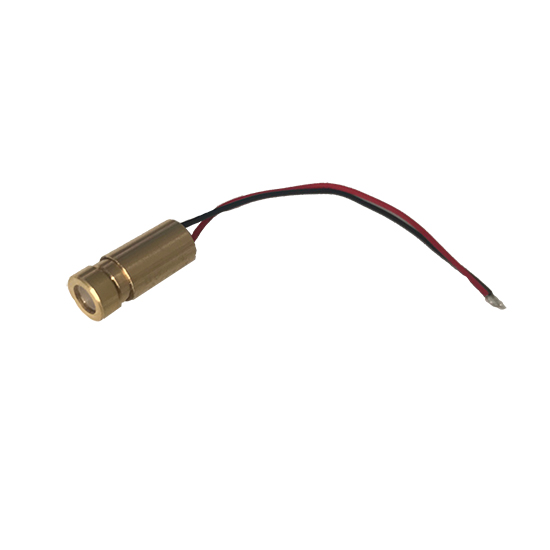

Fokussierbares DOE-Lasermodul, rot, 635nm, 5mW, Klasse 3R, Fokus einstellbar, 3-5V DC, 10x24mm

Bei dem Typ DOE-QD635-5-5(10x24)-ADJ handelt es sich um ein Lasermodul, dass für DOE-Anwendungen optimiert ist und eine Wellenlänge von 635nm emittiert. Der Laser verfügt über eine sehr kompakte Bauform (10x24mm). Die Lebensdauer des Lasermoduls ist größer 3.000 Stunden. Die Fokusposition kann stufenlos eingestellt werden. Die Stromaufnahme ist mit ca. 30mA sehr gering, deshalb können problemlos 2 Batterien zur Stromversorgung genutzt und das Lasermodul mobil eingesetzt werden. Als Stromversorgung können Sie z.B unser Battery-Pack mit 2 x 1,5 Volt Batterien (AA) verwenden. Das Lasermodul kann mit zahlreichen DOE's (Ø8x1.2mm) kombiniert werden und findet so vielseitige Anwendungsmöglichkeiten. Dieses Modul fällt, ohne verbautes DOE, in die Laserklasse 3R. In Verbindung mit einem DOE kann die Laserklasse abweichen.

• Abstrahlcharakteristik: Punkt, DOE-optimiert
• Optische Leistung: 5mW (Laserklasse 3R); Fokus einstellbar
• Kompakte Bauform: 10x24mm; Achsabweichung: bis zu 3,0°
• In Kombination mit einem entsprechenden Picotronic DOE (Ø8x1.2mm) kann nahezu jede beliebige Struktur erzeugt werden. Im Lieferumfang ist kein DOE enthalten.
• Spannungsversorgung 3V bis 5V. Zur Stromversorgung können Sie z.B. unser Picotronic Batteriepack 3V oder das Netzteil Picotronic LFNT-3 verwenden.

Stammdaten

• EAN: 4055132013226
• Garantie: 1 Jahre
• Warentarifnummer: 90132000000

Technische Daten

• Lebensdauer: > 3.000 h
• Betriebstemperatur: -20°C - 50 °C
• Lagertemperatur: -40°C - 80 °C

Optische Parameter

• Strahlform: Punkt
• Optische Leistung: 3.5 mW
• Laserklasse: 3R
• Divergenz: H - 1.0 mrad
• Punktgröße: einstellbar
• Arbeitsabstand: 10 m
• Optik: Acryl Linse
• Laser Technologie: Single Mode Diode
• Fokus: einstellbar

Elektrische Parameter

• Potential des Gehäuses: VDD(+)
• Betriebsspannung: 2.8 - 5, typ 5 V DC
• Betriebsstrom: 15 - 70, typ 30 mA
• Kabelfarbe Positiv: rot
• Kabelfarbe Ground: schwarz
• Netzteil: Power Supply with stripped/tinned wires, Output: 3,3V DC, Input: 100-240V AC, 50-60Hz, Output Power: 3,3W max.

Mechanische Parameter

• Abmaße: Ø10x24 mm
• Material: Brass
• Kabellänge: 100 mm
• Kabeltyp: 26AWG, 0,14mm²
• Austrittsdurchmesser Optik: 3 mm
• Gehäusefarbe: Messing
• Gewicht: 8,5 g
• Abisolierlänge des Leiters: 5 mm

Holosun

• BKA Genehmigungspflicht: nein

Zubehör

Magnet-Halterung für Lasermodul 10mm
10mm(48x86) MAGNETIC-MOUNT-PRO für Lasermodule mit Durchmesser 10mm zertifizierte Laserschutzbrille PICO-LPG-635-660 nach DIN EN 207, geeigneter Wellenlängenbereich rot >630 - 700 nm, bequeme Passform über Brille o. allein, Seitenschutz für breites Sichtfeld, zum Laserschweißen, Laserschneiden, Lasermarkieren, für kosmetische Anwendungen, Forschung und Entwicklung
Picotronic Zubehör PICO-LENS-CLEANING-PEN-MICRO
Picotronic Halterung MULTI-MOUNT-10(45x75)-MAGNETIC
Ø10mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 10mm Picotronic Halterung MULTI-MOUNT-10(45x75)
Ø10mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 10mm Netzteil 3V DC (1000mA)
Netzteil, Ausgang: 3V DC, offene Kabelenden, Betriebsspannung: 100-240V AC

Anschlussbelegung

schwarz	Ground		GND
rot	Positiv		2.8 - 5, typ 5 V DC
