★ Hörmann Obentürschließer HDC35-1 Gleitschiene

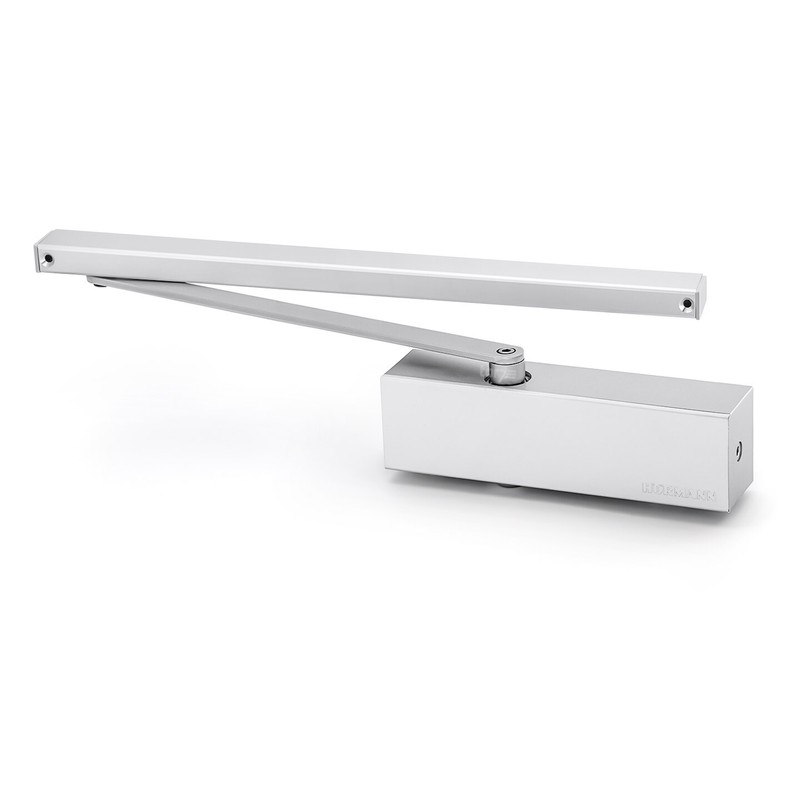

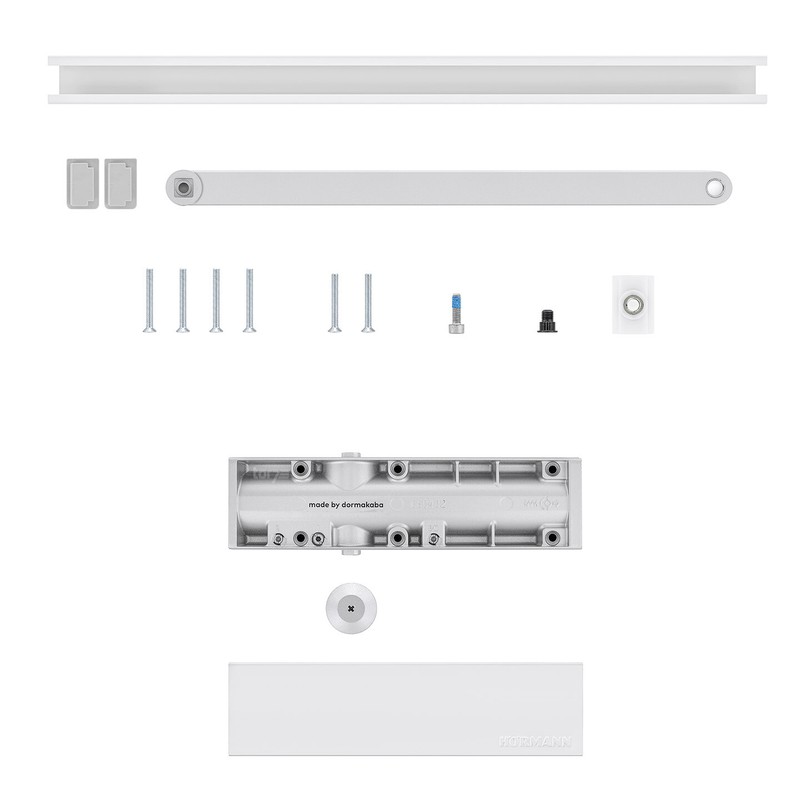

Der Hörmann Obentürschließer HDC35-1 mit Gleitschiene ist ein Türschließer, der für Türen mit einer Baurichtmaßbreite von bis zu 1250 mm einsetzbar ist. Für die Montage des Türblattes auf der Bandseite (Öffnungsseite) oder auf der Bandgegenseite (Schließseite) ist der Türschließer in zwei verschiedenen Varianten erhältlich. Der Schließer kann an rechts und links angeschlagenen Türen ohne Umstellung verwendet werden. Darüber hinaus ist eine gültige Zulassung für die Montage an Brand- oder Rauchschutztüren vorhanden, was eine unkomplizierte Nachrüstung ermöglicht. Der Schließkörper, die Gleitschiene, der Hebelarm, das Montagematerial und eine detaillierte Anleitung gehören zum Lieferumfang.

HINWEIS: Die Öffnungsdämpfung und die Schließkraft sind schon werksseitig eingestellt. Somit sind Änderungen an diesen Einstellungen in der Regel nicht nötig. Die Schließgeschwindigkeit kann in Schritten von ¼ Umdrehungen eingestellt werden.

Wissenswertes zu Hörmann Obentürschließer HDC35-1 Gleitschiene

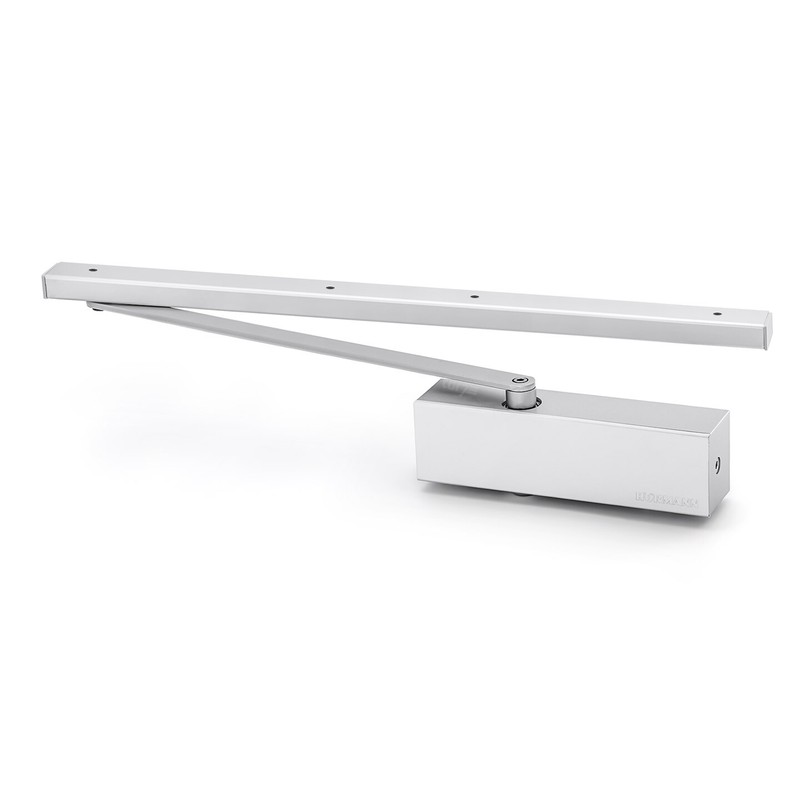

Es gibt zwei Varianten des Hörmann Obentürschließers HDC35-1 mit Gleitschiene, die sich in der Montageseite voneinander unterscheiden. Die Montage kann je nach Ausführung an der Bandseite (Öffnungsseite) oder der Bandgegenseite (Schließseite) erfolgen. Bei der Normalmontage handelt es sich um eine Türblattmontage an der Bandseite (Ausführung Öffnungsseite), bei der die Gleitschiene 457 mm lang ist. Bei der Entscheidung für diese Ausführung besteht auch die Möglichkeit, die Montage als Kopfmontage auf der Bandgegenseite durchzuführen. Der Abstand zwischen Türschließer und Türblatt darf in diesem Fall jedoch höchstens 20 mm betragen. Daher ist diese Art der Montage eher ungewöhnlich. Wählen Sie hingegen die Ausführung Schließseite mit der entsprechenden Gleitschiene mit einer Länge von 585 mm für die Montage des Türblatts auf der Bandgegenseite.

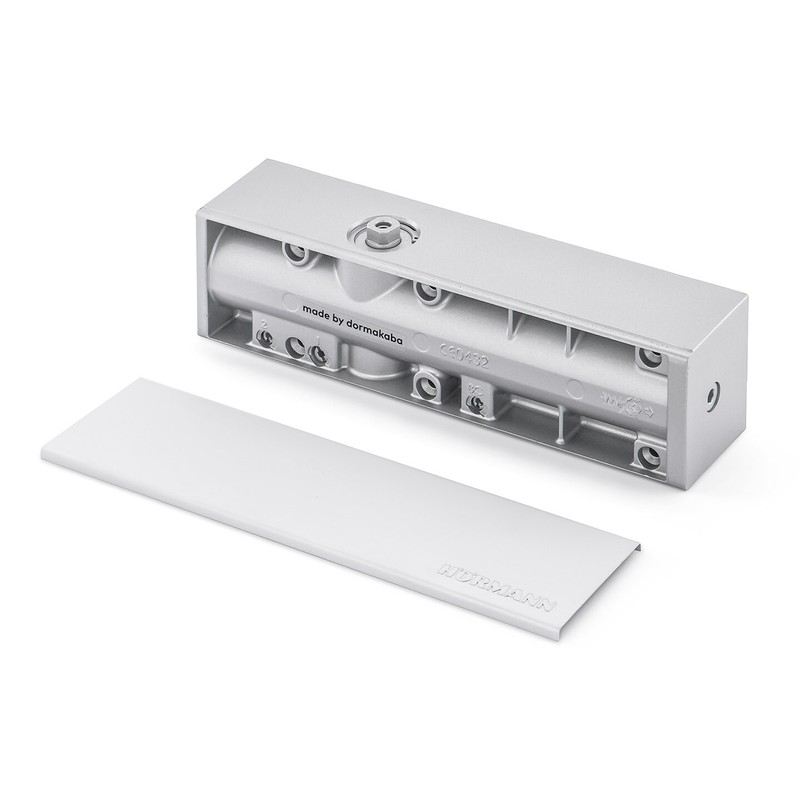

Es gibt unterschiedliche Einstellungsmöglichkeiten für den Hörmann Obentürschließer HDC35-1 mit Gleitschiene, um ein optimales Schließverhalten der Tür zu erreichen und gegebenenfalls mit nur wenigen Handgriffen zu beheben. Es ist ratsam, die Einstellungen von vorne durchzuführen und dabei stets mit einem Handschraubendreher zu arbeiten. Pro Einstellversuch reicht ¼ Umdrehung. Da das hohe Drehmoment die nicht austauschbaren Schrauben schädigen kann und der Türschließer im schlimmsten Fall völlig unbrauchbar wird, sollten Einstellarbeiten niemals mit einem Akkuschrauber durchgeführt werden. Stellen Sie sicher, dass die Tür beim Einstellen eigenständig aus einem Winkel von etwa 20° ins Schloss fällt und anschließend richtig geschlossen ist. Bei Brand- und Rauchschutztüren ist der sogenannte Schließzwang unbedingt einzuhalten und muss jederzeit sichergestellt sein. Darüber hinaus ist es bei den sogenannten Funktionstüren unverzichtbar, eine Montageplatte zu verwenden, um eine ausreichende Stabilität auf dem Türblatt zu gewährleisten. Beim HDC35-1 befindet sich die Montageplatte von außen nicht sichtbar in einer passenden Aussparung am Schließerkörper. Daher beeinflusst deren Verwendung das gelungene Design des Türschließers nicht.

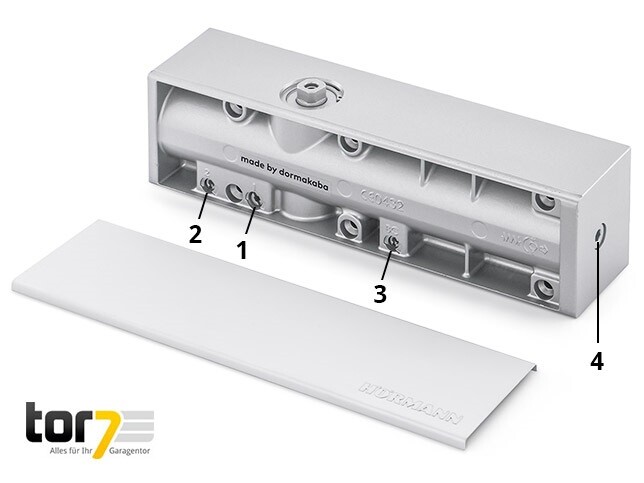

Die folgenden Einstellungen können Sie am Obentürschließer Hörmann HDC35-1 bequem von vorne vornehmen.

1. Schließgeschwindigkeit – Einstellen der Schließgeschwindigkeit im Öffnungswinkel von 180° - 0°, der Flügel sollte nach einer Zeit von 5 – 7 Sekunden geschlossen sein
2. Endschlag – Einstellen des Endschlags im Öffnungswinkel von 7° - 0°, die letzten 7° der Türschließung können separat eingestellt werden, damit auch langsam schließende Türflügel ins Schloss fallen
3. Öffnungsdämpfung – je weiter der Türflügel geöffnet wird, desto größer wird der Widerstand
4. Schließkraft – dient der Anpassung an die Türgröße und das Türgewicht

Kompatibilität

• Hörmann Multifunktionstüren aus Stahlblech, Blechdicke mind. 1 mm
• Fremdfabrikate
• Holztüren
• sonstige Türausführungen von Hörmann oder Fremdfabrikaten

Technische Daten

• Schließkraft EN 3–5, einstellbar, für Türen mit BRM (Baurichtmaß) min. 660 mm bis 1250 mm
• für Türen DIN rechts oder links verwendbar
• geeignet für die Türblattmontage auf der Bandseite oder Kopfmontage auf der Bandgegenseite (Ausführung Öffnungsseite)
• geeignet für die Türblattmontage auf der Bandgegenseite (Ausführung Schließseite)
• Schließgeschwindigkeit einstellbar
• Endschlag einstellbar
• Öffnungsdämpfung einstellbar (Öffnungsdämpfung bei Kopfmontage nicht wirksam)
• mit Gleitschiene und Hebelarm passend zur gewählten Ausführung
