zum Aufschrauben für kleine Fenster

- für eine Flügelgröße von b x h = minimal   45 x   75 cm bis max. 65 x 95 cm

- die Stangen können für kleinere Fensterflügel auch gekürzt werden

- rechts und links verwendbar -

Beschreibung:

• ideal zum Um- oder Nachrüsten von Holzfenstern zu Dreh-Kipp-Fenster
• dann ist eine einfache Einhandbedienung möglich

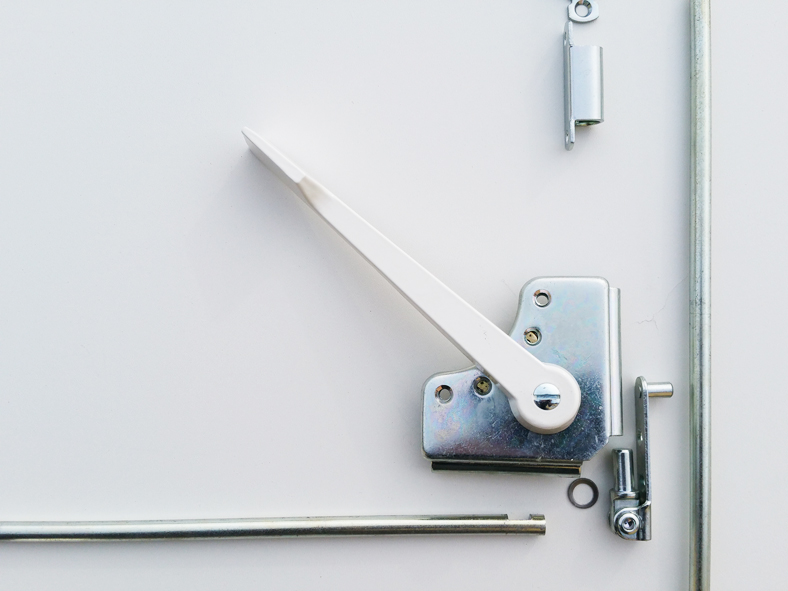

• Hebel auf 45° Grad ...wie auf dem Bild = Fenster verschlossen
• Hebel nach unten = Fenster zum Öffnen = Drehstellung
• Hebel nach oben = Fenster zum Ankippen = Kippstellung
• max. Fenstergewicht 40 kg
• das Eckgelenkunterteil wird an dem Rahmen geschraubt
• das Umlenkgetriebe und die Stangen am Flügel
• die Stange mit der Mittenausdrehung wird senkrecht angebracht und die andere waagerecht
• der gerade Überschlag des Flügels sollte dabei >/= 15 mm sein  (größer oder gleich)
• sie können einen zu kleinen Überschlag auch mit einer Leiste auf 15 mm vergrößern
• diese 15 mm werden benötigt um die Führungsbänder an dem Fensterflügel zu schrauben
• Schließ- und Führungsband: Breite = 15 mm x Länge 56 mm
• oben und seitlich muß das letzte Führungsband am Rahmen angeschraubt werden
• die kleinen Auflaufbleche werden unten am Rahmen und Flügel an der gleichen Stelle befestigt
• diese Stelle sollte möglichst weit weg vom Ecklager sein
• die Auflaufbleche berühren sich in geschlossener Position und entlasten das Gewicht des Flügels
• alle Stahlteile galvanisch hell verzinkt und zum Aufschrauben
• zum Anschrauben werden je nach Fensterrahmenstärke und Material noch Schrauben benötigt
• bei Holzfenster zum Beispiel:  23 Stück Spanplattenschrauben 4 x 40 mm und 4 Stück 2,5 x 10 mm
• der Alu-Hebel ist weiß pulverbeschichtet
• Preis für 10er Packs anfragen

Lieferung bestehend aus:

• 1 Stück Umlenkgetriebe mit weißem Hebel und Unterlage
• 1 Stück Eckgelenkunterteil, Breite x Tiefe x Höhe = 15 x 18 x 71 mm
• 1 Stück Schere 30 cm, Anschraubgelenk Breite x Länge x Höhe = 15 x 88 x 21 mm
• 1 Stück Aufschraubplatte für Schere, Breite x Höhe x Tiefe = 48 x 25 x 17 mm
• 3 Stück Aufschraub-Führungsband, Breite x Länge x Höhe = 14 x 56 x 17 mm
• 2 Stück Aufschraub-Schließband, Breite x Länge x Höhe = 14 x 56 x 17 mm
• 1 Stück Aufschraubband geschlitzt, Breite x Länge x Höhe = 14 x 56 x 14 mm
• 1 Stück Schließstange 70 cm mit Mittenausdrehung
• 1 Stück Schließstange 40 cm ohne Mittenausdrehung
• 2 Stück Auflaufbleche, Lieferung ohne Schrauben



	DK 17
	Katalogblatt ca. 0,5 MB
	Montagezeichnung ca. 0,3 MB



Folgende Ausführungen sind lieferbar... Die Stangen können für kleinere Fensterflügel auch gekürzt werden:

• DK 17 Mini für eine Flügelgröße von b x h = minimal   45 x   75 cm bis max. 65 x 95 cm
• DK 17 A     für eine Flügelgröße von b x h = minimal   60 x 120 cm bis max. 85 x 140 cm
• DK 17 XL   für eine Flügelgröße von b x h = minimal   90 x 135 cm bis max. 110 x 150 cm
• DK 17 XXL für eine Flügelgröße von b x h = minimal 105 x 135 cm bis max. 120 x 150 cm
