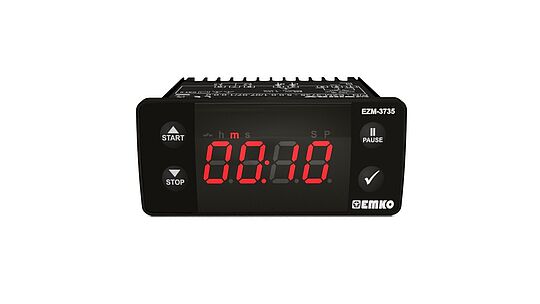

EZM-3735 Einzelner programmierbarer SET-Timer
Deutsche Bedienungsanleitung / English / Italian / French User Manual
4-stellige Anzeigebedienung mit einem Einstellwert.
Einzelkontaktausgang zur Zeitsteuerung.
Externer Starteingang.
Start- und Stoppmöglichkeit über die Frontplatte.
Einstellwert-Obergrenzen.
Anzeige kann so eingestellt werden, dass sie Sekunde, Minute und Stunde anzeigt
Programmierbare Zeitbasen (Sekunde, Minute, Stunde).
-
Stunden / Minuten
-
Minuten / Sekunden
-
Sekunden / 10 Millisekunden
Potentialfreien Relais, schließen Sie zuerst die zu schaltende Spannung an!
Einstellbarer interner Summer je nach Timer-Stopp-Status.
Passwortschutz für den Programmierbereich.
CE-Kennzeichnung gemäß europäischen Normen
| Merkmale | Beschreibungen |
| Physikalische Eigenschaften | |
| Maße | 76 mm x 34,5 mm x 71 mm |
| Schutzklasse | NEMA 4X (IP65 vorne, IP20 hinten) |
| Installation | Feste Installation |
| Lagertemperatur | -40 °C bis +80 °C |
| Lager-/Betriebsfeuchtigkeit | 90 % max. (Nicht kondensierend) |
| Elektrische Funktionen | |
| Versorgungsspannung und Leistung | 230 VAC (± %15) 50/60 Hz 1,5 VA 12Vac/dc (± %15) 50/60 Hz 1,5 VA |
| Sensoreingänge | Mechanischer Kontakt |
| Optionale Sensoreingänge | |
| Skala | |
| Genauigkeit | |
| Ausgang | |
| Relaisausgang | 16(8) A@250 Vac für ohmsche Last (Ausgangsrelais) (Elektrische Lebensdauer: 100.000 Schaltvorgänge bei Volllast) |
| SSR-Ausgang | |
| Analoger Ausgang | |
| Optionale Ausgänge | |
| Kontrolle | |
| Kontrollformular | AN AUS |
| Lesehäufigkeit | |
| Kommunikationsprotokolle | |
| Zulassungen | EAC, CE |
