LP10
Regelklemmleiste für Fußbodenheizung
Die Klemmleiste LP-10 ist für die verdrahtete Steuerung einer Fußbodenheizungsanlage verwendet.
Ermöglicht die Steuerung von Stellantriebe im Heizungsverteiler montiert, der Umwälzpumpe und den Heizkessel.
- Geeignet für die Steuerung von 230VAC NC Stellantrieben
- Unterstützt 10 Heizzonen
- 2 Steuerausgänge für Stellantriebe pro Zone
- Anschlussmöglichkeit für 40 Stellantrieben
- Zeitverzögerung für die Aktivierung des Pumpen- und Kesselversorgungsausgangs
- Spannungsfreie Umschaltkontakte für die Kesselsteuerung [NO/COM/NC]
- LED-Signalisierung der geschalteten Ausgänge und Heizzonen

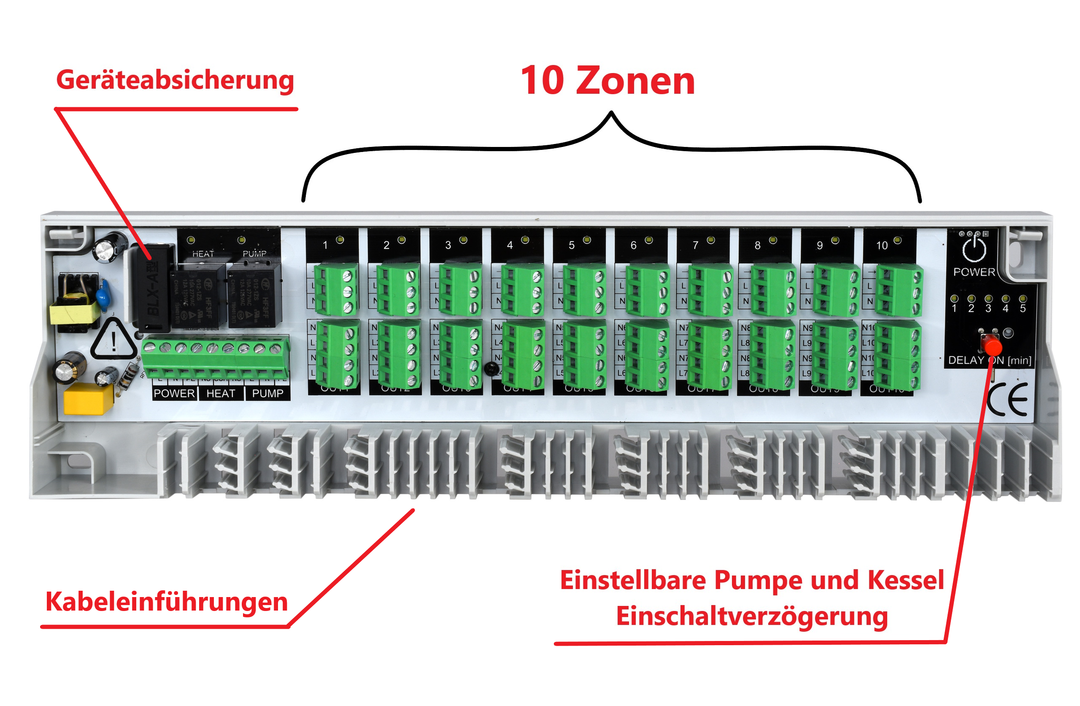

- Kabeleinführungen zur Erleichterung der Installationsarbeiten
DEUTSCHE BEDIENUNGSANLEITUNG
TECHNISCHE DATEN:
Spannungsversorgung: | 230VAC 50Hz |
Absicherung: | T10AH |
Anzahl der unabhängig kontrollierten Heizzonen: | 10 |
Max. Belastung Steuerausgänge für Stellantriebe: | 30W/Zone, Max. 4 Stellantriebe pro Zone [230VAC] |
Max. Belastung Steuerausgang für die Pumpe: | 200W 230VAC |
Max. Belastung Steuerkontakte für Heizgeräts: | 2A 230VAC, potenzialfreie Kontakte [NO/COM/NC] |
Zusätzliche Funktionen: | Zeitverzögerung für die Relaisaktivierung der Spannungs- versorgung Steuerrelais für Pumpen und Heizgeräte |
Montageart: | Aufputzmontage |
Anschlussklemmen: | Schraubklemmen bis 1,5mm² |
Der Grad und Schutzklasse: | IP20 / II |
