Modul 0,4, mit Nabe
Lieferumfang: 1Paar - Bestehend aus 2 Stück

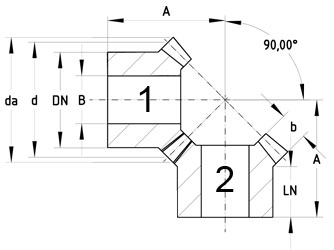

Die Abmessungen entnehmen Sie bitte folgender
Tabelle:
|
|
|
|
A1 |
A2 |
|
Zähnezahl |
z |
|
20 |
|
|
Übersetzungsverhältnis |
|
|
1:1 |
|
|
Modul |
mn |
mm |
0,4 |
|
|
Abstand |
A |
mm |
8,2 |
|
|
Kopfkreis- Ø |
da |
mm |
8,5 |
|
|
Teilkreis- Ø |
d |
mm |
7,5 |
|
|
Nabe Ø |
DN |
mm |
6,7 |
|
|
Länge Nabe |
LN |
mm |
3,3 |
|
|
Zahnbreite |
b |
mm |
2,0 |
|
|
Bohrung |
B |
mm |
3,0 |
|
|
Bestellnummer |
20422820/20 |
|||
Bitte beachten Sie:
Abbildung und Skizze können vom Original abweichen
