Beschreibung:

Das Zweitbatterieset mit BSR140-12 Automatik-Trennrelais bietet eine einfache und zuverlässige Möglichkeit, eine Zusatzbatterie in ein 12V-System zu integrieren. Sobald die Bordspannung ansteigt, verbindet das Relais Starter- und Versorgungsbatterie automatisch. Sinkt die Spannung wieder ab, werden beide Batterien getrennt, damit die Starterbatterie geschont wird.

Das robuste IP65 Relais, die verzinnten Anschlusskomponenten und der 16 mm² Vollkupfer-Kabelsatz machen das Set zu einer soliden Lösung für Fahrzeuge, mobile Anwendungen und Bordstromsysteme. Besonders für klassische 12V-Fahrzeuge ohne EURO 6 Energiemanagement ist dieses Set eine praktische und preislich attraktive Lösung zur automatischen Trennung und Verbindung von Starter- und Zweitbatterie.



Spezifikationen

Produkttyp: Zweitbatterieset mit Automatik-Trennrelais

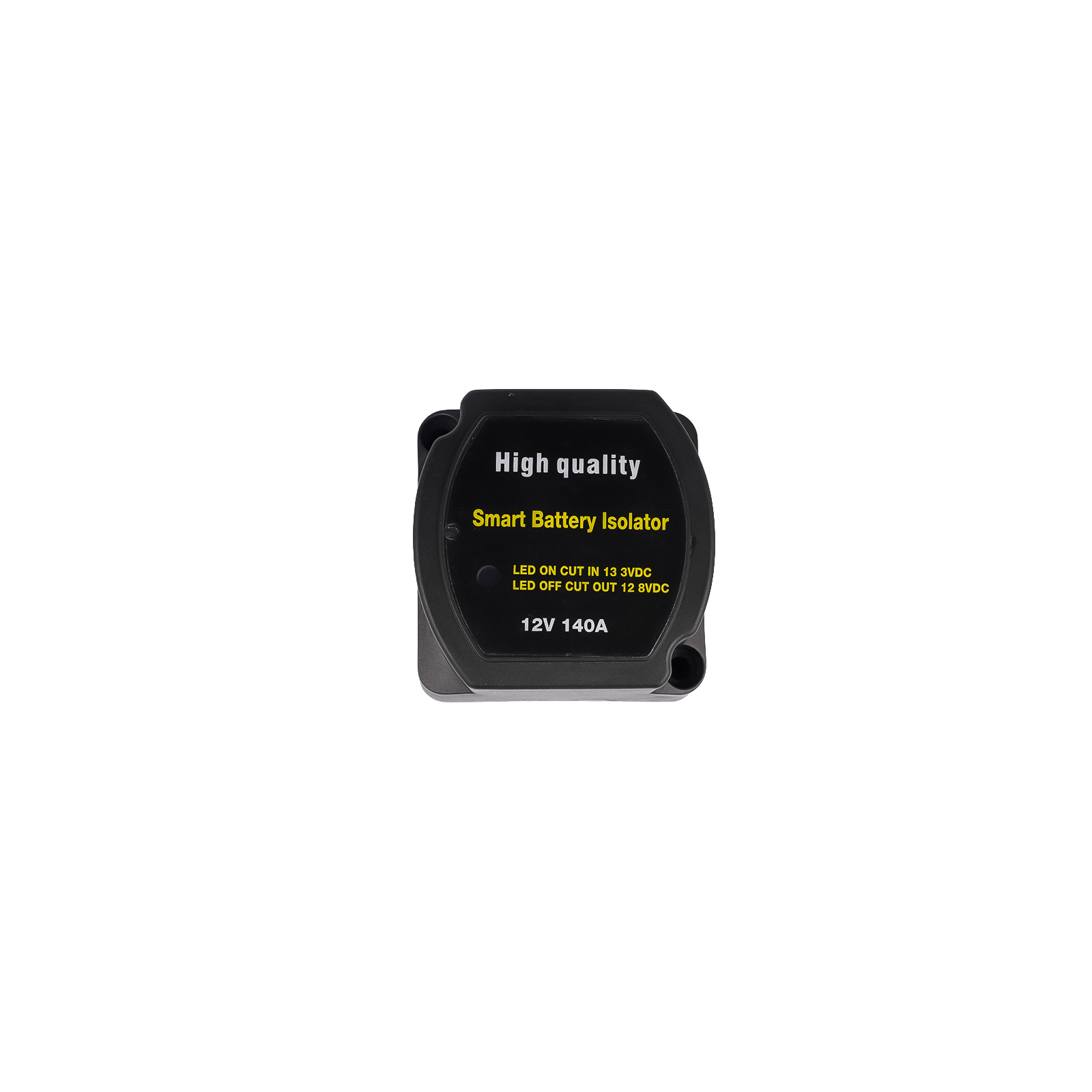

Relais-Typ: BSR140-12-PRO-166, BSR140-12

Betriebsspannung: 12 V

Dauerlast: 140 A

Schaltpunkte: Ein > 13,3 V / Aus < 12,65 V

Funktion: Dual Sense, bidirektional

Schutzart: IP65

Kabelsatz: 6 m Vollkupferkabel 16 mm² (5 m rot, 1 m schwarz)

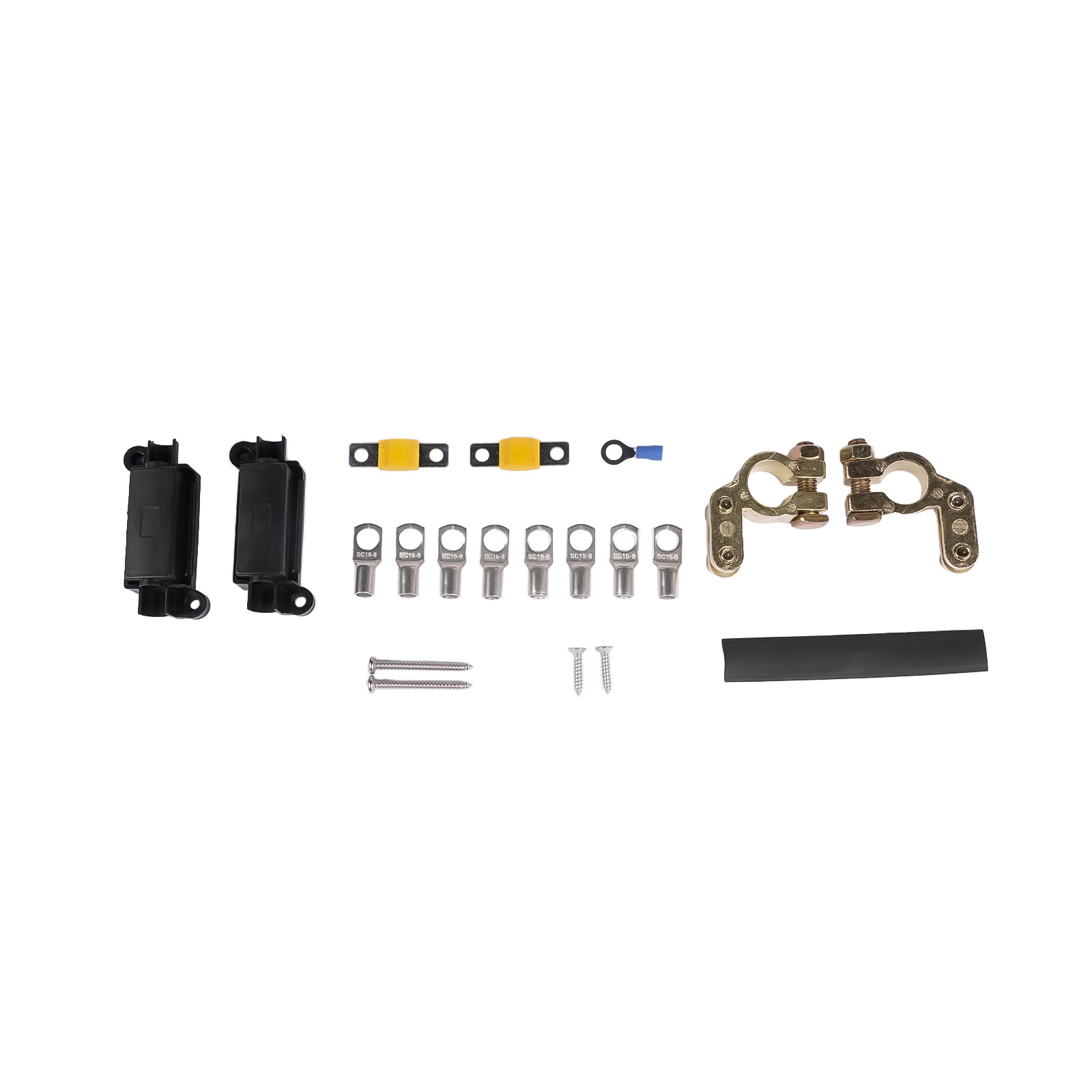

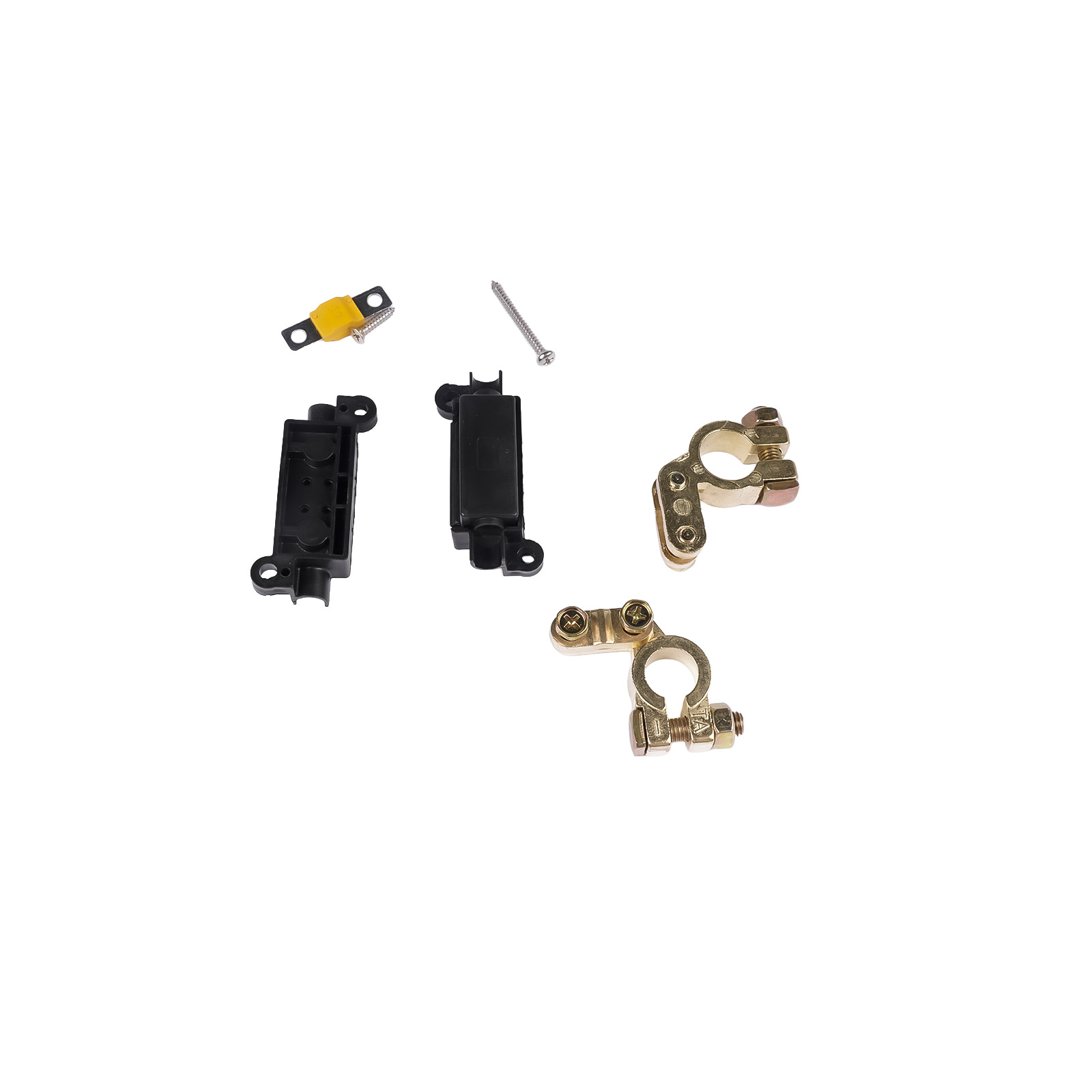

Sicherungssystem: 2x MidiVAL Sicherungshalter Standard

Sicherungen: 2x 60 A MidiVAL

Polklemmen: 90°, verzinnt, Plus und Minus

Kabelschuhe: 8x Ringkabelschuh M6, 16 mm², Kupfer verzinnt

Durchführungstülle: schwarz, bis 25 mm²

Kompatibilität: nur für 12V-Systeme, nicht für EURO 6 ohne Ladebooster

Einsatzbereiche: PKW, Busse, Camper, Caravans, Car Hifi, Boote



Eigenschaften:

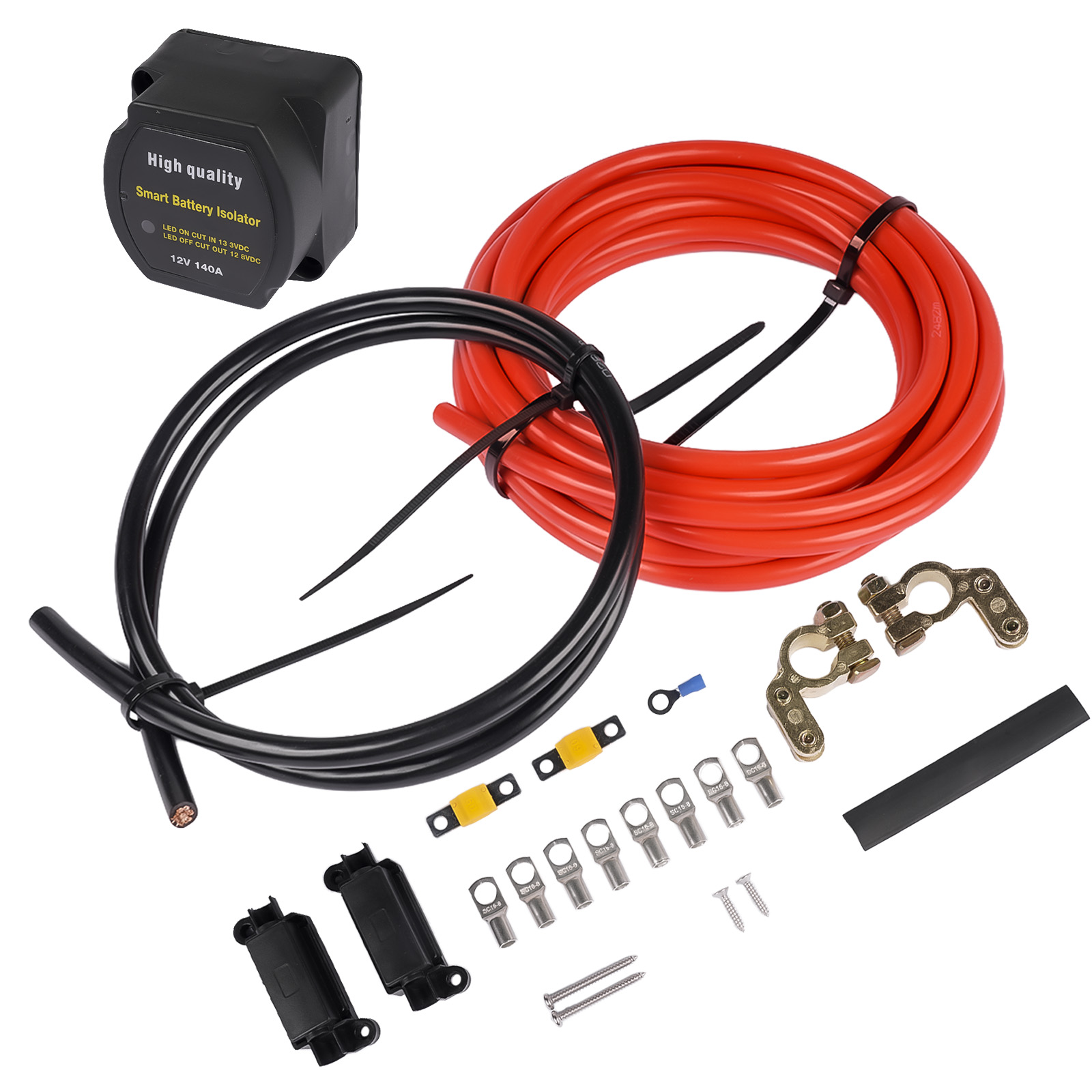

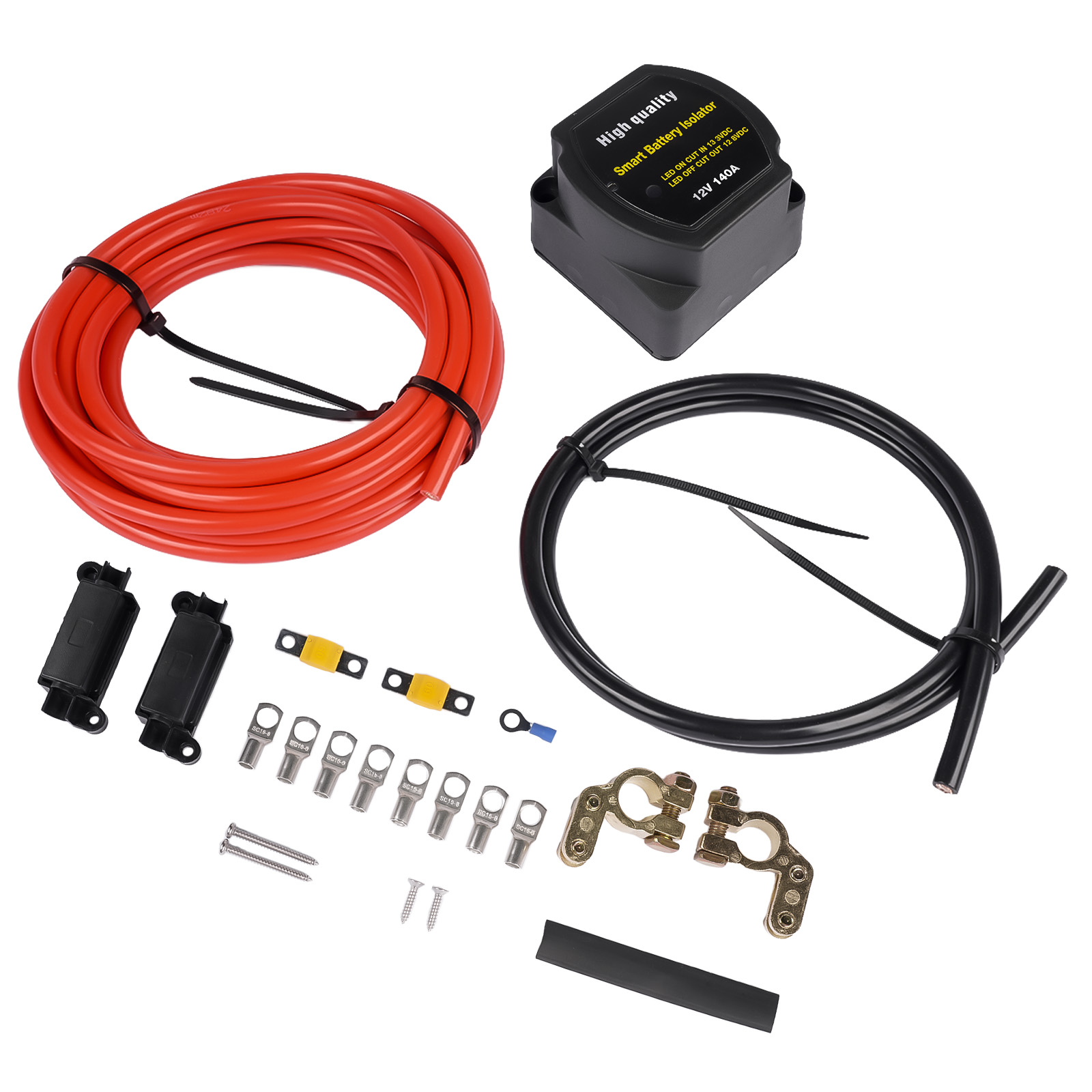

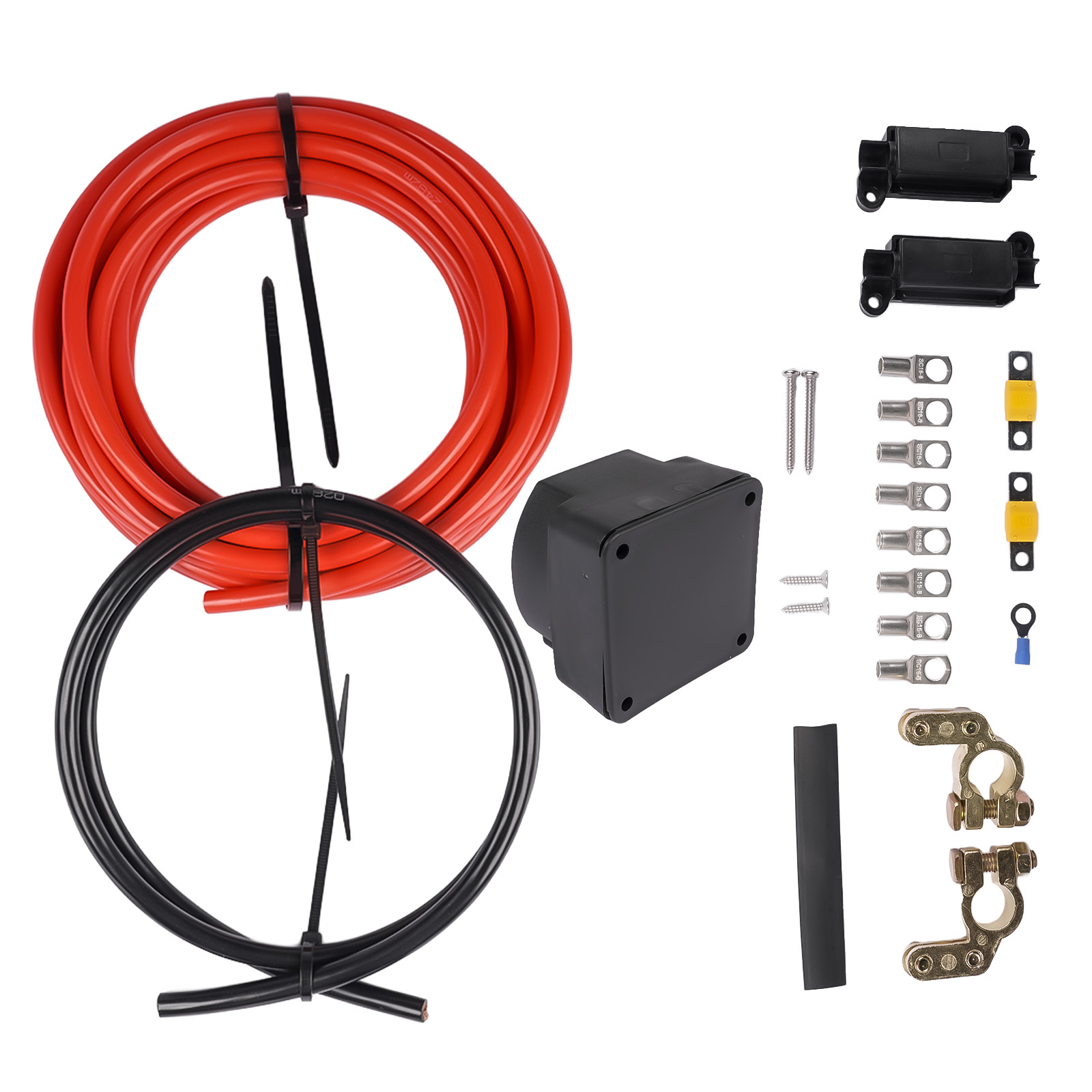

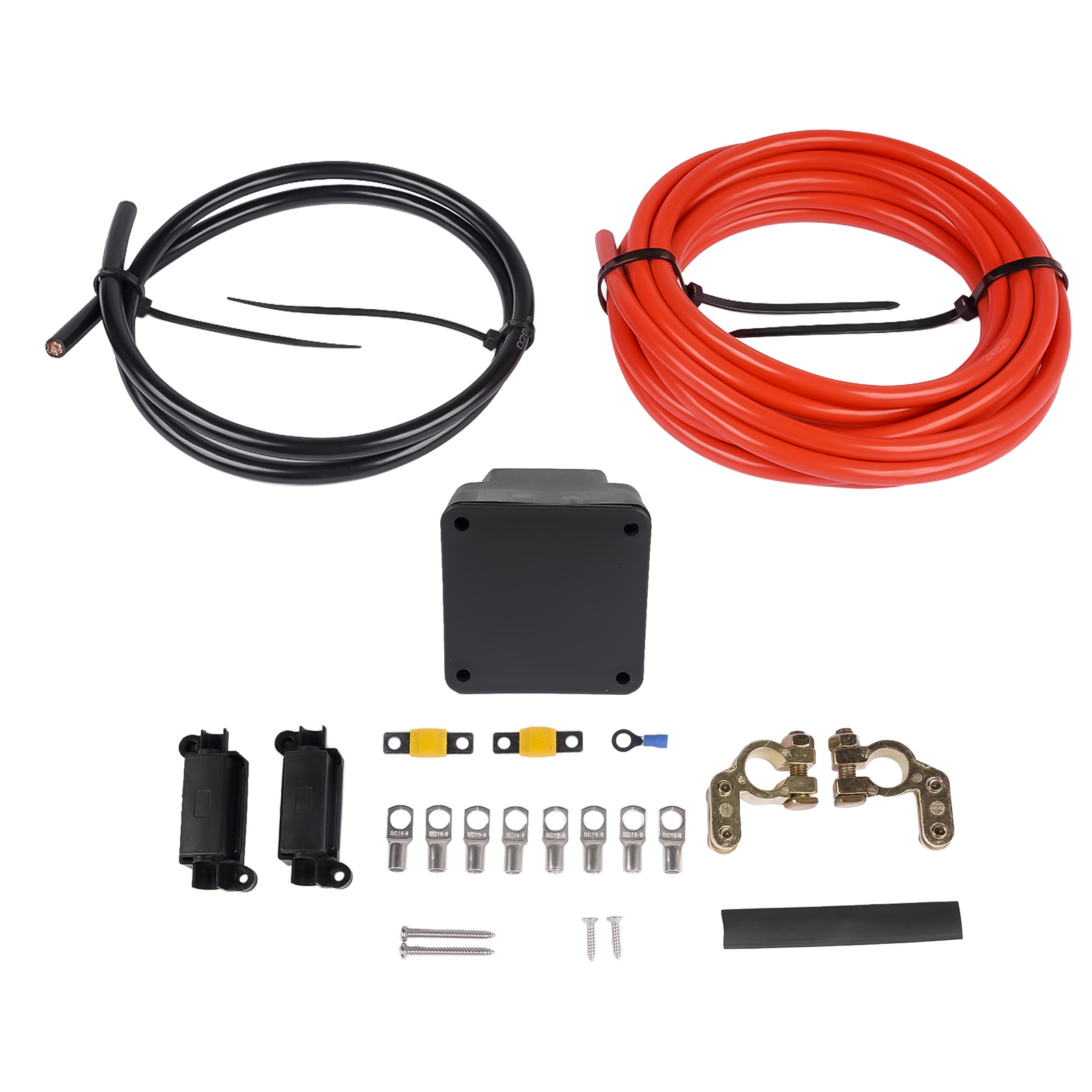

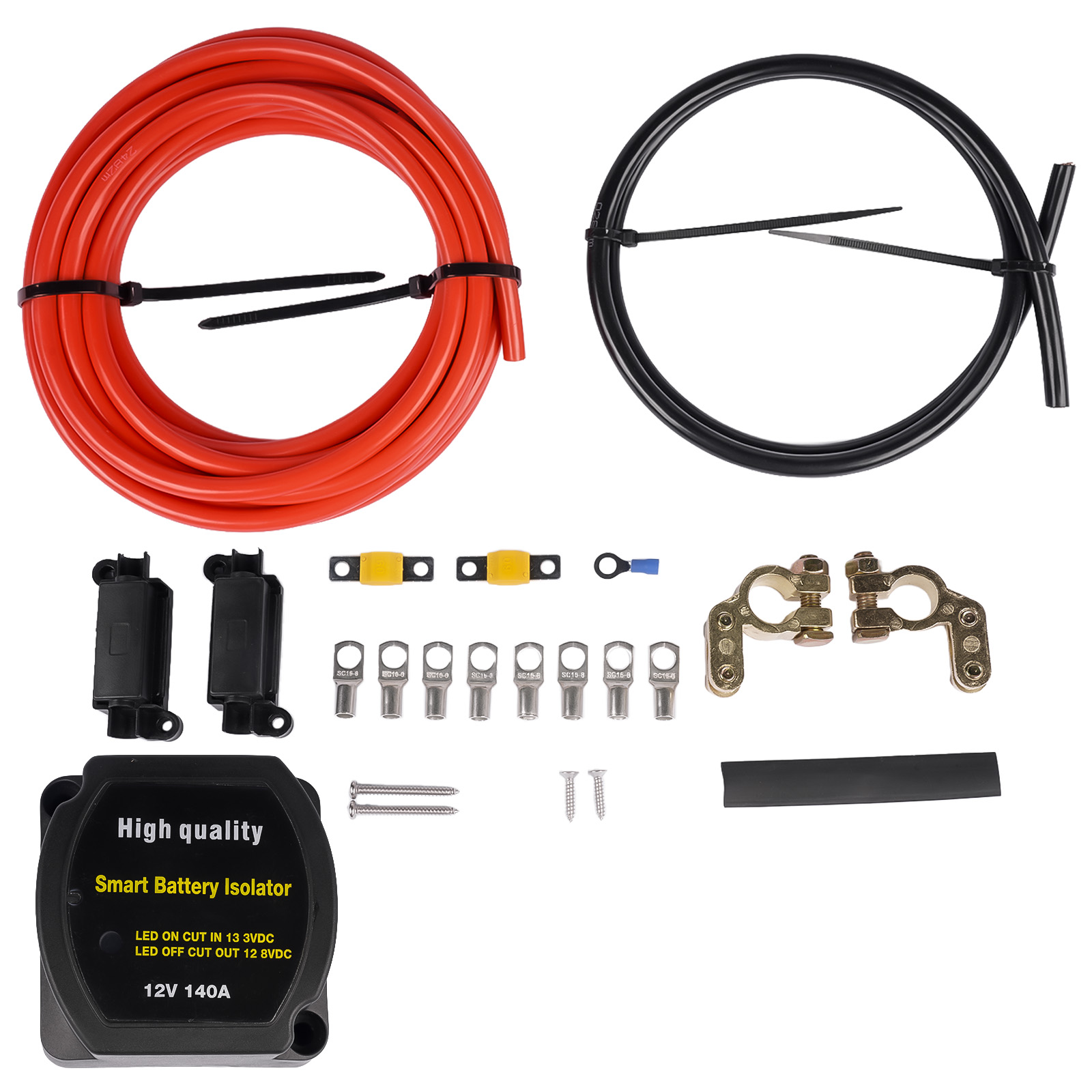

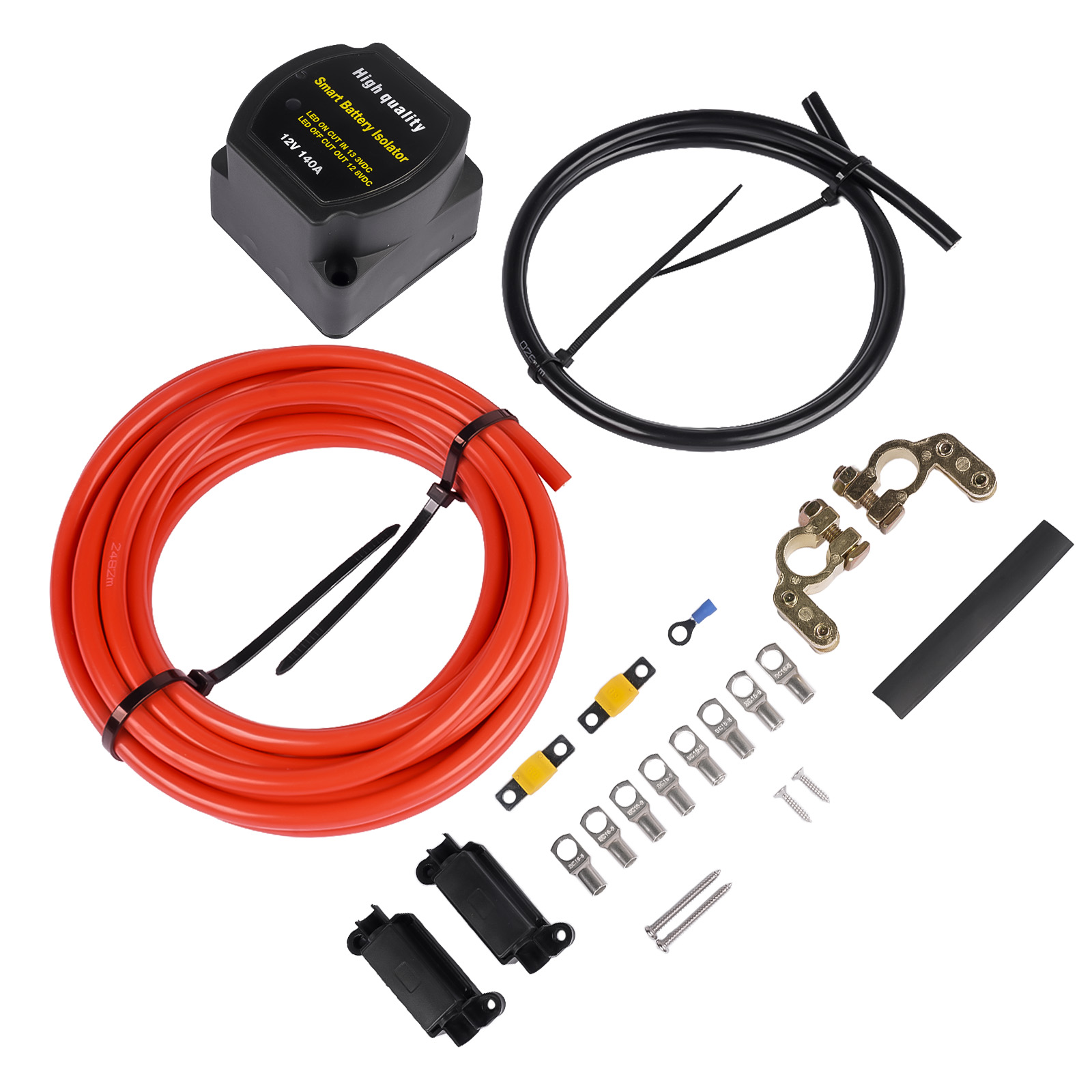

Komplettset für Zweitbatterien mit Relais, Kabelsatz, Sicherungen, Polklemmen und Montagezubehör

Automatische Batterietrennung zum Schutz der Starterbatterie

Bidirektionale Dual-Sense-Funktion für die automatische Verbindung und Trennung von Starter- und Zusatzbatterie

140A Dauerlast für belastbare Stromverteilung in 12V-Systemen

IP65 geschützt gegen Staub und Spritzwasser

6m 16mm² Vollkupfer-Kabelsatz für gute Leitfähigkeit und geringe Spannungsverluste

Keine D+ Leitung erforderlich – ideal für einfache Nachrüstung in vielen 12V-Fahrzeugen



OEM Teilenummern:

BSR140-12-PRO-166, BSR140-12



Passt zu folgenden Modellen:

PKW und Transporter für Zusatzbatterien und Car Hifi Anlagen

Camper und Caravans für eine stabile Bordstromversorgung unterwegs

Busse und Nutzfahrzeuge zur Erweiterung der Bordelektrik

Boote und Yachten für getrennte Start- und Verbraucherbatterien

Freizeitfahrzeuge mit klassischem 12V-Bordnetz

Hinweis: Bitte stellen Sie vor dem Kauf sicher, dass Ihre OE-Nummer mit unserer übereinstimmt, da sie sonst nicht zu Ihrem Auto passt.

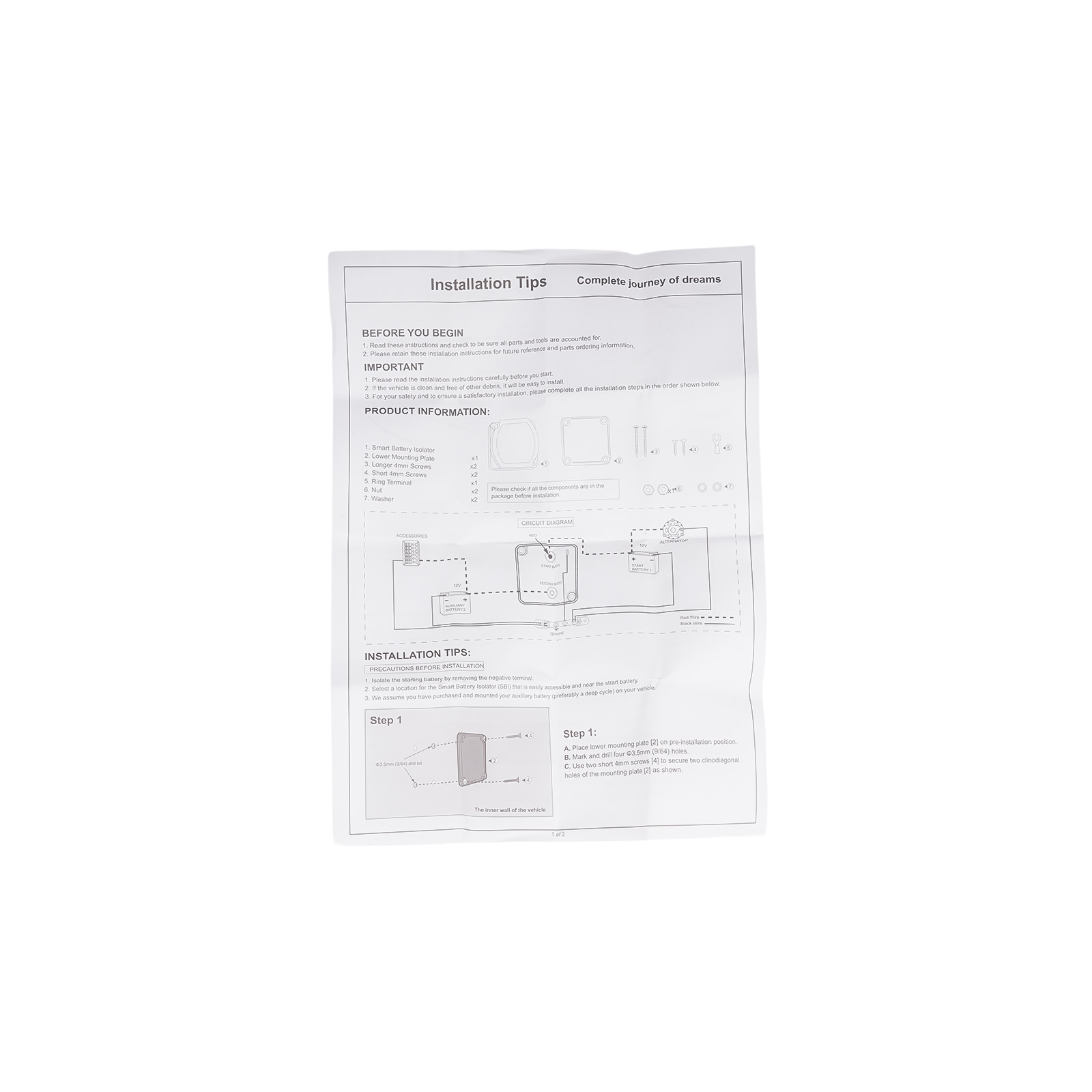

Verwendungshinweise:

Fahrzeug stromlos machen und Minuspol der Starterbatterie abklemmen

Kabelweg festlegen und Leitungen gegen Scheuern schützen

Relais sicher befestigen – vibrationsarm und möglichst trocken montieren

Plusleitungen anschließen und Sicherungen jeweils nahe der Batterie einsetzen

Massekabel verschrauben – auf blankem, sauberem Metall befestigen

Polklemmen korrekt montieren – Rot = Plus, Schwarz = Minus

Nach der Montage Spannung prüfen – das Relais sollte automatisch schalten



Sicherheits- und Warnhinweise:

Nur für 12V-Bordnetze geeignet

Nicht für EURO 6 Fahrzeuge ohne zusätzlichen Ladebooster geeignet

Vor Arbeiten an der Fahrzeugelektrik immer Spannungsversorgung trennen

Verpolung vermeiden – falscher Anschluss kann Relais und Verbraucher beschädigen

Kabel und Bauteile vor Feuchtigkeit, Hitze und mechanischer Beschädigung schützen

Montage nur fachgerecht durchführen

Produkt außer Reichweite von Kindern aufbewahren
